热继电器选用计算

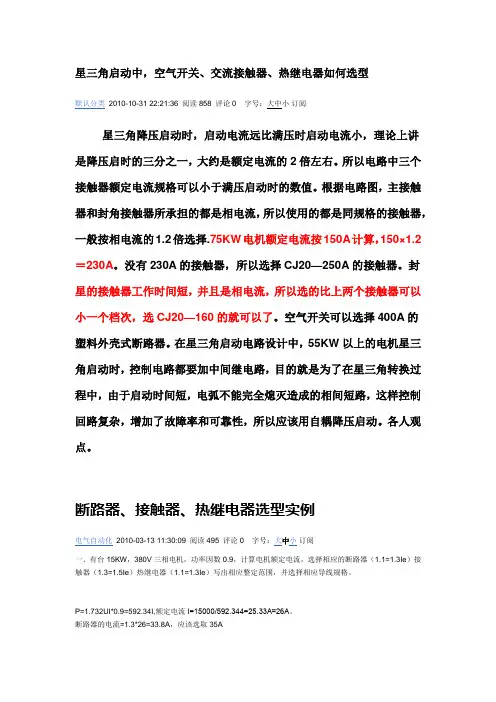

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。

所以电路中三个接触器额定电流规格可以小于满压启动时的数值。

根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。

没有230A的接触器，所以选择CJ20—250A的接触器。

封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。

空气开关可以选择400A的塑料外壳式断路器。

在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。

各人观点。

断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。

P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。

断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。

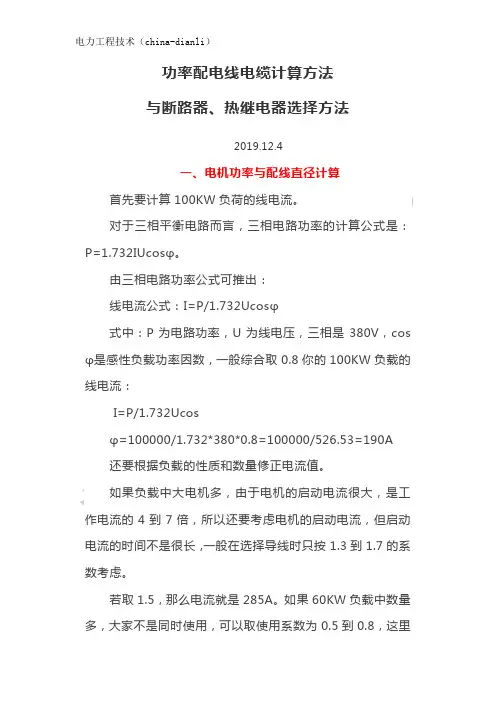

功率配电线电缆计算方法与断路器、热继电器选择方法2019.12.4一、电机功率与配线直径计算首先要计算100KW负荷的线电流。

对于三相平衡电路而言，三相电路功率的计算公式是：P=1.732IUcosφ。

由三相电路功率公式可推出：线电流公式：I=P/1.732Ucosφ式中：P为电路功率，U为线电压，三相是380V，cos φ是感性负载功率因数，一般综合取0.8你的100KW负载的线电流：I=P/1.732Ucosφ=100000/1.732*380*0.8=100000/526.53=190A还要根据负载的性质和数量修正电流值。

如果负载中大电机多，由于电机的启动电流很大，是工作电流的4到7倍，所以还要考虑电机的启动电流，但启动电流的时间不是很长，一般在选择导线时只按1.3到1.7的系数考虑。

若取1.5，那么电流就是285A。

如果60KW负载中数量多，大家不是同时使用，可以取使用系数为0.5到0.8，这里取0.8，电流就为228A。

就可以按这个电流选择导线、空开、接触器、热继电器等设备。

所以计算电流的步骤是不能省略。

导线选择：根据某电线厂家的电线允许载流量表，选用50平方的铜芯橡皮电线，或者选70平方的铜芯塑料电线。

变压器选择：变压器选择也有很多条件，这里就简单的用总容量除以功率因数再取整。

S=P/cosφ=100/0.8=125KVA选择大于125KVA的变压器就可以了。

50平方的铜芯电缆能承受多少电流也要看敷设方式和环境温度，还有电缆的结构类型等因素。

50平方10/35KV交联聚乙烯绝缘电缆长期允许载流量空气敷设长期允许载流量（10KV三芯电缆）231A（35KV单芯电缆）260A直埋敷设长期允许载流量(土壤热阻系数100°C.cm/W)（10KV三芯电缆）217A（35KV单芯电缆）213A二、根据功率配电缆的简易计算已知电机的额定功率为22KW,额定电压为380V变压器距井场400米，试问配很截面积多大的电缆线?(铜的电阻率Ρ取0.0175)(一)有额定容量算出电机在额定功率下的额定电流解：由P=S×COSφ得S=P/COSφ=22/0.8=27.5KVA其P为额定功率,COSφ为功率因数,按电机名牌取0.8有S=I×U算出在额定功率下的额定电流I=S/U=27500/380=73A由计算口诀得估算口诀：二点五下乘以九，往上减一顺号走。

10KW电机该选用多大的热继电器？老电工把计算方法告诉你，涨知识
A+
A-
用户1914995738
2018-08-21 06:49:54 2029
热继电器是电气电路中常用的保护性电路元器件，相信大部分的电工师傅都很熟悉，热继电器的主要功能是对电动机等设备或者电路进行过载保护，当线路或者设备发生过载情况的时候，热继电器就会跳闸保护，及时的断开电路。

但是如果问到如何给电路或者设备选择匹配的热继电器，相信很多的电工师傅就模糊了，特别是对于刚入门学习电工的师傅而言，更是无从知道，今天我们就重点来看看如何给电机选择合适的热继电器:
首先我们来看一个图片:
上面是具体的计算方法，下面我们具体解释一下这三点:
一，首先我们需要明白热继电器的选择需要特别注意2个电流:热继电器的额定电流范围和整定电流。

热继电器额定电流=1.2倍的电机的额定电流。

热继电器整定电流=（1-1.15）倍的电机的额定电流。

我们可以看到，热继电器的这两个电流都和电动机的额定电流有关系，我们需要计算电动机的额定电流。

二，电动机的额定电流计算我们在上图中提供2个方法:
1，估算方法:
1KW大概等于2A的电流
2，公式的计算（上图有详细的说明）。

三，举了一个具体的例子:
首先计算:380V，10KW的电机的额定电流为20A左右。

其次计算:热继电器的额定电流范围（18-25）A。

最后热继电器的整定电流为22A，称之为热保护动作电流值。

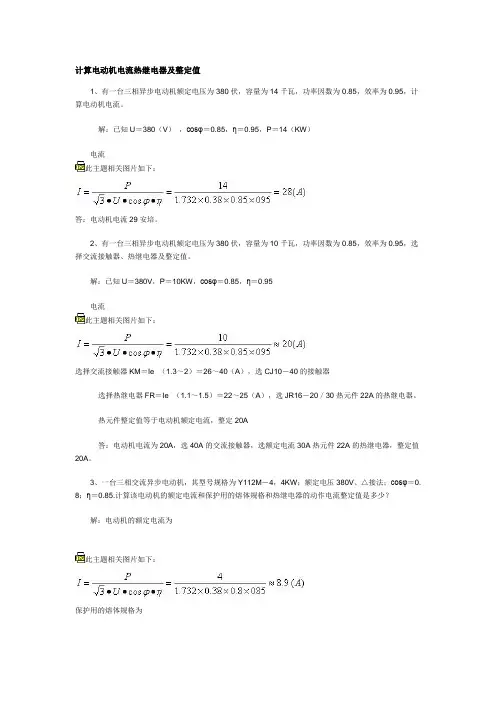

计算电动机电流热继电器及整定值1、有一台三相异步电动机额定电压为380伏，容量为14千瓦，功率因数为0.85，效率为0.95，计算电动机电流。

解：已知U＝380（V），cosφ＝0.85，η＝0.95，P＝14（KW）电流此主题相关图片如下：答：电动机电流29安培。

2、有一台三相异步电动机额定电压为380伏，容量为10千瓦，功率因数为0.85，效率为0.95，选择交流接触器、热继电器及整定值。

解：已知U＝380V，P＝10KW，cosφ＝0.85，η＝0.95电流此主题相关图片如下：选择交流接触器KM＝Ie×（1.3～2）＝26～40（A），选CJ10－40的接触器选择热继电器FR＝Ie×（1.1～1.5）＝22～25（A），选JR16－20／30热元件22A的热继电器。

热元件整定值等于电动机额定电流，整定20A答：电动机电流为20A，选40A的交流接触器，选额定电流30A热元件22A的热继电器，整定值20A。

3、一台三相交流异步电动机，其型号规格为Y112M－4，4KW；额定电压380V、△接法；cosφ＝0. 8；η＝0.85.计算该电动机的额定电流和保护用的熔体规格和热继电器的动作电流整定值是多少？解：电动机的额定电流为此主题相关图片如下：保护用的熔体规格为Ir＝（1.5～2.5）I＝（1.5～2.5）×8.9A＝13.4～22.3A热继电器的电流整定值IZ＝1.0×I＝1.0×8.9＝8.9A答：该电动机的额定电流为8.9A，保护用的熔体规格可选20A，热继电器的保护整定值应调在8.9A4、一台三相异步电动机额定电压380V；额定电流28A；cosφ＝0.85；η＝0.9.计算电动机的功率是多少？交流接触器应选多大规格？保护用熔断器的熔体应选多大？解：电动机功率为P＝3UeIe cosφη＝3×0.38×28×0.85×0.9≈14KW保护用的熔体规格为Ir＝（1.5～2.5）Ie＝（1.5～2.5）×28＝42～70A交流接触器的电流规格为Icj＝（1.3～2）Ie＝（1.3～2）×28＝36.4～56A答：电动机的功率14KW；交流接触器可选CJ20型40A；保护用的熔体可选60A。
