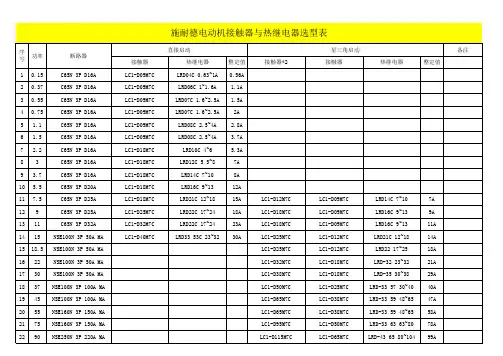

各种施耐德接触器配套热继电器选型表名称型号电流调节范围适用的接触器链接执继电器LRD01C请点击执继电器LRD02C请点击执继电器LRD03C请点击执继电器LRD04C请点击执继电器LRD05C LC1-D09-18请点击执继电器LRD06C LC1-D09-18请点击执继电器LRD07C请点击PVC线槽PVC线槽PVC线槽PVC线槽PVC线槽执继电器LRD10C4-6A LC1-D09-18请点击执继电器LRD12C LC1-D09-18请点击执继电器LRD14C7-10A LC1-D09-18请点击执继电器LRD16C9-13A LC1-D09-18请点击执继电器LRD21C12-18A LC1-D09-18请点击执继电器LRD22C16-24A LC1-D25-38请点击执继电器LRD32C23-32A LC1-D25-38请点击执继电器LRD35C30-38A LC1-D25-38请点击执继电器LRD3322C17-25A LC1-D40-65请点击执继电器LRD3353C23-32A LC1-D40-65请点击执继电器LRD3355C30-40A LC1-D40-65请点击执继电器LRD3357C37-50A LC1-D40-65请点击执继电器LRD3359C48-65A LC1-D40-65请点击执继电器LRD3361C55-70A LC1-D80-95请点击执继电器LRD3363C63-80A LC1-D80-95请点击执继电器LRD3365C80-104A LC1-D80-95请点击执继电器LRD436580-104A LC1-D115-D170请点击执继电器LRD436795-120A LC1-D115-D170请点击执继电器LRD4369110-150A LC1-D115-D170请点击执继电器LR9D536760-100A LC1-D115-D170请点击执继电器LR9D536990-150A LC1-D115-D170请点击执继电器LR9F536990-150A LC1-D115-D170请点击热继电器LR9F5371132-220A LC1-D205-D245请点击。
接触器的选用1、选型原则：1）持续运行的设备。
接触器按67-75%算,即100A的交流接触器，只能控制最大额定电流是67-75A以下的设备。
2）间断运行的设备。
接触器按80%算,即100A的交流接触器，只能控制最大额定电流是80A以下的设备。
3）反复短时工作的设备。
接触器按116-120%算，100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。
还要考虑工作环境和接触器的结构形式。
2、型号举例：3TF55 11-0XM0注：3TF没有什么实际意义。
只是代表了一个系列-3TF标准型接触器3TF52 11-0XM0（3TF）标准型接触器（55）工作电流300A（11）1个常开触点，1个常闭触点（0X）交流线圈（M0）交流50HZ 220V热过载继电器的选用1、选型原则长期稳定工作的电动机可以取过载继电器额定电流的0.95~1.05倍或中间值等于电机的额定电流2、热继电器类型3UA/3RU为双金属片式热过载继电器，3RB20/21/22为电子式过载继电器，额定电流范围：3UA：0.1-400A；3RU：0.11-100A；3RB20/21：0.1-600A 3RB22：0.3-820A，选中间值等于电机的额定电流3、型号举例：3UA6640-3C具体选型过程：因为电动机的额定电流为201A,所以根据选型手册选用额定电流为160-250A的3UA6640-3C热继电器熔断器的选用1、选型原则（1）熔断器的使用场合为照明电路、电动机的保护回路、可控硅原件等，本实验台熔断器需要用来对电动机进行保护，单台直接起动电动机熔体额定电流＝(1.5～2.5)×电动机额定电流。
（2）电网配电一般用刀型触头熔断器；电动机保护一般用螺旋式熔断器；照明电路一般用圆筒帽形熔断器；保护可控硅元件则应选择半导体保护用快速式熔断器。
本实验台对电机进行保护。
（3）熔断器的最大分断能力应大于被保护线路上的最大短路电流。
