热继电器的工作原理和作用

热继电器的作用_热继电器的结构和工作原理_热继电器的热惯性————————————————————————————————作者：————————————————————————————————日期：热继电器的作用_热继电器的结构和工作原理_热继电器的热惯性1.热继电器的作用热继电器是利用感受热量而动作的电器，通常用来使电动机（或其它负载）免于过载而损坏，所以它是一种过载保护的自动电器。

2.热继电器的结构和工作原理1 是发热元件（电阻丝或电阻片），串联在电动机的主电路中；2是双金属片，由两种具有不同膨胀系数的金属辗压而成。

常闭触头串联在控制电路中，即与接触器的吸引线圈串联。

当主电路中的电流正常时，流过发热元件的电流所产生的热量不会使热继电器动作，常闭触头是闭合的。

当电动机过载时，热元件中通过的电流超过了其额定值，并经过一定时间后，发热元件产生过量的热，这热量使双金属片的温度升高。

由于双金属片中右面的一片热膨胀系数比左面的小，因而双金属片向右弯曲，推动绝缘导板 3，带动补偿片 4（补偿环境温度对动作特性的影响）和推杆 5，使常闭动、静触头 6 与7分断，从而断开了电源，达到过载保护的目的。

双金属片冷却后，热继电器的常闭触头重新闭合；也可按下它的复位按钮，使常闭触头复位。

3.热继电器的热惯性热继电器的热惯性大，即使通过发热元件的电流短时间内超过额定电流几倍，热继电器也不会瞬时动作，因而符合电动机的过载保护要求。

电动机在短期过载后又能恢复到正常负载情况时，是不希望热继电器动作的，否则电动机就无法起动或稍一过载就停车，反而影响生产的正常进行。

同理，热继电器不能用作短路保护。

4.热继电器的图形与文字符号。

热继电器的作用是什么?热继电器是起什么作用：热继电器是用于三相电动机过载爱护的爱护电器。

主要用来对异步电动机进行过载爱护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机掌握电路断开实现电动机断电停车，起到过载爱护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路爱护，而只能用作过载爱护热继电器的过载爱护。

符号为FR。

利用电流的热效应原理，与接触器协作使用，用于对三相异步电动机的过电流和断相爱护（不作短路爱护）。

电动机在实际运行中常会遇到过载状况，但只要过载不太严峻．绕组不超过允许温升，则这种过载是允许的。

但若过载时间太长，绕组温升超过允许值，则会加速电机绝缘的老化，甚至烧坏绕组。

因此，长期运行的电动机都应对其过载进行爱护，使用最多、最普及的电机过载爱护电器是双金属片式热继电器，并有带断相爱护功能和不带断相爱护功能两种类型。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械消失不正常的状况或电路特别使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度上升。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严峻时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在消失电动机不能承受的过载时切断电动机电路，为电动机供应过载爱护的爱护电器。

使用热继电器对电动机进行过载爱护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在沟通接触器的电磁线圈的掌握电路中，并调整整定电流调整旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

热继电器原理范文热继电器是一种广泛应用于电气控制系统的电器元件。

它通常用于控制电动机启动、停止以及过载保护等方面。

热继电器的原理是基于热效应和电磁效应的结合。

热继电器主要由两部分组成，即热元件和电磁元件。

热元件由两块金属片组成，这两块金属片的热膨胀系数不同。

其中一块金属片通过电流在其上产生热量，使得该金属片发生热膨胀。

当金属片的温度变化超过一定范围时，它将使热元件发生位移，并触发电磁元件的动作，从而实现控制电路的开闭。

电磁元件是热继电器的另一个重要组成部分。

它由电磁线圈和触点组成。

当热元件发生位移时，它会通过机械连接使触点闭合或断开，从而控制电路的连接与断开。

热继电器的工作原理是这样的：当电路通电后，电流通过热元件中的热线圈，产生热量使得热片膨胀，热片的膨胀使得热片产生一个弯曲变形。

当电流通过热线圈达到一定值时，热片的变形将使触点闭合，电路连接。

同时，热片的变形也会使得电磁线圈上的触点闭合或断开，使得电路的连接与断开。

当热片的温度下降到一定程度时，热片的变形将使触点断开，电路断开。

同时，电磁线圈上的触点也会断开，使得电路的连接与断开。

热继电器的主要作用是提供过载保护。

当电动机发生过载时，热量将通过热元件传递给热片，使得热片的温度升高。

当温度超过一定范围时，热片将膨胀并触发电磁元件的动作，从而切断电动机的电源，实现过载保护的功能。

除了过载保护，热继电器还可以用于短路保护、欠压保护和控制电动机的启动和停止等功能。

它可以根据不同的需求通过调整触点之间的距离、热片的材料选择和热片的参数设置等方式进行调整。

总之，热继电器是一种基于热效应和电磁效应原理的电器元件。

它通过热元件和电磁元件的结合来实现对电路的控制和保护。

在电气控制系统中起着非常重要的作用，广泛应用于各种电气设备和场合。

通过不同的设置和调整，热继电器可以满足不同应用需求，提供可靠的控制和保护功能。

热继电器工作原理热继电器是一种常用于电路控制和保护的电器设备，它的工作原理是基于热效应的。

热继电器通过电流在继电器内产生的热量来控制电路的开闭。

它通常包含有最重要的两个部分：加热元件和行动元件。

加热元件是热继电器的核心部分之一，它负责将电能转化为热能。

加热元件通常是由电阻丝制成的，当电流通过电阻丝时，由于电阻丝的电阻率较高，会产生大量的热量。

这种热量的产生主要是基于焦耳定律，即电能通过电阻产生的热量与电流的平方成正比。

加热元件会将产生的热量传导给行动元件，使其发生位移。

行动元件是热继电器的另一个关键部分，它在受热作用下发生位移，从而实现电路的开闭。

常见的行动元件有膨胀片和双金属片。

在受热作用下，膨胀片会发生热膨胀，使得继电器的触点发生位移；而双金属片则是由两种不同的金属片通过焊接而成，它的一个端部与触点相连，当受热作用时，因为不同金属的热胀冷缩系数不同，会导致片材的弯曲，进而使触点发生位移。

热继电器的工作过程可以简单描述如下：当继电器通电时，电流通过加热元件，产生热量；热量通过传导和辐射的方式传递给行动元件；行动元件在受热的影响下发生位移；位移使得继电器的触点发生闭合或断开，从而控制电路的开闭。

当电流减小或断开时，热量的产生停止或减少，行动元件恢复原状，触点也相应恢复。

热继电器的工作原理使得它在各个领域中广泛应用。

例如，在家庭电路中，热继电器可以用于保护电线和电器设备免受过载电流的损害；在工业自动化控制系统中，热继电器常用于控制电动机的启停和保护；在空调、电冰箱等家电设备中，热继电器用来控制压缩机的运转。

总结起来，热继电器是一种借助热效应来实现电路开闭控制的电器设备。

其工作原理是通过电流在加热元件中产生热量，并将热量传导给引起行动元件产生位移，从而控制触点闭合或断开，实现电路的开闭。

热继电器的广泛应用使得它成为了电路控制和保护中不可或缺的重要元件之一。

三相热继电器工作原理
三相热继电器是一种控制电动机工作的装置，它通过感应电动机电流的加热作用来实现控制电机运行的目的。

其基本工作原理如下：
1. 电流感应：当三相电动机启动时，三相热继电器内的热元件感应到通过它的电流。

2. 加热作用：感应到的电流通过热元件，使热元件内部产生热量。

3. 热元件响应：热元件的温度随着通过它的电流而升高，当温度达到设定值时，热元件内的双金属片受热弯曲。

4. 断开触点：受热弯曲的双金属片会活动至一个触碰触点的位置，从而断开电源线路。

5. 切断电流：断开电源线路后，电动机的电流被切断，停止运行。

6. 冷却恢复：当热元件冷却至一定温度时，双金属片恢复原状，触点闭合，电源线路恢复通路。

通过以上工作原理，三相热继电器可以实现对电动机的启停、过载保护和短路保护等功能。

其操作简单可靠，是电动机控制中常用的设备之一。

热继电器的概念什么是热继电器？热继电器是一种电力控制器件，旨在通过控制电流的开关来保护电路和设备免受过电流和过载的损害。

它是一种温度敏感的设备，能够根据环境温度的变化自动控制电流的流动。

热继电器通常由电热元件、电磁继电器、温度传感器和控制电路等组成。

其主要原理是利用电磁作用和热敏感特性，通过控制电热元件的加热或冷却，从而实现对电流的控制。

热继电器的工作原理热继电器的工作原理基于热效应和电磁原理。

当电流通过电热元件时，电热元件会因为电阻发热。

通过感温元件检测到环境温度的变化，当环境温度超过设定的上限温度时，感温元件会通过控制电路驱动电磁继电器动作，将电热元件与电路分离，从而切断电流的流动。

当环境温度下降到设定的下限温度时，电磁继电器会再次动作，使电流重新流动，从而实现对电路的保护和控制。

热继电器的应用领域热继电器广泛应用于各个领域和行业。

以下是一些常见的应用场景：1. 家用电器热继电器在家用电器中起到了重要的作用，例如空调、电冰箱、热水器等。

它们能够通过控制电流的流动，实现对设备温度的控制和保护，提高设备的安全性和稳定性。

2. 工业自动化在工业自动化领域，热继电器被广泛应用于电气控制系统中。

例如，它们可以用于电机的过热保护、继电保护和电流监测等方面，确保设备的正常运行和安全操作。

3. 电力系统热继电器在电力系统中起到了重要的作用，用于对电路和设备进行过载和短路保护。

它们能够及时切断电流，防止电路或设备因过载而烧毁，保护系统的稳定性和安全性。

4. 交通运输在交通运输领域，热继电器被广泛应用于车辆电气系统中。

例如，它们可以用于控制车辆起动电机、风扇、灯光等，保证车辆电路的安全可靠。

5. 光伏发电热继电器在光伏发电系统中也扮演了重要的角色。

它们可以用于对光伏组件、逆变器和汇流箱等设备进行保护和控制，确保光伏发电系统的高效运行。

热继电器的优势和不足热继电器作为一种电力控制器件，具有一些优势和不足点。

优势•热继电器具有灵敏、可靠的温度检测能力，能够实现对设备的精确控制和保护。

热继电器保护电机的原理热继电器是一种常用的电动机保护装置，主要用于保护电机免受过热和过载的损害。

其工作原理是通过监测电机工作时的温度变化，当温度超过预设的安全值时，热继电器将会切断电流，从而起到保护电机的作用。

以下将从热继电器的构造、工作原理以及应用等方面进行详细阐述。

首先，热继电器的构造主要包括温度探测元件、热继电器主体、电流传感器和触点等几个关键部分。

温度探测元件通常由热敏元件构成，通过监测电机的工作温度变化来实时反馈给热继电器主体。

热继电器主体则负责接收温度探测元件的信号，并进行处理和判断。

电流传感器用于监测电机运行时的电流变化，以便在电机过载时能够及时切断电流，以避免电机损坏。

触点则是热继电器的输出控制部分，通常采用常开型触点，当发生过热或过载时，热继电器会切断电流，使电机停止运行。

其次，热继电器的工作原理是基于电流和温度的监测。

当电机正常运行时，电流和温度都处于安全范围内。

一旦出现过载或过热的情况，温度探测元件会感受到温度的变化，并立即将信号传递给热继电器主体。

主体接收到信号后，会通过与预设参数进行对比，并根据需要发送控制信号给触点，使其切断电流。

这样，电机就会停止运行，避免发生进一步的损坏。

热继电器的应用非常广泛，特别适用于需要长时间运行的设备和电气设备。

例如，电机设备中，通常会使用热继电器用于保护电机免受过热和过载的损害，特别是在高温环境和重负载情况下。

此外，热继电器还常用于家用电器，如空调、冰箱等，以监测电器的温度，并在过热时自动断开电源，保护设备和用户的安全。

总结起来，热继电器保护电机的原理是通过温度探测元件感受电机温度的变化，并将信号传递给热继电器主体进行处理和判断。

当温度超过预设安全值时，热继电器主体会切断电流，停止电机的工作，以保护电机免受过热和过载的损害。

热继电器的应用非常广泛，可以用于各种电机设备以及家用电器，以提高设备的安全性和可靠性。

22kw电机使用热继电器的分析和研究一、引言热继电器作为一种保护电路中热元件的重要元件，具有简单、可靠、经济等优点，被广泛应用于各种电机保护电路中。

对于 2.2kw电机，选择合适的热继电器并进行正确配置，可以确保电机的安全运行和延长其使用寿命。

本文将对2.2kw电机使用热继电器的分析和研究进行探讨。

二、热继电器的原理和作用热继电器是一种利用电流的热效应原理工作的保护元件。

当电机正常工作时，电流通过热元件，使热元件发热。

当电流超过设定值时，热元件温度升高，导致双金属片弯曲，从而推动触点断开电路，实现对电机的保护。

三、2.2kw电机使用热继电器的选择1.额定电流的选择对于2.2kw电机，其额定电流为约5A。

在选择热继电器时，其额定电流应略大于电机的额定电流，以避免因电流过大而损坏电机。

同时，考虑到电机启动时的冲击电流，热继电器的额定电流应适当留有一定的余量。

2.保护形式的选择根据电机的负载特性，可以选择不同的保护形式。

对于2.2kw电机，通常选择带报警功能的热继电器，当电机过载时，热继电器能够发出报警信号，提醒操作人员及时处理。

3.动作时间的选择热继电器的动作时间应与电机的过载时间相匹配。

对于2.2kw电机，其过载时间通常较短，因此可以选择动作时间较短的快速型热继电器。

这样可以在电机过载时迅速切断电路，避免电机的进一步损坏。

四、2.2kw电机使用热继电器的配置1.电源侧配置在电源侧配置热继电器时，应将热继电器的电源线连接到电源进线端子上。

同时，为保证接触的可靠性和便于操作维护，可以选择易于接近的位置安装热继电器。

2.控制回路配置在控制回路中配置热继电器时，应将热继电器的常闭触点连接到电机的控制回路中。

这样当电机过载时，热继电器动作断开控制回路，从而切断电机电源，实现对电机的保护。

同时，为确保控制回路的正常运行，应选择适当的电缆和控制设备进行连接。

五、使用注意事项和维护保养1.使用注意事项在使用过程中，应注意定期检查电机的运行状况和负载情况。

热继电器原理及介绍一、热继电器的工作原理及结构：1、热继电器的作用和分类在电力拖动控制系统中，当三相交流电动机出现长期带负荷欠电压下运行、长期过载运行以及长期单相运行等不正常情况时，会导致电动机绕组严重过热乃至烧坏。

为了充分发挥电动机的过载能力，保证电动机的正常启动和运转，而当电动机一旦出现长时间过载时又能自动切断电路，从而出现了能随过载程度而改变动作时间的电器，这就是热继电器。

显然，热继电器在电路中是做三相交流电动机的过载保护用。

但须指出的是，由于热继电器中发热元件有热惯性，在电路中不能做瞬时过载保护，更不能做短路保护。

因此，它不同于过电流继电器和熔断器。

按相数来分，热继电器有单相、两相和三相式共三种类型，每种类型按发热元件的额定电流又有不同的规格和型号。

三相式热继电器常用于三相交流电动机，做过载保护。

按职能来分，三相式热继电器又有不带断相保护和带断相保护两种类型。

2、热继电器的保护特性和工作原理1)热继电器的保护特性因为热继电器的触点动作时间与被保护的电动机过载程度有关，所以在分析热继电器工作原理之前，首先要明确电动机在不超过允许温升的条件下，电动机的过载电流与电动机通电时间的关系。

这种关系称为电动机的过载特性。

当电动机运行中出现过载电流时，必将引起绕组发热。

根据热平衡关系，不难得出在允许温升条件下，电动机通电时间与其过载电流的平方成反比的结论。

根据这个结论，可以得出电动机的过载特性，具有反时限特性，如图l中曲线1所示。

图1：电动机的过载特性和热继电器的保护特性及其配合为了适应电动机的过载特性而又起到过载保护作用，要求热继电器也应具有如同电动机过载特性那样的反时限特性。

为此，在热继电器中必须具有电阻发热元件，利用过载电流通过电阻发热元件产生的热效应使感测元件动作，从而带动触点动作来完成保护作用。

热继电器中通过的过载电流与热继电器触点的动作时间关系，称为热继电器的保护特性，如图1中曲线2所示。

热继电器工作原理热继电器是一种电气保护元件。

它是利用电流的热效应来推动动作机构使触头闭合或者断开的保护电器，主要用于电动机的过载保护、断相保护、电流不平衡保护以及其他电气设备发热状态时的控制。

热继电器的工作原理由电阻丝做成的热元件，其电阻值较小，工作时将它串接在电动机的主电路中，电阻丝所围绕的双金属片是由两片线膨胀系数不同的金属片压合而成，左端与外壳固定。

当热元件中通过的电流超过其额定值而过热时，由于双金属片的上面一层热膨胀系数小，而下面的大，使双金属片受热后向上弯曲，导致扣板脱扣，扣板在弹簧的拉力下将常闭触点断开。

触点是串接在电动机的控制电路中的，使得控制电路中的接触器的动作线圈断电，从而切断电动机的主电路。

热继电器的基本结构包括加热元件、主双金属片、动作机构和触头系统以及温度补偿元件。

热继电器的种类热继电器的种类不少，常用的有JR0、JR16、JR16B、JRS 和T 系列。

热继电器的型号及含义以JR 系列热继电器为例，型号含义如下：交流接触器在电气设备应用中，为了控制较大电流的通断，需用一种具有很好灭弧能力的开关，这就是交流接触器。

交流接触器是用来频繁控制接通或者断开交流主电路的自动控制电器，它不同于刀开关这种手动切换电器，它具有手动切换电器所不能实现的遥控功能，并具有一定的断流能力。

交流接触器不仅能遥控通断电路，还具有欠压、零电压释放保护功能，它具备频繁操作、工作可靠和性能稳定等优点。

交流接触器的结构接触器主要由电磁机构、触点系统和灭弧装置等主要部件组成。

电磁机构包括吸引线圈、静铁心和动铁心，动铁心与动触点相联。

触头分为主触头和辅助触头，主触头用于通断电流较大的主电路，体积较大，普通由三对常开触头组成；辅助触头用于通断电流较小的控制电路，体积较小，普通由两对常开触头和两对常闭触头组成。

所谓触头的常开和常闭，是指接触器未通电动作前触头的原始状态。

交流接触器的型号及含义以CJ 系列接触器为例，型号含义如下：交流接触器的工作原理当吸引线圈两端施加额定电压时，产生电磁力，将动铁心(上铁心)吸下，动铁心带动动触点一起下移，使动合触点闭合接通电路，动断触点断开切断电路，当吸引线圈断电时，铁心失去电磁力，动铁心在复位弹簧的作用下复位，触点系统恢复常态。

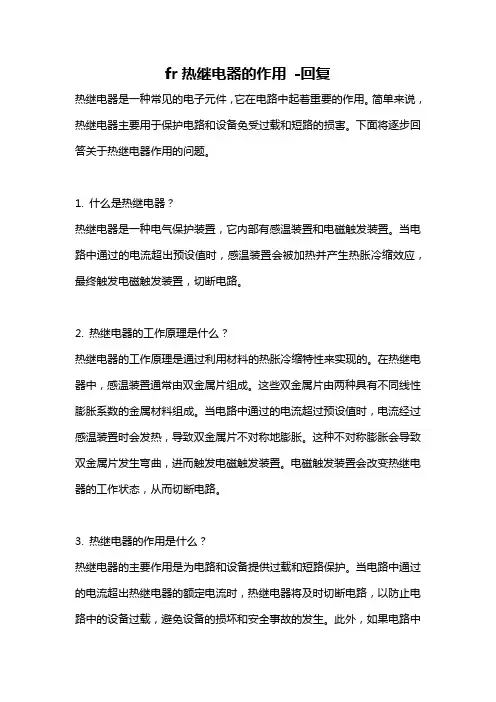

fr热继电器的作用-回复热继电器是一种常见的电子元件，它在电路中起着重要的作用。

简单来说，热继电器主要用于保护电路和设备免受过载和短路的损害。

下面将逐步回答关于热继电器作用的问题。

1. 什么是热继电器？热继电器是一种电气保护装置，它内部有感温装置和电磁触发装置。

当电路中通过的电流超出预设值时，感温装置会被加热并产生热胀冷缩效应，最终触发电磁触发装置，切断电路。

2. 热继电器的工作原理是什么？热继电器的工作原理是通过利用材料的热胀冷缩特性来实现的。

在热继电器中，感温装置通常由双金属片组成。

这些双金属片由两种具有不同线性膨胀系数的金属材料组成。

当电路中通过的电流超过预设值时，电流经过感温装置时会发热，导致双金属片不对称地膨胀。

这种不对称膨胀会导致双金属片发生弯曲，进而触发电磁触发装置。

电磁触发装置会改变热继电器的工作状态，从而切断电路。

3. 热继电器的作用是什么？热继电器的主要作用是为电路和设备提供过载和短路保护。

当电路中通过的电流超出热继电器的额定电流时，热继电器将及时切断电路，以防止电路中的设备过载，避免设备的损坏和安全事故的发生。

此外，如果电路中发生短路，热继电器也能够迅速切断电路，以保护设备和电源免受短路带来的危险。

4. 热继电器的优点是什么？与其他电气保护装置相比，热继电器具有以下优点：- 热继电器具有快速响应的特点。

一旦电路中的电流超出预设值，热继电器会迅速切断电路，以保护设备的安全。

- 热继电器是可重置的。

一旦电路中的问题得到修复，热继电器可以通过重新通电而恢复正常工作。

- 热继电器的结构简单，可靠性高，使用寿命长。

- 热继电器价格相对较低，易于安装和维护。

5. 热继电器的应用领域有哪些？热继电器广泛应用于工业控制、电气设备和家电等领域。

在工业控制中，热继电器通常用于保护电动机、变压器、发电机等设备免受过载和短路的损坏。

在家电中，热继电器常用于空调、电热水器等电器设备中，以保护其工作稳定和延长使用寿命。

热继电器原理热继电器是一种常见的热保护电器，它可以根据电路中的温度变化来进行自动开关控制。

其原理比较简单，本文将从以下几个方面来详细介绍热继电器的原理，希望对大家有所帮助。

一、热继电器的基本结构热继电器一般由铜制导热片、热敏元件及其保护外壳等部分组成。

其中，铜制导热片的作用是将电路中的电流导入热敏元件，从而使热敏元件温度升高；热敏元件则作为感应器件，根据电路中的温度变化来控制电流开关，从而起到热保护作用；外壳则起到保护及固定元件的作用。

二、热敏元件的原理热敏元件可以分为两种：正温度系数热敏电阻和负温度系数热敏电阻。

其中，正温度系数热敏电阻随着温度升高，它的电阻值也会不断升高；而负温度系数热敏电阻则是随着温度升高，电阻值逐渐减少。

利用这种特性，我们可以将热敏元件嵌入到需要被保护的电路中，一旦电路中的温度升高到一定程度，就会导致热敏电阻的电阻值变化，从而触发热继电器动作。

三、热继电器的触发机理热继电器的触发机理是基于热敏元件的原理。

在电路中通电的过程中，电流将通过铜制导热片流入热敏元件，使其温度升高；当热敏元件的温度升高到一定程度时，其电阻值会发生变化，导致控制电路产生信号，从而使得热继电器开关动作，切断电路中的电流。

四、热继电器的应用领域热继电器广泛应用于家用电器、工业自动化、交通运输等方面。

例如，家用电器中的电饭锅、电热水壶等都采用了热继电器作为热保护装置，避免了设备过热造成的事故；工业自动化中的机器设备也常常需要热继电器来进行热保护。

此外，热继电器还可以用于交通运输中的车辆防火系统、空调系统等。

总之，热继电器是一种非常实用的电器元件，其原理也并不复杂。

希望通过本文的介绍，能够让大家更加了解热继电器的基本结构、热敏元件原理、触发机理和应用领域。

发布时间：2011-05-07 浏览量：553 热继电器的原理和热继电器的作用及选用热继电器的原理是利用电流的热效应原理来工作的保护电器，它在电路中用作三相异步电动机的过载保护。

热继电器的测量元件通常用双金属片，它是由主动层和被动层组成。

主动层材料采用较高膨胀系数的铁铬镍合金。

被动层材料采用膨胀系数很小的铁镍合金。

因此，这种膨胀系数较小的被动层一面弯曲。

热继电器的作用热继电器是用于电动机或其它电气设备、电气线路的过载保护的保护电器。

电动机在实际运行中，如拖动生产机械进行工作过程中，若机械出现不正常的情况或电路异常使电动机遇到过载，则电动机转速下降、绕组中的电流将增大，使电动机的绕组温度升高。

若过载电流不大且过载的时间较短，电动机绕组不超过允许温升，这种过载是允许的。

但若过载时间长，过载电流大，电动机绕组的温升就会超过允许值，使电动机绕组老化，缩短电动机的使用寿命，严重时甚至会使电动机绕组烧毁。

所以，这种过载是电动机不能承受的。

热继电器就是利用电流的热效应原理，在出现电动机不能承受的过载时切断电动机电路，为电动机提供过载保护的保护电器。

使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

可见，热继电器通常是直接断开接触器的控制回路来断开主回路的。

热继电器的结构及工作原理
热继电器是一种常用于电气控制领域的电器元件。

它可以通过控制电路中的电流来实现对电路的开关控制。

热继电器的结构主要包括电热元件、触点和辅助器等基本部件。

其中，电热元件通常由一个双金属片组成，该金属片在电流通过时会发生热膨胀而产生变形。

触点则是由铜或银等材料制成的金属片，用于实现电路的接通和断开。

辅助器则是利用电磁原理产生磁场，以控制触点的动作。

在工作原理方面，当热继电器接通电源后，电流会流经电热元件，使其加热并膨胀。

当电热元件膨胀到一定程度时，会产生足够的力量使触点闭合，从而使控制电路接通。

反之，当电热元件冷却后收缩，力量减小使触点断开，从而使控制电路断开。

通过这种方式，热继电器可以实现对电路的开关控制。

在实际应用中，热继电器常用于保护电路、控制电机启动及停止等方面。

例如，在电路发生过载时，热继电器可以感应到电流异常并迅速断开电路，以保护电器设备免受损坏。

总之，热继电器的结构主要包括电热元件、触点和辅助器等基本部件。

通过控制电热元件的膨胀和收缩，热继电器可以实现对电路的开关控制，具有重要的应用价值。

热继电器工作原理及结构图解热继电器作用：热继电器主要用来对异步电动机进行过载保护，他的工作原理是过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电动机控制电路断开实现电动机断电停车，起到过载保护的作用。

鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

热继电器的构造：热继电器的结构如图2所示图中：1——电流调节凸轮，2——片簧（2a，2b），3——手动复位按钮，4——弓簧片，5——主金属片，6——外导板，7——内导板，8——常闭静触点，9——动触点，10——杠杆，11——常开静触点（复位调节螺钉），12——补偿双金属片，13——推杆，14——连杆，15——压簧使用热继电器对电动机进行过载保护时，将热元件与电动机的定子绕组串联，将热继电器的常闭触头串联在交流接触器的电磁线圈的控制电路中，并调节整定电流调节旋钮，使人字形拨杆与推杆相距一适当距离。

当电动机正常工作时，通过热元件的电流即为电动机的额定电流，热元件发热，双金属片受热后弯曲，使推杆刚好与人字形拨杆接触，而又不能推动人字形拨杆。

常闭触头处于闭合状态，交流接触器保持吸合，电动机正常运行。

若电动机出现过载情况，绕组中电流增大，通过热继电器元件中的电流增大使双金属片温度升得更高，弯曲程度加大，推动人字形拨杆，人字形拨杆推动常闭触头，使触头断开而断开交流接触器线圈电路，使接触器释放、切断电动机的电源，电动机停车而得到保护。

热继电器其它部分的作用如下：人字形拨杆的左臂也用双金属片制成，当环境温度发生变化时，主电路中的双金属片会产生一定的变形弯曲，这时人字形拨杆的左臂也会发生同方向的变形弯曲，从而使人字形拨杆与推杆之间的距离基本保持不变，保证热继电器动作的准确性。

这种作用称温度补偿作用。

螺钉8是常闭触头复位方式调节螺钉。

当螺钉位置靠左时，电动机过载后，常闭触头断开，电动机停车后，热继电器双金属片冷却复位。

热继电器的工作原理和作用热继电器是一种热响应型的电器元件，主要由继电器和热控制单元组成。

它通过感知周围环境的温度变化，并根据预设的温度阈值，控制电气装置的开关动作。

下面将详细介绍热继电器的工作原理和作用。

一、热继电器的工作原理热继电器通电后，当周围环境的温度达到预设的阈值时，热继电器被激活。

在激活时，热继电器的双金属片簧发生弯曲，使得继电器内部的触点关闭或打开。

这样，热继电器就可以控制电气电路的通断。

二、热继电器的作用1.温度保护热继电器可以用于各种电气设备中，用于监测和保护设备在工作过程中的温度。

当设备的温度超过安全范围时，热继电器会自动断开电源，以保护设备免受过热损伤。

2.温度控制热继电器可以根据预设的温度阈值，控制加热装置的通断。

例如，当温度过低时，热继电器会通过闭合触点，通电加热；当温度达到设定值时，热继电器会断开触点，停止加热。

3.过载保护热继电器还可以用于过载保护。

当电气设备的负载电流超过额定值时，热继电器会自动断开电源，防止电气设备受到过大的电流冲击而损坏。

4.起动保护热继电器可以用于起动保护。

例如，当电动机在工作过程中出现过载、相序错误或相间短路等故障时，热继电器可以及时检测和切断电源，以防止电动机受到损害。

5.电流控制热继电器可以根据电流大小来控制电气装置的工作状态。

当电流超过设定值时，热继电器会打开触点，切断电源；当电流回到正常范围内时，热继电器会关闭触点，恢复通电。

总之，热继电器通过感知温度变化，利用双金属片簧的热胀冷缩特性，控制电气装置的开关动作。

它可用于温度保护、温度控制、过载保护、起动保护和电流控制等方面，起到保护电气设备安全运行的作用。

热继电器的工作原理及作用接线方法
热继电器是一种利用电流通过金属加热元件而产生热量，进而控制电路开关的电器设备。

热继电器的工作原理如下：
1. 当电流通过热继电器的线圈时，线圈产生热量；
2. 线圈的热量传导到热敏元件上，使得热敏元件发生温度变化；
3. 当热敏元件温度升高到设定值时，热敏元件会发生形状变化，从而改变电敏元件与触点之间的接触情况；
4. 改变接触情况后，可以切断或接通电路，实现控制电路的开关。

热继电器的作用是用来保护电路和电器设备，当电路中的电流超过设定值时，热继电器可以自动切断电路，以防止电路过载和设备损坏。

热继电器的接线方法包括：
1. 主电路接线：将电源线的一端连接到热继电器的输入端，另一端连接到负载（例如电动机）的输入端；
2. 控制电路接线：将控制线的一端连接到热继电器的控制端，另一端连接到控制开关或传感器等控制装置上。

需要注意的是，接线方法应根据具体的热继电器型号和使用要求，按照产品说明书进行正确接线。
