位错反应与层错理论

位错、层错、变形孪晶以及应变诱导马氏体相变的协同1. 引言位错、层错、变形孪晶以及应变诱导马氏体相变是固体材料中晶体微观结构发生变化的重要现象，这些现象对材料的性能和行为都具有重要的影响。

本文将围绕这些现象展开讨论，探讨它们之间的协同作用。

我们将介绍位错和层错在晶体结构中的作用，然后将深入探讨变形孪晶和应变诱导马氏体相变，最后分析它们之间的协同效应。

2. 位错和层错位错和层错是固体材料晶体中最常见的缺陷，它们可以通过使原子排列发生偏差来帮助晶体材料适应外部应力。

位错是晶体中原子排列出现偏差的线状缺陷，而层错则是晶体中原子排列偏差的面状缺陷。

这些缺陷对晶体的力学性能和行为都有显著的影响，它们能够增加材料的塑性变形能力，提高其强度和韧性。

3. 变形孪晶变形孪晶是金属材料中一种重要的微观结构，它在金属材料的加工过程中会被引入。

变形孪晶是由原始晶粒经过变形加工后产生的新晶粒，它们的晶向与原始晶粒有明显偏差。

变形孪晶的存在能够提高金属材料的强度和韧性，改善其塑性变形行为，对金属材料的机械性能有着重要的影响。

4. 应变诱导马氏体相变应变诱导马氏体相变是指在固体材料中由外部应变所导致的马氏体相变现象。

马氏体是一种具有形状记忆效应和超弹性行为的微观组织结构，它的形成可以显著改变材料的力学性能和变形行为。

应变诱导马氏体相变经常被用于制备具有记忆功能的智能材料，应用领域涵盖了医疗、航空航天等多个领域。

5. 协同效应位错、层错、变形孪晶以及应变诱导马氏体相变之间存在着协同作用，它们相互之间可以相互影响，共同作用着固体材料的力学性能和行为。

位错和层错的存在能够促进变形孪晶的形成，而变形孪晶则可以为应变诱导马氏体相变提供条件。

应变诱导马氏体相变则可能会改变材料的位错和层错结构，形成新的微观组织结构。

这种协同效应能够为材料的性能提升和新型材料的设计提供理论依据。

6. 结论位错、层错、变形孪晶以及应变诱导马氏体相变之间存在着紧密的协同作用，它们共同影响着固体材料的力学性能和行为。

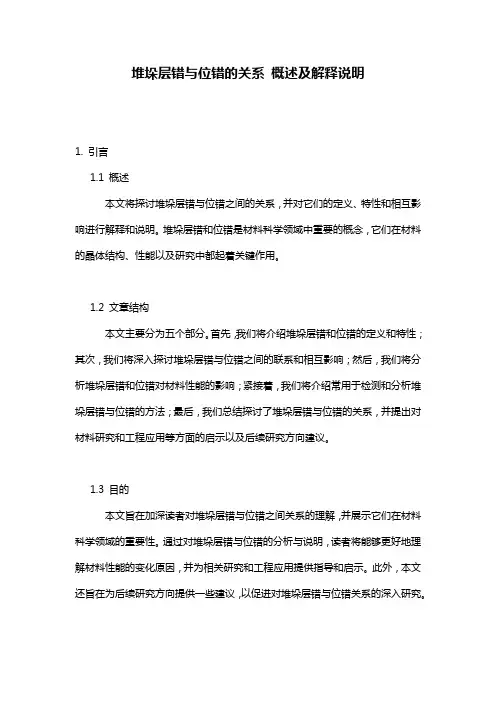

堆垛层错与位错的关系概述及解释说明1. 引言1.1 概述本文将探讨堆垛层错与位错之间的关系，并对它们的定义、特性和相互影响进行解释和说明。

堆垛层错和位错是材料科学领域中重要的概念，它们在材料的晶体结构、性能以及研究中都起着关键作用。

1.2 文章结构本文主要分为五个部分。

首先，我们将介绍堆垛层错和位错的定义和特性；其次，我们将深入探讨堆垛层错与位错之间的联系和相互影响；然后，我们将分析堆垛层错和位错对材料性能的影响；紧接着，我们将介绍常用于检测和分析堆垛层错与位错的方法；最后，我们总结探讨了堆垛层错与位错的关系，并提出对材料研究和工程应用等方面的启示以及后续研究方向建议。

1.3 目的本文旨在加深读者对堆垛层错与位错之间关系的理解，并展示它们在材料科学领域的重要性。

通过对堆垛层错与位错的分析与说明，读者将能够更好地理解材料性能的变化原因，并为相关研究和工程应用提供指导和启示。

此外，本文还旨在为后续研究方向提供一些建议，以促进对堆垛层错与位错关系的深入研究。

2. 堆垛层错与位错的关系2.1 堆垛层错的定义和特性堆垛层错是固体材料中的晶格缺陷，它是由于原子或离子在结晶过程中发生了位置错误所导致的。

堆垛层错通常在晶体的平面之间形成，并且会引起局部应力场的改变。

这种错位可以是简单堆叠顺序错误（例如ABAB →ABCA），也可以是较复杂的序列重排。

2.2 位错的定义和分类位错是晶体中一维缺陷线，表示晶体内原子排序发生了偏差。

根据产生位移的类型，位错可分为边界位错和螺旋位错。

边界位错包括缩短型和伸展型，它们代表了两个相邻晶体之间原子平行于其切面方向滑战所产生的不匹配。

螺旋位错则是由于晶格上某一平面上的滑动而形成一个螺旋线。

2.3 堆垛层错与位错之间的联系和相互影响堆垛层错和位错之间存在着密切的联系和相互影响。

一方面，位错可以导致堆垛层错的形成。

例如，当晶体中发生位移时，堆垛层错可能会在这些位移区域周围形成。

另一方面，堆垛层错也可以引起位错的产生。

实验半导体材料层错、位错的显示通常制造电子器件要求所采用的半导体材料是单晶体，就是说要求材料的原子排列严格按照一定的规律。

但是由于种种原因，实际的单晶中往往存在某些缺陷，位错就是其中的一种。

在硅单晶中，由于种种原因，特别在高温下材料的内应力使原子面间产生滑移，晶面局部产生范性形变，这种形变即形成位错，使得完整的晶体结构受到破坏。

在外延生长过程中，原子的排列仍然要按一定的顺序，但是由于如样品表面机械损伤、表面沾污气体不纯等种种原因，使得外延层原子的排列次序发生了错误，这种原子层排列发生错乱的地方叫层错，它是一种面缺线。

半导体材料中位错的存在对晶体管集成电路器件的电学和力学性质都有影响。

层错对器件制造工艺的影响和位错相似，可以造成三极管发射区-收集区穿通，也可以不同程度的影响p-n结的反相特性，一般要求外延层中的层错密度小于102/cm2，大规模集成电路则要求更小。

位错的显示方法有X射线法、电子显微镜法和铜缀饰红外透射法等，最简单常用的是腐蚀金相法，本实验就采用腐蚀金相法。

这种方法的优点是设备简单，其缺点是只观测到与被测点相交的位错线。

本实验的目的是掌握金相显微镜的使用方法；熟悉半导体材料硅单晶片的位错、外延层层错的显示方法；掌握计算层错、位错密度以及外延层厚度的方法。

一、实验原理在硅单晶中，有位错的地方其原子的排列失去规则性，结构比较松散，在这里的原子具有较高的能量，并受到较大的张力，因此在位错线和表面相交处很容易被腐蚀形成凹下的坑，即所谓腐蚀坑，我们正是利用这个特性来显示位错和层错的。

1．层错的腐蚀硅的晶体结构是金刚石结构，在(111)方向上它的排列次序是：AA´BB´CC´即三个双层密排面一个重复周期。

假设外延衬底表面层的原子是按A原子层排列，那么按正常次序外延生长的第一层原子应为A´原子层。

但由于表面沾污、伤痕或晶格缺陷、原子在该处沉积等原因，使得表面某一区域出现反常，不是按A‘原子面排列，而是按B原子面排列，以此类推，形成了ABB´CC´AA´...... 的排列。
