Q-P-4-86 A1 AOI程序变更履历表

深圳航盛电子股份有限公司企业标准HS-54-06-2011 AOI程序管理办法文件履历批准实施深圳航盛电子股份有限公司发布HS-54-06-2011前言本程序根据ISO/TS16949：2009相关要求，通过对AOI程序的编写、调试、使用、保存、备份、变更等作业的控制，防止程序误用、丢失，以保证生产品质。

本程序自发布之日起实施。

本程序由制造中心提出。

本程序由制造中心起草。

本程序由体系办归口。

本标准起草人：本标准审核人：本标准批准人：深圳航盛电子股份有限公司企业标准AOI程序管理办法HS-54-06-20111.范围SMT所有AOI程序2.规范性引用文件（无）3.定义（无）4.职责4.1AOI技术员负责程序编写、命名、核对、调整、更改跟踪、备份。

4.2 PQC人员负责确认AOI程序与实际生产产品贴片图纸是否一致、版本是否正确。

4.3 PE人员负责验证AOI程序的有效性。

5.培训和资格5.1本程序涉及的相关操作人员，须接受本程序的培训。

6.程序制作流程（见图）8.检查与控制（无）9.记录与表格9.1AOI程序管理履历表9.2AOI程序调整记录表9.3AOI检测报告记录表10.附录附录A AOI程序管理履历表 HS-54-01-05（A/0）附录B AOI程序调整记录表HS-54-01-06（A/1）附录C AOI检测报告 HS-54-01-50（A/0）第9页 共22页附录A : AOI 程序管理履历表:附录B: 程序调整记录表：第10页共22页附录C：AOI检测报告：下面的是2016年经典励志语录，需要的朋友可以欣赏，不需要的朋友下载后可以编辑删除！！谢谢！！1、有来路，没退路;留退路，是绝路。

2、为目标，晚卧夜半，梦别星辰，脚踏实地，凌云舍我其谁!3、做一题会一题，一题决定命运。

4、静下来，铸我实力;拼上去，亮我风采。

5、拼一载春秋，搏一生无悔。

6、狠抓基础是成功的基础，持之以恒是胜利的保证。

7、把汗水变成珍珠，把梦想变成现实!8、拧成一股绳，搏尽一份力，狠下一条心，共圆一个梦。

第二章、主程式選單介紹1. 檔案(File)建立一個新的程式 開啟一個已存在的程式 將目前開啟的程式以其他名稱或路徑另存新檔 設定印表機 最近開啟的程式關閉程式2. 檢視(View)勾選表示開啟工具列表勾選表示顯示狀態列顯示結果對話視窗並顯示最後的統計結果設定程式以作業系統的語言顯示設定程式以英文顯示 3. 參數(Parameter)關於使用者模式設定及是否連結維修站設定系統出現警示的狀態關於此電路板的參數設定3.1. 使用者模式(User Mode)勾選表示檢測結果將傳送至維修站勾選表使用操作者模式勾選表使用工程師模式3.2. 系統(System)3.2.1. 當Repeat Fail 停機● 當同一個錯誤重複產生達指定次數時，機器之動作停止並發出警告訊息。

3.2.2. 當Fiducial Fail 停機● 當找不到對位標記時，機器之動作停止並發出出板訊息。

3.2.3. 當Barcode Fail 停機● 需將[測試前檢查條碼]打勾此選項才有作用。

勾選表示若沒有讀取到條碼時，機器之動作停止並發出警告訊息。

3.2.4. 當Abnormal Fail_board Rate 停機● 當有缺點的電路板數超過指定比率時，機器之動作停止並發出警告訊息。

3.2.5. 轉換pass/Fail 輸出訊號● Port 2的黃白端訊號切換，若原本[通過]之輸出訊號為[短路]而[缺點]的訊號為[開路]，切換後短路與開路的訊號會相反。

密碼為7100。

3.3. 電路板(Panel)3.3.1. 維修站(Repair Station)● 路徑 – 指定維修站資料夾的路徑來存放檢測完畢的資料。

正常情況下路徑應設為[\\RepairPC\C\AOI_Repair_Data]。

4. 程式(Program)進入ATPG 程式製作流程進入教導(Train)視窗設定比對條件進行自動設定比對條件增加FOV刪除本程式中已存在之FOV在無CAD 的情況下以手動建立AOI 檔案5. 檢測(Inspection)檢測整片板子只檢測單板檢測儲存的FOV影像6. 操作(Operation)6.1. 全自動模式(Auto Mode)●檢測後直接將結果輸出，並接著進行下一片電路板檢測。

XXX科技有限公司企业标准变更控制程序拟制：批准：受控状态：□受控□非受控发放编号：2017－7－1 发布 2017－7－1实施XXX科技有限公司发布1 目的为了对人员、管理、工艺、技术、设备、设施等永久性或暂时性的变化进行有计划的控制，从源头控制和削减在一定条件下产生的变更对企业管理体系的有害影响，对各类变更情况采取相应有效的控制措施，确保变更过程符合管理体系要求。

2、适用范围适用于管理体系运行过程中对变更的管理，包括：管理、新扩改基建、新增环境安全设施、新作业环境、新人员、新设备设施、新工艺、新材料、新产品、设备用途更改等。

3 职责3.1体系中心（1）负责协助各部门对变更过程环境和职业健康安全的调查、策划、实施控制、验证、文件建立和完善、人员的培训等。

（2）负责办理新改扩建项目的申报手续。

（3）负责管理体系变更时的文件建立及修订，并将变更内容传达到各部门人员。

（4）负责法律、法规、标准变更时的及时更新，并将最新法规、标准传达到各部门人员。

（5）组织对应急计划变更的沟通，协助各部门将应急修订内容传达与员工。

（6）对新扩改建中环境、职业健康安全风险的控制、办理竣工验收、三同时验收、消防验收等工作；3.2设备部门（1）负责对作业场所合理布局，选择低能、高效、安全、噪音低的设备设施，控制作业场所职业危害因素，改善作业环境；（2）负责设备更改前后的危险源识别及风险评价，降低设备更改带来的职业健康安全危害。

3.3供应部门（1）负责获取新材料的信息、MSDS、运行时相关数据等资料。

（2）负责供应商变更的主要管理工作。

3.4工艺部门（1）负责对工艺变更需要的产品设计、生产工艺、材料等调查，控制环境负荷物质、职业危害因素；（2）负责设计变更的接收，并及时传达设计变更的内容；（3）负责顾客要求的变更时是否会产生新的危险源作管理及控制。

3.5人力部门（1）负责人员组织机构及其职责的变更；（2）负责组织对新进人员、调岗人员的环境职业健康安全培训教育；（3）负责新进人员、调岗人员职责的确定、更正及传达、并修订相关文件。

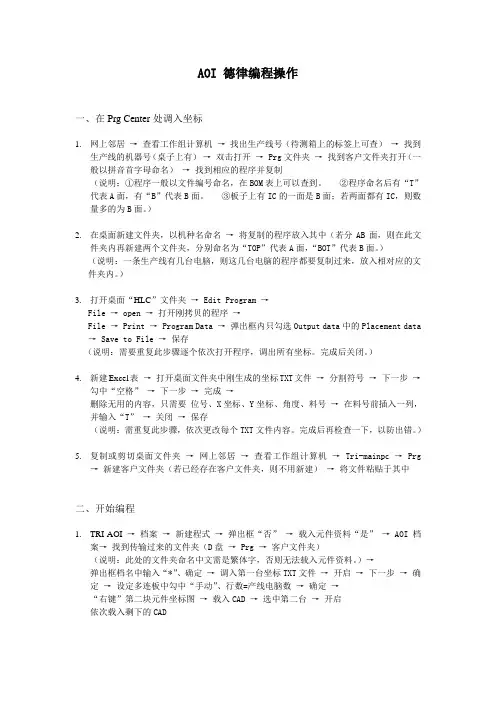

AOI 德律编程操作一、在Prg Center处调入坐标1.网上邻居→查看工作组计算机→找出生产线号（待测箱上的标签上可查）→找到生产线的机器号（桌子上有）→双击打开→ Prg文件夹→找到客户文件夹打开（一般以拼音首字母命名）→找到相应的程序并复制（说明：①程序一般以文件编号命名，在BOM表上可以查到。

②程序命名后有“T”代表A面，有“B”代表B面。

③板子上有IC的一面是B面；若两面都有IC，则数量多的为B面。

）2.在桌面新建文件夹，以机种名命名→将复制的程序放入其中（若分AB面，则在此文件夹内再新建两个文件夹，分别命名为“TOP”代表A面，“BOT”代表B面。

）（说明：一条生产线有几台电脑，则这几台电脑的程序都要复制过来，放入相对应的文件夹内。

）3.打开桌面“HLC”文件夹→ Edit Program →File → open →打开刚拷贝的程序→File → Print → Program Data →弹出框内只勾选Output data中的Placement data → Save to File →保存（说明：需要重复此步骤逐个依次打开程序，调出所有坐标。

完成后关闭。

）4.新建Excel表→打开桌面文件夹中刚生成的坐标TXT文件→分割符号→下一步→勾中“空格”→下一步→完成→删除无用的内容，只需要位号、X坐标、Y坐标、角度、料号→在料号前插入一列，并输入“T”→关闭→保存（说明：需重复此步骤，依次更改每个TXT文件内容。

完成后再检查一下，以防出错。

）5.复制或剪切桌面文件夹→网上邻居→查看工作组计算机→ Tri-mainpc → Prg→新建客户文件夹（若已经存在客户文件夹，则不用新建）→将文件粘贴于其中二、开始编程1.TRI-AOI →档案→新建程式→弹出框“否”→载入元件资料“是”→ AOI档案→找到传输过来的文件夹（D盘→ Prg →客户文件夹）（说明：此处的文件夹命名中文需是繁体字，否则无法载入元件资料。
