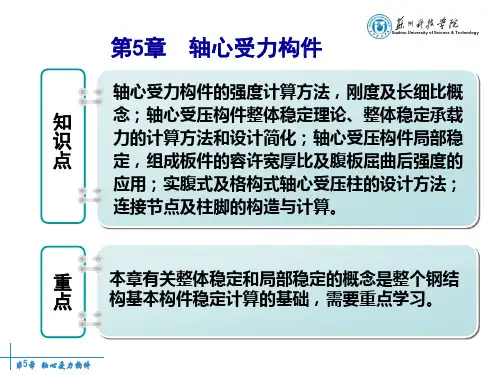

第5章轴心受理构件

第4章 轴心受力构件4.1 概述轴心受力构件广泛地应用于钢结构承重构件中，如钢屋架、网架、网壳、塔架等杆系结构的杆件，平台结构的支柱等。

这类构件，在节点处往往做成铰接连接，节点的转动刚度在确定杆件计算长度时予以适当考虑，一般只承受节点荷载。

根据杆件承受的轴心力的性质可分为轴心受拉构件和轴心受压构件。

一些非承重构件，如支撑、缀条等，也常常由轴心受力构件组成。

轴心受力构件的截面形式有三种：第一种是热轧型钢截面，如图4-1(a )中的工字钢、H 型钢、槽钢、角钢、T 型钢、圆钢、圆管、方管等；第二种是冷弯薄壁型钢截面，如图4-1(b )中冷弯角钢、槽钢和冷弯方管等；第三种是用型钢和钢板或钢板和钢板连接而成的组合截面，如图4-1(c )所示的实腹式组合截面和图4-1(d ) 所示的格构式组合截面。

轴心受力构件的截面必须满足强度、刚度要求，且制作简单、便于连接、施工方便。

因此，一般要求截面宽大而壁厚较薄，能提供较大的刚度，尤其对于轴心受压构件，承载力一般由整体稳定控制，宽大的截面因稳定性能好从而用料经济，但此时应注意板件的局部屈曲问题，板件的局部屈曲势必影响构件的承载力。

4.2 轴心受力构件的强度轴心受力构件的强度计算是以构件的净截面达到屈服应力为限ynf A N ==σ根据概率极限状态设计法，N 取设计值（标准值乘以荷载分项系数），yf 也去设计值（除以抗力分项系数087.1=Rγ）即f，钢材设计强度见附表1.1，P313。

表达式为fA N n≤ （4.1）nA 为轴心受力构件的净截面面积。

在螺栓连接轴心受力构件中，需要特别注意。

4.3 轴心受力构件的刚度为满足正常使用要求，受拉构件（包括轴心受拉、拉弯构件）、受压构件（轴心受压构件、压弯构件）不宜过分细长，否则刚度过小，制作、运输、安装过程中易弯曲（P118列出四种不利影响）。

受拉和受压构件的刚度通过长细比λ控制][),max(max λλλλ≤=y x （4.4） 式中x x x i l /0=λ，yy y i l /0=λ；][λ为容许长细比，见表4.1，4.2。

第四章轴心受力构件一、轴心受力构件的特点和截面形式轴心受力构件包括轴心受压杆和轴心受拉杆。

轴心受力构件广泛应用于各种钢结构之中，如网架与桁架的杆件、钢塔的主体结构构件、双跨轻钢厂房的铰接中柱、带支撑体系的钢平台柱等等。

实际上，纯粹的轴心受力构件是很少的，大部分轴心受力构件在不同程度上也受偏心力的作用，如网架弦杆受自重作用、塔架杆件受局部风力作用等。

但只要这些偏心力作用非常小（一般认为偏心力作用产生的应力仅占总体应力的3％以下。

）就可以将其作为轴心受力构件。

轴心受力的构件可采用图中的各种形式。

其中a）类为单个型钢实腹型截面，一般用于受力较小的杆件。

其中圆钢回转半径最小，多用作拉杆，作压杆时用于格构式压杆的弦杆。

钢管的回转半径较大、对称性好、材料利用率高，拉、压均可。

大口径钢管一般用作压杆。

型钢的回转半径存在各向异性，作压杆时有强轴和弱轴之分，材料利用率不高，但连接较为方便，单价低。

b) 类为多型钢实腹型截面，改善了单型钢截面的稳定各向异性特征，受力较好，连接也较方便。

c) 类为格构式截面，其回转半径大且各向均匀，用于较长、受力较大的轴心受力构件，特别是压杆。

但其制作复杂，辅助材料用量多。

二、轴心受拉杆件轴心受拉杆件应满足强度和刚度要求。

并从经济出发，选择适当的截面形式，处理好构造与连接。

1、强度计算轴心拉杆的强度计算公式为：（6－1）式中：N——轴心拉力；A n——拉杆的净截面面积；f ——钢材抗拉强度设计值。

当轴心拉杆与其它构件采用螺栓或高强螺栓连接时，连接处的净截面强度计算如连接这一章所述。

公式（6－1）适用于截面上应力均匀分布的拉杆。

当拉杆的截面有局部削弱时，截面上的应力分布就不均匀，在孔边或削弱处边缘就会出现应力集中。

但当应力集中部分进入塑性后，内部的应力重分布会使最终拉应力分布趋于均匀。

因而须保证两点：（1）选用的钢材要达到规定的塑性（延伸率）。

（2）截面开孔和消弱应有圆滑和缓的过渡，改变截面、厚度时坡度不得大于1:4。

轴心受力构件设计轴心受拉构件时需进行强度和刚度的验算，设计轴心受压构件时需进行强度、整体稳定、局部稳定和刚度的验算。

一、轴心受力构件的强度和刚度1．轴心受力构件的强度计算轴心受力构件的强度是以截面的平均应力达到钢材的屈服点为承载力极限状态f A N n ≤=σ (1) 式中 N ——构件的轴心拉力或压力设计值；n A ——构件的净截面面积；f ——钢材的抗拉强度设计值。

采用高强度螺栓摩擦型连接的构件，验算最外列螺栓处危险截面的强度时，按下式计算：f A N n≤='σ (2) 'N =)5.01(1n n N - (3)式中 n ——连接一侧的高强度螺栓总数；1n ——计算截面(最外列螺栓处)上的高强度螺栓数；0.5——孔前传力系数。

采用高强度螺栓摩擦型连接的拉杆，除按式(2)验算净截面强度外，还应按下式验算毛截面强度f A N ≤=σ (4)2．轴心受力构件的刚度计算轴心受力构件的刚度是以限制其长细比保证][λλ≤ (5) 式中 λ——构件的最大长细比；[λ]——构件的容许长细比。

二、 轴心受压构件的整体稳定1．理想轴心受压构件的屈曲形式理想轴心受压构件可能以三种屈曲形式丧失稳定：①弯曲屈曲 双轴对称截面构件最常见的屈曲形式。

②扭转屈曲 长度较小的十字形截面构件可能发生的扭转屈曲。

③弯扭屈曲 单轴对称截面杆件绕对称轴屈曲时发生弯扭屈曲。

2．理想轴心受压构件的弯曲屈曲临界力若只考虑弯曲变形，临界力公式即为著名的欧拉临界力公式，表达式为N E =22l EI π=22λπEA (6) 3．初始缺陷对轴心受压构件承载力的影响实际工程中的构件不可避免地存在初弯曲、荷载初偏心和残余应力等初始缺陷，这些缺陷会降低轴心受压构件的稳定承载力。

1）残余应力的影响当轴心受压构件截面的平均应力p f >σ时，杆件截面内将出现部分塑性区和部分弹性区。

由于截面塑性区应力不可能再增加，能够产生抵抗力矩的只是截面的弹性区，此时的临界力和临界应力应为：N cr =22l EI e π=22lEI π·I I e (7) cr σ=22λπE ·I I e (8) 式中 I e ——弹性区的截面惯性矩(或有效惯性矩)；I ——全截面的惯性矩。

钢筋混凝土受压构件计算题1、某轴心受压柱，截面尺寸b ×h ＝400×500mm ，计算长度l 0＝4.8m ，采用混凝土强度等级为C25，HPB235级钢筋，承受轴向力设计值N ＝1670kN ，计算纵筋数量。

【解】由已知条件知：ƒc ＝11.9N/mm 2， f y '＝210N/mm 2⑴计算稳定系数φ l 0/b ＝4800/400＝12，查表得：φ＝0.95⑵计算纵筋截面面积A s '，并校验ρ'由于11.940050023801670c f A KN KN =⨯⨯=>，即混凝土的抗压能力已经满足轴向力的要求，所以纵筋按照构造要求配置即可。

2min 0.6%4005001200sA A mm ρ''=⨯=⨯⨯= ⑶配筋采用4Φ20，2212561200sA mm mm '=>，可以。

截面每一侧配筋率0.512560.003140.2%400500ρ⨯'==>⨯，可以。

所以，选用4根直径20mm 的HPB235级钢筋，21256sA mm '=。

2、某钢筋混凝土偏心受压柱，承受轴向压力设计值N ＝250kN ，弯矩设计值M ＝158kN ·m ，截面尺寸为b ×h ＝300×400mm ，a s ＝a s '＝40mm ，柱的计算长度l 0＝4.0m ，采用C25混凝土和HRB335钢筋，进行截面对称配筋设计。

【解】由已知条件知：ƒc ＝11.9N/mm 2， f y '＝f y ＝300N/mm 2⑴计算初始偏心距e i e 0＝N M ＝631581025010⨯⨯＝632mm e a ＝｛30h ，20mm ｝max ＝｛13mm ，20mm ｝max ＝20mmi 0a ⑵计算偏心距增大系数ηh 0＝400－40＝360mml 0/h ＝4000/400＝10＞5，应考虑附加弯矩的影响。

轴心受力构件的概念及其类型轴心受力构件是工程结构中常见的一种构件形式，它由多个轴心受力元件组成，能够承受内力、外力和变形。

轴心受力构件广泛应用于建筑、桥梁、机械等各种领域，具有结构简单、强度高、稳定可靠等特点。

本文将详细介绍轴心受力构件的概念、分类、设计原则和应用领域。

一、概念介绍轴心受力构件是指由一根或多根轴向受力的线材、板条、形状复杂的截面、系统部件等构成的构件。

轴心受力构件通常具有良好的轴向力传递能力，能够在内力作用下产生轴向应变和轴向应力。

在设计中，轴心受力构件通常通过选取适当的截面形状和尺寸来满足强度、刚度和稳定性的要求。

二、类型分类根据构件的材料和截面特点，轴心受力构件可以分为以下几种类型：1.线材构件：线材构件通常由圆钢、角钢、工字钢等线材形成。

这种构件截面形状简单，常用于承受拉力和压力。

2.板条构件：板条构件通常由薄板和矩形截面钢材构成，如钢板、钢带等。

板条构件适用于承受弯曲力、剪切力和压力。

3.有孔构件：有孔构件通常应用于承受剪切力和扭矩，如圆孔、槽孔等形状的构件。

4.混凝土构件：混凝土构件通常由钢筋和混凝土组成。

这种构件在承受压力和弯曲力时具有良好的性能。

5.复合构件：复合构件由不同材料组成，可以充分发挥各种材料的特点以及各自的优势。

三、设计原则在轴心受力构件的设计过程中，需要遵循以下原则：1.合理选材：根据结构的要求，选择合适的材料，考虑强度、刚度、稳定性等因素。

2.合理选截面：根据内力的特点和作用方式，选择合适的截面形状和尺寸。

3.合理分布内力：在设计中，应尽量合理分配内力，避免集中在某一截面或某一部位，提高构件的整体性能。

4.考虑边界条件：结构系统的边界条件对构件的应力分布和变形有重要影响，应在设计中充分考虑。

5.考虑构件的连接方式：在设计中需考虑构件之间的连接方式和连接强度，保证构件的力学性能。

四、应用领域轴心受力构件广泛应用于各个工程领域，包括建筑、桥梁、航空航天、交通运输、能源等。

钢筋混凝土受压构件计算题1、某轴心受压柱，截面尺寸b ×h ＝400×500mm ，计算长度l 0＝4.8m ，采用混凝土强度等级为C25，HPB235级钢筋，承受轴向力设计值N ＝1670kN ，计算纵筋数量。

【解】由已知条件知：ƒc ＝11.9N/mm 2， f y '＝210N/mm 2⑴计算稳定系数φl 0/b ＝4800/400＝12，查表得：φ＝0.95⑵计算纵筋截面面积A s '，并校验ρ'由于11.940050023801670c f A KN KN =⨯⨯=>，即混凝土的抗压能力已经满足轴向力的要求，所以纵筋按照构造要求配置即可。

2min0.6%4005001200s A A mm ρ''=⨯=⨯⨯= ⑶配筋采用4Φ20，2212561200sA mm mm '=>，可以。

截面每一侧配筋率0.512560.003140.2%400500ρ⨯'==>⨯，可以。

所以，选用4根直径20mm 的HPB235级钢筋，21256sA mm '=。

2、某钢筋混凝土偏心受压柱，承受轴向压力设计值N ＝250kN ，弯矩设计值M ＝158kN·m ，截面尺寸为b ×h ＝300×400mm ，a s ＝a s '＝40mm ，柱的计算长度l 0＝4.0m ，采用C25混凝土和HRB335钢筋，进行截面对称配筋设计。

【解】由已知条件知：ƒc ＝11.9N/mm 2， f y '＝f y ＝300N/mm 2⑴计算初始偏心距e ie 0＝N M ＝631581025010⨯⨯＝632mm e a ＝｛30h ，20mm ｝max ＝｛13mm ，20mm ｝max ＝20mmi 0a ⑵计算偏心距增大系数ηh 0＝400－40＝360mml 0/h ＝4000/400＝10＞5，应考虑附加弯矩的影响。
