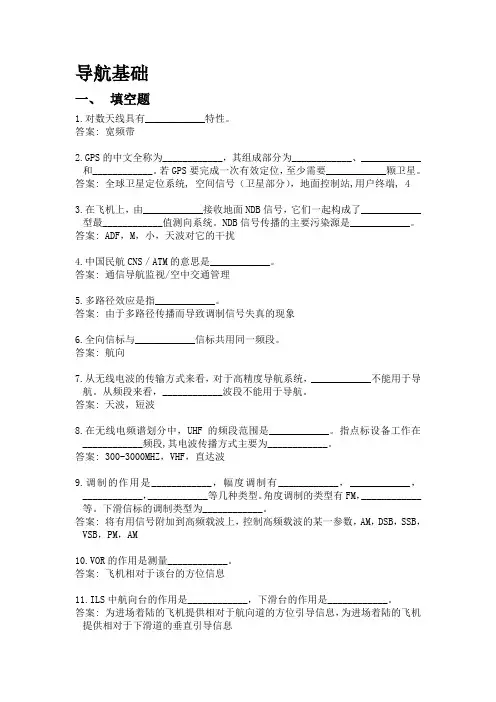

导航基础一、填空题1.对数天线具有____________特性。
答案: 宽频带2.GPS的中文全称为____________，其组成部分为____________、____________和____________。
若GPS要完成一次有效定位，至少需要____________颗卫星。
答案: 全球卫星定位系统, 空间信号（卫星部分），地面控制站,用户终端, 43.在飞机上，由____________接收地面NDB信号，它们一起构成了____________型最____________值测向系统。
NDB信号传播的主要污染源是____________。
答案: ADF，M，小，天波对它的干扰4.中国民航CNS／ATM的意思是____________。
答案: 通信导航监视/空中交通管理5.多路径效应是指____________。
答案: 由于多路径传播而导致调制信号失真的现象6.全向信标与____________信标共用同一频段。
答案: 航向7.从无线电波的传输方式来看，对于高精度导航系统，____________不能用于导航。
从频段来看，____________波段不能用于导航。
答案: 天波，短波8.在无线电频谱划分中，UHF的频段范围是____________。
指点标设备工作在____________频段,其电波传播方式主要为____________。
答案: 300-3000MHZ，VHF，直达波9.调制的作用是____________，幅度调制有____________，____________，____________，____________等几种类型。
角度调制的类型有FM，____________等。
下滑信标的调制类型为____________。
答案: 将有用信号附加到高频载波上，控制高频载波的某一参数，AM，DSB，SSB，VSB，PM，AM10.VOR的作用是测量____________。
答案: 飞机相对于该台的方位信息11.ILS中航向台的作用是____________，下滑台的作用是____________。
1.5 通信导航监视设施通信导航监视设施是飞行签派专业的一门技术基础知识。
它要图例通讯、导航、雷达及其它一些辅助导航系统。
通过学习，获得一定的无线电基础知识，了解飞行签派服务实施的种类及其用途和作用原理，同时对新航行系统的方案及实施有一定的了解。
第一章绪论通信系统分为平面通信和地空通信系统两类，地空通信未来以数据通信为主，甚高频实现数据链通信后，就可以实现自动相关监视。
导航系统分为终端区导航系统和航路导航系统两类，未来采用卫星导航后，可以取代地面NDB、VOR、DME、ILS等系统。
监视系统分为流量管理系统、终端区监视系统和航路监视系统。
新航行系统的特点是：提供全球CNS系统的覆盖能力，空/地间实现数字化数据交换以及对无须装备ICAO 准陆基精密着陆引导设备的机场跑道和其它着陆区提供导航和进近服务。
ICAO系统方案选用全球导航卫星系统（GNSS）用于导航。
数据通信可以采用三类媒体：航空移动卫星数据链、二次监视雷达S模式数据链及甚高频数据链。
第二章无线电基础知识无线电传播规律：第一，无线电波在均匀媒质中传播时，是以恒定的速度沿直线传播；第二，无线电波在不均匀媒质中传播时，除了速度要发生变化外，还会引起发射、折射、绕射和散射等现象，使得电波传播方向改变；第三，无线电波在传播过程中，由于能量的扩散和被媒质的吸收，使得电波能量逐渐减少，场强逐渐减弱。
无线电波传播时，由于地面和大气的影响，形成了不同的传播方式，大体上分为四种：第一，地波，沿地球表面传播的电波；第二，天波，靠电离层反射而传播的电波；第三，空间波，靠直射波和地面反射波合成的方式而传播的电波；第四，散射波，利用对流层和电离层对电波的散射作用而传播的电波。
根据无线电波不同的传播特性，无线电的频率分成若干频段，其中有甚低频（VLF）频段、中频频段（MF）、高频频段（HF）、甚高频频段（VHD、特高频频段（UHF），超高频频段（SHF）及极高频频段（EHF）。

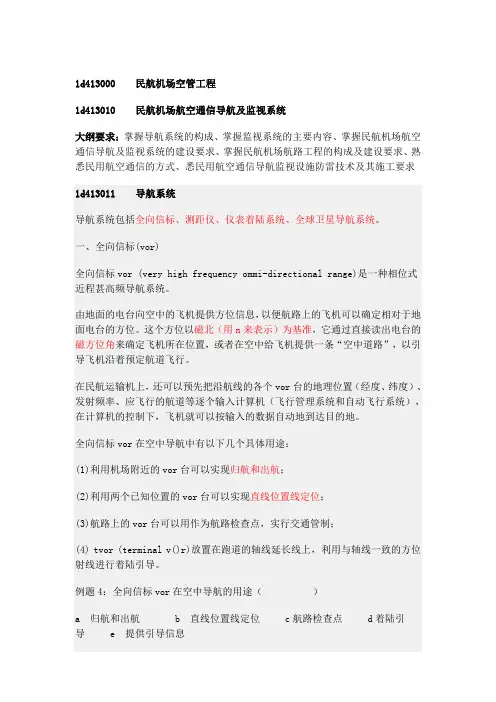

1d413000 民航机场空管工程1d413010 民航机场航空通信导航及监视系统大纲要求：掌握导航系统的构成、掌握监视系统的主要内容、掌握民航机场航空通信导航及监视系统的建设要求、掌握民航机场航路工程的构成及建设要求、熟悉民用航空通信的方式、悉民用航空通信导航监视设施防雷技术及其施工要求1d413011 导航系统导航系统包括全向信标、测距仪、仪表着陆系统、全球卫星导航系统。
一、全向信标(vor)全向信标vor (very high frequency ommi-directional range)是一种相位式近程甚高频导航系统。
由地面的电台向空中的飞机提供方位信息，以便航路上的飞机可以确定相对于地面电台的方位。
这个方位以磁北（用n来表示）为基准，它通过直接读出电台的磁方位角来确定飞机所在位置，或者在空中给飞机提供一条“空中道路”，以引导飞机沿着预定航道飞行。
在民航运输机上，还可以预先把沿航线的各个vor台的地理位置（经度、纬度）、发射频率、应飞行的航道等逐个输入计算机（飞行管理系统和自动飞行系统），在计算机的控制下，飞机就可以按输入的数据自动地到达目的地。
全向信标vor在空中导航中有以下几个具体用途：(1)利用机场附近的vor台可以实现归航和出航；(2)利用两个已知位置的vor台可以实现直线位置线定位；(3)航路上的vor台可以用作为航路检查点，实行交通管制；(4) tvor (terminal v()r)放置在跑道的轴线延长线上，利用与轴线一致的方位射线进行着陆引导。
例题4：全向信标vor在空中导航的用途（）a 归航和出航b 直线位置线定位 c航路检查点 d着陆引导 e 提供引导信息答案：abcd解析：本题考查全向信标vor的用途。
e提供引导信息是测距仪（dme）的功能。
全向信标具有以下几个特点：(1)因为工作频率较高（在超短波波段），所以受静电干扰小，指示比较稳定；(2)提供地面电台磁方位角，准确性较高；(3)所提供航道信号只能在水平面到仰角45o的垂直范围内，在电台上空有一个盲区不能提供方位信号，作用距离限制在视线距离内，随飞机高度而增加；(4)电台位置的场地要求较高，如果电台位置选在山区或附近有较大建筑物的地点，由于电波的反射，将导致较大的方位误差。
1d413000 民航机场空管工程1d413010 民航机场航空通信导航及监视系统大纲要求：掌握导航系统的构成、掌握监视系统的主要内容、掌握民航机场航空通信导航及监视系统的建设要求、掌握民航机场航路工程的构成及建设要求、熟悉民用航空通信的方式、悉民用航空通信导航监视设施防雷技术及其施工要求1d413011 导航系统导航系统包括全向信标、测距仪、仪表着陆系统、全球卫星导航系统。
一、全向信标(vor)全向信标vor (very high frequency ommi-directional range)是一种相位式近程甚高频导航系统。
由地面的电台向空中的飞机提供方位信息，以便航路上的飞机可以确定相对于地面电台的方位。
这个方位以磁北（用n来表示）为基准，它通过直接读出电台的磁方位角来确定飞机所在位置，或者在空中给飞机提供一条“空中道路”，以引导飞机沿着预定航道飞行。
在民航运输机上，还可以预先把沿航线的各个vor台的地理位置（经度、纬度）、发射频率、应飞行的航道等逐个输入计算机（飞行管理系统和自动飞行系统），在计算机的控制下，飞机就可以按输入的数据自动地到达目的地。
全向信标vor在空中导航中有以下几个具体用途：(1)利用机场附近的vor台可以实现归航和出航；(2)利用两个已知位置的vor台可以实现直线位置线定位；(3)航路上的vor台可以用作为航路检查点，实行交通管制；(4) tvor (terminal v()r)放置在跑道的轴线延长线上，利用与轴线一致的方位射线进行着陆引导。
例题4：全向信标vor在空中导航的用途（）a 归航和出航b 直线位置线定位 c航路检查点 d着陆引导 e 提供引导信息答案：abcd解析：本题考查全向信标vor的用途。
e提供引导信息是测距仪（dme）的功能。
全向信标具有以下几个特点：(1)因为工作频率较高（在超短波波段），所以受静电干扰小，指示比较稳定；(2)提供地面电台磁方位角，准确性较高；(3)所提供航道信号只能在水平面到仰角45o的垂直范围内，在电台上空有一个盲区不能提供方位信号，作用距离限制在视线距离内，随飞机高度而增加；(4)电台位置的场地要求较高，如果电台位置选在山区或附近有较大建筑物的地点，由于电波的反射，将导致较大的方位误差。
