下载文档原格式
粉尘中游离二氧化硅含量的测定一、前言粉尘是指在生产和日常生活中产生的细小颗粒物，它们对人体健康和环境造成极大的危害。
其中，游离二氧化硅是一种常见的粉尘成分，也是一种非常有害的物质。
因此，测定粉尘中游离二氧化硅含量具有重要意义。
本文将介绍游离二氧化硅含量的测定方法及其应用。
二、游离二氧化硅含量的测定方法1. 石英晶体微天平法石英晶体微天平法是一种高灵敏度、高准确度的测定方法。
其原理是利用石英晶体表面吸附游离二氧化硅分子后质量发生变化来计算含量。
该方法适用于低浓度游离二氧化硅的检测。
2. 空气样品采集法空气样品采集法是通过采集现场空气中的粉尘颗粒，然后将其溶解或提取出来，再利用色谱等分析技术进行测定。
该方法适用于现场实时监测和大批量样品分析。
3. 火焰原子吸收光谱法火焰原子吸收光谱法是一种常用的游离二氧化硅含量测定方法。
其原理是利用游离二氧化硅在火焰中的发射特性，通过分析其光谱特征来计算含量。
该方法适用于高浓度游离二氧化硅的检测。
三、游离二氧化硅含量的应用1. 工业生产游离二氧化硅是工业生产中常见的粉尘成分，它会对工人的健康造成危害。
因此，测定工作场所中游离二氧化硅含量对于保护工人健康具有重要意义。
2. 环境监测空气中存在大量细小颗粒物，其中包括游离二氧化硅。
测定空气中游离二氧化硅含量可以对环境污染状况进行评估和监测。
3. 医学诊断某些疾病如肺结核、尘肺等与长期吸入粉尘有关。
通过检测患者体内的游离二氧化硅含量可以帮助医生进行诊断和治疗。
四、总结游离二氧化硅含量的测定方法有多种，不同的方法适用于不同的场合。
在工业生产、环境监测和医学诊断中，测定游离二氧化硅含量都具有重要意义。
我们应该加强对粉尘危害的认识，采取有效措施保障自身健康和环境安全。
粉尘中游离二氧化硅含量
一、引言
粉尘是生产过程中不可避免的产物，而游离二氧化硅是其中的一种主要成分。
游离二氧化硅含量高会对人体健康造成严重损害，因此对其含量进行监测和控制非常重要。
二、游离二氧化硅的来源
1. 石英砂：石英砂是一种主要的原材料，在建筑、玻璃、陶瓷等行业中广泛使用。
2. 岩石：岩石中也含有游离二氧化硅，如花岗岩、片麻岩等。
3. 碳酸钙：碳酸钙也是一种常见的原材料，如大理石、方解石等。
三、游离二氧化硅对健康的影响
1. 呼吸系统：长期接触高浓度的游离二氧化硅会导致肺部纤维化和肺结节形成，从而引发肺癌等呼吸系统疾病。
2. 其他系统：高浓度的游离二氧化硅还会对心血管系统、神经系统和消化系统等造成影响。
四、粉尘中游离二氧化硅含量的监测方法
1. 重量法：将样品加热至高温，使其中的游离二氧化硅转化为二氧化硅，并通过称重等方法计算其含量。
2. 红外光谱法：利用红外光谱仪检测样品中游离二氧化硅的吸收峰，
从而计算其含量。
3. X射线衍射法：通过X射线衍射仪测定样品中矿物质的晶体结构和
组成，从而计算其中游离二氧化硅的含量。
五、粉尘中游离二氧化硅含量的控制方法
1. 改变工艺流程：采用湿法生产等方式来减少粉尘产生。
2. 加强通风设备：增加通风设备数量和效率，将粉尘排出生产区域。
3. 佩戴防护用品：工人在接触粉尘时应佩戴口罩、手套等防护用品。
六、结论
游离二氧化硅是一种常见的粉尘成分，对人体健康有严重影响。
因此，在生产过程中要加强对其含量的监测和控制，采取相应的措施来减少
游离二氧化硅的产生和接触。

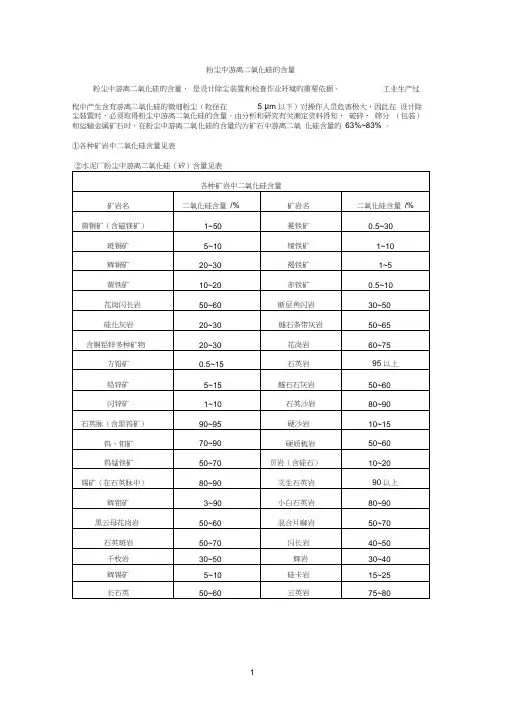

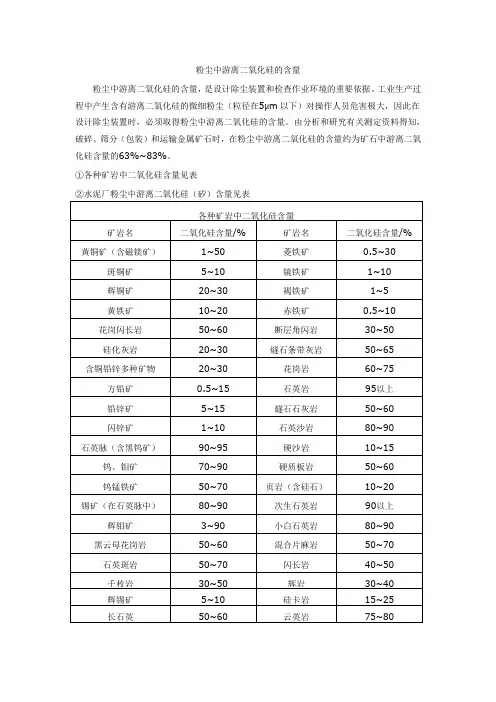

粉尘中游离二氧化硅的含量粉尘中游离二氧化硅的含量，是设计除尘装置和检查作业环境的重要依据。
工业生产过程中产生含有游离二氧化硅的微细粉尘（粒径在5μm以下）对操作人员危害极大，因此在设计除尘装置时，必须取得粉尘中游离二氧化硅的含量。
由分析和研究有关测定资料得知，破碎、筛分（包装）和运输金属矿石时，在粉尘中游离二氧化硅的含量约为矿石中游离二氧化硅含量的63%~83%。
①各种矿岩中二氧化硅含量见表②水泥厂粉尘中游离二氧化硅（矽）含量见表各种矿岩中二氧化硅含量矿岩名二氧化硅含量/%矿岩名二氧化硅含量/%黄铜矿（含磁镁矿）1~50菱铁矿0.5~30斑铜矿5~10镜铁矿1~10辉铜矿20~30褐铁矿1~5黄铁矿10~20赤铁矿0.5~10花岗闪长岩50~60断层角闪岩30~50硅化灰岩20~30燧石条带灰岩50~65含铜铅锌多种矿物20~30花岗岩60~75方铅矿0.5~15石英岩95以上铅锌矿5~15燧石石灰岩50~60闪锌矿1~10石英沙岩80~90石英脉（含黑钨矿）90~95硬沙岩10~15钨、钼矿70~90硬质板岩50~60钨锰铁矿50~70页岩（含硅石）10~20锡矿（在石英脉中）80~90次生石英岩90以上辉钼矿3~90小白石英岩80~90黑云母花岗岩50~60混合片麻岩50~70石英斑岩50~70闪长岩40~50千枚岩30~50辉岩30~40辉锡矿5~10硅卡岩15~25长石英50~60云英岩75~80磁铁矿0.5~30水泥厂粉尘中游离二氧化硅（矽）含量物料名称游离SiO2含量/%物料名称游离SiO2含量/%生料8.5~11.0铁矿沙14.2熟料 2.1~9.3石膏15.4石灰石 4.1~5.3水泥 2.6~8.9矿渣34.5烘干机降尘10.6黏土33.0~51.0螺旋输送机降尘10.4煤粉10.0秋磨机降尘7.2。
游离二氧化硅的测定D⒔１方法提要利用焦磷酸在245～250℃温度下能溶解各种矿石，而不能溶解石英质的二氧化硅的性质来测定游离二氧化硅的含量。
D⒔２分析步骤称取试样0.1g置于50mL锥形瓶中，加入15mL焦磷酸，用玻璃棒至全部样品粉末被酸浸湿，内插入一温度计并放在低电炉或电热板上，加温至250℃，在加热过程中，时刻用玻棒搅拌，并保持245～250℃温度下15min，取下冷却至100～150℃，移入冷却槽中继续冷至50～60℃，取出，将内溶物逐滴倒入盛有100mL蒸馏水之250mL烧杯中，然后用水洗涤锥形瓶，此时体积为150～200mL，煮沸，趁热用致密滤纸过滤，先用0.1mol／L的盐酸洗涤3～次，然后用蒸馏水洗涤至无氯离子反应为止。
将滤纸及沉淀物放入已知恒量的瓷坩埚中灰化，灼烧冷却称量。
如果要准确的测定，则用热水洗涤至无磷酸根离子为止(一般20次或用钼酸铵与抗坏皿酸等溶液检验之)。
将沉淀物放入清洁已知恒量铂坩埚中，先在电炉上灰化，然后在900～950℃高温炉中灼烧30min，冷却，称量，再在铂坩埚中滴入硫酸(1+1)，使二氧化硅全部为硫酸所浸湿，再加入5～10mL氢氟酸，放于砂浴上加热，直至蒸发不冒白烟为止，再于900～950℃的高温炉中灼烧20min，冷却称量，二次重量差即为游离二氧化硅的质量。
D⒔３游离二氧化硅的质量百分数按下式计算:m1 ×m2X SiO2 ＝——————×100m式中: m1—氢氟酸处理前残渣及铂坩埚重,g;m2 —氢氟酸处理后残渣及铂坩埚重,g;m—试料的质量,g。
D⒔４注意事项焦磷酸在制备时即将85％之磷酸(二级品)加热至沸腾逐渐蒸发部份水至250℃，不再冒气泡为止，放冷待用，注意温度应达250℃，不得低于150℃，不得低于150℃，因为高于150℃才开始失去结晶水而转变为焦磷酸。
若样品中含有硫化物需在加热焦磷酸溶液溶解时加数毫克硝酸铵结晶，并加120～170℃加热，硝酸铵分解时，对硫化物起氧化作用同时冒出二氧化氮棕色气体，在此温度多保持一会儿，使硫化物完全溶解再提高温度(注意温度不能太高，否则会引起爆炸)。
工作场所空气中粉尘测定第4部分：游离二氧化硅含量Determination of dust in the air of workplace－Part 4: Content of free silica in dustGBZ/T 192.4-2007中华人民共和国卫生部 2007-06-18发布2007-12-30实施前言根据《中华人民共和国职业病防治法》制定本标准。
根据工作场所空气中粉尘测定的特点，GBZ/T192分为以下五部分：——第1部分：总粉尘浓度；——第2部分：呼吸性粉尘浓度；——第3部分：粉尘分散度；——第4部分：游离二氧化硅含量；部分：石棉纤维浓度。
5——第本部分是GBZ/T192的第4部分，是在GB 5748-85《作业场所空气中粉尘测定方法》，GB 16225-1996《车间空气中呼吸性矽尘卫生标准》的附录B《粉尘游离二氧化硅X线衍射测定法》，GB 16245-1996《作业场所呼吸性煤尘卫生标准》的附录B《呼吸性煤尘中游离二氧化硅红外光谱测定法》基础上修订而成的。
本部分与GB 5748-85、GB16225-1996、GB 16245-1996相比，修改了标准格式。
本部分自实施之日起，GB5748-85、GB16225-1996、GB 16245-1996同时废止。
本部分由卫生部职业卫生标准专业委员会提出。
本部分由中华人民共和国卫生部批准。
本部分起草单位：华中科技大学同济医学院公共卫生学院、中国疾病预防控制中心职业卫生与中毒控制所、东风汽车公司职业病防治研究所、湖北省疾病预防控制中心。
本部分主要起草人：杨磊、李涛、祁成、陈卫红、彭开良、刘家发、张敏、杜燮祎。
本部分所代替标准的历次版本发布情况为：——GB 5748-85——GB 16225-1996。
GB 16245-1996——．工作场所空气中粉尘测定第4部分：游离二氧化硅含量范围1本部分规定了工作场所粉尘中游离二氧化硅含量的测定方法。

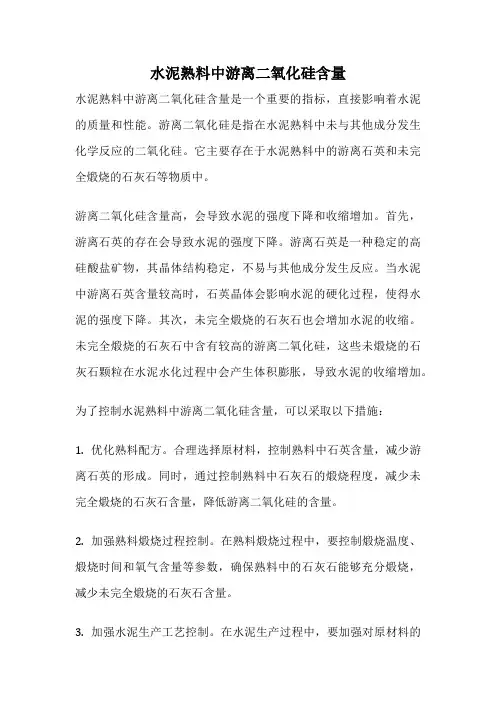

水泥熟料中游离二氧化硅含量水泥熟料中游离二氧化硅含量是一个重要的指标，直接影响着水泥的质量和性能。
游离二氧化硅是指在水泥熟料中未与其他成分发生化学反应的二氧化硅。
它主要存在于水泥熟料中的游离石英和未完全煅烧的石灰石等物质中。
游离二氧化硅含量高，会导致水泥的强度下降和收缩增加。
首先，游离石英的存在会导致水泥的强度下降。
游离石英是一种稳定的高硅酸盐矿物，其晶体结构稳定，不易与其他成分发生反应。
当水泥中游离石英含量较高时，石英晶体会影响水泥的硬化过程，使得水泥的强度下降。
其次，未完全煅烧的石灰石也会增加水泥的收缩。
未完全煅烧的石灰石中含有较高的游离二氧化硅，这些未煅烧的石灰石颗粒在水泥水化过程中会产生体积膨胀，导致水泥的收缩增加。
为了控制水泥熟料中游离二氧化硅含量，可以采取以下措施：1. 优化熟料配方。
合理选择原材料，控制熟料中石英含量，减少游离石英的形成。
同时，通过控制熟料中石灰石的煅烧程度，减少未完全煅烧的石灰石含量，降低游离二氧化硅的含量。
2. 加强熟料煅烧过程控制。
在熟料煅烧过程中，要控制煅烧温度、煅烧时间和氧气含量等参数，确保熟料中的石灰石能够充分煅烧，减少未完全煅烧的石灰石含量。
3. 加强水泥生产工艺控制。
在水泥生产过程中，要加强对原材料的质量控制，确保原材料的质量稳定。
同时，加强对磨矿工艺和水泥磨矿工艺的控制，避免磨机负荷过大，减少熟料的破碎度，降低游离二氧化硅的含量。
4. 加强质量监控。
对水泥熟料中游离二氧化硅含量进行定期检测，及时发现问题并采取措施进行调整。
同时，加强对产品的质量检验，确保水泥的质量符合标准要求。
水泥熟料中游离二氧化硅含量对水泥的质量和性能有着重要影响。
通过优化熟料配方、加强熟料煅烧过程控制、加强水泥生产工艺控制和加强质量监控，可以有效控制游离二氧化硅含量，提高水泥的质量和性能。
这对于保证水泥产品的质量稳定，满足工程建设的需求具有重要意义。
工作场所空气中粉尘测定第4部分：游离二氧化硅含量Determination of dust in the air of workplace－Part 4: Content of free silica in dustGBZ/T 192.4-2007中华人民共和国卫生部 2007-06-18发布2007-12-30实施前言根据《中华人民共和国职业病防治法》制定本标准。
根据工作场所空气中粉尘测定的特点，GBZ/T192分为以下五部分：——第1部分：总粉尘浓度；——第2部分：呼吸性粉尘浓度；——第3部分：粉尘分散度；——第4部分：游离二氧化硅含量；部分：石棉纤维浓度。
5——第本部分是GBZ/T192的第4部分，是在GB 5748-85《作业场所空气中粉尘测定方法》，GB 16225-1996《车间空气中呼吸性矽尘卫生标准》的附录B《粉尘游离二氧化硅X线衍射测定法》，GB 16245-1996《作业场所呼吸性煤尘卫生标准》的附录B《呼吸性煤尘中游离二氧化硅红外光谱测定法》基础上修订而成的。
本部分与GB 5748-85、GB16225-1996、GB 16245-1996相比，修改了标准格式。
本部分自实施之日起，GB5748-85、GB16225-1996、GB 16245-1996同时废止。
本部分由卫生部职业卫生标准专业委员会提出。
本部分由中华人民共和国卫生部批准。
本部分起草单位：华中科技大学同济医学院公共卫生学院、中国疾病预防控制中心职业卫生与中毒控制所、东风汽车公司职业病防治研究所、湖北省疾病预防控制中心。
本部分主要起草人：杨磊、李涛、祁成、陈卫红、彭开良、刘家发、张敏、杜燮祎。
本部分所代替标准的历次版本发布情况为：——GB 5748-85——GB 16225-1996。
GB 16245-1996——．工作场所空气中粉尘测定第4部分：游离二氧化硅含量范围1本部分规定了工作场所粉尘中游离二氧化硅含量的测定方法。
石灰石游离二氧化硅含量摘要：一、引言二、石灰石中游离二氧化硅的含量标准三、测定石灰石中游离二氧化硅含量的方法四、游离二氧化硅含量对石灰石性质的影响五、结论正文：一、引言石灰石是一种常见的矿物质，广泛应用于建筑、化工、冶金等领域。
其中，游离二氧化硅是石灰石的主要成分之一，对石灰石的性质和用途具有重要影响。
本文将详细介绍石灰石中游离二氧化硅的含量及其相关性质。
二、石灰石中游离二氧化硅的含量标准根据相关标准，石灰石中游离二氧化硅的含量有一定的要求。
一般来说，游离二氧化硅含量越高，石灰石的质量和价值就越高。
然而，过高的游离二氧化硅含量也可能导致石灰石的性质发生变化，从而影响其应用效果。
因此，在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
三、测定石灰石中游离二氧化硅含量的方法目前，常用的测定石灰石中游离二氧化硅含量的方法主要包括化学分析和光谱分析。
化学分析方法是通过一定的化学反应来测定游离二氧化硅的含量，而光谱分析方法则是利用光谱仪来分析石灰石样品的光谱特性，从而推算出游离二氧化硅的含量。
四、游离二氧化硅含量对石灰石性质的影响游离二氧化硅含量对石灰石的性质具有重要影响。
一般来说，游离二氧化硅含量越高，石灰石的硬度、密度和抗压强度等性能就越好。
同时，游离二氧化硅还能提高石灰石的耐腐蚀性和抗氧化性。
然而，过高的游离二氧化硅含量也可能导致石灰石的韧性降低，从而影响其使用寿命。
因此，在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
五、结论综上所述，石灰石中游离二氧化硅含量对其性质和应用具有重要影响。
在实际应用中，需要根据具体需求来选择合适的游离二氧化硅含量的石灰石。
游离二氧化硅含量什么是游离二氧化硅？游离二氧化硅（Free Silica）是指在某些物质中以游离态存在的二氧化硅颗粒。
它通常以细小的颗粒形式存在，具有高度活性和可吸入性，对人体健康造成潜在的危害。
游离二氧化硅的来源游离二氧化硅主要来自于以下几个方面：1.自然界：大部分岩石、矿石、沙土等自然材料中都含有一定量的二氧化硅。
例如，石英、云母、长石等矿物都含有游离二氧化硅。
2.工业生产：许多工业生产过程中会产生大量的游离二氧化硅。
例如，金属加工、玻璃制造、陶瓷制造等行业都会释放出游离二氧化硅颗粒。
3.环境污染：空气中的尘埃和颗粒物也可能含有游离二氧化硅。
例如，建筑工地、采矿场等环境中可能存在游离二氧化硅颗粒。
游离二氧化硅的危害游离二氧化硅颗粒对人体健康造成潜在的危害，特别是长期暴露于高浓度游离二氧化硅环境中的人群。
它主要通过吸入途径进入人体，并可引发以下健康问题：1.呼吸系统问题：长期暴露于高浓度游离二氧化硅环境中会增加患上呼吸系统疾病的风险，如慢性支气管炎、肺结核、肺癌等。
2.矽肺病：高浓度游离二氧化硅颗粒会在肺部积聚，导致矽肺病的发生。
矽肺是一种慢性职业性肺部疾病，其特征包括呼吸困难、咳嗽、胸闷等。
3.其他健康问题：长期暴露于高浓度游离二氧化硅环境中还可能导致心血管系统问题、免疫系统异常、皮肤炎症等其他健康问题。
游离二氧化硅含量的评估与监测为了评估和监测游离二氧化硅含量，常用的方法包括以下几种：1.空气采样：通过在目标区域内设置空气采样器，收集空气中的颗粒物样品。
然后，利用适当的实验室分析技术，如扫描电镜、X射线衍射等，检测和测量游离二氧化硅颗粒的含量。
2.职业卫生监测：对于从事可能暴露于高浓度游离二氧化硅环境的职业人群，进行定期的职业卫生监测是必要的。
该监测可以通过采集工作场所空气中的样品，并结合工作环境参数（如温度、湿度等）进行分析。
3.健康调查：对于长期暴露于高浓度游离二氧化硅环境的人群，进行健康调查是评估其健康状况和相关风险的重要手段。
游离二氧化硅、单质硅、碳化硅的测定对于含有游离二氧化硅、单质硅及碳化硅量的方法都比较繁杂。
而碳化硅制品中总硅含量较高（以SiO2计其质量分数常大于100%），因此，没有可套用的标准且测定误差较大，结果不可靠，根据碳化硅不溶于氢氟酸-硝酸及单质硅不溶于氢氟酸的原理，制定了氢氟酸挥散重量法联系测定游离二氧化硅、单质硅、碳化硅的方法，可提高功效近3倍，其准确度也有所提高。
1 灼烧温度试验利用氢氟酸挥散以除去二氧化硅及单质硅的测定方法比较成熟的，但对于含碳化硅耐火材料及原料，由于含有一定的游离碳，要在保证碳化硅不分解的条件下去除游离碳及四氟化硅，灼烧温度的选择是比较重要的。
称取一定量游离石墨碳及纯碳化硅的混合物，在高温炉中，以不同温度进行灼烧试验以测定碳化硅回收量，结果见表1由表2可见，当灼烧温度低于850℃，由于游离碳（特别含石墨碳时）未能灼烧完全，结果偏高。
在900-1050℃时，所测碳化硅含量与加入量吻合，说明游离碳已灼烧完全。
当灼烧温度>1100℃时，回收值偏高，说明有部分碳化硅分解成二氧化硅。
由此，选择灼烧温度为（900±50）℃较为合适。
此外，在温度下四氟化硅也可挥散完全。
2 回收试验称取含一定量二氧化硅、单质硅、碳化硅的混合样，用选定的方法进行回收试验，结果见表2.由上述试验可知，本方法对二氧化硅、单质硅、碳化硅的加入量回收是完全的。
3 试验方法3.1 主要试剂硝酸（ρ=1.42g/mL³）;氢氟酸（ρ=1.42g/mL³）；盐酸（1+1）；盐酸（5+95）；硫酸（1+1）；混合溶剂：将1.5份无水碳酸钠、1.5份无水碳酸钾与0.7份硼酸混合研细，贮藏于磨口瓶中。
3.2 分析步骤3.2.1 游离二氧化硅量的测定称取0.1000g试料置于铂坩埚中，放入（900±50）℃高温炉中灼烧1h，取出，置于干燥器中，冷却至室温，称量。
如此反复操作（每次灼烧15min），直至恒量（m1）。
水泥厂化验室游离二氧化硅的测定D⒔１方法提要利用焦磷酸在245～250℃温度下能溶解各种矿石，而不能溶解石英质的二氧化硅的性质来测定游离二氧化硅的含量。
D⒔２分析步骤称取试样0.1g置于50mL锥形瓶中，加入15mL焦磷酸，用玻璃棒至全部样品粉末被酸浸湿，内插入一温度计并放在低电炉或电热板上，加温至250℃，在加热过程中，时刻用玻棒搅拌，并保持245～250℃温度下15min，取下冷却至100～150℃，移入冷却槽中继续冷至50～60℃，取出，将内溶物逐滴倒入盛有100mL蒸馏水之250mL烧杯中，然后用水洗涤锥形瓶，此时体积为150～200mL，煮沸，趁热用致密滤纸过滤，先用0.1mol／L的盐酸洗涤3～次，然后用蒸馏水洗涤至无氯离子反应为止。
将滤纸及沉淀物放入已知恒量的瓷坩埚中灰化，灼烧冷却称量。
如果要准确的测定，则用热水洗涤至无磷酸根离子为止(一般20次或用钼酸铵与抗坏皿酸等溶液检验之)。
将沉淀物放入清洁已知恒量铂坩埚中，先在电炉上灰化，然后在900～950℃高温炉中灼烧30min，冷却，称量，再在铂坩埚中滴入硫酸(1+1)，使二氧化硅全部为硫酸所浸湿，再加入5～10mL氢氟酸，放于砂浴上加热，直至蒸发不冒白烟为止，再于900～950℃的高温炉中灼烧20min，冷却称量，二次重量差即为游离二氧化硅的质量。
D⒔３游离二氧化硅的质量百分数按下式计算:m1 ×m2X SiO2 ＝——————×100m式中: m1—氢氟酸处理前残渣及铂坩埚重,g;m2 —氢氟酸处理后残渣及铂坩埚重,g;m—试料的质量,g。
D⒔４注意事项焦磷酸在制备时即将85％之磷酸(二级品)加热至沸腾逐渐蒸发部份水至250℃，不再冒气泡为止，放冷待用，注意温度应达250℃，不得低于150℃，不得低于150℃，因为高于150℃才开始失去结晶水而转变为焦磷酸。
若样品中含有硫化物需在加热焦磷酸溶液溶解时加数毫克硝酸铵结晶，并加120～170℃加热，硝酸铵分解时，对硫化物起氧化作用同时冒出二氧化氮棕色气体，在此温度多保持一会儿，使硫化物完全溶解再提高温度(注意温度不能太高，否则会引起爆炸)。
