建筑CAD—施工图识图课件

分整幢房屋的标准设计（定型设计）和建筑构配件标准设计。
标准图集代号 常用的：建筑—J、结构—G、给水排水—S、通 风—T、采暖—N、电气—D、（热）动力—R
房屋施工图的图示特点
1、小比例
2、多图例
3、多详图
4、线型运用灵活
PPT课件
21
四、施工图的图示特点
1. 施工图中各种图样，主要用正投影法绘制 2. 平、立面图一般用较小比例绘制

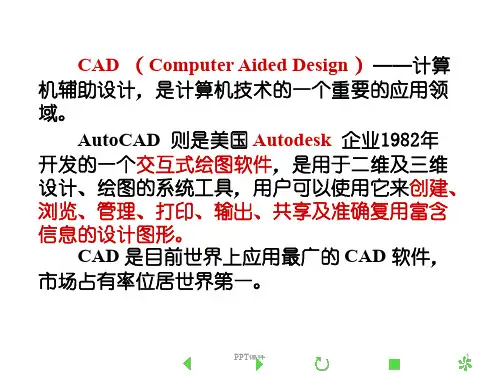

AutoCAD 则是美国 Autodesk 企业1982年 开发的一个交互式绘图软件，是用于二维及三维 设计、绘图的系统工具，用户可以使用它来创建、 浏览、管理、打印、输出、共享及准确复用富含 信息的设计图形。
CAD 是目前世界上应用最广的 CAD 软件， 市场占有率位居世界第一。
PPT课件
1
学习方法: •1. 先界面、基本命令及功能、后综合应用。 •2. 快速掌握软件最常用的20%功能,〝二八定律〞 。 •3. 多实践、熟能生巧。 •4. 以应用为目的,以应用为出发点,学以致用. 能力培养要求:
在学完本课程后，应能掌握计算机绘图的技巧， 能熟练利用计算机绘制建筑总平面图和其他工程图 等。
PPT课件
2
1.CAD 能做什么？
•机械、建筑、电子、冶金、化工等设计制图 •城市规划设计、室内设计与各种效果图设计 •军事训练与模拟战争 •拓扑图形与航空、航海图 •服装设计与裁剪 •舞台置景与灯光设计、三维动画广告与影视特技 •印刷排版 •数学函数与科学计算 •产品演示
注意版本的兼容性 高版本兼容低版本
AutoCAD R9.0、
10.0、11.0版 1989年~1992
R12版
1992年8月
R13版
1994年11月

23
电气系统安装施工图解读
2024/1/30
配电系统图识读
讲解配电系统图的组成、符号含义及阅读方法，包括进线方式、 配电箱设置、保护开关选型等。
照明平面图识读
分析照明平面图的布局、灯具类型、控制方式等，以及照明线路的 走向、敷设方式和保护措施。
动力及弱电系统图识读
介绍动力设备及弱电系统的安装施工图解读方法，包括电机控制、 通信网络、安全防范等系统。
13
平面图识图要点
了解平面形状和尺寸
掌握建筑物的平面布局、房间功能及 尺寸等信息。
分析门窗位置和尺寸
确定门窗的开启方式、尺寸和位置， 满足通风采光需求。
查看墙柱定位轴线
了解承重墙、柱的位置和尺寸，判断 结构类型。
2024/1/30
14
立面图识图要点
1 2
掌握立面造型和材质 了解建筑物的外观造型、材质和颜色等信息。
验收内容
具体阐述施工图验收的内容，包括图纸的完整性、 准确性、合规性等方面的检查。
2024/1/30
29
问题处理和改进措施
问题处理
针对施工图审查和验收过程中发现的问题，提出相应的处 理措施，如整改、返工、重新设计等。
改进措施
针对问题产生的原因，提出相应的改进措施，如加强设计 管理、提高设计质量、优化审查流程等。
建筑施工图与 BIM技术的融合
BIM技术是一种基于三维模型 的建筑设计、施工和运营管 理方法，未来建筑施工图将 与BIM技术更加紧密地融合， 实现设计、施工和运营全过 程的信息共享和协同工作。
2024/1/30
33
THANKS
感谢观看
2024/1/30
34
楼梯结构图

（b）标注钢筋的直径和相邻钢筋中心距 （一般用于板筋及箍筋标注）
图8-5 钢筋的标注方法
.
返回
45
2.钢筋混凝土中没有加钢筋
.
46
3.钢筋混凝土中加了钢筋
.
47
4.钢筋的级别与符号
5. 混凝土中钢筋的分类和作用 受力筋：承受拉力或压力的钢筋，在梁、板、柱等各种
钢筋混凝土构件中都应配置。在梁中于支座附近弯起的受 力筋，也称弯起钢筋。 架立筋：一般只在梁中使用，与受力筋、钢箍一起形成钢 筋骨架，用以固定钢筋位置。 钢箍：也称箍筋，一般用于梁和柱内，用以固定受力筋的 位置，并承受一部分斜拉力。 分布筋：一般用于板内，用以固定受力筋的位置，与受 力筋一起构成钢筋网。 构造筋：因构件在构造上的要求或施工安装需要配置的钢 筋。
建筑剖面图 的主要内容
图名、 比例、 定位轴线
剖切到 的构配件 及构造
未剖切 到的可见的
构配件
详图索引符 竖直方向的 号与某些 尺寸和标高 用料、做法
的文字注释。
.
27
3.读图时注意的问题:
★ 图名1-1剖视图和轴线编号,与底层平 面图上的1-1剖切位置线、轴线编号想对 应。
★ 建筑剖视图标注了剖到部分的必要尺寸， 即竖直方向剖到部位的尺寸和标高。
.
48
钢筋的分类
.
49
二、钢筋混凝土构件
1.常用构件的代号 2.结构布置图 3.构件详图 4.节点详图
.
50
三、钢筋混凝土构件的内容与图示方法
.
51
钢筋混凝土构件详图
.Leabharlann 52保护层 25mm
一级钢 筋末端 要设弯
钩
板保 护层 为

2021/3/26
CAD基本识图 ppt课件
12
底层平面图与其它层平面相比增加两项内容：1）指北针
2021/3/26
2）剖切符号
CAD基本识图 ppt课件
13
屋顶平面图屋顶平面图主要表示三个方面的内容：
1、屋面的排水情况。如排水分区、天沟、屋面坡度、雨水口的位置等 。 2、突出屋面的物体。如电梯机房、水箱、检查孔、天窗、烟筒等。 3、细部做法。如高出屋面泛水、天沟、变形缝、雨水口等。
包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
(一)、总平面图 ： 总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表
明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物 的关系等情形。由于图的比例小，房屋和各种地物及建筑设施均不能按真实 的水平投影画出，而是采用各种图例作示意性表达。
CAD基本识图 ppt课件
21
图纸

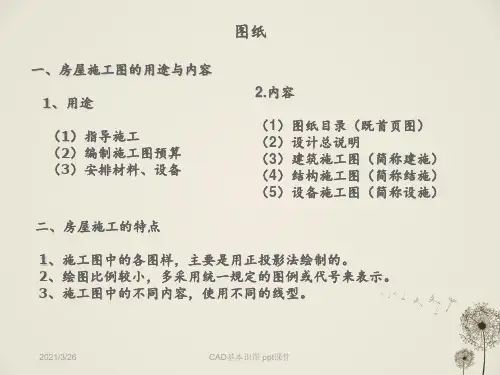

一、房屋施工图的用途与内容
1、用途
（1）指导施工 （2）编制施工图预算 （3）安排材料、设备
2.内容
（1）图纸目录（既首页图） （2）设计总说明 （3）建筑施工图（简称建施） （4）结构施工图（简称结施） （5）设备施工图（简称设施）
二、房屋施工的特点
1、施工图中的各图样，主要是用正投影法绘制的。 2、绘图比例较小，多采用统一规定的图例或代号来表示。 3、施工图中的不同内容，使用不同的线型。
高窗
3、 楼梯间
4、 墙上预留洞
bxh 下皮标高
5 、墙上预留槽
bxhxt 下皮标高
底层
中间层
顶层
2021/3/26
CAD基本识图 ppt课件
11

粗实线直径为14mm
形式：
详图编号
4
4
5
（四）建筑材料图例 常用建筑材料图例
补充：
多孔材料
金属材料
详图编号 被索引详图所在图纸编号
焦渣、矿渣
石膏板 CAD工程制图建筑识塑图与料建筑房屋施工图认知
五、建筑施工图
建筑施工图是表示房屋的总体布局、建筑外形、内部布置以及细部构造、 内外装修、施工要求等内容的图样。
包括：总平面图、建筑平面图、建筑立面图、建筑剖面图、建筑详图。
(一)、总平面图 ： 总平面图是表示建筑物场地总体平面布局的图纸。它以平面图的形式表
明建筑区域的地形、地物、道路、拟建房屋的位置、朝向以及与周围建筑物 的关系等情形。由于图的比例小，房屋和各种地物及建筑设施均不能按真实 的水平投影画出，而是采用各种图例作示意性表达。
4、 墙上预留洞
bxh 下皮标高
5 、墙上预留槽
bxhxt 下皮标高
底层
中间层
顶层
CAD工程制图建筑识图与建筑房屋施工图认知
平面图尺寸：外部尺寸和内部尺寸。
1、外部尺寸：在外墙外侧 标注三道尺寸。
第一道（最外一道）尺寸：房 屋外轮廓的总尺寸，即从一端的外墙边到 另一端外墙边的总长和总宽。可用于计算建筑面积和占地面积。
先文字说明后图样 先图形后尺寸
四、施工图中常用的符号
（一）定位轴线：是用来确定房屋主要结构或构件的位置及其尺寸的基线。
用于平面时，称平面定位轴线（即定位轴线）。用于竖向时，称竖向 定位轴线。 定位轴线之间的距离，应符合模数数列的规定。
CAD工程制图建筑识图与建筑房屋施工图认知
1、定位轴线：
平面定位轴线编号原则：水平方向采用阿拉伯数字，从左向右依次编 写；垂直方向采用大写拉丁字母，从下至上依次编写，其中I、O、Z 不 得使用，避免同1、0、2 混要淆。

节点详图的识图方法
节点详图是用于表示建筑物细部构造的图纸，包括节点大样 图、剖面图等。
在识读节点详图时，应关注各个节点的连接方式、材料和构 造细节，以确保施工质量和美观性。
05
给排水施工图的识图方 法
给排水施工图的概述与组成
概述
给排水施工图是建筑工程中用于指导给水、排水、雨水等管道布置的图纸，是建筑施工过程中的重要依据。
建筑立面图、剖面图的识图方法
总结词
了解外观造型
总结词
掌握高程变化
总结词
熟悉构造做法
建筑立面图、剖面图的识图方法
总结词
注意装饰细节
了解外观造型
建筑立面图展示了建筑物的外观造型，包括墙面、门窗、屋顶等的 外观设计。
掌握高程变化
建筑剖面图展示了建筑物在不同高度上的构造做法和空间关系，需 要掌握高程变化。
建筑工程ቤተ መጻሕፍቲ ባይዱ工图识图 完整方法课件
目 录
• 建筑工程施工图概述 • 建筑工程施工图的识图基础 • 建筑施工图的识图方法 • 结构施工图的识图方法 • 给排水施工图的识图方法 • 暖通空调施工图的识图方法
01
建筑工程施工图概述
施工图的定义与作用
施工图的定义
施工图是用于指导建筑工程施工 过程的图纸，包括建筑、结构、 给排水、电气等多个专业的图纸 。
掌握空间关系
建筑平面图中标注了房间的尺寸、门窗的位置和尺寸等，需要掌 握这些空间关系。
建筑平面图的识图方法
熟悉标注信息
建筑平面图中标注了各种信息，如墙体的厚度、门窗的高度等，需要熟悉这些标注的意 义。
注意细节处理
建筑平面图中需要注意一些细节问题，如楼梯的走向、卫生间的布置等，以确保满足使 用需求。

11
1.1 建筑工程施工图概述
（a）绝对标高
（b）相对标高
12
1.1 建筑工程施工图概述 v （3）索引与详图符号 v 施工图中某一部位或某一构件需另外绘制局部放大
或剖切放大的详图时，则应以索引符号索引。索引 符号的形式如图所示，索引符号的圆及直径横线均 以细实线画出，圆的直径为10 mm。
13
为：图纸目录、建筑设计总说明、总平面图、建 施、结施、水施、暖施、电施等。
6
1.1 建筑工程施工图概述
1.1.3 建筑工程施工图符号规定及图例
v 1 建筑施工图符号的规定 v （1）定位轴线 v 凡承重墙、柱、大梁或屋架等主要承重构件都应画
出轴线以确定其位置。对于非承重的分隔墙、次要 承重构件，可编绘附加轴线，也可不编绘附加轴 线，而直接注明它们与附近轴线的相关尺寸以确定 其位置。 v 定位轴线用细点划线表示，末端画细实线圆，圆的 直径为8～10mm，圆心应在定位轴线的延长线或 延长线的折线上，并在圆内注明编号。
19
1.1 建筑工程施工图概述
v （5）对称符号 v 如果构配件的图形为对称图形，绘
图时可画对称图形的一半。对称符 号由对称线和两端的两对平行线组 成。对称线用细点划线绘制；平行 线用细实线绘制，其长度宜为6～ 10mm，每对的间距宜为2～ 3mm；对称线垂直平分于两对平 行线，两端超出平行线宜为2～ 3mm，如图所示。
1.1 建筑工程施工图概述
v 详图索引符号 v 索引的详图，如与被索引的图样位于同一张图纸内
纸内
时，如图（b）所示。 v 索引的详图，如采用标准图，如图(c)所示。
a
b
c
14
1.1 建筑工程施工图概述
v 详图符号 v 详图符号是与索引符号相对应的，用来标明索引出

1.表示地形测量坐标系 2.表示自设坐标系 坐标数字平行于建筑标注
“78.85”为原地面标高 “77.85”为设计标高 “-0.50”为施工高度 “-”表示挖方（“+”表示填方）
“78.85”为原地面标高
“77.85”为设计标高
29
1.1 建筑工程施工图概述 方格网交叉点标高
“-0.50”为施工高度
1.1 建筑工程施工图概述
1.1.2 建筑工程施工图的分类 ❖ 建筑工程施工图按照专业分工的不同，可以分为 ❖（1）建筑施工图 简称建施，基本图纸包括：建筑总平面图、各层平
面图、各个立面图、必要的剖面图、建筑施工详图及施工说明书等。 ❖（2）结构施工图 简称结施，基本图纸包括：基础图、柱网布置图、
13
钢筋混凝土
14
多孔材料
15
纤维材料
16
泡沫塑料材料
1.1 建筑工程施工图概述
包括实心砖、多孔砖、砌块等砌体。断面较窄不易绘 出图例线时，可涂红
包括耐酸砖等砌体
指非承重砖砌体
包括铺地砖、马赛克、陶瓷锦砖、人造大理石等
包括与水泥、石灰等混合而成的材料 （1）本图例指能承重的混凝土及钢筋混凝土 （2）包括各种强度等级、骨料、添加剂的混凝土 （3）在剖面图上画出钢筋时，不画图例线 （4）断面图形小，不易画出图例线时，可涂黑 包括水泥珍珠岩、沥青珍珠岩、泡沫混凝土、非承重 加气混凝土、软木、蛭石制品等 包括矿棉、岩棉、玻璃棉、麻丝、木丝板、纤维板等
建筑施工图 识读与绘制
目录
1 知识1.1 建筑工程施工图概述 2 知识1.2 建筑施工图识读
1.1 建筑工程施工图概述
1.1 建筑工程施工图 概述
1.1 建筑工程施工图概述
1.1.1 建筑工程施工图的产生 ❖ 建筑施工图是为了满足建筑工程各项具体技术要求而由设计人员提供

建筑工程施工图识图完整方法
感谢您的阅览
识图方法总结与优化过程
课题的形成
整理文档
讨论并初步 形成PPT
优化修改
心诚则灵制作
主要内容
第一部分
识图基本知识
第二部分
建筑工程识图方法概述
第三部分
建筑施工图识图方法
第四部分
结构施工图识图方法
第五部分
设备施工图识图方法
第六部分
识图注意事项
心诚则灵制作
1 识图基本知识
心诚则灵制作
2 建筑工程识图方法概述
房屋的组成：
一般可认为房屋由基础或 地下室、墙体、或柱、梁、楼 板层与地面、楼梯及垂直交通 设施、屋顶、门和窗等结构构 件组成。
心诚则灵制作
2 建筑工程识图方法概述
一、建筑工程施工图的用途与内容
建筑工程施工图是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、
底面图
六面视图
在三面视图的基础上，
按照“长对正、高平齐、 宽相等 ”的三等关系再增 加三个投影面形成六面图。
右侧面图
正立面图
左侧面图
平面图
背立面图
心诚则灵制作
1 识图基本知识
视图的形成方式
投影
中心投影
斜投影 正投影
平行投影
投影线垂直于投影面产生的投影叫做正投影。 建筑工程施工图中常用的平面、立面、剖面图都是建筑物的正投影图。
1、施工图中的各图样，主要是用正投影法绘制的。 2、绘图比例较小，多采用统一规定的图例或代号来表示。 3、施工图中的不同内容，使用不同的线型。
心诚则灵制作
2 建筑工程识图方法概述
三、建筑工程施工图的识图方向
1、熟悉拟建工程的功能。
