教你如何快速看懂建筑施工图纸施工图纸是建筑房屋的依据,是“工程的语言”,它明确规定了要建造一栋什么样的建筑,并且规定了形状、尺寸、做法和技术要求。
图纸是建筑的方向,是入行的基础,一定要仔细、认真、全面的看。
一、建筑施工图纸主要内容图纸目录、总平面图、设计及施工说明(总说明)、做法表(建筑构造、装修);节点详图(节点大详图)、平面图、立面图、剖面图、楼梯大样图、门窗表(门窗大样图)、节能设计专篇。
图纸目录:帮助快速找出想要的图纸页面编号总平面布置图:工程基本概要、建筑工程综合技术经济指标一览表、建筑面积明细表、工程轮廓图、周边地貌情况、道路情况、控制点坐标信息等。
设计及施工说明(总说明):注明该工程的基本概况、设计依据、施工依据、参照标准、选用材料品种规格、施工做法、施工注意事项等。
做法表(建筑构造、装修):明确各部位的具体做法,如:防水、地面、墙面、屋面等;外墙装饰做法;室内公共部分做法等。
节点详图:各类细部构造(无法用文字说明表达)做法,如:阳台边梁,腰线,栏杆大样,空调板大样,防水节点,局部造型,二次结构等。
明确了构件的具体做法和尺寸、配筋情况。
平面图:直观表示建筑物楼层平面布局、尺寸、建筑面积、各房间功能分区、文字索引标注、门窗位置、楼层标高(局部升降板)等。
识图中要有清醒的认识,对楼层的变化及结构的变化要做到心中有数。
立面图:直观的外立面效果图,标高尺寸:层高、窗台高;局部大样索引标注;外墙标注法;门窗选材柱等。
剖面图:内部构造、楼梯间标高、梯间隔墙、梯间门窗、节点标注、标高变化、升降板、二次构件等。
一般住宅都是梯间位置才有剖面图。
楼梯大样图:楼梯放大的详图,由于在平面图中不能细致的标出各种尺寸,要单独放大进行标示:墙厚、扶手厚度、踏步宽高、平台板标高、中间休息平台标高、梯间隔墙、门、及各种洞口尺寸标注、送风井、前室面积等。
门窗表(门窗大样图):统计出的门窗规格型号及数量;门窗选材;门窗详细尺寸;门窗标高等。
最全建筑施工图识读基础知识建筑施工图识读建筑施工图识读:首页、总平面图、平面图、立面图、剖面图、详图房屋建筑施工图是由多种专业设计人员分别将建筑物的内外形状和大小布置以及各部分的结构、构造、装修、设备等内容,遵照“国标”的有关规定;用正投影的图示方法;详细准确绘制出来的图样,并按照一定编排规律组成的一套图纸。
一套建筑施工图由于专业设计分工的不同,主要分为建筑施工图(建施)、结构施工图(结施)和设备施工图(设施)三大部分。
工程图纸应按专业顺序编排,一般应为图纸目录、总图、建筑图、结构图、给水排水图、暖通空调图、电气图等。
各专业图纸应按图纸内容的主次关系、逻辑关系有序排列。
识读方法:1)看图纸目录和设计技术说明通过图纸目录看各专业施工图纸有多少张,图纸是否齐全;看设计技术说明,对工程在设计和施工要求方面有一概括了解。
2)依照图纸顺序通读一遍对整套图纸按先后顺序通读一遍,对整个工程在头脑中形成概念。
如工程的建设地点和关键部位情况,做到心中有数。
3)按专业阅读,按照专业顺序深入细致地阅读。
先看基础图,再看详图。
看图纸时,需要将相关图纸联系起来,进行比较,从而了解它们之间的关系,建立完整准确的工程概念。
然后将专业图纸(如建筑施工图、结构施工图)进行链接对比,看图形、尺寸是否衔接,结构要求是否一致。
发现问题时,做好读图记录,以便与设计单位共同提出修改意见。
1.1 建筑施工图识读建筑施工图(简称施工)主要表示建筑的总平面布置、外部造型、内部布局、细部构造、装修及施工要求。
基础图纸包括总平面图、建筑平面图、立面图和剖面图等。
详图包括墙体、楼梯、门窗、卫生间、檐口以及各种装饰、构造的细部做法。
1.1.1 建筑总平面图的识读总平面图是新房总体布局和周围相关原有建筑及相关自然条件的水平投影,能反映房屋的形状、位置、朝向、占地面积、绿化、立面以及与周围建筑、地形、道路的关系。
因此,总平面图是新建建筑施工定位、土方工程和施工现场布置的主要依据,也是规划设计水、暖、电等其他专业工程总平面图和各种管线敷设的依据。
建筑工程施工图识读建筑工程施工图通常包括平面图、立面图、剖面图、细部构造图、钢筋图、设备布置图等。
在具体施工中,需要根据设计要求和施工实际情况来正确理解和应用这些施工图。
下面将结合具体的施工图例子,详细介绍建筑工程施工图识读的方法和要点。
1. 平面图识读平面图是建筑工程中最基础也是最重要的图纸之一。
它一般包括建筑全平面图、地下室平面图、各楼层平面图等。
平面图上标注了建筑物的主要构造和布局情况,比如墙体厚度、柱网布置、楼板厚度等。
同时,平面图还标注了建筑物的主体尺寸和空间布置,比如房间的大小、门窗的位置等。
例如,在一张平面图中,我们可以看到建筑物的外墙、内墙、楼板、结构柱等主要构造的位置和尺寸。
在施工中,施工人员需要根据这些尺寸和位置信息来准确施工,保证建筑物的结构和布局符合设计要求。
此外,在平面图中还包括了建筑物的建筑标高、结构标高等基础信息。
建筑标高一般是指建筑物的地面标高,结构标高是指建筑物的结构构件标高。
正确理解这些标高信息对于建筑物的高度和结构设计非常重要。
2. 立面图识读立面图是建筑工程中描述建筑立面结构和外观的图纸,它展示了建筑物的垂直截面,反映了建筑物的外观、形式和风格。
立面图包括了建筑物的立面主要构造、外立面装饰、开窗位置等内容。
通过立面图,我们可以看到建筑物的外观设计和构造,包括立面上的窗户、外墙饰面、构件连接等信息。
在施工中,施工人员需要根据立面图上的尺寸和位置信息来进行外立面的施工,保证建筑物的外观符合设计要求。
某建筑工程项目的立面图中标注了建筑物的幕墙构造、外墙材料、窗户类型等具体信息。
在施工中,施工人员需要按照这些信息来选择合适的幕墙材料和窗户,确保建筑物的外观和节能性能符合设计要求。
3. 剖面图识读剖面图是建筑工程中描述建筑结构截面的图纸,它展示了建筑物的纵向构造情况,反映了建筑物的内部结构和材料组成。
剖面图一般包括建筑物的纵向截面、构造柱、内外墙厚度等信息。
通过剖面图,我们可以看到建筑物的内部结构、材料组成和构造细节,比如墙体和楼板的截面形状、结构柱和梁的位置等。
建材发展导&浅谈建$%程制图)*图)建$CAD的融合罗美莲(湖南高速铁路职业技术学院,湖南衡阳421002)摘要:结合高等职业院校和高等专业技术院校现阶段对人才培育的基本要求来看,目前学校高等职业院校正在进行讲授的建筑CAD与工程制图识图课程无法和职业的发展互相适应,针对现阶段高等职业院校的《建筑工程制图与识图》与《建筑CAD》授课的实际情况进行剖析,进一步研究建筑CAD与工程制图识图需要实行进一步融合的教学革新的方法和步骤。
关键词:建筑工程制图与识图;建筑CAD;融合作为建筑行业进行专业学习的基础课程,学习建筑CAD与工程制图识图的初衷是使学生在学习之后可以充分的掌握这两门课程,从而驾轻就熟进行施工图的制作。
1建筑CAD与工程制图识图课程概述1.1意义建筑CAD与工程制图识图这两门课程教授的是现代建筑专业的现代技术,可以使学生学习并且掌握建筑平面建筑结构、立体建筑结构、剖面建筑结构等的绘图内容和知识。
利用学习使学生掌握建筑CAD软件并且可以利用CAD软件进行熟练制图,方便日后在从事建筑工程行业的过程中能够成为技术高端专业人才。
1.2教学情况现阶段学生进行建筑专业的学习,因为建筑专业本身具备的,学生在学习中识图方面从°在进行建筑教学的过程中,建筑CAD与工程制图识图在内容方面的,并且教师使用的教学方式具备生动活泼的特点,使学生学习内容缺具备的,生的学习,学生在的工作中O2建筑CAD与工程制图识图课程的融合重点2.1教学特色进分,在进行建筑CAD授课,结的制图、式、成,过在学授课,建筑CAD与工程制图识图分成两分,学生在学习的过程中使身的平方面的练,因,学,学体现O作为门缺具体,并且结成的专业课程,工程制图识图在师的教课过程中,使学生课,学,以,学知识和内容进行和用了。
并且因为建筑CAD与工程制图识图两之为充,建筑CAD可以作为学习工程制图识图进行图绘制的件,工程制图识图是进行施工图绘制的基础,以,现段进行建筑CAD与工程制图识图之的结,在学过程中,教学的方式等进,教学内容之可以,可以使学生学习知识和掌握知识的,绘制图,以后能的在建筑行业的专业才能。
建筑工程制图识图建筑工程制图是指利用图纸来描述建筑物的形状、尺寸、结构和材料等信息的过程。
在建筑工程中,制图是非常重要的一环,它是实现设计和施工之间的有效沟通桥梁,并能够确保施工的精确性和准确性。
因此,建筑工程制图的识图能力对于建筑专业人员来说是至关重要的。
一、建筑工程制图的种类1. 平面图平面图是建筑工程制图中最常见且最重要的一种。
它是从俯视角度来描述建筑物布局和空间关系的,能够清晰地展示建筑物的平面形状、尺寸、房间分布以及重要设备的位置等信息。
2. 剖面图剖面图是建筑工程制图中用来展示建筑物内部结构的一种图表。
它通常从某个垂直的平面切断建筑物,将其内部结构和细节展示出来,能够清晰地展示建筑物的高度、横截面形状以及分隔墙等细节。
3. 立面图立面图是建筑工程制图中用来展示建筑物外立面形状和外部细节的一种图表。
它通常以正面视角来描述建筑物的外观、门窗位置、装饰元素以及立面上其他重要的特征。
4. 细部图细部图是建筑工程制图中用来展示建筑物局部细节的一种图表。
它通常对建筑物中的特殊部位,如连接处、拼接处、接缝等进行具体描述,能够清晰地展示细节构造和施工要求。
二、建筑工程制图的识图要点1. 仔细阅读图例和图纸说明在进行建筑工程制图的识图时,首先需要仔细阅读图例和图纸说明。
图例是对图纸上各种图形符号和线条的解释,而图纸说明则是对图纸内容的文字描述和补充说明。
通过仔细阅读图例和图纸说明,我们可以了解到图纸中各种符号和线条的含义,从而更好地理解图纸的内容。
2. 确定图纸的比例和单位图纸通常会标注比例和单位,比如1:100、1:50等。
在进行建筑工程制图的识图时,我们需要根据图纸上的比例和单位来确定实际尺寸和位置。
如果我们没有注意到比例和单位,就很容易造成实际施工中的误差。
3. 视觉理解建筑物的三维形态建筑工程制图通常是二维的,但是建筑物本身是三维的。
因此,在进行建筑工程制图的识图时,我们需要通过视觉理解来还原建筑物的三维形态。
建筑施工图的识读,平面图、立面图、剖面图识读要点及注意事项建筑工程施工图是用来指导施工的一整套图纸,它将拟建房屋的内外形状、大小以及各部分的构造、结构、装饰、设备等,按照建筑工程制图的规定,用投影方法详细准确的表示出来。
建筑工程施工图按照专业分工不同,可分为建筑施工图、结构施工图、设备施工图。
在前期还应提供岩土工程详细勘察报告。
施工图的图示方法与常用符号1)比例建筑的形体庞大而复杂,绘图时需要用各种不同的比例,对于整座建筑物和建筑局部详图一般缩小画出。
常用比例的选用见下表:2)定位轴线及编号3)标高符号4)索引符号与详图符号5)常用建筑材料图例(二)、建筑施工图建筑施工图识读要点1、建筑施工图中的图样是依据正投影法原理绘制的。
2、房屋的平、立、剖面图采用小比例绘制,对无法表达清楚的部分,采用大比例绘制的建筑详图来进行表达。
3、房屋构、配件以及所使用的建筑材料均采用国标规定的图例或代号来表示。
4、为了使建筑施工图中的各图样重点突出、活泼美观,采用了多种线型来绘制。
施工总说明1)施工说明:主要说明工程的设计概况,工程做法中采用的标准图集代号,以及在施工图中不易用图样而必须采用文字加以表达的内容,如材料的选用、饰面的颜色、环保要求、施工注意事项、采用新材料、新工艺的情况等。
2)工程做法表:是对建筑物各部位构造、做法、层次、选材、尺寸、施工要求等的详细说明。
是现场施工和备料、施工监理、工程预决算的重要技术文件。
3)门窗表:一栋房屋所使用的门窗,在设计时应将其列表,反映门窗的类型、编号、数量、尺寸规格等相应内容,以备施工预算所需。
总平面图总平面图的基本内容:1. 表明新建建筑物、原有房屋、构筑物等的具体位置。
2. 图例、名称和绘图比例。
建筑物、构筑物等均采用图例来表示,并注明建筑物、构筑物的名称。
建筑总平面图的绘制比例一般采用1:500、1:1000、1:2000。
3. 表明标高。
建筑物首层地面标高、室外地坪标高。

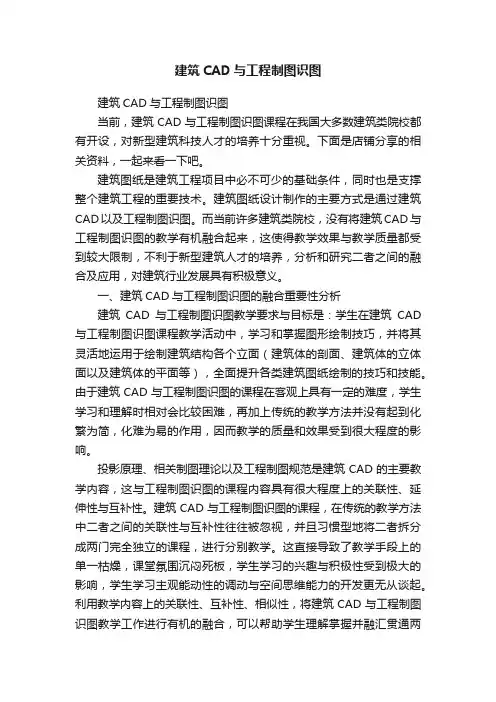

建筑CAD与工程制图识图建筑CAD与工程制图识图当前,建筑CAD与工程制图识图课程在我国大多数建筑类院校都有开设,对新型建筑科技人才的培养十分重视。
下面是店铺分享的相关资料,一起来看一下吧。
建筑图纸是建筑工程项目中必不可少的基础条件,同时也是支撑整个建筑工程的重要技术。
建筑图纸设计制作的主要方式是通过建筑CAD以及工程制图识图。
而当前许多建筑类院校,没有将建筑CAD与工程制图识图的教学有机融合起来,这使得教学效果与教学质量都受到较大限制,不利于新型建筑人才的培养,分析和研究二者之间的融合及应用,对建筑行业发展具有积极意义。
一、建筑CAD与工程制图识图的融合重要性分析建筑CAD与工程制图识图教学要求与目标是:学生在建筑CAD 与工程制图识图课程教学活动中,学习和掌握图形绘制技巧,并将其灵活地运用于绘制建筑结构各个立面(建筑体的剖面、建筑体的立体面以及建筑体的平面等),全面提升各类建筑图纸绘制的技巧和技能。
由于建筑CAD与工程制图识图的课程在客观上具有一定的难度,学生学习和理解时相对会比较困难,再加上传统的教学方法并没有起到化繁为简,化难为易的作用,因而教学的质量和效果受到很大程度的影响。
投影原理、相关制图理论以及工程制图规范是建筑CAD的主要教学内容,这与工程制图识图的课程内容具有很大程度上的关联性、延伸性与互补性。
建筑CAD与工程制图识图的课程,在传统的教学方法中二者之间的关联性与互补性往往被忽视,并且习惯型地将二者拆分成两门完全独立的课程,进行分别教学。
这直接导致了教学手段上的单一枯燥,课堂氛围沉闷死板,学生学习的兴趣与积极性受到极大的影响,学生学习主观能动性的调动与空间思维能力的开发更无从谈起。
利用教学内容上的关联性、互补性、相似性,将建筑CAD与工程制图识图教学工作进行有机的融合,可以帮助学生理解掌握并融汇贯通两门课程的知识要点与技能,提升学生学习的主观能动性,充分开发学生的空间思维能力,从而提升教学的效果与教学的质量,让教师可以更好地去完成教学目标。

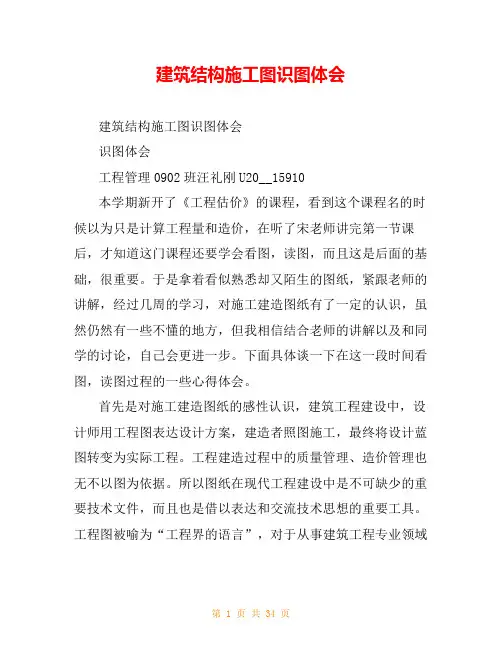

建筑结构施工图识图体会建筑结构施工图识图体会识图体会工程管理0902班汪礼刚U20__15910本学期新开了《工程估价》的课程,看到这个课程名的时候以为只是计算工程量和造价,在听了宋老师讲完第一节课后,才知道这门课程还要学会看图,读图,而且这是后面的基础,很重要。
于是拿着看似熟悉却又陌生的图纸,紧跟老师的讲解,经过几周的学习,对施工建造图纸有了一定的认识,虽然仍然有一些不懂的地方,但我相信结合老师的讲解以及和同学的讨论,自己会更进一步。
下面具体谈一下在这一段时间看图,读图过程的一些心得体会。
首先是对施工建造图纸的感性认识,建筑工程建设中,设计师用工程图表达设计方案,建造者照图施工,最终将设计蓝图转变为实际工程。
工程建造过程中的质量管理、造价管理也无不以图为依据。
所以图纸在现代工程建设中是不可缺少的重要技术文件,而且也是借以表达和交流技术思想的重要工具。
工程图被喻为“工程界的语言”,对于从事建筑工程专业领域的人员来说,无论是从事设计、施工还是造价、管理工作,识读建筑工程图是一项最基本、应用最多的能力。
虽然知道识读施工建造图很重要,但由于在大一学年学习《工程制图》时因空间想象能力差感到学习困难,在识读建筑工程图时因缺少感观认识和建筑构造、建筑结构等知识难以识读建筑施工图。
现在到大三下学期了,建筑识图基础不扎实的我开始时甚至惧怕在专业课中识读工程图。
有很多年教学经验的宋老师也知道在学生中存在一些像我这样的学生,他直接指出了原因和自己的建议。
听完老师的建议,我试着按照老师说的方法慢慢训练,这其中的辛苦过程我不愿描述,只是经过那一段的磨合期后,我现在可以看懂一般的图纸了。
拿一张建筑图中的一层平面图来说吧。
首先要读的肯定是《建筑设计说明》,这是看整个图集先要浏览一遍的,翻开一层平面图,很多轴线,标号,当然还有一个指北针,接着是平面图里面的内容了,楼梯,门窗,走廊,阳台,柱,梁,台阶,散水等等,这些基本的东西在以前的《工程制图》课程中就学过,也比较简单。
建筑工程制图与识图1. 介绍在建筑工程中,制图和识图是非常重要的环节。
建筑工程制图是指通过图纸和平面图来表达建筑设计的过程和结果。
而建筑工程识图是指通过图纸和平面图来理解和解读建筑设计的过程和结果。
本文将对建筑工程制图和识图进行详细介绍。
2. 建筑工程制图建筑工程制图是建筑设计的重要组成部分。
它是将设计师的想法和概念转化为具体的图纸和平面图的过程。
建筑工程制图可以分为以下几类:平面图是建筑工程制图中最常见的一种类型。
它用于展示建筑物在地平面上的布局和分布情况。
平面图通常包括建筑物的地形、建筑物的布局、房间的分配以及其它各种相关信息。
平面图的制作需要考虑建筑物的尺寸、比例、方向和相对位置等因素。
2.2 立面图立面图是展示建筑物外立面的图纸。
它包括建筑物的各个立面的外观、细节和装饰等。
立面图的制作需要考虑建筑物的比例、比例尺、材质和细节等因素。
2.3 剖面图剖面图是展示建筑物内部结构和布局的图纸。
它通过切割建筑物,将其内部结构呈现出来。
剖面图的制作需要考虑建筑物的比例、比例尺、高度和深度等因素。
细部图是展示建筑物细节的图纸。
它通常包括建筑物的构造、连接、裁剪和装饰等细节。
细部图的制作需要考虑建筑物的比例、比例尺、细节和材质等因素。
3. 建筑工程识图建筑工程识图是将建筑工程制图进行解读和理解的过程。
通过识图,我们能够了解建筑物的构造、功能和设计理念等。
建筑工程识图的过程包括以下几个方面:3.1 识别图纸的元素在识图过程中,首先需要识别和理解图纸中的各个元素。
这包括图例、比例尺、文字标注、符号和图形等。
识别这些元素可以帮助我们快速了解图纸的含义。
3.2 理解图纸的布局图纸的布局可以告诉我们建筑物的整体结构和分布情况。
通过理解图纸的布局,我们可以了解建筑物的不同部分以及它们之间的关系。
3.3 解读图纸的细节图纸中的细节可以告诉我们建筑物的详细信息和设计要求。
通过解读图纸的细节,我们能够了解建筑物的材料、装饰和施工等方面的信息。
建筑识图知识建筑识图是指通过观察、分析和理解建筑图纸来获取建筑信息和图纸图像的能力。
对于建筑行业的从业人员来说,掌握建筑识图知识是非常重要的。
下面我们就来了解一下建筑识图的一些基础知识。
首先,建筑识图的基础是掌握建筑图纸的基本符号。
建筑图纸包括结构平面图、立面图、剖面图、细部图等。
在图纸中,有很多线条和符号代表了不同的建筑元素和构造。
比如,实线代表墙体、柱子等主要结构构件,虚线则代表隐藏在墙体后面的构造,斜线代表切面,圆圈代表固定件等等。
熟悉这些基本符号对于正确识图非常重要。
其次,建筑识图要能够理解图纸中的比例关系。
建筑图纸通常都是按照比例绘制的,比如1:100、1:200等。
这意味着图纸上的尺寸与实际建筑的尺寸之间存在对应关系。
掌握了比例关系,我们就能根据图纸上所示的尺寸来推测实际建筑的尺寸。
另外,建筑识图需要了解一些基础概念。
比如平面图中的大致标高线的位置、标高表示地形高程的方法、不同材质的填充样式等等。
这些概念对于理解建筑图纸中的各种信息和构造非常有帮助。
另外,建筑识图还需要掌握一些基本的图形相似性。
建筑图纸中经常出现的一些图形,比如圆、矩形、三角形等,我们需要通过观察和比较,找出它们之间的相似性。
这样我们就能更加准确地理解图纸中所表达的建筑元素和构造。
最后,建筑识图需要具备良好的空间想象力。
建筑图纸通常是二维平面的,而实际的建筑是三维空间的,所以我们需要通过空间想象力来将平面图纸上的信息转化为三维建筑的形象。
这需要我们对建筑的各个部分和组成元素有较为清晰的认识和了解。
总之,建筑识图是建筑行业中非常重要的一项能力。
通过掌握建筑图纸的基本符号和比例关系,理解概念和图形的相似性,以及具备良好的空间想象力,我们就能更加准确地识别和理解建筑图纸中的各种信息和构造。
这对于从事建筑相关工作的人员来说是必不可少的技能,也是确保工作质量和安全的基础。
因此,我们需要持续学习和实践,提高自己的建筑识图能力。
建筑CAD—施工图识图《建筑 CAD—施工图识图》在建筑领域,施工图是指导施工的重要文件,而能够准确识图则是建筑从业者必备的技能之一。
建筑 CAD(计算机辅助设计)施工图以其精确、详细和直观的特点,成为了现代建筑设计与施工中不可或缺的一部分。
首先,我们来了解一下什么是建筑 CAD 施工图。
简单来说,它是利用计算机软件绘制的建筑图纸,包括平面图、立面图、剖面图、详图等。
这些图纸详细地展示了建筑物的各个部分的形状、尺寸、材料、构造以及施工要求等信息。
平面图是建筑 CAD 施工图中最基础也是最重要的一种。
它从上方俯视建筑物,展示了建筑物内部各个房间、走廊、楼梯等的布局。
通过平面图,我们可以清楚地了解建筑物的功能分区、房间大小和位置关系。
比如,在住宅平面图中,我们可以看到客厅、卧室、厨房、卫生间的分布;在商业建筑平面图中,则能看到店铺、通道、电梯等的安排。
立面图则是从建筑物的正面、侧面或背面观察得到的视图。
它展示了建筑物的外观造型、门窗位置和样式、外墙材料以及装饰线条等。
通过立面图,我们可以感受到建筑物的整体风格和外观效果。
比如,一栋现代风格的办公楼,其立面图可能会展现出简洁的线条、大面积的玻璃幕墙;而一栋传统风格的住宅,立面图可能会有坡屋顶、雕花栏杆等元素。
剖面图则是沿着建筑物的某个切面剖开所得到的视图。
它能够让我们看到建筑物内部的结构和层次,比如楼板、梁、柱的位置和关系,以及各种管道、线路的走向。
剖面图对于理解建筑物的内部构造和施工工艺非常有帮助。
详图则是对施工图中某些复杂部位或节点的放大和详细展示。
比如,门窗的节点详图会详细标注门窗框与墙体的连接方式、五金配件的规格;楼梯的详图会展示楼梯的踏步尺寸、栏杆高度等。
那么,如何读懂这些建筑 CAD 施工图呢?这需要我们具备一定的专业知识和识图技巧。
第一步,要了解图纸的比例和图例。
比例决定了图纸上的尺寸与实际尺寸的关系,图例则说明了图纸中各种符号和线条所代表的含义。
《建筑CAD绘图》课程标准【课程名称】《建筑CAD绘图》【适用专业】建筑工程施工专业1、前言1.1课程的性质《建筑CAD绘图》课程是建筑工程施工专业核心课程之一。
它应以建筑制图、建筑识图、房屋构造、施工技术、建筑结构、计算机基础等课程为基础,在掌握工程识图、计算机基本操作的基础上,通过对本课程的学习,使学生能掌握CAD绘图基本方法,会绘制建筑平面图、立面图、剖面图、基本三维图等。
1.2设计思路本课程的设计思路是遵循人的认知规律和职业能力的发展规律,打破传统学科课程以知识为主线构建知识体系的模式,采用以建筑识图的工作任务为引领,通过工作任务来整合相关知与技能,将该课程设计成任务引领型课程。
本课程所设计的相关工作任务是以建筑施工企业工作岗位作为课程主线,将本课程分解为AutoCAD 基础、基本操作方法、AutoCAD2008的坐标系、绘制与编辑二维图形、建筑工程图中的标注、绘制施工图的准备、绘制建筑平面图、绘制建筑立体图、绘制建筑剖面图、等几个逐步递进的任务,有利于学生循序渐进地从整体上认识和掌握建筑画图的过程。
课程内容与要求制图规范都作了较详细规定,并在活动设计中安排了多种实践活动。
同时按照岗位工作任务的操作要求,倡导学生在“做”中“学”。
按职业场景设置学习环境,发挥校企合作办学的优势,把课堂放在施工工地,真正使“学习与工作”融为一体,通过实践训练,以培养学生胜任建筑施工与管理岗位的识图能力,适应学生职业生涯发展的需要。
2、课程目标通过本课程的学习,熟悉建筑画图的相关知识,掌握建筑构造方法,掌握画图建筑施工图的基本技能,同时训练和发展空间想象能力,专业语言表达能力,具备诚实守信、善于沟通和共同合作的职业品质;形成一丝不苟、精益求精、吃苦耐劳的精神;树立优质服务意识,热爱本职岗位的工作,为职业能力的发展打下良好的专业基础。
知识目标:1、对整个CAD软件界面有充分的理解与认识;2、熟练的掌握绘图的基本命令;3、掌握设置符合国标的尺寸样式及进行正确标注;4、掌握属性图块的建立、使用及写块;5、会使用CAD画出平面图、立面图、剖面图;6、每应能取得全国初/中级CAD资格证书。
建筑工程施工图识读建筑工程施工图是施工过程中必不可少的重要文件,它提供了设计师对建筑物的构造和细节要求的详尽描述。
对于建筑专业人员来说,熟练掌握施工图的识读技巧至关重要。
本文将从几个方面介绍建筑工程施工图的常见内容和识读技巧。
1. 图纸种类建筑工程施工图通常包括平面图、立面图、剖面图、详图等多种图纸种类。
平面图是建筑物从上方看的俯视图,用于了解建筑物的整体布置;立面图是建筑物的外立面图,展示建筑物的立面特征;剖面图则是通过剖切建筑物,展示建筑构造和内部布置的截面图。
详图则对某一具体构件或局部进行了详细的描绘,比如柱子、梁等。
2. 线条表示施工图中的线条是表示物体边界和构造的重要手段。
通常情况下,实线表示实体部分,如墙体、梁柱等;虚线则表示隐藏或虚拟的部分,如隐蔽管线、虚拟剖面等。
各种线条的粗细和线型也有规范的标准,施工图中应该清晰明了地标示,以保证施工人员能准确理解。
3. 尺寸标注施工图上的尺寸标注是为了保证施工的准确性和一致性。
尺寸标注应该准确、清晰可读,并配上相应的标注文字。
常见的尺寸标注方法有标注线法、标注尺寸网法等。
标注线法是将标注文字和标注线一同绘制在图上,标注尺寸网法则是将标注文字放置在图的一侧,并用尺寸框将其连接到实体。
4. 图符表示施工图中的图符是一些用简化的图形或符号代表某些特定物体或构造的表达方式。
比如,在平面图中用实心圆表示柱子,梁则用横线表示;在剖面图中用箭头指示剖面方向,使用钻石形状表示断面坡度等。
熟悉常见的图符表示是识读施工图的重要一环,能够帮助读者快速理解图面内容。
5. 图例说明施工图上通常都会包括图例说明,用于解释图纸中所使用的各种图符、线型、符号等。
了解图例的含义能够帮助读者更好地理解图纸,并根据图例中的说明进行施工操作。
图例说明通常位于图纸旁边或者图纸底部,规范图例的使用能够提高施工图的可读性。
以上是对建筑工程施工图识读的简要介绍。
通过熟练掌握施工图的各种内容和技巧,建筑专业人员能够更好地理解设计意图,准确执行施工任务,确保建筑工程质量和安全。
