建筑电气CAD施工图纸识读方法

目录一建筑电气工程图基本知识 (2)（一）、建筑电气工程施工图概念 (2)（二）、建筑电气工程图的类别 (3)（三）、建筑电气工程施工图的组成 (3)二电气工程图的识读 (4)（一）、常用的文字符号及图形符号 (4)（二）、读图的方法和步骤 (6)（一）、模拟项目图纸组成 (21)（二）、电力系统的组成 (21)（三）、总干线 (21)（四）、配电系统识读 (21)（五）、平面图 (23)一建筑电气工程图基本知识（一）、建筑电气工程施工图概念建筑电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。

电气工程图的特点（1）建筑电气图大多是采用统一的图形符号并加注文字符号绘制的。

（2）建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。

（3）电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。

（二）、建筑电气工程图的类别1、系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式，也可以表示某一装置各部分的关系。

系统图包括供配电系统图（强电系统图）、弱电系统图。

供配电系统图（强电系统图）是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。

强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。

弱电系统图是表示元器件的连接关系。

包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。

2、平面图：是用设备、器具的图形符号和敷设的导线（电缆）或穿线管路的线条画在建筑物或安装场所，用以表示设备、器具、管线实际安装位置的水平投影图。

建筑电气施工图识图方法（I）一、电气施工图的特点1. 建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的；2. 电气线路都必须构成闭合回路；3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等。

4. 平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等，用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案，然后组织施工。

5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6. 安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸，对安装部件的各部位注有具体图形和详细尺寸，是进行安装施工和编制工程材料计划时的重要参考。

建筑电气施工图识图方法(I）一、电气施工图的特点1。

建筑电气工程图大多是采用统一的图形符号并加注文字符号绘制而成的;2。

电气线路都必须构成闭合回路;3. 线路中的各种设备、元件都是通过导线连接成为一个整体的；4. 在进行建筑电气工程图识读时应阅读相应的土建工程图及其他安装工程图，以了解相互间的配合关系；5. 建筑电气工程图对于设备的安装方法、质量要求以及使用维修方面的技术要求等往往不能完全反映出来，所以在阅读图纸时有关安装方法、技术要求等问题，要参照相关图集和规范。

二、电气施工图的组成1. 图纸目录与设计说明包括图纸内容、数量、工程概况、设计依据以及图中未能表达清楚的各有关事项。

如供电电源的来源、供电方式、电压等级、线路敷设方式、防雷接地、设备安装高度及安装方式、工程主要技术数据、施工注意事项等。

2. 主要材料设备表包括工程中所使用的各种设备和材料的名称、型号、规格、数量等，它是编制购置设备、材料计划的重要依据之一。

3. 系统图如变配电工程的供配电系统图、照明工程的照明系统图、电缆电视系统图等。

系统图反映了系统的基本组成、主要电气设备、元件之间的连接情况以及它们的规格、型号、参数等.4。

平面布置图平面布置图是电气施工图中的重要图纸之一，如变、配电所电气设备安装平面图、照明平面图、防雷接地平面图等,用来表示电气设备的编号、名称、型号及安装位置、线路的起始点、敷设部位、敷设方式及所用导线型号、规格、根数、管径大小等。

通过阅读系统图，了解系统基本组成之后，就可以依据平面图编制工程预算和施工方案,然后组织施工.5. 控制原理图包括系统中各所用电气设备的电气控制原理，用以指导电气设备的安装和控制系统的调试运行工作。

6。

安装接线图包括电气设备的布置与接线，应与控制原理图对照阅读，进行系统的配线和调校。

7. 安装大样图(详图)安装大样图是详细表示电气设备安装方法的图纸,对安装部件的各部位注有具体图形和详细尺寸,是进行安装施工和编制工程材料计划时的重要参考。

建筑电气施工图识读在建筑电气工程中，施工图是一份非常重要的文档，它不仅包含着工程项目的详细设计、施工、监理和验收的各种要求和规范，而且也是施工人员和监理人员进行实际操作的指南，因此对施工图的正确识读尤为重要。

本文将从建筑电气施工图的视图、符号法规及主要设备介绍三个方面介绍建筑电气施工图的识读方法。

一、视图1. 平面图建筑电气施工图中的平面图常为俯视图，是指将建筑物垂直于地面的剖面（俯视图）画在水平面上的图。

视图通常用实线表示。

建筑电气平面图包括插座、灯具、电气开关、开关插座板、排插等。

在平面图上，可以看到电器设备的平面布局，及其与墙体、柱子、门窗、机房等配套的布置关系。

从平面图中可以看出电气设备在不同位置的布置，以及贯穿每个电器设备的电源、补偿线等。

2. 立面图建筑电气施工图中立面图通常画在水平剖面的一侧，是指建筑物其中一面或一截画在垂直平面上的图。

立面图常用虚线表示。

电气设备中的立面图包括墙上开关、电源插座、强电箱等。

在立面图上可以看到不同楼层、不同房间各种设备的立面布局。

一般而言，水平默认为正东方向。

在立面图中也可以看到不同设备布置高度不同，以及电器设备所需的详细信息。

3. 剖面图建筑电气工程的剖面图是指将建筑物沿着竖直方向做横剖面，然后将剖面的图画成的图。

剖面图通常用虚线表示。

电气剖面图主要包括各种线路、各种仪表箱、吊柜、各种预留口等。

二、符号法规1. 线路符号建筑电气线路符号一般用实线细线、虚线和点划线表示。

其中：实线表示电源线和负载线；虚线表示控制线；点划线表示连通线（一般用在多项连通中，表示多条连通线的内容相同）。

具体的电线符号表示如下：•直线表示电源线。

•直角符号表示弯曲。

•单红和单绿表示两根单线路。

•多根红和多根绿表示多根线路组成的一组带电缆。

•宽灰线表示接地线。

2. 设备符号建筑电气设备符号也是需要掌握的，主要包括以下几个方面：•各种灯具：电气施工图中的灯具，包括顶灯、壁灯、射灯、户外照明灯等。

建筑电气施工图的识读教学教案一、教学目标：1. 让学生掌握建筑电气施工图的基本概念和组成。

2. 培养学生识读建筑电气施工图的能力。

3. 使学生了解建筑电气施工图的符号、标注和表示方法。

二、教学内容：1. 建筑电气施工图的基本概念和组成。

2. 建筑电气施工图的符号、标注和表示方法。

3. 建筑电气施工图的识读方法及步骤。

4. 常见建筑电气设备施工图的识读案例。

三、教学方法：1. 采用讲授法，讲解建筑电气施工图的基本概念、组成、符号、标注和表示方法。

2. 采用案例分析法，分析常见建筑电气设备施工图的识读方法。

3. 采用实践教学法，让学生动手练习识读建筑电气施工图。

四、教学准备：1. 准备建筑电气施工图的相关教材和参考资料。

2. 准备计算机和投影仪，用于展示案例和讲解。

3. 准备建筑电气设备施工图的样本，用于实践教学。

五、教学过程：1. 引入新课：介绍建筑电气施工图的基本概念和重要性。

2. 讲解建筑电气施工图的组成，包括电气设备、电气线路、保护设备等。

3. 讲解建筑电气施工图的符号、标注和表示方法，如电源、开关、插座、照明设备等。

4. 分析常见建筑电气设备施工图的识读方法，如照明系统、动力系统、控制系统等。

5. 实践教学：让学生动手练习识读建筑电气施工图，教师巡回指导。

7. 作业布置：让学生课后识读一些建筑电气设备施工图，加强实践能力。

六、教学评估：1. 课堂讲解评估：观察学生对建筑电气施工图的基本概念、组成、符号、标注和表示方法的掌握程度。

2. 实践操作评估：检查学生在实践过程中对建筑电气施工图的识读能力和技巧。

3. 作业评估：定期检查学生课后作业，评估他们对建筑电气施工图识读的掌握情况。

七、教学反馈与调整：1. 根据教学评估结果，了解学生在学习过程中的困难和问题，及时进行针对性的讲解和辅导。

2. 针对学生的掌握情况，调整教学进度和教学方法，以提高教学效果。

3. 鼓励学生积极参与课堂讨论，提出问题和建议，不断优化教学过程。

建筑电气施工图的识读—.基础知识1常用电线（1）裸导线： 裸电线：TY 铜质圆单线 裸绞线：TJ 铜绞线 □ B □口 □— 电线标称截面（mm 2）绝缘材料（v 为聚氯乙烯塑料绝缘，x 为橡胶绝缘）导体材料（L 为铝芯 表示布线用的电线导线的性能（ZR 表示阻燃BV 铜芯塑料绝缘线BLV 铝芯塑料绝缘线BLVV 铝芯塑料绝缘护套线例：BV2.5 BVV42 :电缆多芯导线铜芯省略）NH 表示耐火）BX 铜芯橡胶绝缘线BVV 铜芯塑料绝缘护套线ZRBLV25 NHBX10在电路中起着输送和分配电能的作用。

电缆的组成 线芯，绝缘 层保护层电缆按用途可分为电力电缆：用来输送和分配大功率电能聚氯乙烯绝缘VV 。

聚氯乙烯护套电力电缆 VLV般为架空线路的主体，输送电能LY 铝质圆单线LJ 铝绞线 LGJ 钢芯铝绞线例：VV22—4X 120+ 1 X 50表示4根截面为120mm2和1根截面为50mm2的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套五芯电缆。

交联聚乙烯绝缘YJV聚氯乙烯护套电力电缆YJLV例：YJV22 ——4X 120表示4根截面为120mm2的铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套4芯电力电缆2:控制电缆，用于传输控制电流常用控制电缆KVV KVLV3:通信电缆：用于传输信号和数据(1)电话电缆HYY HYV(2)同轴射频电缆STV—75—4D电缆按绝缘层可分为油浸纸绝缘Z 橡皮绝缘X塑料绝缘VY电缆附件电缆终端头：电缆与配电箱的连接处，一根电缆，两个电缆头电缆中间头：用于电缆的延长，隔250m设一个三：母线1:软母线用于35kv以上高压配电装置中2:硬母线用于高低压配电所TMY硬铜母线LMY硬铝母线四：线路敷设代号SR用金属线槽敷设PC用硬塑料管敷设PEC用半硬塑料管敷设五：线路敷设部位代号WE沿墙明敷CE沿顶棚明敷BE沿屋架明敷CLE沿柱明敷WC沿墙暗敷CC沿梁暗敷BC沿屋架暗敷CLC沿柱暗敷FC沿地板暗敷SCC在吊顶内敷设六:线路在平面图上的表示a—b(c x d)e—fA :线路编号b:导线型号c:导线根数d:导线截面E:线路敷设方式f:线路敷设部位例：n 1.bv—3X 4sc20—fc表示。

电气施工图识读指导书（一）建筑电气工程施工图的图样类别建筑电气工程施工图的图样一般有电气设计说明、电气总平面图、电气系统图、电气平面布置图、电路图、接线图、安装大样图、电缆清册、图例及设备材料表等。

1、电气总平面图电气总平面图是在建筑总平面图上表示电源及电力负荷分布的图样，主要表示各建筑物的名称或用途、电力负荷的装机容量、电气线路的走向及变配电装置的位置、容量和电源进户的方向等。

通过电气总平面图可了解该项工程的概况，掌握电气负荷的分布及电源装置等。

一般大型工程都有电气总平面图，中小型工程则由动力平面图或照明平面图代替。

2、电气系统图电气系统图是用单线图表示电能或电信号按回路分配出去的图样,主要表示各个回路的名称、用途、容量以及主要电气设备、开关元件及导线电缆的规格型号等。

通过电气系统图可以知道该系统的回路个数及主要用电设备的容量、控制方式等。

建筑电气工程中系统图用的很多，动力、照明、变配电装置、通信广播、电缆电视、火灾报警、防盗保安等都要用到系统图。

3、电气平面布置图电气平面布置图是在建筑物的平面图上标出电气设备、元件、管线实际布置的图样，主要表示其安装位置、安装方式、规格型号数量及防雷装置、接地装置等.通过平面图可以知道每幢建筑物及其各个不同的标高上装设的电气设备、元件及其管线等。

建筑电气平面图用得很多，动力、照明、变配电装置、各种机房、通信广播、电缆电视、火灾报警、防盗保安、微机监控、自动化仪表、防雷接地等都要用到平面图。

4、电路图电路图人们习惯称为控制原理图,它是单独用来表示电气设备及元件控制方式及其控制线路的图样，主要表示电气设备及元件的起动、保护、信号、联锁、自动控制及测量等.通过控制原理图可以知道各设备元件的工作原理、控制方式，掌握建筑物的功能实现方法等.控制原理图用的很多，动力、变配电装置、火灾报警、防盗保安、电梯装置等都要用到控制原理图，较复杂的照明及声光系统也要用到控制原理图.5、接线图接线图是与电路图配套的图样,用来表示设备元件外部接线以及设备元件之间接线的。

建筑电气施工图识图教程建筑电气施工图识图教程一、前言建筑电气施工图识图是建筑电气专业人员必备的基本技能之一。

本文档旨在为初学者提供详细的教程，帮助他们在识图过程中能够准确理解和应用施工图中的电气符号，具备正确的操作和判断能力。

下面将详细介绍识图的步骤、常见的电气符号及其含义，并附上实例操作。

二、识图步骤1. 熟悉施工图布局：首先，对施工图的整体布局进行分析，了解各个电气设备所在位置及其连接关系，以便更好地理解后续电气符号的意义。

2. 分析电气符号：仔细观察施工图中所出现的各种电气符号，包括线路符号、设备符号和注释符号等，理解每个符号的含义及其所代表的电气设备或装置。

3. 识别电气线路：根据施工图中的线路符号，判断每个线路的功能（如供电线路、照明线路、插座线路等）及其连接方式，并理解线路符号的表示方法。

4. 梳理电气设备：通过施工图中的设备符号，了解每个电气设备的种类及其功能，并能够区分主要设备和辅助设备，如开关、照明灯具、插座等。

5. 解读注释说明：施工图中通常有一些注释说明，包括文字说明、数字标记等，这些注释对于更好地理解电气图纸至关重要，需要细读并理解其含义。

三、常见的电气符号及其含义1. 线路符号：线路符号是电气图纸中最基本的符号，用来表示不同种类的线路，如直线、弯线、悬挂式线路等。

2. 设备符号：设备符号用于表示各种电气设备，如开关、灯具、插座等，在施工图中通常用简化的图形来表示。

3. 注释符号：注释符号用于提供更详细的说明和标示，如电线尺寸、电流限制等重要信息。

四、示例操作下面通过一个示例来演示如何进行建筑电气施工图的识图。

1. 确定线路：根据施工图中的线路符号，标示出不同功能的线路，如照明线路、插座线路等。

2. 识别设备：通过施工图中的设备符号，辨认出不同的电气设备，如开关、灯具、插座等。

3. 理解连线关系：根据施工图中的线路符号和设备符号，判断不同设备之间的连线关系，如开关与照明灯具的连接方式。

建筑电气施工图识图步骤和方法（3）四、建筑电气工程图的特点在GB 6988《电气制图》系列标准中将电气图划分为15类。

而建筑电气工程图的内则主要是系统图、位置图（平面图）、电路图（控制原理图）、接线图、端子接线图、设备材料表等。

建筑电气工程图不同于机械图、建筑图，掌握建筑电气工程图的特点，对阅读建筑电气工程图将会提供很多方便。

它们的主要特点是：1、建筑电气工程图大多数是采用统一的图形符号，并加注文字符号绘制出来的。

图形符号和文字符号就是构成电气工程语言的“词汇”。

因为构成建筑电气工程的设备、元件、线路很多，结构类型不一，安装方式各异，只有借用统一的图形符号和文字符号来表达，才比较合适。

所以，绘制和阅读建筑电气工程图，首先必须明确和熟悉这些图形符号所代表的内容和含义，以及它们之间的相互关系。

2. 任何电路都必须构成其闭合回路。

只有构成闭合回路，电流才能流通，电气设备才能正常工作。

一个电路的组成，包括四个基本要素，即电源、用电设备导线和开关控制设备。

当然，要正确读懂图纸，还必须了解设备的基本结构、工作原理、工作程序、主要性能和用途等。

3. 电路中的电气设备、元件等，彼此之间都是通过导线将其连接起来，构成一个整体。

导线可长可短，能够比较方便地跨越较远的空间距离。

所以电气工程图有时就不像机械工程图或建筑工程图那样比较集中、直观，有时电气设备安装在A处，而控制设备的信号装置、操作开关则可能在B处。

这就要将各有关图纸联系起来，对照阅读。

一般而言，应通过系统图、电路图找联系，通过布置图、接线图找位置，交错阅读，这样读图的效率才可以提高。

4. 建筑电气工程施工往往与主体工程（土建工程）及其他安装工程（给排水管道、工艺管道、采暖通风管道、通讯线路、消防系统及机械设备等安装工程）施工相互配合进行。

例如，电器设备的布置于土建平面布置、立面布置有关；线路走向与建筑结构的梁、柱、门窗、楼板的位置、走向关系，还与管道的规格、用途、走向有关；安装方法与墙体结构有关；特别是一些暗敷线路、电气设备基础及各种电气预埋件更于土建工程密切相关。

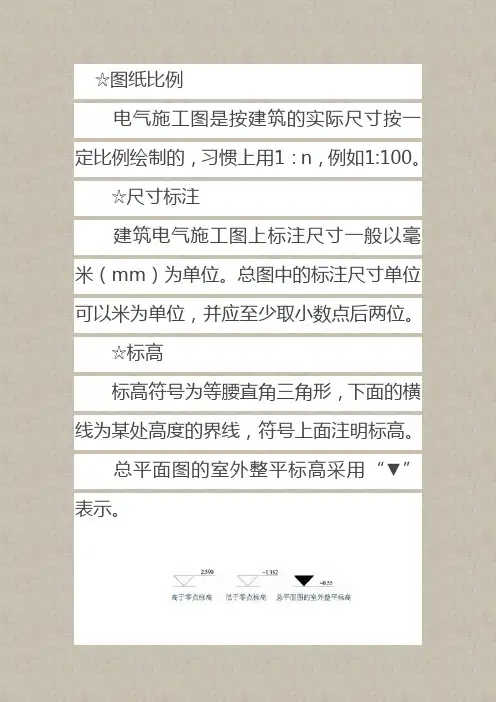

建筑电气施工图识图步骤和方法（2）三、建筑电气工程图的基本规定在工业与民用建筑中离不开图纸，建筑设计院设计、绘制图纸，建筑施工单位按图纸组织工程施工，所以图纸必须有设计和施工等部门共同遵守的一定的格式和一些基本规定、要求。

这些规定包括建筑电气工程图自身的规定和机械制图、建筑之图等方面的有关规定。

1、图纸的格式与幅面尺寸。

（1）图纸的格式。

一张图纸的完整图面是由边框线、图框线、标题栏、会签栏组成，其格式如图1-9所示。

（2）幅面尺寸。

由边框线所围成的图面，称为图纸的幅面。

幅面尺寸共分五类：A0~A4，其尺寸见表1-1。

A0~A2号图纸一般不可以加长，A3、A4号图纸可根据需要加长。

加长号图纸幅面尺寸见表1-2。

表 1-1 基本幅面尺寸单位：mm幅面代号A0A1A2A3A4宽×长（B×L）841×1189594×841420×594297×420210×297边宽（C）105装订侧边宽25表1-2 加长幅面尺寸单位：mm代号尺寸A3×3420×891A3×4420×1189A4×3297×630A4×4297×841A4×5297×10512、标题栏用以确定图纸的名称、图号、张次、更改和有关人员签署等内容的栏目，称为标题栏。

标题栏又名图标，它的方位一般在图纸的下方或右下方。

标题栏中的文字方向为看图方向，即图中的说明、符号均应以标题栏的文字方向为准，这样有助于读图。

标题栏的格式，目前我国尚没有统一规定，各设计部门标题栏格式都不一样。

通常采用的标题栏格式应有：设计单位、工程名称、项目名称、图命、图别、图号等，见图1-10。

3、图幅分区。

电气图上的内容有时是很多的，特别对于一些幅面大而内容复杂的图，需要进行分区，以便于在读图或更改图的过程中，能迅速找到相应的部分。
