空气处理机组原理
空气处理机组是一种运用空气传热和湿度调节原理来对室内空气进行处理的设备。
其主要原理包括以下几个方面：
1. 空气循环：空气处理机组通过内部的风机将室内空气引入机组内部，经过过滤处理后再重新排出室内。
这样可以不断循环处理空气，达到净化室内空气的目的。
2. 空气过滤：空气处理机组内部配备高效过滤器，可以对空气中的颗粒物、尘埃、花粉、细菌等进行过滤，使室内空气更加清洁。
3. 空气加热：在冬季，为了提高室内温度，空气处理机组可通过加热器对进入的空气进行加热处理，同时也可根据需要控制加热器的工作温度和加热量。
4. 空气除湿：在夏季或潮湿环境下，空气处理机组可以通过冷凝器冷却空气，将其中的水分凝结成水滴，然后通过排水装置排出。
这样可以有效降低室内湿度。
5. 空气送风：经过处理后的空气通过风管网络送至室内各个房间，达到通风换气和气流平衡的效果。
综上所述，空气处理机组通过循环、过滤、加热和除湿等原理对室内空气进行处理，实现净化、调温和调湿的效果，为人们提供一个舒适、健康的室内环境。
组合式空调机组技术说明：组合式空调机组特点一、优越的箱体结构1）箱体卓越的机械强度⏹机组采用加强型框架结构，框架由铝型材通过高强度的尼龙三角联接器联接而成，铝型材采用6063T6合金以保证机组更坚固的结构强度；⏹箱体面板为双壁结构，内部采用无氟聚氨脂封闭发泡作为保温材料，具有极好的刚性；⏹箱内合理设计中间连接支撑，使得机组受力更合理，可以保证机组在高压下不发生永久性变形。
2）箱体绝佳的密闭性a)箱体与面板采用双“线接触”防漏风设计，严实稳固，永久性密闭防漏风，“线接触”是目前应用于少数净化空气处理机组和大量船舶密封处理的技术，大家都知道在同样压力下接触面积越小压强越大，密封效果越集中，示例如图：BCA如图所示“C”形状的物体更容易在红色的弹性保温介质上产生局部的密度变化保证最佳的防漏风，同时由于接触面类似于一条直线所以也称之为“线接触”结构。
“线接触”铝合金框架组合式空气处理机组正是应用这一物理原理，在机组的面板与框架之间巧妙的设计了两道“线接触”尖角，保证了整机密封性。
b）盘管段进出水管密封：对于大风量组合式，由于表冷器是多组并联层叠安装，所以进出水管较多，如果处理不当，会造成相当大的漏风率。
空调箱内部采用独特工艺，使用专用的发泡密封工艺技术，彻底杜绝漏风的可能性。
c）段体连接：机组段与段连接处采用专用的密封保温加强措施，使段间渗进的气流改变方向，隔绝气流的渗入。
3）箱体优越的热性能a）箱体铝合金型材防冷桥优化设计：型材中间嵌入PA66尼龙隔热条，使内框和外框架没有金属直接接触，彻底消除框架冷桥；风阀，接水管和检修门等外部件通过隔热材料固定，机组在高湿环境中不会有凝露产生；在箱外露点温度28.2℃～26.2℃，箱内干球温度7℃，相对湿度95%的恶劣工况下测试，机组无凝露现象。
b）面板外板为彩涂板（标配），内板为镀铝锌板（标配），镀铝锌板使用寿命是镀锌板的2~6倍，光热反射能力是镀锌板的2倍；内板和外板间用特制的绝热材料隔开，内填聚氨脂绝热材料，高压均匀无氟发泡，密度高达50kg/m3；箱体传热系数低至0.9W/(m2.K)。
麦克维尔空调末端产品多年以来，麦克维尔（McQuay ）一直向社会提供多种类型高品质的空气处理系统，并在国际上赢得了良好的声誉。
麦克维尔末端产品是在继承以往末端产品优点的基础上，引进国外公司先进技术和生产工艺开发而成的。
风机盘管机组包括卧式暗装、立式暗装、卧式明装、立式明装、卡式五大系列。
麦克维尔风机盘管产品在出厂前，均经过严格测试，产品均已取得中国权威的“CRAA 产品认证证书”。
麦克维尔MSW/MDW 系列柜式空气处理机，采用高强度箱体、专业选型和精密加工的盘管、高效低噪风机以及过滤器，该系列机组采用了先进的技术，高效节能、结构合理、外形美观，可广泛适用于宾馆、商场、机场、医院、工厂、科研生产单位和办公楼等中央空调工程。
ISO9001:2008质量管理体系认证9601019ISO 14001环境质量体系认证EMS 80362工业产品生产许可证中国制冷空调工业协会推荐产品测试中心通过中国合格评定国家认可委员会认可检测CNAS L0778BS-OHSAS18001职业健康安全体系认证卧式暗装风机盘管机组MCW轻巧■ 机组整体轻巧美观，结构紧凑坚固。
■ 机身高度仅235m m ，可以安装在相当狭小的天花吊顶内。
静音■ 配置低噪声电机驱动宽叶轮低转速风机，出厂前逐一经过严格的测试。
■ 叶轮风口与热交器间的距离经过精确测试，使气流更加合理。
■ 内部贴有高效吸音保温材料，最大限度的降低机组噪声。
灵活■ 产品线齐全，小巧型机组、低噪型机组、大温差机组、四管制机组，满足不同应用场合的需求。
■多种机外静压可选，适应不同距离的送风要求。
■ 下回风箱/后回风箱可选，且可以现场改变，机组左右式可选，安装省时省力。
■ 机组可提供更多的如过滤网、光触媒杀菌、电加热等可选件。
防漏■ 凝结水盘采用冷轧钢板整体一次冲压成型，双面喷塑，盘体外紧密粘贴优质保温材料，外观精美、防凝露。
■ 特有的独立安装支架，无焊缝、焊点，无需螺栓固定，避免破坏水盘保温层，彻底杜绝冷桥。

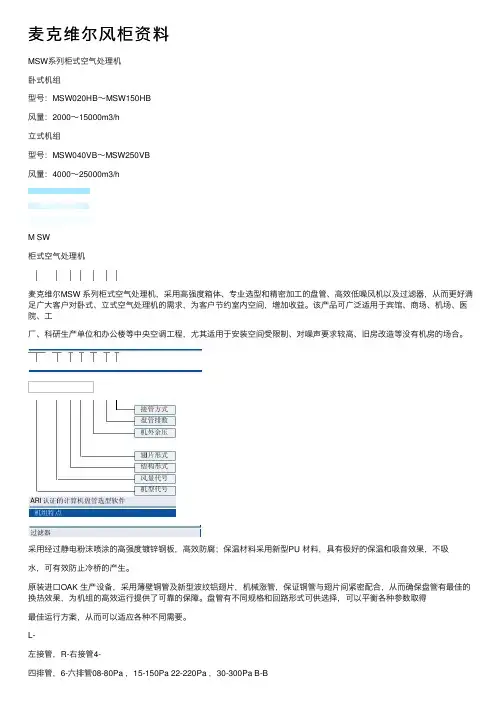

麦克维尔风柜资料MSW系列柜式空⽓处理机卧式机组型号：MSW020HB～MSW150HB风量：2000～15000m3/h⽴式机组型号：MSW040VB～MSW250VB风量：4000～25000m3/hM SW柜式空⽓处理机麦克维尔MSW 系列柜式空⽓处理机，采⽤⾼强度箱体、专业选型和精密加⼯的盘管、⾼效低噪风机以及过滤器，从⽽更好满⾜⼴⼤客户对卧式、⽴式空⽓处理机的需求，为客户节约室内空间，增加收益。
该产品可⼴泛适⽤于宾馆、商场、机场、医院、⼯⼚、科研⽣产单位和办公楼等中央空调⼯程，尤其适⽤于安装空间受限制、对噪声要求较⾼、旧房改造等没有机房的场合。
采⽤经过静电粉沫喷涂的⾼强度镀锌钢板，⾼效防腐；保温材料采⽤新型PU 材料，具有极好的保温和吸⾳效果，不吸⽔，可有效防⽌冷桥的产⽣。
原装进⼝OAK ⽣产设备，采⽤薄壁铜管及新型波纹铝翅⽚，机械涨管，保证铜管与翅⽚间紧密配合，从⽽确保盘管有最佳的换热效果，为机组的⾼效运⾏提供了可靠的保障。
盘管有不同规格和回路形式可供选择，可以平衡各种参数取得最佳运⾏⽅案，从⽽可以适应各种不同需要。
L-左接管，R-右接管4-四排管，6-六排管08-80Pa ，15-150Pa 22-220Pa ，30-300Pa B-B型铝翅⽚H-卧式，V-⽴式050-风量为5000m 3/h ，其它依此类推MSW-麦克维尔柜式空⽓处理机采⽤⾼效前倾多翼风机，具有风量⼤、噪⾳低及性能稳定可靠的特点。
风机的轴承具有⽆需添加润滑油的特点，为客户节约维护费⽤。
在进风⼝处配有初效尼龙⽹过滤器，还可以根据客户的具体要求加装板式过滤器。
麦克维尔拥有⾃主的知识产权的MS-85选型软件，是经过美国ARI 协会权威认证的选型软件，其计算结果及按其计算结果⽣产的产品都通过了极为严格的检验，从⽽为机组MSW 系列产品具有机外余压⾼、冷量⼤的特点，且体积⼩，结构简单，便于安装维修。
M SW柜式空⽓处理机说明：■以上参数为标准机型的参数；如有特殊要求，麦克维尔将提供特别设计；■标准回风制冷⼯况：27℃（⼲球）/19.5℃（湿球）；标准新风制冷⼯况：34℃（⼲球）/28℃（湿球）；■标准制冷进出⽔⼯况：进⽔7℃，出⽔12℃；■标准回风制热⼯况：21℃（⼲球）；标准新风制热⼯况：0℃（⼲球）；■标准制热进出⽔⼯况：进⽔60℃，出⽔50℃；■表中所列机组重量为机组净重量，运⾏重量将增加20％左右；■标准机组为不带热⽔盘管机组，如需增加热⽔盘管，机组的机外余压及外形尺⼨应作相应调整；■本系列参数是在海拔⾼度为0m时的参数，海拔⾼度变化会影响机组的性能参数；■上表中（）内数值为6排管机组的电机功率。
美的MDV-250W/SN1-8R1商用中央空调是美的推出的一款产品，以下是其部分参数：•型号：MDV-250W/SN1-8R1。
•室外机电源：380V，3N~50Hz。
•IPLV(C)：6.0。
•能效等级：新3级。
•能效比：3.1。
•制冷剂：R32。
•匹数：5匹。
•电辅加热：支持。
•制冷量：12000瓦。
•制冷功率：4700瓦。
•制热量：4200瓦。
•制热功率：13600瓦。
•电辅加热功率：1050瓦。
•循环风量：2000立方米。
•室内机噪音：41-48-52分贝。
•室外机噪音：54分贝。
•制冷面积：57-88平方米。
•制热面积：53-77平方米。
此外，美的商用空调还有其他系列，如美的变频柜机5匹冷暖立式商用空调冷静星等，这些产品的参数如下：•品牌：美的（Midea）。
•系列：冷静星。
•型号：RFD-120LW/BSDN8Y-PA401(B3)。
•柜机套机：极地白。
•颜色：白。
•空调类型：立柜式空调。
•冷暖类型：冷暖。
•整机质保年限：6年。
•部件保修期：3年。
•变频/定频：变频。
•国家能效等级：新3级。
•能效比：3.1。
•制冷剂：R32。
•匹数：5匹。
•电辅加热：支持。
•制冷量：12000瓦。
•制冷功率：4700瓦。
•制热量：4200瓦。
•制热功率：13600瓦。
•电辅加热功率：1050瓦。
•循环风量：2000立方米。
•室内机噪音：41-48-52分贝。
•室外机噪音：54分贝。
•制冷面积：57-88平方米。
•制热面积：53-77平方米。
•建议适用面积：其它。
•扫风方式：上下/左右扫风。
•高温制冷：支持。
•低温启动：支持。
•电源电压：380伏特。
•内机尺寸（宽×高×深）：585×1830×405毫米。
•外机尺寸（宽×高×深）：946（990）×810×420毫米。
•内机重量：59千克。
•外机重量：106千克。
•其他特性包括智能APP远程控制、自动清洁、独立除湿、精确控温、智能分区送风等，但不包括睡眠模式、CCC认证编号等信息，具体信息可以咨询美的空调客服人员了解，以获取最新、最准确的信息和数据。
空气处理机组选型指导由于空气处理机组型号众多，配置也各不相同，因此价格差异很大；在选型中除了要满足客户需要之外，特别要考虑的是机组的价格，为了有助于各工程师和分公司选择更低成本的机组以增加市场竞争力，特编写此选型指导。
一、MHW/MSW/MDW/MDM机型的选择1.我们公司现有的空气处理机组一共有四种形式，其中MHW/MSW为单壁面板，MDW/MDM为双壁面板，四种机组的价格成本和比较见下表（均为初效、表冷4排、送风三个功能段）2.价格系数以同风量的MDM机组为基准，由上表可以看到，相同风量和静压要求下，机组的价格由MHW-MSW-MDW-MDM逐渐增高（另外MDM机组也有25mm/30mm/50mm三种面板形式，整机价格25mm系列约比30mm便宜4～5％，50mm系列约比30mm贵10～15％左右）。
3.从价格成本因素考虑，因此第一，应从客户对面板的要求来初步区分应该选择单壁系列还是双壁系列的机组，如果客户对面板没有特殊要求，应优先选择单壁系列的MHW和MSW风柜机组；如果需要采用双壁面板，也是在客户要求范围内选择薄的面板厚度的机组。
第二，由于MHW采用直驱的电机，因此不能调整机外静压，如果客户要求的机外静压与标准的不一致，则无法使用；其余的机组因为采用皮带传动，可通过更改皮带轮来调整风机转速，以达到调整机组的风量和静压的目的。
第三，MHW/MSW/MDW均有最大风量和风压的使用限制，因此当客户要求的风量和机外静压过大时，就有可能只能选择MDM机组来制作。
第四，MHW/MSW/MDW为标准功能段的机组，如果客户要求其他的组合功能段，一般也只能采用MDM的机组来设计。
二、MDM面板厚度的选择：1.MDM机组三种面板厚度主要是根据机组的风量和风压来进行选择，不同面板的厚度采用的铝合金框架不同，强度不一样，因此机组所能承受的风量和风压也不同，具体的区别见下表：，、机外静压＝B+C（如果新风管阻力大于回风管，则B更改为A，下同）风机的静压＝B+C+K+L+M+N+P+Q+R+S机组最大负压X＝B+K+L+M+N机组最大正压Y＝C+P+Q+R+S3.在通常情况下，设计院只是给出机外静压，并不分别给出送回风管的阻力值，为了计算机组承压，可按照B=C=0.7*机外静压来校核送回风管的阻力（需要注意区分的是机组直接回风或直接送风的情况。
空气处理机组的介绍本帖最后由155****7963于 2015-12-15 15:12 编辑空调箱是一款以冷冻水/热水为冷、热源的中央空调末端设备，在结构上将表冷器、风机、水盘等集中为一体对外输出冷气或暖气，从面板结构上分为单壁空气处理机组和双壁空气处理机组，从机组形式上分为卧式机组和立式机组。
它广泛应用于工厂、超市、餐厅、连锁店、娱乐等场所。
单壁空气处理机组双壁空气处理机组卧式机组立式机组一.空调箱的原理及结构空调箱是将空气过滤器、表冷器、加热器、加湿器等空气处理部件，整体装在一个立/卧柜式箱体内而形成的机组。
空调箱是不带制冷机的，由集中的冷、热源提供冷、热水。
根据机外余压大小可分为两种:一种是机外余压较大的，可以接风管:另一种是机外余压较小的，一般不接风管。
柜式空调机组具有占地面积小、安装简便、使用灵活等优点，多使用在面积不大或比较分散的大房间，也有将多台柜式空调机组分散布置在面积较大的空调房间里使用的。
但柜式空调机组的机外余压一般不是很大，难以用在有较长距离的风管或有较多风管弯头的空调系统。
新风空调机组是将一些处理功能段和风机等组合在一起而形成的整体机组。
其主要特点是机组的高度小，安装方便，适合于吊装在吊顶内，可不占用机房面积，适用于建筑物层高低的场合。
但由于机组高度的限制，机组处理空气量有限，最大可达15000m训，且机组的表冷段换热器的排数一般为4~8排，因此机组的空气处理能力有限。
新风机组一般采用低噪声双吸离心风机。
该类风机具有能耗低、噪声小、静压高、经久耐用等优点。
这种机组常作为新风机组使用，也可作为空调机组使用。
二.空调箱的使用分类以及各功能段的介绍空调箱又称组合式空气处理机组，即由不同功能段组合起来，实现对空气的温度、湿度及洁净度的处理。
空调箱从大的方面根据服务对象的不同可分为：舒适性空调和工艺性空调各种规格的空调机组都有以下功能，可供设计单位和用户按需要进行组合选用，同时，可根据用户需要进行非标空调机组设计和制造。
