《条码技术与应用高职高专》精品PPT课件
- 格式：ppt
- 大小：20.28 MB
- 文档页数：26
下载文档原格式
合集下载
条码技术PPT课件
规则排列 设备识读
脉冲 数字 信号
译码器 二进制 数据 计
十进制
算
信息 通信 机
.
12
二.条码的基本结构与术语
静区
起始 字符
数据 字符
校验 字符
终止 字符
静
.
13
.
14
二.条码的基本结构与术语
静区：位于条形码符号两侧的无任何符号 及信息的白色区域，其作用是提示条形码 阅读器准备扫描条形码符号。
.
27
.
28
(三)25条码
25条码是一种只有条表示信息的非连续 型条码。它的字符集为数字0-9。每一个 条码字符由规则排列的5个条组成，其中 有两个条为宽单元，其余的条和空、字符 间隔是窄单元，故称之为25条码。
.
29
25条码
.
30
(四) 交插25码
交插25码是一种条空均表示信息的连续型、非定 长、具有自校验功能的双向数字式码制，其字符 集为数字0~9。交插25条码的每一个条码字符由 5个单元组成，其中两个是宽单元，三个是窄单 元。编码字符个数为偶数，所有奇数位置上的数 据以条编码，偶数位置上的数据以空编码。如果 为奇数个数据编码，则在数据前补一位0，以使 数据为偶数个数位。
.
5
(一)条码的产生与发展
20C40年代，美国的两位工程师乔.伍德兰 和贝尼.西尔佛开始研究用代码表示食品项 目和相应的自动识别设备，并于1949年获 得了美国专利。在这之前的专利文献中始 终没有关于条码技术的记录，也没有投入 实际应用的先例。这种代码图案很像微型 射箭靶，因此也被称为“公牛眼”代码。
(三)按字符个数是否固定分 定长条码、非定长条码
.
19
条码技术与应用概述
第一章 条码技术概述
第一节 条码技术的历史、现状及发展趋势 第二节 条码技术与自动识别技术 第三节 条码的基础知识 第四节 条码技术与信息编码技术 第五节 条码技术与数据库技术 第六节 条码技术的特点
第一节 条码技术的历史、现状及发 展趋势
一、条码技术的起源与发展 二、条码技术在我国的应用和发展 三、条码技术的发展方向
第四节 条码技术与信息编码技术
1、代码的定义 代码也叫信息编码，是作为事物（实体）惟一标识 的、一组有序字符组合。它必须便函于计算机和 人的识别与处理 2、代码的作用 惟一化、规范化、系统化 3、代码设计的原则 惟一性、简单性、易识别性、可扩充性、合理性、 规范性、快捷性、连续性、系统性、可扩展性
3、20世纪80年代以来，人们围绕如何提高条 码符号的信息密度开展了多项研究工作。 信息密度是描述条码符号的一个重要参数。 通常把单位长度中可能编写的字母数叫做 信息密度，记作：字母个数/cm 4、自动识别技术的发展
二、条码技术在我国的应用和发展
1、我国条码应用发展历程 2、中国条码推进工程
三、条码技术的发展方向
射频识别和条码一样是非接触式识别技术， RF识别技术可读数公里外的标签 。 RF识别的缺点挂签成本相当高，而且一般 不能随意扔掉，而多数条码扫描寿命结束 时可扔掉。 RF、声音、视觉等识别技术目前不如条码 技术成熟，其技术和应用的标准也还不够 健全 。
第三节 条码的基础知识
1、条码的基本概念 2、条码的符号结构 3、条码的分类
6、各种自动识别技术比较
OCR的优点是人眼可读、可扫描，但输入速度和 可靠性不如条码，数据格式有限，通常要用接触 式扫描器 。 MICR是银行界用于支票的专用技术，在特定的领 域中应用，成本高，而接触识读，可靠性高。 磁条技术是接触识读、数据可做部分读写操作、 给定面积编码容量比条码大、对于物品逐一标识 成本比条码高，而且接触性识读最大缺点就是灵 活性太差。
条码技术应用与实训条码技术与应用教案(第9章 条码技术的发展)1

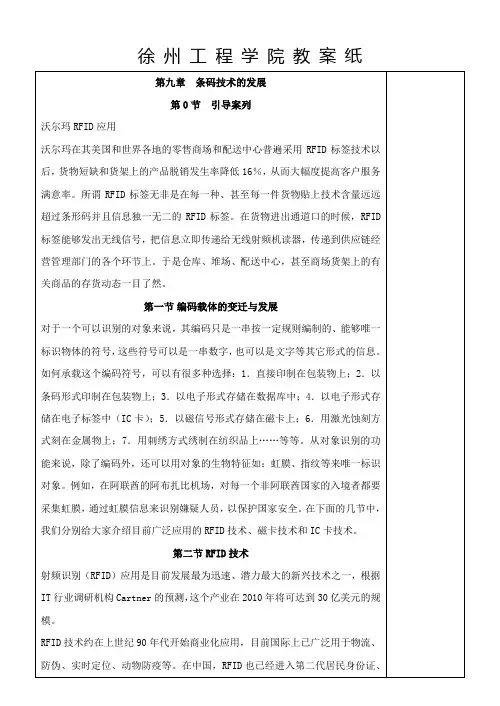

徐州工程学院教案纸第九章条码技术的发展第0节引导案列沃尔玛RFID应用沃尔玛在其美国和世界各地的零售商场和配送中心普遍采用RFID标签技术以后，货物短缺和货架上的产品脱销发生率降低16％，从而大幅度提高客户服务满意率。
所谓RFID标签无非是在每一种、甚至每一件货物贴上技术含量远远超过条形码并且信息独一无二的RFID标签。
在货物进出通道口的时候，RFID 标签能够发出无线信号，把信息立即传递给无线射频机读器，传递到供应链经营管理部门的各个环节上。
于是仓库、堆场、配送中心，甚至商场货架上的有关商品的存货动态一目了然。
第一节编码载体的变迁与发展对于一个可以识别的对象来说，其编码只是一串按一定规则编制的、能够唯一标识物体的符号，这些符号可以是一串数字，也可以是文字等其它形式的信息。
如何承载这个编码符号，可以有很多种选择：1．直接印制在包装物上；2．以条码形式印制在包装物上；3．以电子形式存储在数据库中；4．以电子形式存储在电子标签中（IC卡）；5．以磁信号形式存储在磁卡上；6．用激光蚀刻方式刻在金属物上；7．用刺绣方式绣制在纺织品上……等等。
从对象识别的功能来说，除了编码外，还可以用对象的生物特征如：虹膜、指纹等来唯一标识对象。
例如，在阿联酋的阿布扎比机场，对每一个非阿联酋国家的入境者都要采集虹膜，通过虹膜信息来识别嫌疑人员，以保护国家安全。
在下面的几节中，我们分别给大家介绍目前广泛应用的RFID技术、磁卡技术和IC卡技术。
第二节RFID技术射频识别（RFID）应用是目前发展最为迅速、潜力最大的新兴技术之一，根据IT行业调研机构Cartner的预测，这个产业在2010年将可达到30亿美元的规模。
RFID技术约在上世纪90年代开始商业化应用，目前国际上已广泛用于物流、防伪、实时定位、动物防疫等。
在中国，RFID也已经进入第二代居民身份证、城市公共交通“一卡通”、电子证照与商品防伪、牲畜养殖及现代物流等领域。
条码技术与运用第7章物流条码精品PPT课件
2、附加信息码的条码表示 UCC/EAN-128条码
（02）、（17）、（37）、（10）为AI
3、物流中的应用标识符（AI） 1）定量贸易项目的应用标识符AI=01 编码数据含义：全球贸易项目代码GTIN
标识代码 AI
GTIN-12 01 GTIN-13 01 GTIN-14 01
厂商识别代 项目代码 码
AI
定制产品代码
242
n…6
13）产品变体应用标识符AI=20 贸易项目之外的补充代码，一个特定的贸易项目只
允许产生100个变体。 与同一项目GTIN一起处理
AI
变体号
20
N1N2
14）标识物流单元的应用标识符AI=00
AI
扩展位
厂商识别代 项目代码
校验码
码
00
N1
N2-N17
N18
15）货物托运代码应用标识符AI=401 货物托运代码由字母数字组合而成 可单独使用，或和其他数据一起处理
00XXXXX XXXXXX
0XXXXXX XXXXXX
XXXXXXX XXXXXX
校验码
X X X
常用条码
UPC-A EAN-13 ITF-14
2)变量贸易项目应用标识符AI=01 编码数据含义：全球贸易项目代码GTIN
标识代码 AI GTIN-14 01
厂商识别代 项目代码 码
9XXXXXX XXXXXX
AI
厂商识别代码 位置参考代码 校验码
410
N1-N12
N13
19）货物最终目的地全球位置码AI=413 位置参考代码：由最终收受人的公司确定 可单独使用，或和其他数据一起使用
AI
厂商识别代码 位置参考代码 校验码 Nhomakorabea413
《条码技术与应用高职高专》第九章
第九章 条码应用系统设计
9.1 条码应用系统的组成与流程 9.1.1条码技术应用系统组成 9.1.2条码应用系统运作流程 9.2条码应用系统的开发 9.2.1条码应用系统开发的阶段划分 9.2.2数据需求分析 9.2.3系统设计 9.3码制与识读设备选择 9.3.1码制的选择 9.3.2识读器的选择 9.4条码应用系统与数据库 9.4.1条码应用系统中数据库设计的要求 9.4.2识读设备与数据库接口设计 9.5应用系统的硬件和网络平台选择 9.5.1数据处理技术 9.5.2网络拓扑结构的选择 9.5.3网络操作系统的选择 9.6条码应用系统集成 9.6.1硬件设备的采购、安装和调试 9.6.2系统软件的安装、设置与调试 9.6.3数据库的建立、数据加载 9.6.4应用程序的安装、调试 9.6.5整个系统的联合调试和运行 9.7实训项目 9.8综合训练
1．2体系结构
• 系统从生产到销售实施全过程的跟踪。根 据应用点业务方式的不同分为： • （1）生产厂家条码打印系统：由商品生 产厂家的生产人员操作，负责在生产线上 为产品贴上条码标签。 • （2）生产厂家发货管理系统：有企业派 驻生产厂家的办事员操作，登记厂家大发 货信息和产量报表。 • （3）仓库物流管理系统：运行在企业的 各所属仓库，执行仓库日常的商品储运管 理工作。
9.1 条码应用系统的组成与流程
• 系统设计可分为四个阶段，即系统分析、系统 设计、系统实施以及系统评价。 • 管理信息系统由四大部分组成，即信息源、信 息处理器、信息用户和信息管理者。
信息管理者
信息源
信息处理器
信息用户
1．条码应用系统的组成 在条码管理系统中，应用软件包括以下功能： （1）定义数据库。 信息输出目的是供管理者及 （2）管理数据库。 时、准确地掌握这些信息， 制定正确的决策。 （3）建立和维护数据库。 （4）数据通信。 应用软件
9.1 条码应用系统的组成与流程 9.1.1条码技术应用系统组成 9.1.2条码应用系统运作流程 9.2条码应用系统的开发 9.2.1条码应用系统开发的阶段划分 9.2.2数据需求分析 9.2.3系统设计 9.3码制与识读设备选择 9.3.1码制的选择 9.3.2识读器的选择 9.4条码应用系统与数据库 9.4.1条码应用系统中数据库设计的要求 9.4.2识读设备与数据库接口设计 9.5应用系统的硬件和网络平台选择 9.5.1数据处理技术 9.5.2网络拓扑结构的选择 9.5.3网络操作系统的选择 9.6条码应用系统集成 9.6.1硬件设备的采购、安装和调试 9.6.2系统软件的安装、设置与调试 9.6.3数据库的建立、数据加载 9.6.4应用程序的安装、调试 9.6.5整个系统的联合调试和运行 9.7实训项目 9.8综合训练
1．2体系结构
• 系统从生产到销售实施全过程的跟踪。根 据应用点业务方式的不同分为： • （1）生产厂家条码打印系统：由商品生 产厂家的生产人员操作，负责在生产线上 为产品贴上条码标签。 • （2）生产厂家发货管理系统：有企业派 驻生产厂家的办事员操作，登记厂家大发 货信息和产量报表。 • （3）仓库物流管理系统：运行在企业的 各所属仓库，执行仓库日常的商品储运管 理工作。
9.1 条码应用系统的组成与流程
• 系统设计可分为四个阶段，即系统分析、系统 设计、系统实施以及系统评价。 • 管理信息系统由四大部分组成，即信息源、信 息处理器、信息用户和信息管理者。
信息管理者
信息源
信息处理器
信息用户
1．条码应用系统的组成 在条码管理系统中，应用软件包括以下功能： （1）定义数据库。 信息输出目的是供管理者及 （2）管理数据库。 时、准确地掌握这些信息， 制定正确的决策。 （3）建立和维护数据库。 （4）数据通信。 应用软件
条码技术概述教学课件PPT
库德巴码
39条码
连续性是指每个条码字符之间不存在间隔。
交插25码
UPC-E
6）定长条码与非定长条码 定长条码是指只能表示固定字符个数的条码。如：EAN-13
条码。 非定长条码是指能表示可变字符个数的条码。如：EAN-128
条码。
7）双向可读性 条码符号的双向可读性，是指从左、右两侧开始扫描都可被
条 ～ 反射率低的部分（深色） 空 ～ 反射率高的部分（浅色）
如何给数字0 ~ 9 编成
条码？
1）宽度调节法 窄单元（条或空）表示逻辑值“0”， 宽单元（条或空）表示逻辑值“1”。 宽单元通常是窄单元的2～3倍。
字符“1” 的二进制逻辑表示
10001
2）模块组合法 标准宽度的条与空模块组合而成。 一个标准宽度的条模块表示逻辑“1”。 一个标准宽度的空模块表示逻辑“0”。
如何给数字字符3 编成
条码符号？
用宽度调节法，二进制的逻辑表示11000
用模块组合法，二进制的逻辑表示0111101
4、条码的分类
条码可分为一维条码和二维条码。
一维条码按照应用可分为商品条码和物流条码。 商品条码包括EAN码和UPC码， 物流条码包括128码、ITF码、39码、库德巴（Codabar）码等。
1、起源 20世纪20年代， John Kermode 在信封上做条码，标记邮政
编码。
20世纪40年代， Joe Woodland和 Berny Silver 研究用条码 表示食品项目以及自动识别设备。
诺曼·约瑟夫·伍德兰德（Norman Joseph Woodland）
一位颇有抱负的工程师，乔·伍德兰德，在27 岁时，他决心发 明一种自动的超市结账系统，来改善手工计算价格太慢，而且费用 较高、经常出错的情况。
39条码
连续性是指每个条码字符之间不存在间隔。
交插25码
UPC-E
6）定长条码与非定长条码 定长条码是指只能表示固定字符个数的条码。如：EAN-13
条码。 非定长条码是指能表示可变字符个数的条码。如：EAN-128
条码。
7）双向可读性 条码符号的双向可读性，是指从左、右两侧开始扫描都可被
条 ～ 反射率低的部分（深色） 空 ～ 反射率高的部分（浅色）
如何给数字0 ~ 9 编成
条码？
1）宽度调节法 窄单元（条或空）表示逻辑值“0”， 宽单元（条或空）表示逻辑值“1”。 宽单元通常是窄单元的2～3倍。
字符“1” 的二进制逻辑表示
10001
2）模块组合法 标准宽度的条与空模块组合而成。 一个标准宽度的条模块表示逻辑“1”。 一个标准宽度的空模块表示逻辑“0”。
如何给数字字符3 编成
条码符号？
用宽度调节法，二进制的逻辑表示11000
用模块组合法，二进制的逻辑表示0111101
4、条码的分类
条码可分为一维条码和二维条码。
一维条码按照应用可分为商品条码和物流条码。 商品条码包括EAN码和UPC码， 物流条码包括128码、ITF码、39码、库德巴（Codabar）码等。
1、起源 20世纪20年代， John Kermode 在信封上做条码，标记邮政
编码。
20世纪40年代， Joe Woodland和 Berny Silver 研究用条码 表示食品项目以及自动识别设备。
诺曼·约瑟夫·伍德兰德（Norman Joseph Woodland）
一位颇有抱负的工程师，乔·伍德兰德，在27 岁时，他决心发 明一种自动的超市结账系统，来改善手工计算价格太慢，而且费用 较高、经常出错的情况。
条码技术概论 PPT课件
2018/7/18
21
2.磁卡
磁卡采用与录音、录像带相同的技术，但是不同的是 磁条记录的是数字化信息不是声音或图像信息。 磁卡技术能够在小面积内存储较大数量的信息。一条 磁条一般存储3道磁道信息，同时在磁卡上的信息可以被 重写或更改，能提供保密方法，为用户提供信息的安全保 证。 对于非金融领域磁卡，只将信息记录在第2磁道；金融 领域磁卡，磁道1，2，3都可以用，一般工行1，3磁道， 建行2，3磁道。 磁卡最主要的应用是在自动提款机和售货点终端机使 用的信用卡。还可以被用于旅馆、保安系统、出勤系统、 库存追踪和自动售货机。
2018/7/18
17
编码方法
2）模块组配法 组成条码符号的基本单位是模块；由不同数量的模块 组成一个条或一个空；再由不同数量的条和空组成一个 条码字符。 二进制表示：一个条模块用“1”表示； 一个空模块用“0”表示。
2018/7/18
18
几种常见的条码
1 EAN码 ； 2 交叉25码； 3 25码 4 库德巴条码 39码
2018/7/18
19
自动识别技术
1、概念 2、分类 （1）条码 （2）光学字符识别OCR
（3）磁卡 （4）IC卡
2018/7/18
20
自动识别技术
主要自动识别技术简介： 1.光学字符识别OCR 光学字符识别技术是通过机器扫描并识读全部字母与 数字符号。近几年又出现了图像字符识别（ICR）和智能 字符识别技术（ICR），实际上这三种字符识别技术的基 本原理大致相同。 识读方式：通过光源扫描字体再经模型对照或者特点 提取方式来识读。 OCR应用于办公室自动化中的文本输入、邮件自动处 理以及自动获取物品上的各种标识，如图书馆、零售价格 识读等。目前正在探索OCR在手迹分析及鉴定签名方面的 应用。
《条码技术与应用高职高专》第七章
客户区段
( 41 0) 06 14141000531
SSCC
0 0614141 123456789 0
供应商区段
( 00) 006141411234567890
7.2.6物流标签的位置
1.执行标准 ：国家标准GB/T18127-2000 2.印刷位置及方向 每一个贸易项目和物流单元上至少有一个条码符 号。仓储应用中，推荐的最佳方案是：将同一标 签印在运输包装的相邻两面上。这两个相邻面的 位置应是宽面位于窄面的右方。 3.对条码符号印刷位置及方向选择的建议 • (1)高度小于1米的物流单元 • (2)高度超过1米的物流单元
• （3）物流单元内的（变量）贸易项目的标识
字符串格式 应用标识符 02 所包含贸易项目的GTIN 9N2N 3N4N5N6N7N8N9N10N11N12N13 校验码 N14
AI (02) 与数量 AI (37) 的链接
示例
步骤 供应商 商品目录 订购 交货
• 标准组合的贸易项目
说明 10只鸡的1个包装箱 ~ 2000 g 3箱 3 个贸易项目 项目 1重量 = 20.4 kg 项目 2重量= 18.6 kg 项目 1: 01 97612345000117 3101 000204 项目 2: 01 97612345000117 3101 000186 项目 3: 01 97612345000117 3101 000217 托盘: 00 376123450000010091 02 97612345000117 37 03 3 x 97612345000117; 60.7 kg x 每公斤价格 字符串 GTIN 97612345000117 3 x 97612345000117
• (1)高度小于1米的物流单元 对于高度低于1米的纸板箱与其 它形式的物流单元，标签中 SSCC的底边应距离物流单元 的底部32 毫米。标签与物流 单元垂直边线的距离不小于 19 毫米。 如果物流单元已经使用EAN13，UPC-A，ITF-14 或贸易 单元128条码符号，标签应贴 在上述条码的旁边，不能覆 盖原有的条码，并保持一致 的水平位置。
条码技术的教案pptx
运输过程中的条码技术跟踪
在运输过程中，条码技术可以实现对 货物的实时跟踪和监控。
条码技术还可以应用于货物的签收和 交付管理，确保货物的准确送达和交 付。
通过条码技术，可以实现对货物的运 输状态、位置和时间的准确记录，方 便对货物的运输过程进行管理和分析 。
04
条码技术在零售领域应用
BIG DATA EMPOWERS TO CREATE A NEW
度和安全性。
无线扫描器
通过无线方式与计算机 等设备通信，适用于远
距离或移动扫描。
条码打印设备介绍
热转印打印机
使用热转印技术将色带上的油 墨转移到标签材料上，打印效
果清晰、耐久。
热敏打印机
使用热敏技术直接在热敏纸上 打印条码和文字，适用于短期 使用和低成本标签打印。
工业级打印机
专为工业环境设计，具有高速 度、高精度、高耐久等特点， 适用于大规模、连续的条码打 印需求。
01
条码技术概述
BIG DATA EMPOWERS TO CREATE A NEW
ERA
条码技术的定义与发展
定义
条码技术是一种利用光电扫描阅 读设备识读并实现数据输入计算 机的特殊代码。
发展历程
从20世纪40年代的初步概念，到 70年代一维条码的广泛应用，再 到90年代二维条码的出现与发展 。
条码技术的分类与应用
分类
一维条码和二维条码，其中一维条码包括EAN码、UPC码、交叉25码等，二维 条码包括QR码、PDF417等。
应用领域
商品流通、物流管理、图书管理、医疗卫生、金融支付等。
条码技术的优势与局限性
优势
快速识别、准确度高、成本低廉、易 于制作和使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• （3）将数值的总和除以43；
• （4）步骤C）所得的余数值在表4-58中对应的 字符就是符号校验字符。译码器可以输出43模 数的符号校验字符。
符号校验字符
符号校验字符
示例：对于“CODE 39”数据符号校验字符 的计算 ，见上页39条码字符值分配表。
数据字符
C O D E 空格 3 9
字符值
2．交插25条码
交插25条码（interleaved 2 of 5 bar code）是 在25条码的基础上发展起来的，由美国的 Intermec公司于1972年发明的。它弥补了25条码 的许多不足之处，不仅增大了信息容量，而且由 于自身具有校验功能，还提高了交插25条码的可 靠性。交插25条码起初广泛应用与仓储及重工业 领域，1987年开始用于运输包装领域。1987年日 本引入了交插25条码，用于储运单元的识别与管 理。1997年我国也研究制定了交插25条码标准 （GB/T 16829-1997），主要应用于运输、仓储、 工业生产线、图书情报等领域的自动识别管理。
2．交插25条码
起始符包括两个窄条和两个窄空，终止符包括 两个条（一个宽条、一个窄条）和一个窄空 组成。它的字符集为数字字符0～9，字符的 二进制表示见下表。
字符 0 1 2 3 4
二进制表示 00110 10001 01001 11000 00101
字符 5 6 7 8 9
二进制表示 10100 01100 00011 10010 01010
3．3附加的特性
• 3．3．1校验字符 • 3．3．2供人识读的字符 • 3．3．3可选择的数据传输模式
3．3附加的特性
符号校验字符
• 如果采用符号校验字符，应该采用以下符号校 验字符的算法：
• （1）每一个数据字符分配一个数值，如39条 码字符值分配表所示；
• （2）计算出符号所有数据字符数值的总和；
3．4符号标识符
符号标识符可以通过编好程序的条码译码器作为数 据前缀符加到译码数据上。ISO/IEC 15424 为39 条码分配的符号标识符为：]Am
其中：-----] 代表第93号ASCII码字符； -----A 是39条码的代码字符； -----m 是一个修饰字符，下面的表4-59给
出了它的值，其值代表一些应用和操作方面的选 项。m 的有效值为：0，1，3，4，5，7。
1．25条码结构
• 25条码的字符集为数字字符0-9。 25条码由左侧 空白区、起始符、数据符、终止符及右侧空白区 构成。空不表示信息，宽条的条单元表示二进制 的“1”，窄条的条单元表示二进制的“0”，起 始符用二进制“110”表示（二个宽条和一个窄 条），终止符用二进制“101”表示（中间是窄 条，两边是宽条）。
12 24 13 14 38
ቤተ መጻሕፍቲ ባይዱ
3
9
字符值的总和
113
除以43
113÷43=2……27
数值27对应的字符
R
带 有 符号 校验 字 符的 数 C O D E 空格 3 9 R 据字符
3．39条码
• 3．3．2供人识读的字符 通常应该同与其对应的39条码一起印制， 表示起始符和终止符的 * 也可印制。
• 3．3．3可选择的数据传输模式 为了满足特定应用的需要，译码器可以通 过编程来识读非标准形式的39条码符号。 这里有以下三个方案：全ASCII码，信息追 加和控制函数。
2．交插25条码
条码数据符所表示的字符个数为奇数时，应在字符 串左端添“0”，如图所示。条码符号从左到右， 表示奇数位字符的条码数据符由条组成，表示偶 数位字符的条码数据符由空组成。
3．39条码
• 39条码（code 39）是1975年由美国的Intermec公 司研制的一种条码，它能够对数字、英文字母及 其他字符等44个字符进行编码。还由于它具有自 检验功能，使得39条码具有误读率低等优点，首 先在美国国防部得到应用。目前广泛应用在汽车 行业、材料管理、经济管理、医疗卫生和邮政、 储运单元等领域。我国于1991年研究制定了39条 码标准（GB/T 12908-2002），推荐在运输、仓储、 工业生产线、图书情报、医疗卫生等领域应用39 条码。
3．1符号结构
39条码的每一个条码字符由九个单元组成 （5个条单元和4个空单元），其中3个单元 是宽单元（用二进制“1”表示），其余是 窄单元（用二进制“0”表示），故称之为 “39条码”。
表示“B2C3”的39条码
3．2字符编码
• 39条码符号包括：左右两侧空白区，起 始符、条码数据符（包括符号校验字 符）、终止符、如上图所示，条码字符 间隔是一个空，它将条码字符分隔开。 39条码字符集见表。在供人识读的字符 中，39条码的起始符和终止符通常用 * 表示。此字符不能在符号的其他位置作 为数据的一部分，并且译码器不应将它 输出。
2．交插25条码
• 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的 双向条码。
• 它的字符集为数字字符0-9。下图是表示“3185”的交插25条码的结构。
• 从图可以看出，交插25条码由左侧空白区、起始符、数据符、终止符及右侧 空白区构成。它的每一个条码数据符由5个单元组成，其中两个是宽单元（用 二进制“1”表示）。组成条码符号的条码数据符个数为偶数。条码符号从左 到右，表示奇位数字符的条码数据符由条组成，表示偶位数字符的条码数据 符由空组成。起始符包括两个窄条和两个窄空，终止符包括两个条（一个宽 条，一个窄条）和一个窄空组成。
3．5符号特征
• 可编码的字符集：除一些特殊的字符外的 所有数字字母字符集（注意，这里面不含 全ASCII码和控制函数选择）；
• 数据字符的数目：可变，最长为16个字符； • 符号校验字符：应该使用并输出43模的符
第四节 其它常用条码符号
1．25条码结构 2．交插25条码 3．39条码 • 3．1符号结构 • 3．2字符编码 • 3．3附加的特性 • 3．4符号标识符 • 3．5符号特征 4．库德巴条码
1．25条码结构
• 25条码是一种只有条表示信息的非连续型条码。每一 个条码字符由规则排列的5个条组成，其中有两个条 为宽单元，其余的条和空，以及字符间隔是窄单元， 故称之为“25条码”。
• （4）步骤C）所得的余数值在表4-58中对应的 字符就是符号校验字符。译码器可以输出43模 数的符号校验字符。
符号校验字符
符号校验字符
示例：对于“CODE 39”数据符号校验字符 的计算 ，见上页39条码字符值分配表。
数据字符
C O D E 空格 3 9
字符值
2．交插25条码
交插25条码（interleaved 2 of 5 bar code）是 在25条码的基础上发展起来的，由美国的 Intermec公司于1972年发明的。它弥补了25条码 的许多不足之处，不仅增大了信息容量，而且由 于自身具有校验功能，还提高了交插25条码的可 靠性。交插25条码起初广泛应用与仓储及重工业 领域，1987年开始用于运输包装领域。1987年日 本引入了交插25条码，用于储运单元的识别与管 理。1997年我国也研究制定了交插25条码标准 （GB/T 16829-1997），主要应用于运输、仓储、 工业生产线、图书情报等领域的自动识别管理。
2．交插25条码
起始符包括两个窄条和两个窄空，终止符包括 两个条（一个宽条、一个窄条）和一个窄空 组成。它的字符集为数字字符0～9，字符的 二进制表示见下表。
字符 0 1 2 3 4
二进制表示 00110 10001 01001 11000 00101
字符 5 6 7 8 9
二进制表示 10100 01100 00011 10010 01010
3．3附加的特性
• 3．3．1校验字符 • 3．3．2供人识读的字符 • 3．3．3可选择的数据传输模式
3．3附加的特性
符号校验字符
• 如果采用符号校验字符，应该采用以下符号校 验字符的算法：
• （1）每一个数据字符分配一个数值，如39条 码字符值分配表所示；
• （2）计算出符号所有数据字符数值的总和；
3．4符号标识符
符号标识符可以通过编好程序的条码译码器作为数 据前缀符加到译码数据上。ISO/IEC 15424 为39 条码分配的符号标识符为：]Am
其中：-----] 代表第93号ASCII码字符； -----A 是39条码的代码字符； -----m 是一个修饰字符，下面的表4-59给
出了它的值，其值代表一些应用和操作方面的选 项。m 的有效值为：0，1，3，4，5，7。
1．25条码结构
• 25条码的字符集为数字字符0-9。 25条码由左侧 空白区、起始符、数据符、终止符及右侧空白区 构成。空不表示信息，宽条的条单元表示二进制 的“1”，窄条的条单元表示二进制的“0”，起 始符用二进制“110”表示（二个宽条和一个窄 条），终止符用二进制“101”表示（中间是窄 条，两边是宽条）。
12 24 13 14 38
ቤተ መጻሕፍቲ ባይዱ
3
9
字符值的总和
113
除以43
113÷43=2……27
数值27对应的字符
R
带 有 符号 校验 字 符的 数 C O D E 空格 3 9 R 据字符
3．39条码
• 3．3．2供人识读的字符 通常应该同与其对应的39条码一起印制， 表示起始符和终止符的 * 也可印制。
• 3．3．3可选择的数据传输模式 为了满足特定应用的需要，译码器可以通 过编程来识读非标准形式的39条码符号。 这里有以下三个方案：全ASCII码，信息追 加和控制函数。
2．交插25条码
条码数据符所表示的字符个数为奇数时，应在字符 串左端添“0”，如图所示。条码符号从左到右， 表示奇数位字符的条码数据符由条组成，表示偶 数位字符的条码数据符由空组成。
3．39条码
• 39条码（code 39）是1975年由美国的Intermec公 司研制的一种条码，它能够对数字、英文字母及 其他字符等44个字符进行编码。还由于它具有自 检验功能，使得39条码具有误读率低等优点，首 先在美国国防部得到应用。目前广泛应用在汽车 行业、材料管理、经济管理、医疗卫生和邮政、 储运单元等领域。我国于1991年研究制定了39条 码标准（GB/T 12908-2002），推荐在运输、仓储、 工业生产线、图书情报、医疗卫生等领域应用39 条码。
3．1符号结构
39条码的每一个条码字符由九个单元组成 （5个条单元和4个空单元），其中3个单元 是宽单元（用二进制“1”表示），其余是 窄单元（用二进制“0”表示），故称之为 “39条码”。
表示“B2C3”的39条码
3．2字符编码
• 39条码符号包括：左右两侧空白区，起 始符、条码数据符（包括符号校验字 符）、终止符、如上图所示，条码字符 间隔是一个空，它将条码字符分隔开。 39条码字符集见表。在供人识读的字符 中，39条码的起始符和终止符通常用 * 表示。此字符不能在符号的其他位置作 为数据的一部分，并且译码器不应将它 输出。
2．交插25条码
• 交插25条码是一种条、空均表示信息的连续型、非定长、具有自校验功能的 双向条码。
• 它的字符集为数字字符0-9。下图是表示“3185”的交插25条码的结构。
• 从图可以看出，交插25条码由左侧空白区、起始符、数据符、终止符及右侧 空白区构成。它的每一个条码数据符由5个单元组成，其中两个是宽单元（用 二进制“1”表示）。组成条码符号的条码数据符个数为偶数。条码符号从左 到右，表示奇位数字符的条码数据符由条组成，表示偶位数字符的条码数据 符由空组成。起始符包括两个窄条和两个窄空，终止符包括两个条（一个宽 条，一个窄条）和一个窄空组成。
3．5符号特征
• 可编码的字符集：除一些特殊的字符外的 所有数字字母字符集（注意，这里面不含 全ASCII码和控制函数选择）；
• 数据字符的数目：可变，最长为16个字符； • 符号校验字符：应该使用并输出43模的符
第四节 其它常用条码符号
1．25条码结构 2．交插25条码 3．39条码 • 3．1符号结构 • 3．2字符编码 • 3．3附加的特性 • 3．4符号标识符 • 3．5符号特征 4．库德巴条码
1．25条码结构
• 25条码是一种只有条表示信息的非连续型条码。每一 个条码字符由规则排列的5个条组成，其中有两个条 为宽单元，其余的条和空，以及字符间隔是窄单元， 故称之为“25条码”。
