电子管基础知识(最适合初学者)

电子管原理、符号等基础知识详解
本文将会介绍电子管的详细基础知识，包括电子管的作用与原理、电子管参数符号与名称对应、电子管常见值的估算方法、常见电子管符号等，相信通过这篇文章，能够对想要了解电子管的工程师会有所帮助。

想要了解电子管的作用与原理，首先需要了解真空中为什么可以形成电流？
狭义概念上的一些电子管实物外形
电子管参数符号与名称对应
电子管几个常见值的估算方法
常见电子管符号
一些常见电子管的评价
电子管应用有哪些注意事项？1）应避免利用管座的空脚作连接焊片使用。

2）尽量使用工业和信息化部规定的电子管管座。

3）插拔电子管时，其方向应与管座平面垂直。

4）插入电子管时，应防止管座插孔内接触簧片的正常位置受到损坏。

5）电子管应该在额定灯丝电压下安全使用。

6）电子管各电极的损耗功率不允许超过其极限值。

电子管介绍基本电子管一般有三个极，一个阴极 (K) 用来发射电子,一个阳极(A)用来吸收阴极所发射的电子，一个栅极(G)用来控制流到阳极的电子流量。

阴极发射电子的基本条件是：阴极本身必须具有相当的热量，阴极又分两种,一种是直热式，它是由电流直接通过阴极使阴极发热而发射电子；另一种称旁热式阴极，其结构一般是一个空心金属管，管内装有绕成螺线形的灯丝，加上灯丝电压使灯丝发热从而使阴极发热而发射电子，现在日常用的多半是这种电子管(如图所示)。

由阴极发射出来的电子穿过栅极金属丝间的空隙而达到阳极，由于栅极比阳极离阴极近得多，因而改变栅极电位对阳极电流的影响比改变阳极电压时大得多，这就是三极管的放大作用。

换句话说就是栅极电压对阳极电流的控制作用。

我们用一个参数称跨导(S)来表示.另外还有一个参数μ来描述电子管的放大系数，它的意义是说明了栅极电压控制阳流的能力比阳极电压对阳流的作用大多少倍。

为了提高电子管的放大系数，在三极管的阳极和控制栅极之间另外加入一个栅极称之为帘栅极，而构成四极管，由于帘栅极具有比阴极高很多的正电压，因此也是一个能力很强的加速电极，它使得电子以更高的速度迅速到达阳极，这样控制栅极的控制作用变得更为显著。

因此比三极管具有更大的放大系数。

但是由于帘栅极对电子的加速作用，高速运动的电子打到阳极，这些高速电子的动能很大，将从阳极上打出所谓二次电子，这些二次电子有些将被帘栅吸收形成帘栅电流，使帘栅电流上升导致帘栅电压的下降，从而导致阳极电流的下降，为此四极管的放大系数受到一定而限制。

为了解决上述矛盾，在四极管帘栅极外的两侧再加入一对与阴极相连的集射极，由于集射极的电位与阴极相同，所以对电子有排斥作用，使得电子在通过帘栅极之后在集射极的作用下按一定方向前进并形成扁形射束，这扁形电子射束的电子密度很大，从而形成了一个低压区，从阳极上打出来的二次电子受到这个低压区的排斥作用而被推回到阳极，从而使帘栅电流大大减少，电子管的放大能力得而加强，这种电子管我们称为束射四极管。

电子管基础知识最适合初学者电子管基础知识最适合初学者在科技日新月异的今天，电子技术不断地发展和进步，而电子管在电子技术的发展中有着不可或缺的地位。

虽然如今电子器件的使用范畴越来越广泛，但是对于初学电子的小白们来说，学习电子管基础知识仍然是非常有必要的。

在本文中，我们将为大家介绍电子管的基础知识并帮助你了解它的工作原理。

1.电子管的基本构成一个电子管由若干个电子器件组成，最基本的电子器件是电子三极管(又称晶体三极管)，其他的电子器件如激光管、热电子发射管、阴极射线管等。

一个普通的电子管大致由五个部分组成：阴极、阳极、栅极、灯丝(热丝)和玻璃球。

其中，阴极是负极，阳极是正极，栅极则可以控制电流的大小，灯丝则通过发热产生电子，通过管内真空减少与其它器件的电磁干扰，并且有助于电子从阴极发射出来。

2.电子管工作原理电子管的工作原理是利用真空(或气体)导体管道中的热力电子注以及管内不同电极之间所产生的电场分布来对电子进行加速或制动，从而达到一定的放大、阻止和调制信号的目的。

每个电子管的工作原理都是相似的，由接口(Cathode)作为电子的起点，向阳极(Anode)运输，通过控制栅极(Grid)电压大小和极性来控制阳极上的电子通量大小和方向，来实现电导管道的控制。

虽然不同的电子管作用和电路结构有所不同，但是这些不同类型的电子管都有一个共同点，它们都在其他器件还没有发明出来之前就发挥了非常重要的作用。

3.电子管的分类根据其功能和特性的不同，电子管可以分为很多类，如放大器管、移相管、磁电显示管、X射线管、微波管、发光管等。

其中，放大器管是最为常见的一种电子管，用于放大信号，而微波管则主要用于高频、微波信号的放大和调制。

此外，发光管是一种能够将电信号转换为光信号的器件，用于发光显示和通讯传输等。

4.学习电子管的实际应用学习电子管的基础知识对于将来从事电子工程相关的职业是非常重要的。

电子管是很多电子设备的核心部件，如电视机、收音机、射频信号放大器等，同时，在某些特定的领域，如军事、通讯、医疗等也广泛应用电子管，这些领域的工作者需要了解电子管的基础知识。

电子管基础教程(最适合初学者)
简介
本教程将向初学者介绍电子管的基础知识，包括其原理、结构
和应用。

通过阅读本文档，您将加深对电子管的理解，并能够在实
际应用中运用所学知识。

电子管的原理
电子管是一种由真空或气体填充的玻璃管子，内部含有电极。

当电子在真空中或气体中移动时，它们受到电场的影响，从而改变
电子的能量和速度。

这些电场是通过在电子管内施加电压来产生的。

电子管的结构
电子管的主要组成部分包括阴极、阳极和控制电极。

阴极是电
子管中产生电子的地方，而阳极则是收集电子的地方。

控制电极用
于控制电子在电子管中的流动。

电子管的应用
电子管具有许多应用，包括放大信号、调制信号和生成射频信号。

在音频放大器中，电子管可以增加低电平输入信号的幅度以提
供更大的音量。

在调制器中，电子管可以通过改变输入信号的特性来调制载波信号。

在射频发信机中，电子管则用于生成高频信号。

总结
电子管是一种重要的电子器件，它具有许多应用。

本教程简要介绍了电子管的基本原理、结构和应用。

希望这些信息能帮助初学者更好地理解电子管，并为以后的研究打下基础。

*注意：本文档中所述内容仅供参考，具体应用请参考相关资料和专业指导。

*。

电子管使用常识大盘点电子管作为“胆机”和各种电子管设备中的关键性枢纽器件，它的质量与工作状态的好坏，将直接关系到“胆机”的音质质量和设备的工作性能。

合理正确地选择和使用电子管很重要，下面就向使用者介绍一些必须要掌握的最基本、最有用的知识和技能。

要点一选用电子管时，首先应根据具体应用电路的特点和要求，确定选择合适的产品类型。

例如，对于一般放大电路来说，前置级要求有较高的电压增益，应选用高放大系数的电压放大三极管或五极管。

三极管的噪声较小，但增益低于五极管；五极管虽然增益高，但失真度大于三极管。

因此，放大器的最前级通常是选用五极管，后前级一般采用三极管。

又如，在工作信号极小的最前级，如果需要附加信号自动压缩或扩展电路，可采用遥截止式五极管。

否则，为了避免波形畸变，尤其是在工作信号较大的后前级，应采用锐截止式五极管。

再如，当电子管工作在高频电路时，应选用工作频率符合要求、极间电容较小的高频电子管。

其次，应保证所选电子管的各项参数符合应用电路的要求，尤其是极限参数都要留有足够的余量。

比如，用于功率放大级的电子管，应根据输出功率的要求来选择。

功率放大管中，三极管的失真度小，内阻亦小；而束射四极管具有功率灵敏度高、需要推动功率小的优点。

这就是为什么一般的中、小功率放大级多采用束射四极管的原因。

又如，当功率放大级为推挽电路时，应选择两只特性完全相同或非常接近的功率放大管（即“配对管”）。

一般说来，三极管的一致性较好，比较容易挑选。

而束射四极管由于栅丝间的特殊排列，稍有偏离就会引起特性的偏差，所以尽管型号完全相同，但因静态和动态工作特性的不同常会出现较大差异。

要点二电子管都是通过专门的管座接入工作电路的。

常见管座是用陶瓷或电木等绝缘材料做基座，上面有可插入电子管管脚的插孔与焊接电线的焊接片等。

管座为配合不同电子管也相应设计成各式各样的，但其插孔数与相应电子管的管脚数一般是一样的。

不过有的电子管只有四只脚，但设计也得适用于八脚管座。

电子管基础知识最适合初学者电子管是一种早期的电子元件，用于控制和放大电信号。

它由一个或多个真空管构成，其内部包含阴极、阳极、栅极和加速极等部件。

虽然现在电子管已经被晶体管和集成电路所取代，但是学习电子管的基础知识仍然是掌握电子学基础的重点。

本文将简单介绍电子管基础知识，特别适合初学者。

一、电子管的工作原理电子管的工作原理是利用真空管内部的电场控制电子的流动。

阴极是真空管内的电子源，会释放出大量的自由电子，这些电子被阳极吸引并流向阳极。

通过栅极的正、负电压来控制电子的流动，从而控制阳极电流大小。

当栅极施加的负电压足够大时，电子将被栅极吸引而无法流向阳极，从而实现电子管的关闭。

二、电子管的组成电子管包括阴极、阳极、栅极和加速极等组成部分。

其中，阴极是电子源，可以是热阴极或者冷阴极；阳极是电子管的输出端，也称为屏蔽极；栅极是控制电子流动的部分，可以是网格栅或者螺旋状的加速电极；加速极是用来改变电子流动速度的电极。

三、电子管的分类根据电子管的不同使用情况和电路要求，电子管可以分为各种类型，如三极管、四极管、光电管等。

其中，三极管是最常用的一种电子管，它由三个电极：阴极、阳极和控制极组成。

它的输出电流由控制极所施加的电压决定。

四、电子管的优点和缺点电子管的优点是：工作温度宽，能承受高电压，动态范围大，能够完成高功率放大等任务。

而电子管的缺点是：占用空间大，功耗高，使用寿命短等。

五、电子管的使用电子管通过控制和放大电信号，在无线电、电视、电视监督、音响、电话和计算机等各种领域中得到广泛应用。

六、电子管的维护和保养电子管应该放置在干燥、防尘的环境中，并定期进行清洗和保养。

清洗时，应该小心处理慢器和引线，避免损坏电子管的内部部件。

总之，电子管基础知识尤其适合初学者，它是理解电子学根本原理的重要组成部分。

通过对电子管的学习，学生能够更好地理解和应用电子学的基础知识，为以后更复杂的电路设计打下坚实的基础。

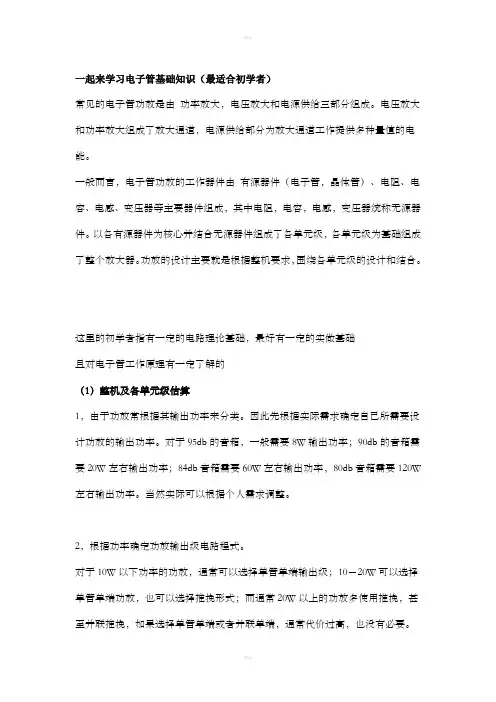

一起来学习电子管基础知识（最适合初学者）常见的电子管功放是由功率放大，电压放大和电源供给三部分组成。

电压放大和功率放大组成了放大通道，电源供给部分为放大通道工作提供多种量值的电能。

一般而言，电子管功放的工作器件由有源器件（电子管，晶体管）、电阻、电容、电感、变压器等主要器件组成，其中电阻，电容，电感，变压器统称无源器件。

以各有源器件为核心并结合无源器件组成了各单元级，各单元级为基础组成了整个放大器。

功放的设计主要就是根据整机要求，围绕各单元级的设计和结合。

这里的初学者指有一定的电路理论基础，最好有一定的实做基础且对电子管工作原理有一定了解的（1）整机及各单元级估算1，由于功放常根据其输出功率来分类。

因此先根据实际需求确定自己所需要设计功放的输出功率。

对于95db的音箱，一般需要8W输出功率；90db的音箱需要20W左右输出功率；84db音箱需要60W左右输出功率，80db音箱需要120W 左右输出功率。

当然实际可以根据个人需求调整。

2，根据功率确定功放输出级电路程式。

对于10W以下功率的功放，通常可以选择单管单端输出级；10－20W可以选择单管单端功放，也可以选择推挽形式；而通常20W以上的功放多使用推挽，甚至并联推挽，如果选择单管单端或者并联单端，通常代价过高，也没有必要。

3，根据音源和输出功率确定整机电压增益。

一般现代音源最大输出电压为2Vrms，而平均电压却只有0.5Vrms左右。

由输出功率确定输出电压有效值：Uout＝√￣（P·R），其中P为输出功率，R为额定负载阻抗。

例如某8W输出功率的功放，额定负载8欧姆，则其Uout＝8V，输入电压Uin记0.5V，则整机所需增益A＝Uout/Uin＝16倍4，根据功率和输出级电路程式确定电压放大级所需增益及程式。

（OTL功放不在讨论之列）目前常用功率三极管有2A3，300B，811，211，845，805常用功率束射四极管与五极管有6P1，6P14，6P6P，6P3P（807），EL34，FU50，KT88，EL156，813束射四极管和五极管为了取得较小的失真和较低的内阻，往往也接成三极管接法或者超线性接法应用。

电子管电路基础知识大全（第1页）（一）二极管的结构及其工作原理电子管是利用电子在真空中受电场力的吸引或排斥作用，进行工作的电子器件。

最简单的电子管是二极管，它是在高度真空的密封容器内装有两个金属电极，一个是阴极，呈细长管状丝外面，另一个是阳极，呈圆筒状，套在阴极外面。

当灯丝通电点燃，间接将阴极加热到1000~C以上时，量电子获得能量从金属中逸出，逸出的热电子在阴极金属表面附近堆积，成为空间电荷。

我们知道，电子是带负电荷的，此时如果在另一金属板（阳极）加上一个直流正电压并与阴极构成闭合回电子在正电压（电场）的吸引下将从阴极经过空间到达阳极，形成电流，如图1。

反之，如果在阳极加上直流负电压（电场），它将排斥从阴极发射出来的热电子，回路就没有电流。

只有电位高于阴极电位时。

闭合回路才有电流流过，因此二极管具有单向导电性。

利用二极管的单向导电性，就能电变为直流电。

（二）三极管的结构及其工作原理1.结构在二极管的两个电极之间插入一个栅栏状的电极就构成三极管（如图2所示）。

这个栅栏状的电极叫做控极，简称栅极，用符号G（grid）表示。

结构一般是用镍锰合金丝在支撑物上绕成螺旋形，每圈之间有一定的便从阴极发射出来的电子能通过这些空隙流到屏极。

从三极管各个电极的相对位置来看。

栅极与阴极之间的距离较屏极与阴极之间的距离近得多，这使栅极对射的电子的作用力也比屏极大得多，因而三极管具有放大作用。

2.三极管的基本电路要使任何电路工作，都必须是一个闭合的回路。

三极管在电路中，有3个基本回路：一是屏极回路，二是路，三是灯丝回路，如图3所示。

在电子管电路中，各极电压都是以阴极为公共端的。

屏极与阴极之间的电路是屏极回路。

它们之间的电压叫做屏压，以u。

表示，一般屏压总是正的，即屏极电位比阴极电位高，因此屏极回路经流ia流动。

屏极回路的正电源叫做屏极电源。

用Ea表示。

3.三极管的放大作用将三极管按图3连接好工作电源。

这时在电子管阴极附近将产生两个电场，一个是屏极吸引电子的正电场个是栅极排斥电子的负电场。

电子行业电子管基础知识什么是电子管？电子管，也被称为真空管，是一种用于控制电流的电子设备。

它由一个或多个电子极和一个真空腔组成，极内有阴极、阳极和控制极。

与半导体设备相比，电子管具有更高的功率和更好的线性特性。

电子管的结构和工作原理结构电子管的基本结构由以下几个主要部分组成：1.阴极（Cathode）：阴极是电子管内的一个金属电极，它发射电子并用于提供电子到其他极的流动。

2.阳极（Anode）：阳极是电子管内的另一个电极，它用于吸收来自阴极的电子流并产生输出信号。

3.控制极（Grid）：控制极用于控制电子流的大小和方向，以调整阴极和阳极之间的电流。

4.真空腔（Vacuum chamber）：真空腔包围着阴极、阳极和控制极，提供高真空环境以防止电子的散射和损失。

工作原理电子管是通过控制极上的外部电压来控制电子的流动。

当控制极施加正电压时，它排斥阴极上的电子，从而减少电子流到阳极的数量。

反之，当控制极施加负电压时，它吸引阴极上的电子，增加电子流的数量。

通过调整控制极的电压，可以精确地控制电子管的输出。

常见的电子管类型三极管三极管是一种最常见的电子管类型之一。

它由三个电极：阴极、阳极和控制极组成。

三极管通常用于放大信号和控制电流。

其中最常见的三极管类型是晶体管，它使用半导体材料构建。

二极管二极管是另一种常见的电子管类型。

它只有两个电极，即阴极和阳极。

二极管通常用于整流电流，将交流信号转换为直流信号。

它也常常用于保护电路免受反向电压的损害。

五极管五极管是一种包含五个电极的特殊电子管类型。

它们通常用于复杂的电路应用，可以实现更复杂的功能。

电子管的优缺点优点1.较高的功率：电子管可以处理高功率电流，适用于需要放大信号的应用。

2.良好的线性特性：电子管在放大信号时具有较好的线性特性，能够保持输入信号的准确度。

3.耐压能力强：电子管可以处理较高的电压，对电压变化较为稳定。

缺点1.较大尺寸：相比半导体器件，电子管的体积较大，需要更多空间进行安装。

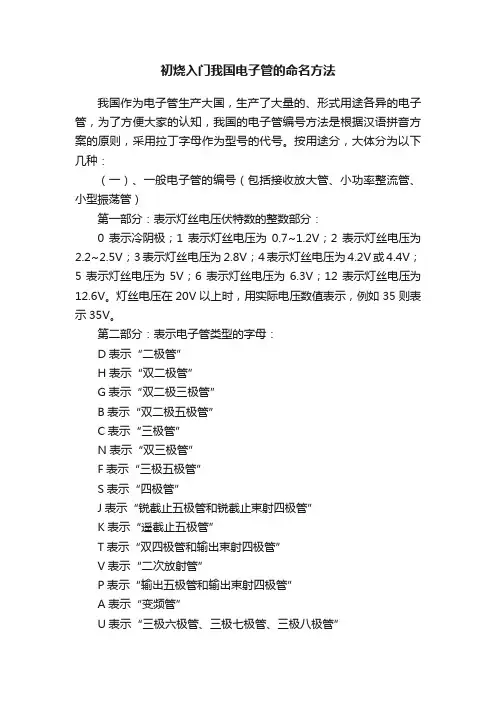

初烧入门我国电子管的命名方法我国作为电子管生产大国，生产了大量的、形式用途各异的电子管，为了方便大家的认知，我国的电子管编号方法是根据汉语拼音方案的原则，采用拉丁字母作为型号的代号。

按用途分，大体分为以下几种：（一）、一般电子管的编号（包括接收放大管、小功率整流管、小型振荡管）第一部分：表示灯丝电压伏特数的整数部分：0表示冷阴极；1表示灯丝电压为0.7~1.2V；2表示灯丝电压为2.2~2.5V；3表示灯丝电压为2.8V；4表示灯丝电压为4.2V或4.4V；5表示灯丝电压为5V；6表示灯丝电压为6.3V；12表示灯丝电压为12.6V。

灯丝电压在20V以上时，用实际电压数值表示，例如35则表示35V。

第二部分：表示电子管类型的字母：D表示“二极管”H表示“双二极管”G表示“双二极三极管”B表示“双二极五极管”C表示“三极管”N表示“双三极管”F表示“三极五极管”S表示“四极管”J表示“锐截止五极管和锐截止束射四极管”K表示“遥截止五极管”T表示“双四极管和输出束射四极管”V表示“二次放射管”P表示“输出五极管和输出束射四极管”A表示“变频管”U表示“三极六极管、三极七极管、三极八极管”L表示“横向偏转射线管”E表示“调谐指示管”Z表示“小功率整流二极管”第三部分：表示同类型管序号的数字，无特殊意义。

第四部分：表示电子管的外形结构形式的字母P表示普通玻璃管；K表示陶瓷管；J表示“橡实”管；G表示外径大于11毫米的超小型管；B表示外径为8~11毫米的超小型管；A 表示外径大于4，小于8毫米的超小型管；R表示外径为4毫米和4毫米以下的超小型管；S表示销式管；D表示盘封管（灯塔管）。

无代号的，外径为19毫米和22.5毫米的小型管，俗称拇指管，例如6N1、6N2、6N3、6N4、6N6、6N10、6N11。

（二）高压、大功率整流二极管和充气整流管以及闸流管的编号第一部分：表示电子管类型的字母：E表示真空高压整流二极管EM表示真空脉冲整流二极管EQ表示充气整流二极管EG表示充汞整流二极管Z表示冷阴极闸流管ZQ表示充气闸流管ZG表示汞气闸流管ZQM表示脉冲充气闸流管H表示汞整流管（液体汞阴极）Y表示引燃管第二部分：表示同类型管序号的数字。

电子管知识amperex－安普雷斯1936年开始制造真空管的美国公司，1955年被philips收购。

安普雷斯ecc83分为长屏d环,短屏d环,长屏小圆环(大盾代工),短屏大圆环,短屏小圆环几个版本。

除短屏小圆环为60年代中期以后产品外，其余均为50-60年代早期。

其中以长屏d环和短屏大圆环声音最佳，又以“吹喇叭”小人系列音质佳，部分型号上打有“高音谱号”标记表明为经过噪音筛选，完全适合唱放使用。

安普雷斯ecc83高频细腻，解析力和空气感强烈，低频下潜深，收缩速度快，适合大尺寸音箱系统使用。

17mm长屏d环ecc83，铜柱栅极支架，1959年荷兰生产，管身带δ暗码。

apres生产的吹喇叭长屏方环12au7低频潜水极深，细节精良，高频细腻，空气感无与伦比。

其效果可与美德法则ecc802s的风根相媲美。

同时，带有注释标记的短屏幕和大环形版本也不逊色。

大型动态场景轻松舒适，声音达到参考水平。

安普雷斯荷兰产7316比普通12au7管，背景宁静，细节更加丰富，较常见的有d环、大圆环和小圆环版本。

最低噪音级别管，通常带有双星pq精品筛选或高音谱号标记。

7316/ecc186为ecc82的低噪音精选版本，除了完全杜绝麦克风效应外，自身热噪声也低于普通12au7管，尤其适合唱放和前级使用。

因长屏管噪声不易控制，7316主要选用短屏管。

短屏d环，双星pq超低噪声筛选等级，最好的7316，1959年荷兰原厂生产，管身带δ暗码。

1959年，荷兰原厂生产7316管体带δ密码、短屏大圈、吹喇叭反派系列、带高音符号、超低噪音屏蔽等级。

安普雷斯6922系列真空管享有很高的声誉，它们来自安普雷斯位于荷兰以及美国的工厂。

早期d环版本声音活跃、通透，具有极高的解析力和高频延伸。

中期大圆环版本多见于飞利浦商标，并编号为e88cc。

美国产的声音活跃，细节丰富，而荷兰产的以声音细腻，控制力见长。

安普雷斯早期d环ecc88是最珍贵的6dj8管之一，相比德律风根cca具有更好的音乐感。

电子管基本常识1.电子管的基本原理如果我们把两个不同材料的金属导体与灵敏电流计串联起来，使两端互相靠近并加热。

当导体温度达到一定程度的时候，电流计中就会有电流流过。

这是因为导体内部存在着许多自由电子，由于它们受导体内部正电荷的吸引而不能跑出来。

如果导体受热，自由电子的运动速度就会加快。

当运动速度很高的时候，自由电子就会克服正电荷的吸引而飞向周围空间，到达靠近的另一个金属导体，于是电流计中就会有电流流过，我们称这种现象为热发射。

电子管就是根据热发射的原理制成的。

2.国产电子管的命名法国产电子管的编号方法分为两类，每个型号包括四个部分：第一类是从数字起首（用于收信、放大、调谐指示和小型整流管）。

它们的顺序数字和字母的代表意义如下表：符号意义第一部分（数字表示灯丝电压的整数）1灯丝电压1.2V 2灯丝电压2.4V 6灯丝电压6.3V 12灯丝电压12.6V第二部分（字母表示结构和用途）D二极管H双二极管C三极管N双三极管U三极六极管和三极七极管F三极五管P输出五极管和束射四极管S四极管K遥截止五极管和束射四极管J锐截止五极管和束射四极管A变频管G双二极三极管B双二极五极管E调谐指示管Z小功率二极整流管第三部分用数字表示同类型管的序号及性能第四部分（用字母表示材料和外壳）P具有玻璃外壳的电子管J橡实管无字母花生管如6P6P电子管：第一部分的“6”表示灯丝电压为6.3V；第二部分“P”表示束射四极管；第三部分“6”表示同一类型的序号和性能；第四部分“P”表示普通玻璃管。

第二类从字母开头（用于发射、稳压、闸流、高压整流等），它们的数字、字母代表的意义如下：第一部分：用字母表示电子管类别。

第二部分：用数字表示以区别离子管和光电管同类管的序号（也有些管子无第二部分，如发射管）第三部分：用数字表示同类型管的序号（离子管有的没有第三部分）。

第四部分：用字母表示外型。

如FU-5是震荡三极管；FU-7是震荡束射四极管；WY-2是充气稳压管。

电子管介绍基本电子管一般有三个极，一个阴极 (K) 用来发射电子,一个阳极(A)用来吸收阴极所发射的电子，一个栅极(G)用来控制流到阳极的电子流量。

阴极发射电子的基本条件是：阴极本身必须具有相当的热量，阴极又分两种,一种是直热式，它是由电流直接通过阴极使阴极发热而发射电子；另一种称旁热式阴极，其结构一般是一个空心金属管，管内装有绕成螺线形的灯丝，加上灯丝电压使灯丝发热从而使阴极发热而发射电子，现在日常用的多半是这种电子管(如图所示)。

由阴极发射出来的电子穿过栅极金属丝间的空隙而达到阳极，由于栅极比阳极离阴极近得多，因而改变栅极电位对阳极电流的影响比改变阳极电压时大得多，这就是三极管的放大作用。

换句话说就是栅极电压对阳极电流的控制作用。

我们用一个参数称跨导(S)来表示.另外还有一个参数μ来描述电子管的放大系数，它的意义是说明了栅极电压控制阳流的能力比阳极电压对阳流的作用大多少倍。

为了提高电子管的放大系数，在三极管的阳极和控制栅极之间另外加入一个栅极称之为帘栅极，而构成四极管，由于帘栅极具有比阴极高很多的正电压，因此也是一个能力很强的加速电极，它使得电子以更高的速度迅速到达阳极，这样控制栅极的控制作用变得更为显著。

因此比三极管具有更大的放大系数。

但是由于帘栅极对电子的加速作用，高速运动的电子打到阳极，这些高速电子的动能很大，将从阳极上打出所谓二次电子，这些二次电子有些将被帘栅吸收形成帘栅电流，使帘栅电流上升导致帘栅电压的下降，从而导致阳极电流的下降，为此四极管的放大系数受到一定而限制。

为了解决上述矛盾，在四极管帘栅极外的两侧再加入一对与阴极相连的集射极，由于集射极的电位与阴极相同，所以对电子有排斥作用，使得电子在通过帘栅极之后在集射极的作用下按一定方向前进并形成扁形射束，这扁形电子射束的电子密度很大，从而形成了一个低压区，从阳极上打出来的二次电子受到这个低压区的排斥作用而被推回到阳极，从而使帘栅电流大大减少，电子管的放大能力得而加强，这种电子管我们称为束射四极管。

电子管常识介绍一、热电子发射在电工学里，有关电流的定向是这样的：电子的定向运动形成了电流，那么，这电子又从何而来呢？我们知道，在电子理论当中，有一个“热电子的发射”的现象，说的是，在金属原子中，牌原子核最外层的电子由于原子核对其的吸引导力较小，有的是可以在原子间移动的，这就是我们说的自由电子。

尽管其可以移动，受原子核的吸引力也较小，但仍不足以离开金属表面，但我们又同时发现，当温度增高时，这些自由电子的运动速度增大，动能会增加，当其动能大于所需逸出力时，电子会克服原子核的引力而飞离金属表面，这就是“热电子发射”现象。

二、电子管的阴极1、阴极的种类电子管中发射电子物体称为阴极，早期的电子管的阴极种类不多，现在由于科技的进步，阴极的种类变得越来越多了，但像碳化阴极、氧化物阴极、钨阴极等仍占主流地位。

钨阴极：顾名思义，这是用钨丝做的阴极，它需要在2300摄氏度左右才会发射较多电子，很显然要达到这样温度能量的消耗会很大的，但钨是很稳定的元素，所以它的稳定性好，且寿命也长，所以多用于大功率发射管中。

碳化阴极：它是在钨丝上敷以碳和氧化钍制成的阴极，它约在1700摄氏度左右发射电子，与钨阴极相比，它的能耗低，但稳定性不如钨阴极且不能工作在高屏压，因此多用于中等功率发射管。

氧化物阴极：它是将锶、钙、钡等氧化物涂在镍丝上而制成的阴极，在大约800摄氏度左右可发射较多电子，这种阴极较前2种的发射电流会大很多，但同时又有工作不稳定、不能工作于高屏压、易受正离子冲击而损害的缺点，所以多用于收讯管或作小功率电子管，发烧友用的电子管也多为氧化物阴极电子管。

2、直热式阴极与间热式阴极电子管的阴极除了所用材料不同，加热的方式也有不同方式，左边的图已经很形象地描绘出这两种方式的不同。

直热式阴极：阴极就是加热用的灯丝，很显然，要稳定工作，它只适合采用直流供电，以前很多机器就是采用干电池供电（甲、乙电），因为如果采用交流电供电，会出现较大的交流声。

电子管标签:电子管电子元器件电子管-IC商城电子管也叫“真空管”，是一种在气密性封闭容器（一般为玻璃管）中产生电流传导，利用电场对真空中的电子流的作用以获得信号放大或振荡的电子器件。

(常见的电子管就是一个特殊的灯泡，不过除灯丝以外,还有几个“极”，里面的灯丝与极都有连线与各自的管脚相连)。

最简单的电子管是二极管。

目录• 电子管概述• 电子管的标示• 电子管的基本参数• 构造和原理[显示全部]电子管概述电子管是一种在气密性封闭容器（一般为玻璃管）中产生电流传导，利用电场对真空中的电子流的作用以获得信号放大或振荡的电子器件。

早期应用于电视机、收音机扩音机等电子产品中，近年来逐渐被晶体管和集成电路所取代，但目前在一些高保真音响器材中，仍然使用电子管作为音频功率放大器件。

香港人称使用电子管功率放大器为“煲胆”。

最简单的电子管是二极管，它有两个极（阴极和阳极，有的灯丝还兼作阴极），阴极有发射电子的作用，阳极有接收电子的作用，并有单向导电的特性，可用作整流和检波。

增加一个栅极就成了三极管，栅极能控制电流，栅极上很小的电流变化，能引起阳极很大的电流变化，所以，三极管有放大作用。

当然还有多极管，它是在三极管内增加了一个或几个网栅（称为控制栅），主要是增加控制作用。

晶体管是一种半导体器件，晶体二极管有负极和正极（相当于电子二极管的阴极和阳极），作用与电子管三极管相同；晶体三极管有三个极：集电极、基极、发射极（分别对应于电子管的阳极、栅极和阴极），主要用于放大电路和开关电路。

晶体管的体积已比电子管缩小了许多许多，当年用电子管做的有几间屋子大的计算机，用晶体管已缩小为几个机柜了。

集成电路是把由晶体管、电阻、电容等等器件组成的电路做到一个模块内，称为集成块。

随着科技的发展，集成块的体积越来越小，包含的电路越来越多。

所以计算机又由几个机柜的大小，缩小成一个机箱或“笔记本”，甚至更小，而且，功能还扩大了许多许多。

近两年，“胆”的概念出现在PC 多媒体音频领域，遂出现了“胆”音箱、“胆”耳放等设备。

电子管基础知识教程（七）阻容耦合电压放大器各种放大器中，使用得最普遍的是用电阻电容耦合的电膻放大器，简称阻容耦合放大器或者RC耦合放大器，一般应用于小信号放大电路。

一、阻容耦合放大器电路中各元件的作用及其基本电路1．屏极负载电阻Ra。

屏极负载电阻是放大器中的重要元件之一，当电子管栅极回路加入交流信号电压时，由于栅极的控制作用，使原来恒定的屏流变为随信号电压变化的电流，也就是产生了交流分量。

屏流的交流分量在Ra上产生了交流电压降，从而使屏极与阴极之间得到一个放大了的电压信号。

2．耦合电容Coh。

其作用就是将电子管屏压的交流分量耦合至下一级电子管的栅极，同时隔离电子管屏压中的直流分量，使其不能加到下一级电子管的栅极而影响其工作状态。

Coh对于屏压的交流分量来说容抗很小，可以认为全部或者绝大部分屏压的交流分量都降落在Ra上，而送至下一级电子管的栅极。

3．栅极电阻Rg。

这个电阻的作用有两个，一是使下一级电子管能将栅偏压Eg通过Rg到栅极上去，作为Eg的直流通路，同时下一级电子管内电子从阴极流向屏极的过程中，免不了有个别电子落到栅极上，Rg就给这些电子一个直流通路，使栅极的电位不会越来越负而影响放大器的正常工作。

所以Rg义叫栅漏电阻。

二是将屏极回路输出的交流信号电压送至下一级放大器去。

4．阴极旁路电容Ck及阴极电阻Rk。

它们组成自偏压电路，用以产生稳定的栅偏压。

5．帘栅极电阻Rg2及其旁路电容Cg2。

电阻Rg2的作用是为帘栅极提供稍低于屏极的正电压，Cg2的作用是使帘栅极的交流接地。

以上电路中，Ra、Coh及Rg完成了将上一级电子管屏压中的交流分量送至下一级电子管栅极上去的作用，因为所用元件为电阻和电容，所以称为阻容耦合放大器。

图33为阻容耦合基本电路，图32说明了栅漏电阻的作用。

二、放大倍数和频率特性一般情况下电压放大器的输入信号电压幅度都比较小，如果工作点的位置选择适当，使电子管工作在特性曲线中近似直线而且间隔均匀的部分，这种工作状态下非线性失真是很小的。

常用电子管参数及脚位电子管是一种广泛应用于电子设备中的元件，具有放大、开关、振荡等功能。

对于电子管的使用和维护，了解一些常用的参数及脚位是非常有帮助的。

一、常用电子管参数1.灵敏度：电子管的灵敏度指的是在输入信号强度相同时，输出的电压或电流的变化程度。

灵敏度越高，输入信号强度的变化越小，输出信号的变化越大。

2.放大系数：电子管的放大系数是指输出信号的幅度与输入信号幅度之间的比值。

放大系数越大，电子管的放大能力越强。

3.最大工作频率：电子管能正常工作的最高频率，超过这个频率，可能会导致电子管失真或无法工作。

4.最大功率：电子管能够承受的最大功率。

超过这个功率，可能会导致电子管烧毁。

5.工作电压：电子管正常工作所需的电压。

不同型号的电子管对工作电压的要求不同。

6.静态工作点：电子管在无输入信号时的工作状态。

静态工作点的选取对电子管的线性放大能力和失真程度有一定影响。

7.噪声系数：电子管引入的噪声对信号的干扰程度。

噪声系数越小，电子管对信号的干扰越小。

二、常用电子管脚位1.灯丝：电子管的灯丝是为了加热电子管内的阴极而设置的，一般为直流或交流电源。

2.高压：电子管的高压脚位是为了提供电子管正常工作所需的高压电源。

3.控制网格：电子管的控制网格是控制电子管放大倍数的脚位，通过控制网格电压的变化，调整电子管的放大系数。

4.屏极：电子管的屏极是用于控制输出电流的脚位，可以通过调整屏极电压来控制输出电流的大小。

5.阳极：电子管的阳极是输出信号的脚位，通过连接负载，将放大后的信号输出到外部电路中。

6.脚座：电子管的脚座是用于插入电子管的设备中，起到固定电子管的作用，并与外部电路连接。

7.基极：一些特殊功用的电子管，如三极管、场效应管等，具有基极。

基极用于控制电子管内部的工作状态。

以上是关于常用电子管参数及脚位的简要介绍。

由于电子管种类繁多，不同种类的电子管参数和脚位也存在差异，需要具体参考相关的电子管资料进行了解。

电子管基础知识教程（四）电子管电压放大器前言：电压放大器的任务就是将各种微弱的信号电压进行放大后，去推动功率放大器。

电压放大器和功率放大器虽然都起到放大作用，但它们的输入、输出量是不一样的。

电压放大器的输入、输出电流都非常小，因而总功率很小。

功率放大器输出的电压、电流幅度都较大，因而总功率较大，即输出一定的功率去推动负载(如扬声器等)。

在学习电子管电压放大器的工作原理之前，应先了解电子管电压放大器的一些基本电路及其特点。

一般有以下4种。

1．共阴极电路，如图19(a)。

是音频放大器中最常用的电路，其特点是输入阻抗低，输出阻抗高。

主要优点是它的增益最大。

2．共栅极电路。

如图19(b)。

其特点是输入阻抗高，输出阻抗高。

主要优点是输入输出传输特性的线性度非常好，主要用于高频放大。

3．共屏极电路，如图19(c)。

该电路又称为阴极跟随器，其特点是输入阻抗高．输出阻抗低。

主要用于使高阻抗输入信号转变成低阻抗输出的同一信号。

4．差分放大电路，如图19(d)。

其特点是两只三极管(一般采用双三极管)工作在对称状态，能够有效抑制外界干扰、噪声信号．具有良好的性能。

下面重点分析电子管共阴极电路的工作原理。

图20(a)是一个简单的电压放大器电路。

这个电路需要选择的只有栅偏压类型和屏极负载类型。

其工作过程是：当栅极没有信号电压输入时，电子管处于静止工作状态，它的输入回路和输出回路中的电压、电流都是直流，此时栅极回路只有栅偏压Eg，屏极回路有一定的屏流(直流)Iao，由于Iao 流过负载电阻Ra，产生电压降，其值等于Iao×Ra，因此屏极与阴极间的实际电压Uao=Ea-Iao×Ra，Iao为屏流直流分量，Uao为屏压直流分量，如图20(b)所示。

放大器的基本工作原理我们仍然以上期图20的基本电路来进行说明。

当有正弦波电压Usr输入时，则电子管栅极与阴极之间的电压ug是：ug=-Eg+ug=-Eg+Usr，就是在直流电压上叠加了一个交流电压，其波形如图21(a)所示，ug是栅压的交流分量。
