SYD-0610沥青旋转薄膜烘箱 85型

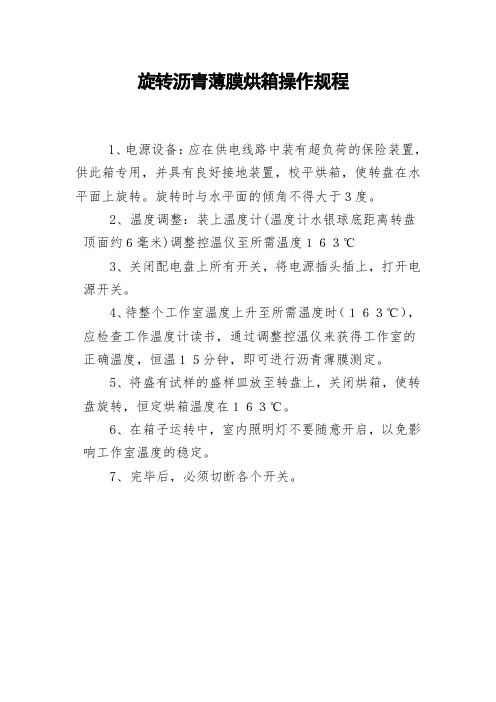

旋转沥青薄膜烘箱操作规程
1、电源设备：应在供电线路中装有超负荷的保险装置，供此箱专用，并具有良好接地装置，校平烘箱，使转盘在水平面上旋转。

旋转时与水平面的倾角不得大于３度。

2、温度调整：装上温度计(温度计水银球底距离转盘顶面约６毫米)调整控温仪至所需温度１６３℃
3、关闭配电盘上所有开关，将电源插头插上，打开电源开关。

4、待整个工作室温度上升至所需温度时（１６３℃），应检查工作温度计读书，通过调整控温仪来获得工作室的正确温度，恒温１５分钟，即可进行沥青薄膜测定。

5、将盛有试样的盛样皿放至转盘上，关闭烘箱，使转盘旋转，恒定烘箱温度在１６３℃。

6、在箱子运转中，室内照明灯不要随意开启，以免影响工作室温度的稳定。

7、完毕后，必须切断各个开关。

沥青旋转薄膜烘箱操作规程1第一篇：沥青旋转薄膜烘箱操作规程1沥青旋转薄膜烘箱操作规程1、用汽油或三氯乙烯洗净盛样瓶后，置于温度105℃±5℃烘箱中烘干，并在干燥器中冷却后编号称其质量(m0)，准确至1mg。

盛样瓶的数量应能满足试验的试样需要，通常不少于8个。

2、将旋转加热烘箱调节水平，并在163℃±0.5℃下预热不少于16h，使箱内空气充分加热均匀。

3、按JTG E20-2011《公路工程沥青及沥青混合料试验规程》T0602的方法准备沥青试样，分别注入已称质量的盛样瓶中，其质量35g±0.5g，放入干燥器中冷却至室温后称取质量(m1)，准确至1mg。

需测定加热前后沥青性质变化时，应同时灌样测定加热前沥青的性质。

4、将称量完后的全部试样瓶放入烘箱环形架的各个瓶位中，调整喷气嘴与盛样瓶开口处的距离为6.35mm，关上烘箱门后开启环形架转动开关，以15 r/min±0.2r/min速度转动。

同时开始将流速4 000mL/min±200mL/min的热空气喷入转动着的盛样瓶的试样中，烘箱的温度应在10min回升到163℃±0.5℃，使试样在163℃±0.5℃温度下受热时间不少于75min总的持续时间为85min。

若10min内达不到试验温度，则试验不得继续进行。

如继续试验项目应在72h内全部完成。

5、将进行质量变化试验的试样瓶放人真空干燥器中，冷却至室温，称取质量(m2)，准确至1mg。

此瓶内的试样即予废弃（不得重复加热用来进行其他性质的试验）。

6、当旋转薄膜加热后质量变化小于或等于0.4%时，重复性试验的允许误差为0.04%，再现性试验的允许误差为0.16%。

7、当旋转薄膜加热后质量变化大于0.4%时，重复性试验的允许误差为平均值的8%，再现性试验的允许误差为平均值的40%。

第二篇：85型沥青旋转薄膜烘箱85型沥青旋转薄膜烘箱使用说明书北京纽利德科技有限公司一、概述本设备是根据GB5304-85《石油沥青薄膜烘箱试验方法》和T0610-1993《沥青旋转薄膜加热试验》的要求设计制造的。

沥青旋转薄膜烘箱试验操作规程
精品文档
SYD-0610沥青旋转薄膜烘箱试验操作规程
1、打开包装箱，按装箱单检查仪器外表及相关配件，如无损坏或缺失，则安放于平整的水泥平台上;
2、打开电源开关，接通电源，电源指示灯亮，同时空气压缩机启动，对烘箱供气，流量及稳流阀，使其流量为4000ml／min,随时就可以进行试验操作;
3、按温控仪使用说明书的规定，设置温控仪的控制温度，修改温控仪显示温度与实测温度间的偏差;
4、在烘箱工作室内挂好温度计，并设定好温控仪温度至所需要的163℃;
5、当温度在163℃平衡时，即可打开烘箱门，按试验方法的规定，称取一定量的试样分别放入缩口瓶中，然后迅速均匀地安装在转盘上，关上烘箱门;
6、开启“试样旋转”、“照明”、开关，转盘以15rpm转动，箱内温度重新上升到要温度163℃，按动计时按钮开始计时。

当时间到达85分钟，停止计时并报警。

试验结束后再按动计时按钮，计时显示回到零位;
7、加热结束后，关闭“试样旋转”开关，将试样从烘箱中移出，按方法要求测试;
8、关闭“照明”、“电源”开关，关上烘箱门。

结束试验时，必须关断电源。

收集于网络，如有侵权请联系管理员删除。

沥青混凝土路面试验检测仪器的规格、型号3、HB-101—2A电子控温远红外干燥箱（电热鼓风干燥箱）5、LWD-6型沥青混合料马歇尔稳定度仪（沥青混合料马歇尔试验仪(带数据采集打印功能)）6、MDJ—IIC型马歇尔电动击实仪（马歇尔击实仪）7、LBH—10（20)型自动混合料拌和机（试验室用沥青混合料搅拌锅)8、DLC- Ⅲ型电脑数控沥青混合料离心式快速抽提仪（离心式沥青抽提仪）9、LYY-7C型调温调速沥青延伸度仪(低温变速沥青延度仪）10、HW—30型高低温恒温水浴（标准化恒温水浴)13、SYD-0621 沥青标准粘度计（道路沥青标准粘度仪）14、电子静水天平（精度要求：0.01克)15、SZR-8、9型沥青针入度仪（智能数显沥青针入度仪）16、SYD-2806G 型全自动沥青软化点仪（电脑自动沥青软化点仪）17、GTS-600AF智能型全站仪（全站仪)18、拓普康普及型电子数字水准仪（水准仪）19、数字路面标线测厚仪（涂层测厚仪）20、连续式路面平整度仪（代替3米直尺及2米直尺)21、FYS—150B型负压筛析仪36、LM—21型沥青混合料最大理论密度仪37、GSY—V型全自动沥青抽提仪（快速准确的测定沥青混合料的油石比)38、WSY-10型石油沥青蜡含量测定仪39、HYRS—6型燃烧法沥青含量测定仪40、HW—3601（85)型沥青旋转薄膜烘箱41、HYCX-1型液压车辙试样成型机42、LLN-2型恒温式沥青混合料车辙试验系统43、BM—3型摆式摩擦系数测定仪6800元44、无侧限抗压试模13个45、液压式压力试验机 SYE-2000A（2000KN压力试验机）46、沥青混凝土用碎石专用标准筛47、8411电动振筛机48、QYZ—200双导柱汽油钻孔取芯机（沥青混凝土取芯）49、LD—Ⅱ沥青粗集料压碎试验仪50、核子水分密度仪（沥青混凝土压实度）51、WAW—300B 型微机控制电液伺服万能试验机52、SR-9混凝土测厚仪53、HWB-60型标准养护室温湿度自动控制器54、GBT17671—40A型水泥标准养护箱55、分析天平（精度要求：0。

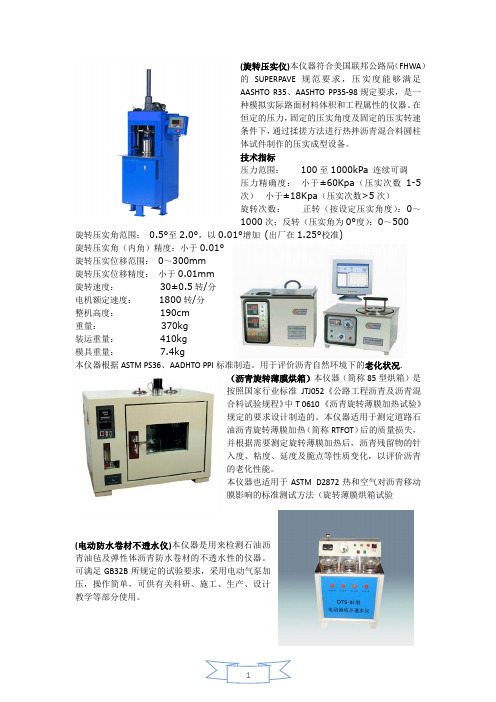

(旋转压实仪)本仪器符合美国联邦公路局（FHWA）的SUPERPAVE规范要求，压实度能够满足AASHTO R35、AASHTO PP35-98规定要求，是一种模拟实际路面材料体积和工程属性的仪器。

在恒定的压力，固定的压实角度及固定的压实转速条件下，通过揉搓方法进行热拌沥青混合料圆柱体试件制作的压实成型设备。

技术指标压力范围： 100至1000kPa 连续可调压力精确度：小于±60Kpa（压实次数1-5次）小于±18Kpa（压实次数>5次）旋转次数：正转（按设定压实角度）：0～1000次；反转（压实角为0°度）：0～500旋转压实角范围：0.5°至2.0°，以0.01°增加(出厂在1.25°校准)旋转压实角（内角）精度：小于0.01°旋转压实位移范围：0～300mm旋转压实位移精度：小于0.01mm旋转速度： 30±0.5转/分电机额定速度： 1800转/分整机高度： 190cm重量：370kg装运重量：410kg模具重量：7.4kg本仪器根据ASTM PS36、AADHTO PPI标准制造。

用于评价沥青自然环境下的老化状况.（沥青旋转薄膜烘箱）本仪器（简称85型烘箱）是按照国家行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中T 0610 《沥青旋转薄膜加热试验》规定的要求设计制造的。

本仪器适用于测定道路石油沥青旋转薄膜加热（简称RTFOT）后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度及脆点等性质变化，以评价沥青的老化性能。

本仪器也适用于ASTM D2872热和空气对沥青移动膜影响的标准测试方法（旋转薄膜烘箱试验(电动防水卷材不透水仪)本仪器是用来检测石油沥青油毡及弹性体沥青防水卷材的不透水性的仪器。

可满足GB32B所规定的试验要求，采用电动气泵加压，操作简单，可供有关科研、施工、生产、设计教学等部分使用。

沥青旋转薄膜加热试验（T 0610-2011）8.4.1 目的和适用范围本方法适用于测定道路石油坜青旋转薄膜烘箱加热后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度，粘度、延度及脆点等性质的变化，以评定沥青的老化性能。

8.4.2 仪器设备旋转薄膜烘箱、盛样瓶、温度计、天平、溶剂等。

8.4.3试样准备1、用汽油或三氣乙烯洗净盛样瓶后，置温度105℃±5℃烘箱中烘干，并在干燥器中冷却后编号称其质量(m0)，准确至0.1mg,盛样瓶的数量应能满足试验的试样需要，通常不少于八个。

2、将旋转加热烘箱调节水平，并在163℃±0.5℃下预热不少于16h,使箱内空气充分加热均匀。

调节好温度控制器，在全部盛样瓶装人环形金属架后，烘箱的温度应在10 min以内达到163℃±0.5℃。

3、调整喷气嘴与盛样瓶开口处的距离为 6.35mm,并调节流量计，使空气流量为4 000mL/min±200mL/min。

4、准备的沥青试样，分别注入每个盛瓶中，其质量为35g士0.5g，放入干燥器中冷却至室温后称取质量(m1)，准确至1mg。

需测定加热前后沥青性质变化时，应同时灌样测定加热前沥青的性质。

8.4.4 试验步骤1、将称量完后的全部试样瓶放入烘箱环形架的各个瓶位中，关上烘箱门后开启环形架转动开关，以15r/min±0.2r/min速度转动。

同时开始以流速 4 000mL/min±200mL/min的热空气喷人转动着的盛样瓶的试样中，烘箱的温度应在10min回升到163C±0.5℃,使试样在163℃士0.5℃温度下受热时间不少于75min。

总的持续时间为85min。

若10min内打不到试验温度，则试验不得继续进行。

2、到达时间后，停止环形架转动及喷射热空气，立即逐个取出盛样瓶，并迅速将试样倒入一洁净容器内混匀（进行加热质量损失的试样除外），以备进行旋转薄膜加热试验后的沥青性质的试验，但不允许将已倒过的沥青试样瓶重复加热以取得更多试样。

沥青薄膜旋转烘箱操作规程
沥青薄膜旋转烘箱操作规程一、本仪器适用于测定道路石油沥青薄膜加热后的质量损失，测定薄膜加热后残留物的针入度、粘度、软化点、脆点及延度等性质的变化，以评价沥青的耐老化性能。

二、把烘箱调整水平，使转盘在水平面上，以5.5r/min?1的速度旋转，转盘与水平面的倾斜角小于3?，温度计位置距转盘中心和边缘距离相等。

三、在烘箱达到恒温163?后，将盛样皿迅速放入烘箱内的转盘上，并关闭烘箱门和开动转盘架，使烘箱内温度回升至162?时开始计时，连续5小时并保持温度163?1?，但从放置盛样皿开始至试验结束的总时间不得超过5.25小时。

四、加热后取出盛样皿，放入干燥器中冷却至室温后，随机取其中两个盛样皿分别称其质量。

注意:即使不进行质量损失测定的，亦应放入干燥器中冷却，但不称量。

五、将盛样皿置一石棉网上，并连同石棉网放回163?1?的烘箱中转动15分钟后，取出石棉网和盛样皿，立即将沥青残留物样品刮入合适的容器内，置于加热炉上加热并适当搅拌使其充分融化达流动状态。

六、将热试样倾入针入度、延度、软化点等试模内，并按规定方法进行各项试验。

如在当日不能进行试验时，试样应在容器内冷却后置放过夜，但全部试验必须在加热后72小时内完成。

SYD-0609沥青旋转薄膜烘箱（82型）和沥青旋转薄膜烘箱价格SYD-0609沥青旋转薄膜烘箱（82型） 标题：SYD-0609沥青旋转薄膜烘箱（82型）一、 用途 本仪器（简称82型烘箱），是按照国家行业标准JTJ052-2000《公路工程沥青及沥青混合料试验规程》中T0609-1993《沥青薄膜加热试验》的要求设计生产的，适用于测定道路石油沥青薄膜加热后的质量损失，并根据需要，测定沥青薄膜加热后，沥青残留物的针入度、软化点、脆点及延度等性质的变化，以评定沥青的耐老化性能。

二、技术参数 1、工作电源： AC 220V±10%，50Hz; 2、额定功率： 2.5kw; 3、工作室温度： 163℃±0.5℃； 4、控温精度：±0.5℃； 5、转盘转速：5.5r/min±1r/min ； 6、试样数量： 4件； 7、工作室尺寸：450×450×510mm3； 8、环境温度：5-50℃； 9、相对湿度： ≤85％ 三、成套设备 1 SYD-0609型沥青旋转薄膜烘箱 ...厂家：上海政泓 市场价格：优惠价格：百度搜索联系SYD-0610沥青旋转薄膜烘箱（85型） 标题：SYD-0610沥青旋转薄膜烘箱（85型）一、用途 本仪器（简称85型烘箱）是按照国家行业标准JTJ052《公路工程沥青及沥青混合料试验规程》中T0610《沥青旋转薄膜加热试验》规定的要求设计制造的。

本仪器适用于测定道路石油沥青旋转薄膜加热（简称RTFOT ）后的质量损失，并根据需要测定旋转薄膜加热后，沥青残留物的针入度、粘度、延度及脆点等性质变化，以评价沥青的老化性能。

本仪器也适用于ASTMD2872热和空气对沥青移动膜影响的标准测试方法（旋转薄膜烘箱试验）。

二、技术参数 1、工作电源：AC220V±10%；50Hz 。

SYD-0610沥青旋转薄膜烘箱试验操作规程
1、打开包装箱，按装箱单检查仪器外表及相关配件，如无损坏或缺失，则安放于平整的水泥平台上;
2、打开电源开关，接通电源，电源指示灯亮，同时空气压缩机启动，对烘箱供气，流量及稳流阀，使其流量为4000ml／min,随时就可以进行试验操作;
3、按温控仪使用说明书的规定，设置温控仪的控制温度，修改温控仪显示温度与实测温度间的偏差;
4、在烘箱工作室内挂好温度计，并设定好温控仪温度至所需要的163℃;
5、当温度在163℃平衡时，即可打开烘箱门，按试验方法的规定，称取一定量的试样分别放入缩口瓶中，然后迅速均匀地安装在转盘上，关上烘箱门;
6、开启“试样旋转”、“照明”、开关，转盘以15rpm转动，箱内温度重新上升到要温度163℃，按动计时按钮开始计时。

当时间到达85分钟，停止计时并报警。

试验结束后再按动计时按钮，计时显示回到零位;
7、加热结束后，关闭“试样旋转”开关，将试样从烘箱中移出，按方法要求测试;
8、关闭“照明”、“电源”开关，关上烘箱门。

结束试验时，必须关断电源。

1/ 1。
