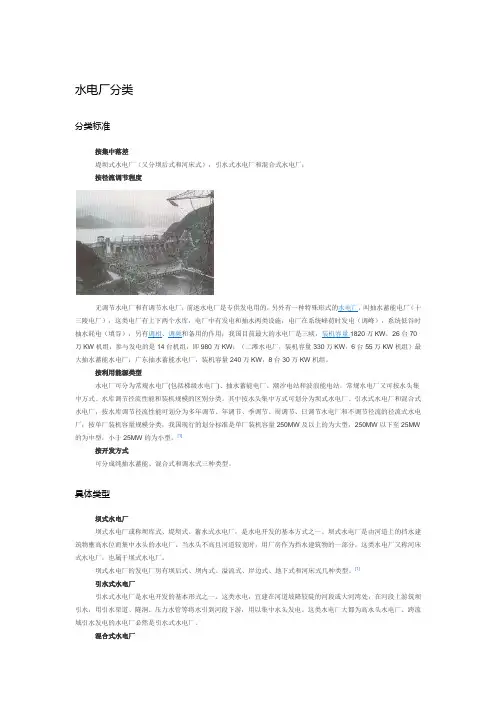

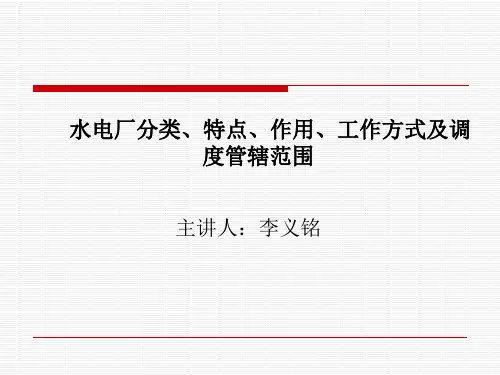

水电厂分类,特点,作用及调度管辖范围..

水电厂分类分类标准按集中落差堤坝式水电厂（又分坝后式和河床式），引水式水电厂和混合式水电厂；按径流调节程度无调节水电厂和有调节水电厂；前述水电厂是专供发电用的，另外有一种特殊形式的水电厂，叫抽水蓄能电厂（十三陵电厂），这类电厂有上下两个水库，电厂中有发电和抽水两类设施，电厂在系统峰荷时发电（调峰），系统低谷时抽水耗电（填谷），另有调相、调频和备用的作用；我国目前最大的水电厂是三峡，装机容量1820万KW，26台70万KW机组，参与发电的是14台机组，即980万KW；（二滩水电厂，装机容量330万KW，6台55万KW机组）最大抽水蓄能水电厂：广东抽水蓄能水电厂，装机容量240万KW，8台30万KW机组。

按利用能源类型水电厂可分为常规水电厂(包括梯级水电厂)、抽水蓄能电厂、潮汐电站和波浪能电站。

常规水电厂又可按水头集中方式、水库调节径流性能和装机规模的区别分类。

其中按水头集中方式可划分为坝式水电厂、引水式水电厂和混合式水电厂；按水库调节径流性能可划分为多年调节、年调节、季调节、周调节、日调节水电厂和不调节径流的径流式水电厂；按单厂装机容量规模分类，我国现行的划分标准是单厂装机容量250MW及以上的为大型，250MW以下至25MW 的为中型，小于25MW的为小型。

[1]按开发方式可分成纯抽水蓄能、混合式和调水式三种类型。

具体类型坝式水电厂坝式水电厂或称坝库式、堤坝式、蓄水式水电厂，是水电开发的基本方式之一。

坝式水电厂是由河道上的挡水建筑物壅高水位而集中水头的水电厂。

当水头不高且河道较宽时，用厂房作为挡水建筑物的一部分，这类水电厂又称河床式水电厂，也属于坝式水电厂。

坝式水电厂的发电厂房有坝后式、坝内式、溢流式、岸边式、地下式和河床式几种类型。

[1]引水式水电厂引水式水电厂是水电开发的基本形式之一。

这类水电，宜建在河道坡降较陡的河段或大河湾处，在河段上游筑坝引水，用引水渠道、隧洞、压力水管等将水引到河段下游，用以集中水头发电。

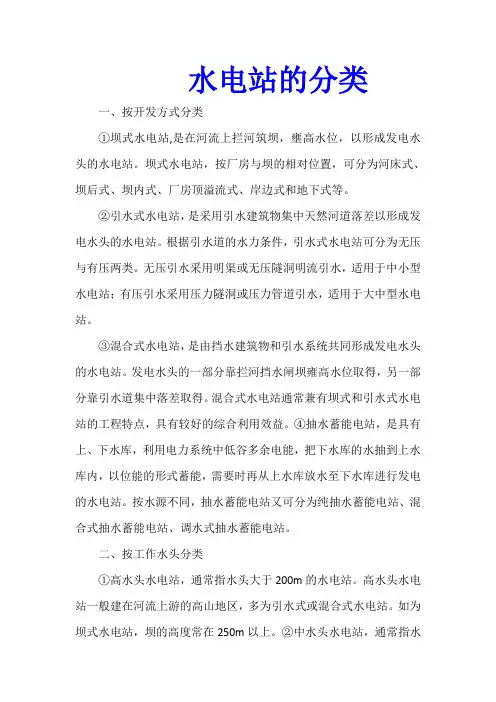

水电站的分类一、按开发方式分类①坝式水电站,是在河流上拦河筑坝，壅高水位，以形成发电水头的水电站。

坝式水电站，按厂房与坝的相对位置，可分为河床式、坝后式、坝内式、厂房顶溢流式、岸边式和地下式等。

②引水式水电站，是采用引水建筑物集中天然河道落差以形成发电水头的水电站。

根据引水道的水力条件，引水式水电站可分为无压与有压两类。

无压引水采用明渠或无压隧洞明流引水，适用于中小型水电站；有压引水采用压力隧洞或压力管道引水，适用于大中型水电站。

③混合式水电站，是由挡水建筑物和引水系统共同形成发电水头的水电站。

发电水头的一部分靠拦河挡水闸坝雍高水位取得，另一部分靠引水道集中落差取得。

混合式水电站通常兼有坝式和引水式水电站的工程特点，具有较好的综合利用效益。

④抽水蓄能电站，是具有上、下水库，利用电力系统中低谷多余电能，把下水库的水抽到上水库内，以位能的形式蓄能，需要时再从上水库放水至下水库进行发电的水电站。

按水源不同，抽水蓄能电站又可分为纯抽水蓄能电站、混合式抽水蓄能电站、调水式抽水蓄能电站。

二、按工作水头分类①高水头水电站，通常指水头大于200m的水电站。

高水头水电站一般建在河流上游的高山地区，多为引水式或混合式水电站。

如为坝式水电站，坝的高度常在250m以上。

②中水头水电站，通常指水头为40～200m的水电站，中水头水电站应用范围比较广泛，多数为坝式或混合式水电站。

③低水头水电站，通常指水头在40m以下的水电站，也有将2～4m水头的水电站称为极低水头水电站。

低水头水电站多建在河流坡降平缓的中下游河段，普遍采用河床式电站。

三、按装机容量分类①大型水电站。

电站总装机容量在30万kW（300MW）及以上的水电站。

大型水电站多建在大江大河上，需要研究解决的环境、社会、技术和经济问题也比较复杂。

②中型水电站。

电站总装机容量为5万～30万kW（不含30万kW）的水电站。

中型水电站多建在中小河流上，需要研究的问题相对较简单，易于解决。

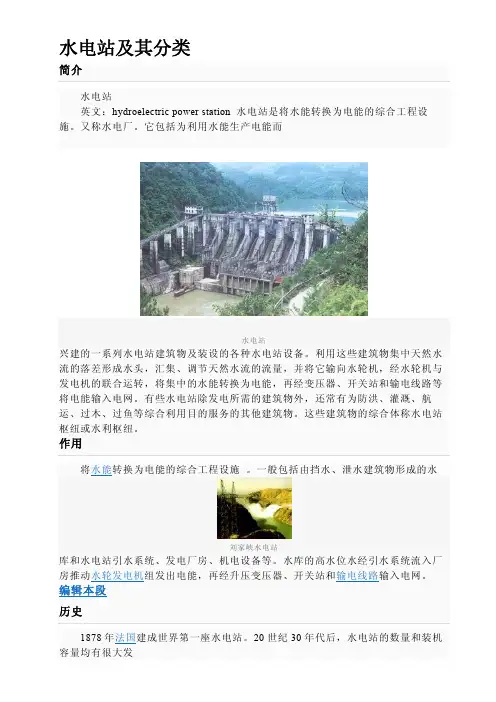

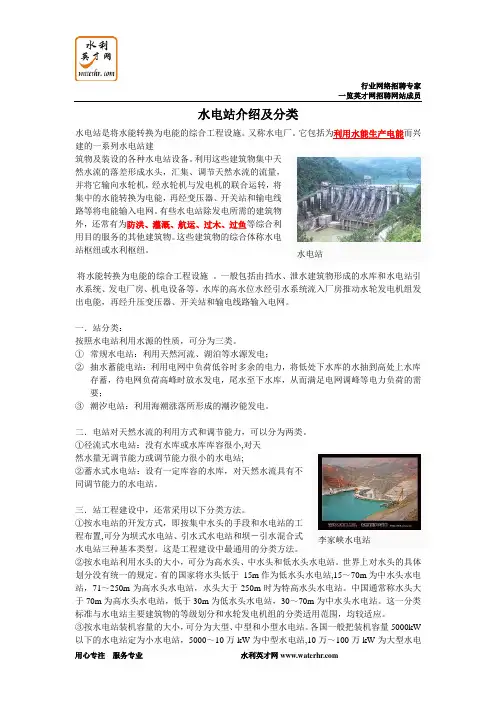

行业网络招聘专家一览英才网招聘网站成员水电站介绍及分类水电站是将水能转换为电能的综合工程设施。

又称水电厂。

它包括为利用水能生产电能而兴建的一系列水电站建筑物及装设的各种水电站设备。

利用这些建筑物集中天然水流的落差形成水头，汇集、调节天然水流的流量，并将它输向水轮机，经水轮机与发电机的联合运转，将集中的水能转换为电能，再经变压器、开关站和输电线路等将电能输入电网。

有些水电站除发电所需的建筑物外，还常有为防洪、灌溉、航运、过木、过鱼等综合利用目的服务的其他建筑物。

这些建筑物的综合体称水电站枢纽或水利枢纽。

将水能转换为电能的综合工程设施 。

一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。

水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能，再经升压变压器、开关站和输电线路输入电网。

一．站分类：按照水电站利用水源的性质，可分为三类。

① 常规水电站：利用天然河流、湖泊等水源发电；② 抽水蓄能电站：利用电网中负荷低谷时多余的电力，将低处下水库的水抽到高处上水库存蓄，待电网负荷高峰时放水发电，尾水至下水库，从而满足电网调峰等电力负荷的需要；③ 潮汐电站：利用海潮涨落所形成的潮汐能发电。

二．电站对天然水流的利用方式和调节能力，可以分为两类。

①径流式水电站：没有水库或水库库容很小,对天然水量无调节能力或调节能力很小的水电站;②蓄水式水电站：设有一定库容的水库，对天然水流具有不同调节能力的水电站。

三．站工程建设中，还常采用以下分类方法。

①按水电站的开发方式，即按集中水头的手段和水电站的工程布置,可分为坝式水电站、引水式水电站和坝－引水混合式水电站三种基本类型。

这是工程建设中最通用的分类方法。

②按水电站利用水头的大小，可分为高水头、中水头和低水头水电站。

世界上对水头的具体划分没有统一的规定。

有的国家将水头低于 15m 作为低水头水电站,15～70m 为中水头水电站，71～250m 为高水头水电站，水头大于250m 时为特高水头水电站。

行业网络招聘专家一览英才网招聘网站成员水电站介绍及分类水电站是将水能转换为电能的综合工程设施。

又称水电厂。

它包括为利用水能生产电能而兴建的一系列水电站建筑物及装设的各种水电站设备。

利用这些建筑物集中天然水流的落差形成水头，汇集、调节天然水流的流量，并将它输向水轮机，经水轮机与发电机的联合运转，将集中的水能转换为电能，再经变压器、开关站和输电线路等将电能输入电网。

有些水电站除发电所需的建筑物外，还常有为防洪、灌溉、航运、过木、过鱼等综合利用目的服务的其他建筑物。

这些建筑物的综合体称水电站枢纽或水利枢纽。

将水能转换为电能的综合工程设施 。

一般包括由挡水、泄水建筑物形成的水库和水电站引水系统、发电厂房、机电设备等。

水库的高水位水经引水系统流入厂房推动水轮发电机组发出电能，再经升压变压器、开关站和输电线路输入电网。

一．站分类：按照水电站利用水源的性质，可分为三类。

① 常规水电站：利用天然河流、湖泊等水源发电；② 抽水蓄能电站：利用电网中负荷低谷时多余的电力，将低处下水库的水抽到高处上水库存蓄，待电网负荷高峰时放水发电，尾水至下水库，从而满足电网调峰等电力负荷的需要；③ 潮汐电站：利用海潮涨落所形成的潮汐能发电。

二．电站对天然水流的利用方式和调节能力，可以分为两类。

①径流式水电站：没有水库或水库库容很小,对天然水量无调节能力或调节能力很小的水电站;②蓄水式水电站：设有一定库容的水库，对天然水流具有不同调节能力的水电站。

三．站工程建设中，还常采用以下分类方法。

①按水电站的开发方式，即按集中水头的手段和水电站的工程布置,可分为坝式水电站、引水式水电站和坝－引水混合式水电站三种基本类型。

这是工程建设中最通用的分类方法。

②按水电站利用水头的大小，可分为高水头、中水头和低水头水电站。

世界上对水头的具体划分没有统一的规定。

有的国家将水头低于 15m 作为低水头水电站,15～70m 为中水头水电站，71～250m 为高水头水电站，水头大于250m 时为特高水头水电站。

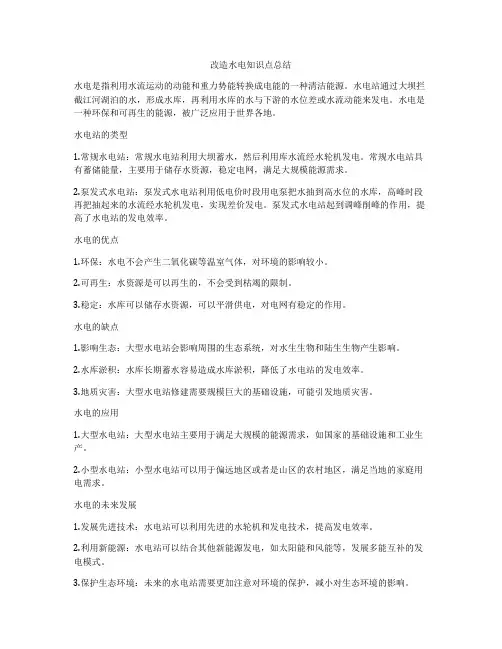

改造水电知识点总结水电是指利用水流运动的动能和重力势能转换成电能的一种清洁能源。

水电站通过大坝拦截江河湖泊的水，形成水库，再利用水库的水与下游的水位差或水流动能来发电。

水电是一种环保和可再生的能源，被广泛应用于世界各地。

水电站的类型1.常规水电站：常规水电站利用大坝蓄水，然后利用库水流经水轮机发电。

常规水电站具有蓄储能量，主要用于储存水资源，稳定电网，满足大规模能源需求。

2.泵发式水电站：泵发式水电站利用低电价时段用电泵把水抽到高水位的水库，高峰时段再把抽起来的水流经水轮机发电，实现差价发电。

泵发式水电站起到调峰削峰的作用，提高了水电站的发电效率。

水电的优点1.环保：水电不会产生二氧化碳等温室气体，对环境的影响较小。

2.可再生：水资源是可以再生的，不会受到枯竭的限制。

3.稳定：水库可以储存水资源，可以平滑供电，对电网有稳定的作用。

水电的缺点1.影响生态：大型水电站会影响周围的生态系统，对水生生物和陆生生物产生影响。

2.水库淤积：水库长期蓄水容易造成水库淤积，降低了水电站的发电效率。

3.地质灾害：大型水电站修建需要规模巨大的基础设施，可能引发地质灾害。

水电的应用1.大型水电站：大型水电站主要用于满足大规模的能源需求，如国家的基础设施和工业生产。

2.小型水电站：小型水电站可以用于偏远地区或者是山区的农村地区，满足当地的家庭用电需求。

水电的未来发展1.发展先进技术：水电站可以利用先进的水轮机和发电技术，提高发电效率。

2.利用新能源：水电站可以结合其他新能源发电，如太阳能和风能等，发展多能互补的发电模式。

3.保护生态环境：未来的水电站需要更加注意对环境的保护，减小对生态环境的影响。

综上所述，水电作为一种清洁能源，具有重要的意义和价值，需要积极发展和应用。

同时，水电的发展也需要更多的关注和保护环境，保护生态平衡，实现可持续发展。

希望未来水电技术能够不断进步，为人类社会的可持续发展做出更大的贡献。

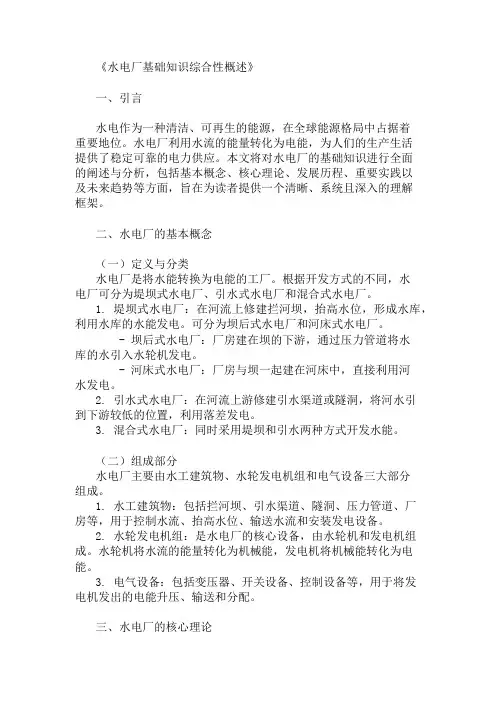

《水电厂基础知识综合性概述》一、引言水电作为一种清洁、可再生的能源，在全球能源格局中占据着重要地位。

水电厂利用水流的能量转化为电能，为人们的生产生活提供了稳定可靠的电力供应。

本文将对水电厂的基础知识进行全面的阐述与分析，包括基本概念、核心理论、发展历程、重要实践以及未来趋势等方面，旨在为读者提供一个清晰、系统且深入的理解框架。

二、水电厂的基本概念（一）定义与分类水电厂是将水能转换为电能的工厂。

根据开发方式的不同，水电厂可分为堤坝式水电厂、引水式水电厂和混合式水电厂。

1. 堤坝式水电厂：在河流上修建拦河坝，抬高水位，形成水库，利用水库的水能发电。

可分为坝后式水电厂和河床式水电厂。

- 坝后式水电厂：厂房建在坝的下游，通过压力管道将水库的水引入水轮机发电。

- 河床式水电厂：厂房与坝一起建在河床中，直接利用河水发电。

2. 引水式水电厂：在河流上游修建引水渠道或隧洞，将河水引到下游较低的位置，利用落差发电。

3. 混合式水电厂：同时采用堤坝和引水两种方式开发水能。

（二）组成部分水电厂主要由水工建筑物、水轮发电机组和电气设备三大部分组成。

1. 水工建筑物：包括拦河坝、引水渠道、隧洞、压力管道、厂房等，用于控制水流、抬高水位、输送水流和安装发电设备。

2. 水轮发电机组：是水电厂的核心设备，由水轮机和发电机组成。

水轮机将水流的能量转化为机械能，发电机将机械能转化为电能。

3. 电气设备：包括变压器、开关设备、控制设备等，用于将发电机发出的电能升压、输送和分配。

三、水电厂的核心理论（一）水能计算水能是水电厂的能量来源，其大小取决于水流的流量和落差。

水能计算公式为：E = mgh，其中 E 表示水能，m 表示水的质量，g 表示重力加速度，h 表示落差。

在实际应用中，通常用功率来表示水能的大小，即P = ρQgH，其中 P 表示功率，ρ表示水的密度，Q 表示流量，g 表示重力加速度，H 表示落差。

（二）水轮机工作原理水轮机是将水能转化为机械能的设备。

水力发电厂实习报告水力发电是利用江、河、水库的势能也就是水位的落差来作功推动水轮机转动再带动发电机转动发电的。

水轮发电机所发出的功率与上游的水头和单位时间所流过水轮机的水量乘正比的。

因此为了有效合理地利用自然能源还需要我们不断的努力去改造自然来实现。

在人与大自然不断的的抗争中已经形成了多种形式的水利发电厂下面我们就简单的介绍一下水力发电厂。

水电厂的类型堤坝式引水式抽水蓄能电站一水力发电厂的特点水力发电厂的水轮发电机组不但具有设备简单操作灵活易于实现自动化等特点而且还可以在几分钟内迅速启动投入运行等特点这种快速反映的特点除了燃气轮机可以与之媲美外这是其它发电厂望尘莫及的。

虽然燃气轮机的启动速度可以与之媲美但是对于节约能源和对大气的污染以及发电成本上燃气轮机就摇显逊色了。

在正常情况下水力发电厂的启动到带满负荷只需4-5分钟。

在紧急情况下可缩短到1分钟左右且增减负荷也十分方便灵活。

因此水轮发电机组通常可以承担电网的调峰调频曾加电力网的无功分量和事故备用等。

其它发电厂虽然也可以承担上述任务但是确存在着设备多启动复杂且时间较长浪费能源等。

但是水力发电厂的一次性投资大工期长。

二效率高、成本底水力发电厂水轮机组生产效率较高大、中型水力发电厂效率为80-90小型水电站一般为60-70而火力发电厂的发电效率紧为35左右。

同时水力发电厂发电成本较底一般为火力发电厂的三分之一到四分之一并且水力发电厂几乎不产生对环境的污染。

三水力发电厂的基本型式a、按集中落差方式的不同水力发电厂可区分为堤坝式、引水式和混合式三种。

堤坝式水力发电厂又可按电厂厂房所处的位置的不同分为坝后式、河床式和岸边式。

1、坝后式水力发电厂是由河道中拦河筑坝建水库调节水的径流来集中水流落差厂房设在堤坝下游的坝处有的设在坝内但不承受上游水的压力。

2、河床式水力发电厂适宜于建筑在河床宽阔、落差较小、流量大的平川河道上其厂房和堤坝一同担负着拦截水的作用。

3、岸边式水力发电厂厂房设在堤坝下游的岸边上发电用的水通过隧道或者预埋的管道中流入厂房内的水轮机。

1水电站基本类型及组成建筑物：工作水头（低中高水头）调节能力（有无调节）电力系统中作用（基腰峰荷）集中水头方式（坝式引水式混合式）水电站利用水源的性质（常规抽水蓄能潮汐）水电站的组成建筑物及其特征（坝式河床式引水式）坝式：常修建于河流中上游高山峡谷中，厂房不起挡水作用不承受上游水压力，引水道短水头损失小建筑物布置较集中当厂房布置在坝体非溢流段下游为坝后式当坝体足够大可将厂房布置在坝内为坝内式。

河床式：修建在河流中下游河道纵坡较平缓河段上厂房和坝共同组成挡水建筑物厂房承受上游水压力，一般为低水头大流量水电站。

引水式：修建在河床坡度大水流湍急山区河段，水头较高，有压引水式主采用有压引水建筑物引水以集中水头，无压引水式采用无压引水建筑物集中水头。

2水轮机类型及适用范围：反击式（主要利用水流压能转化为机械能）：轴流式（适用于低水头大流量水电站h一般50m最高88）混流式（适用h一般20~450m最高672m）斜流式（h一般20~200）贯流式（h30m 以下）冲击式（通过喷嘴将水流能量全转换成高速射流的动能）：水斗式（高水头小流量水电站，大型之h400~1000最高1772）斜击式（中小型水电站h25~300）双击式（小型水电站h10~150）3蜗壳（反击式水轮机引水部件，使水流均匀、旋转，以最小水头损失送入转轮室）：金属蜗壳（工作水头>40多用于中高水头混流式水轮机，包角较大为345度左右）混凝土蜗壳（H<40用于低水头大流量电站包角180~270）包角：蜗壳在座环外缘包围的角度。

尾水管（位于转轮出口的泄水部件引导水流进入下游并回收剩余能量，衡量之性能指标为看它对转轮出口动能恢复程度，分直锥形弯锥形弯肘形。

4Hs：立轴混流式(导叶下部底环上平面到下游水面垂直高度)卧轴混流式贯流式（转轮叶片最高点到下游水面垂直高度）立轴轴流式（转轮叶片轴线到下游水面垂直高度）5安装高程（计算水电站厂房其他高程的基准值）：立轴反击式（导叶中心高程）卧轴混流式贯流式（主轴中心线高程）6综合特性曲线（表示水轮机各参数间关系曲线，用于分析水轮机性能，在水电站设计中选择基本参数及合理运行方式）：轴流式主要综合特性曲线（等开度线：模型试验时保持水轮机开度不变对应于不同工况下的一条连线。

水电行业分析报告水电行业分析报告一、定义水电行业是指利用水资源发电并进行输送和分配的行业。

它是一种清洁、可再生能源，对于保护环境、减少污染、改善生态有着重要的作用。

二、分类特点水电行业主要分为水电开发和水电设备制造两个方面。

水电开发是基础，涉及到水电站的设计和建设，以及发电和输送等流程。

水电设备制造是配套，设计和制造各类水电设备，如水轮发动机和水闸等。

水电行业的特点是利用水体的自然能量发电，属于清洁能源，无颗粒物和二氧化碳等污染物的排放。

同时，水电站规模较大，建设项目周期长，需要政府和企业的重点支持。

三、产业链水电行业的产业链包括了水电站的规划和设计、水电设备的开发和制造、水电电力的发电和输送、水电项目的投融资以及水资源管理等。

水电行业有着完整的产业链，包含多个环节。

其中，水电站设计和建设是起点，而输电和配电是终点。

在整个产业链中，每个环节相对复杂，涉及到的技术和人力成本也相对高。

四、发展历程水电行业的发展始于19世纪末，最早是通过对水能力源的依赖来进行发电。

20世纪初期，水电技术有了革新，发电效率大幅提高。

20世纪70年代，水电行业开始进入了新的发展阶段，水电设备的智能化程度逐步提高，设备的技术和效率都有了大量改进。

随着经济快速发展，水电行业的市场需求越来越高，国内水电装机容量逐年增长。

到2019年，全国水电总装机容量达到了3.37亿千瓦，占全国电力总装机容量的27.9%。

五、行业政策文件2006年，国家《水电和电力勘测规划管理办法》制定，打破了最高认可水电规模的300万千瓦，改为地方政府自设规划。

2011年，国务院颁布《节能减排十二五规划》，提出了水电行业的目标：到2015年，电网对水电上网电量比例将达到85%。

2017年，国务院发布《水电规划建设和管理》行动计划，将水电建设作为“一带一路”和“京津冀一体化”等国家战略的重点领域。

六、经济环境随着国民经济的发展，社会能源需求逐步增加。

2019年，全国水电行业的实现营业收入为2.6万亿元，同比增长8.95%。

第二篇水电站建筑物水电站是利用水能资源发电的场所，是水、机、电的综合体。

其中为了实现水力发电，用来控制水流的建筑物称为水电站建筑物。

本篇主要讨论水电站引水系统的布置、结构设计和水力计算；水电站厂区枢纽的布置设计和结构特点。

第六章水电站的布置形式及组成建筑物重点：坝式、引水式、混合式开发的水电站的布置特点及组成建筑物。

第一节水电站的基本开发方式及其布置形式由N = ηQH可知，要发电必须有流量和水头，关键是形成水头。

要充分利用河流的水能资源，首先要使水电站的上、下游形成一定的落差，构成发电水头。

因此就开发河流水能的水电站而言，按其集中水头的方式不同分为坝式、引水式和混合式三种基本方式。

抽水蓄能电站和潮汐电站也是水能利用的重要型式。

形成水头方式——水电站的开发方式。

一、坝式水电站在河流峡谷处拦河筑坝，坝前雍水，在坝址处形成集中落差，这种开发方式为坝式开发。

在坝址处引取上游水库中水流，通过设在水电站厂房内的水轮机，发电后将尾水引至下游原河道，上下游的水位差即是水电站所获取的水头。

用坝集中水头的水电站称为坝式水电站。

(一) 坝式水电站特点(1) 坝式水电站的水头取决于坝高。

目前坝式水电站的最大水头不超过300m。

(2) 坝式水电站的引用流量较大，电站的规模也大，水能利用较充分。

(由于筑坝，上游形成的水库，可以用来调节流量）目前世界上装机容量超过2 000MW的巨型水电站大都是坝式水电站。

此外坝式水电站水库的综合利用效益高，可同时满足防洪、发电、供水等兴利要求。

(3) 坝式水电站的投资大，工期长。

原因：工程规模大，水库造成的淹没范围大，迁移人口多。

适用：河道坡降较缓，流量较大，并有筑坝建库的条件。

(二) 坝式水电站的形式1．河床式电站(power station in river channel)——一般修建在河道中下游河道纵坡平缓的河段上，为避免大量淹没，建低坝或闸。

——适用水头：大中型：25米以下，小型：8~10米以下。
