word 1 / 4 小专题（一） 光现象作图
01 专题概述
光的折射规律作图；4.根据平面镜成像特点作图. 作图注意事项：（1）要借助工具作图，作图一定要规X；（2）是实际光线画实线，不是实际光线画虚线；（3）光线要带箭头，光线与光线之间要连接好，不要断开；（4）作光的反射或折射光路图时，应先在入射点作出法线（虚线），然后根据反射角与入射角或折射角与入射角的关系作出光线.
02 专题训练
类型1 光的反射作图
1.（某某中考）如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°.请根据光的反射定律画出入射光线，并标出入射角的度数.
2.（某某中考）小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜.
3.（某某中考）如图所示是一矿井的结构示意图，请你利用一块平面镜使太阳光沿水平方向照亮矿井中的水平通道.
4.如图所示，利一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图.
类型2 平面镜成像的特点和原理作图
5.如图是物体AO和AO在平面镜中所成的像A′O′的位置，请在图中画出平面镜的示意图. word 2 / 4
6.（某某中考）“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹.
7.如图所示，是同一点光源S发出的两条光线，请确定光源S和像S′的位置并完成光路图.
8.（某某中考）如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线.
类型3 光的折射规律作图
9.（某某中考）如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点.
10.（某某中考）如图所示，一束光从玻璃砖AB面垂直射入，折射后从玻璃砖AC面射出， 请画出这束光在AC面发生折射的光路图.
1
“光现象”作图题归类
例1. 如图1所示，AO是入射光线，MN为平面镜，在图1中作出AO的反射光线。
图1 例2. 如图2所示，物体AB上的B点在平面镜里所成的像点为B”，在图中作出平面镜的位置和物体AB在平面镜中的像A”B”。
图2
例3. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
图3 图4
例4. 有一光源S在平面镜前，经平面镜MN的一束反射光如图4所示，请你根据平面镜成像的特点确定光源位置，并完成光路图
2
二. 作物体的像
给出物体和平面镜，作出平面镜内物体的像。
例2. 如图2所示，物体AB上的B点在平面镜里所成的像点为B”，在图中作出平面镜的位置和物体AB在平面镜中的像A”B”。
图2
三. 确定反射面或平面镜
利用光的反射定律和光线关系确定反射面。 例3. 小明用平面镜将一束太阳光反射到竖井中（如图3所示），请在图上作出平面镜的位置，并标出镜面与水平面夹角的度数。
四. 确定光源或物体位置
平面镜成像的原理是光的反射，我们可以根据这个原理在平面镜或反射光路中确定光源或物体的位置。
例4. 有一光源S在平面镜前，经平面镜MN的一束反射光如图所示，请你根据平面镜成像的特点确定光源位置，并完成光路图。
3 作图题练习
1、如图1所示，确定发光点S的位置。
2、如图2所示，确定平面镜的位置。
3、在图3中画出经过平面镜反射后的光线。
4、如图4所示，根据光的反射规律确定发光点S在镜中所成的像S′.
5、根据平面镜成像的特点，在图5作出物体AB在平面镜中所成的像A′B′．
6、如图6所示，平面镜前有一点光源S，S发出的一束光线被平面镜反射后经过A点，请作出该光线的光路图．
7、为了把竖直照射的太阳光经平面镜反射后，沿水平方向射入涵洞中，请在图7中画出平面镜的位置，并完成光路图。

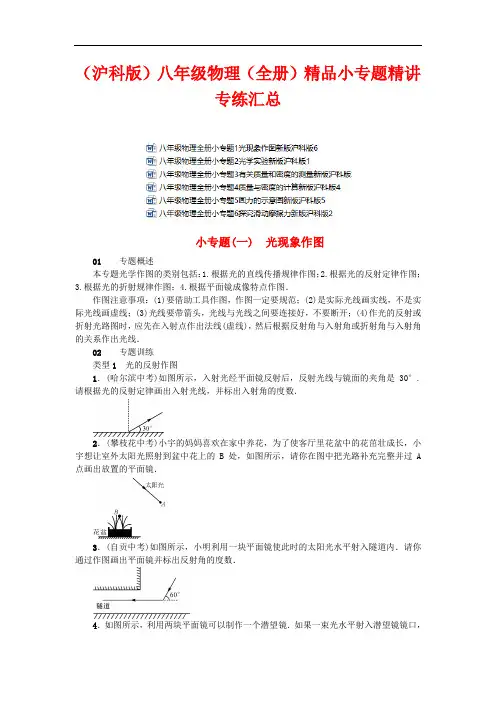

（沪科版）八年级物理（全册）精品小专题精讲专练汇总
小专题(一) 光现象作图
01 专题概述
本专题光学作图的类别包括：1.根据光的直线传播规律作图；2.根据光的反射定律作图；3.根据光的折射规律作图；4.根据平面镜成像特点作图．
作图注意事项：(1)要借助工具作图，作图一定要规范；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线．
02 专题训练
类型1 光的反射作图
1．(哈尔滨中考)如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°.请根据光的反射定律画出入射光线，并标出入射角的度数．
2．(攀枝花中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜．
3．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
4．如图所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，
它将经过怎样的路径射出？请画出其光路图．
类型2 平面镜成像的特点和原理作图
5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．
6．(德州中考)“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．
7．(天水中考)如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．
8．(锦州中考)如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．
1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）.
3、如图3, A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完 成光路图。
4、如下图A所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
6、如图6所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作
出入射光线和折射光线。
7、如图（b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图.
8、如图上面右图8所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。画出她的脚上B点
的光线经过平面镜后进入人眼A点的光路图。
9、如图下左图为一半球形玻璃砖，请画出光线从。点（球心）射入玻璃砖到射出玻璃砖的完整光路图。 10、如图上右图所示，一直角三棱镜顶角为30°, 一束光垂直人8边入射，从AC边又射入空气中，请画 出从AC边出射的光线。
11、竖直向下照射的太阳光经平面镜反射后，沿水平方向射 5 !L„ 入涵洞中，请
在右图中画出平面镜的位置，并完成光路图。
12、下图中，两条光线是由同一点光源S发出经平面镜反射 ' 」 后形成的，请
完成光路图，并确定光源S的位置。
13、如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点?
20、如下图所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜
能看到箱子左侧多大范围的地面。要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。
+ A
777777777777777777777777^
21、 画出下列图中透镜的折射光线的方向。
RI・）「' w -・」—・」「・「'-•-H
臼F
夕地面
C n 图7
1、有一个瓶子装满油时，总质量是1.2kg,装满水时总质量是1.44kg,水的质量是1.2kg,求油的密度.
