专题04 光现象作图（解析版）类型一光的反射作图【方法技巧】准确作图要求：（1）反射角等于入射角，像物到镜面等距。
（相等）（2）法线与反射面垂直，像物连线与镜面垂直。
（垂直）（3）实际光线、实像、反射面用实线；光线的反向延长线、法线、虚像用虚线。
（虚实）【专项训练】1.一束光照射到平面镜上，如图所示．请在图中画出反射光线并标出反射角的度数．【答案】如图所示【解析】本题考查光的反射作图．先过入射点作法线，根据反射角等于入射角画出反射光线，反射角的度数为90°−60°=30°．2.用一平面镜将与水平面成30°角的阳光竖直照射到深井内，请你在图中画出平面镜的位置，并标出反射角的大小。
【答案】解：因为太阳光竖直射入深井内，所以反射光线竖直向下，由此画出法线，过入射点画出法线的垂线，即平面镜的位置，因入射光线与水平面成30°，而反射光线是竖直向下的，所以入射光线与反射光线的夹角为30°+90°=120°，则入射角、反射角为60°.如图所示：【解析】首先根据反射光线的方向(竖直向下)作出反射光线，反射光线和入射光线夹角的角平分线就是法线的位置，画出法线，然后根据法线是与平面镜是垂直的关系画出平面镜，标明反射角的度数。
首先知道反射定律的内容，然后根据反射定律完成反射光路，最后根据图中角之间的关系计算反射角的大小。
3如图所示，一小球放在桌子的右侧，请画出人通过平面镜看到球的光路图。
【答案】解：作出球点S关于平面镜的对称点，即为像点S′，连接S′P交平面镜于点O，沿OP画出反射光线，连接SO画出入射光线，如图所示：【解析】利用平面镜成像的特点：像与物关于平面镜对称，作出球的像点，根据反射光线反向延长通过像点，可以由像点和眼睛点确定反射光线所在的直线，从而画出反射光线，并确定反射点，最后由发光点和反射点画出入射光线，从而完成光路。

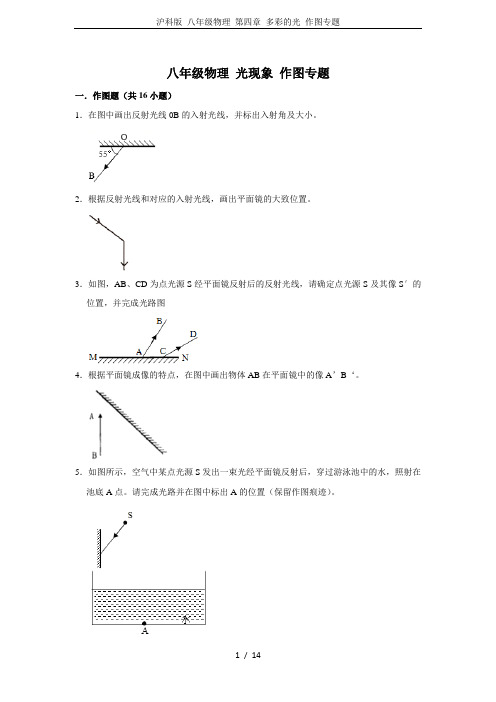

八年级物理光现象作图专题一．作图题（共16小题）1．在图中画出反射光线0B的入射光线，并标出入射角及大小。
2．根据反射光线和对应的入射光线，画出平面镜的大致位置。
3．如图，AB、CD为点光源S经平面镜反射后的反射光线，请确定点光源S及其像S′的位置，并完成光路图4．根据平面镜成像的特点，在图中画出物体AB在平面镜中的像A’B‘。
5．如图所示，空气中某点光源S发出一束光经平面镜反射后，穿过游泳池中的水，照射在池底A点。
请完成光路并在图中标出A的位置（保留作图痕迹）。
6．小明想用一块平面镜使水平面成30°角的太阳光竖直射入井中（如图所示）请在图中画出平面镜的位置并标出镜面与水平面夹角的度数。
7．平静水面上方的小鸟和水中的小鱼，某时刻的实际位置A、B如图所示，C点的人恰好看到它们在水中的像A′、B′重合，请画出小鸟在水中像的位置和人眼看到小鱼的光路图。
8．一束光线从水中斜射入空气，折射光线OA如图所示，请在图中画出它的入射光线。
9．一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线（注意标出法线，不考虑光的反射）。
10．如图，请画出光线通过透镜后的光路图。
11．如图，补齐两条经过凹透镜的出射光线。
12．如图所示点光源S发出的一条光线经过水面反射后通过凸透镜左侧的焦点F，O为光心，请画出：（1）经水面反射的反射光线；（2）S发出的入射光线；（3）通过凸透镜后的折射光线。
13．一个凸透镜的主光轴与水面恰好重合，F为凸透镜的焦点。
根据给出的光线作出进入凸透镜的入射光线和从水面出来的折射光线。
14．如图所示，光线经平面镜反射后射向凹透镜，请画出射向平面镜的入射光线和经过凹、凸透镜后的折射光线，并在图中标出入射角的度数。
15．如图，OA是光源S发出的一条经平面镜反射后的反射光线，反射光线OA经过了凸透镜焦点F．请作出OA的入射光线和经凸透镜折射后的折射光线。
16．如图所示，一玻璃三棱镜的横截面为等腰直角三角形ABC．一束红光平行于BC边从S 点射入三棱镜，经AB面折射后，又在BC面发生反射，然后恰好从P点折射后射出。
光现象作图专题1、光的直线传播1.画出如图所示的小孔成像的光行进的径迹．．。
2.作出下列小孔成像的光路图．（AB是发光物）2、光的反射定律1、完成下列反射光路图。
（要求保留作图痕迹）2、要想使与水平方向成30º角的太阳光，被平面镜反射后竖直照射到井底，确定图中平面镜的位置。
（标明镜面与水平方向夹角的度数）3、小明的乒乓球掉到沙发下，小明同学借助平面镜反射灯光找到了乒乓球。
图中已标示了入射光线与反射光线等，请在图中适当位置画出平面镜，并标出镜面与水平方向的夹角大小。
到实验台上?请画出一条光线的光路图，画好法线，用箭头标出光线的方向．3、光的折射规律1、在右图中．入射光线AO与水面成50°角在水和空气的界面同时发生了反射和折射，请分别画出反射光线和折射光线（大概位置）并标出入射角和反射角的大小及折射角。
2、通过作图作出潜水侦察兵在水底下看到岸上目标A的像的大致位置。
3、按照题目要求完成作图：通过细管可以看见水底的物块，但从细管穿过的直铁丝，却碰不上物块。
请在下图中作出通过细管看见物块的入射光线。
2、如右上图所示，S′为发光点S在平面镜MN中的像，若S发出的一条光线SO经平面镜反射后过P点，请在图中找出发光点S的位置，并完成光路。
3、由发光点S发出的一条光线经平面镜反射后，反射光线将通过A点，试在图中确定这条光线及其反射光线．4、如图所示的两条反射光线都是由同一个点光源发出的光经平面镜反射后形成的，试找出点光源。
5、在右上图所示的AB、CD，是同一发光点S发出的光经平面镜反射后的两条反射光线，用作图方法确定发光点S的位置．6、如下图所示，由发光点A发出的光射到水面上，同时发生反射和折射，反射光线经过S 点，试在图中画出入射光线、反射光线和大致的折射光线．7、如图所示，平面镜上方有一竖直挡板P，AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线，请在图上作出发光点S．（要求留下作图痕8、如图所示，小明通过一平面镜看到了桌子下面的小球．图中画出了入射光线和反射光线，但未标出光的传播方向．在图中用箭头标出光的传插方向，并根据光的反射定律画出平面镜．9、图中S为发光点，从它发出的两条光线经平面镜反射后的两条反射光线分别与虚线a、b 重合，根据平面镜成像规律在图中画出平面镜，并找出S在平面镜里的像S′5、透镜1、完成下列图中的光路图。
小专题(一) 光现象作图
01专题概述
本专题光学作图的类别包括：1.根据光的直线传播规律作图；2.根据光的反射定律作图；3.根据光的折射规律作图；4.根据平面镜成像特点作图．
作图注意事项：(1)要借助工具作图，作图一定要规范；(2)是实际光线画实线，不是实际光线画虚线；(3)光线要带箭头，光线与光线之间要连接好，不要断开；(4)作光的反射或折射光路图时，应先在入射点作出法线(虚线)，然后根据反射角与入射角或折射角与入射角的关系作出光线．
02专题训练
类型1光的反射作图
1．(哈尔滨中考)如图所示，入射光经平面镜反射后，反射光线与镜面的夹角是30°.请根据光的反射定律画出入射光线，并标出入射角的度数．
2．(攀枝花中考)小宇的妈妈喜欢在家中养花，为了使客厅里花盆中的花茁壮成长，小宇想让室外太阳光照射到盆中花上的B处，如图所示，请你在图中把光路补充完整并过A点画出放置的平面镜．
3．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．
4．如图所示，利用两块平面镜可以制作一个潜望镜．如果一束光水平射入潜望镜镜口，它将经过怎样的路径射出？请画出其光路图．
类型2平面镜成像的特点和原理作图
5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．
6．(德州中考)“猴子捞月”的故事同学们耳熟能详，如图所示，若猴子的眼睛用点A表示，空中的月亮用点B 表示，请画出猴子看见水中月亮的光路图，并保留必要的作图痕迹．
7．(天水中考)如图所示，A、B是镜前一点光源S发出的光线经平面镜M反射后的两条反射光线，请在图中标出点光源S和像点S′的位置，并完成光路图(保留作图痕迹)．
8．(锦州中考)如图所示，发光点S发出的某光线经平面镜反射后，反射光线恰好经过A点，请在图中画出这条光线．
类型3光的折射规律作图
9．(河南中考)如图甲所示，人眼看到斜插入水中的筷子发生了弯折，请在图乙中画出能说明这一现象原理的一条入射光线及对应的折射光线，要求以O为入射点．
10．(聊城中考)如图所示，一束光射向一块玻璃砖，并穿过玻璃砖．画出这束光进入玻璃和离开玻璃后的光线(注意标出法线)．
11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.
12．(资阳中考)“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．
13．(随州中考)如图所示，人眼透过玻璃三棱镜观察另一侧的蜡烛A，发现成像在A′处．在A上选择一点S 画出光路图以表明成像于S′的原理(可以只画一条光线)．。
