现场管线交底记录

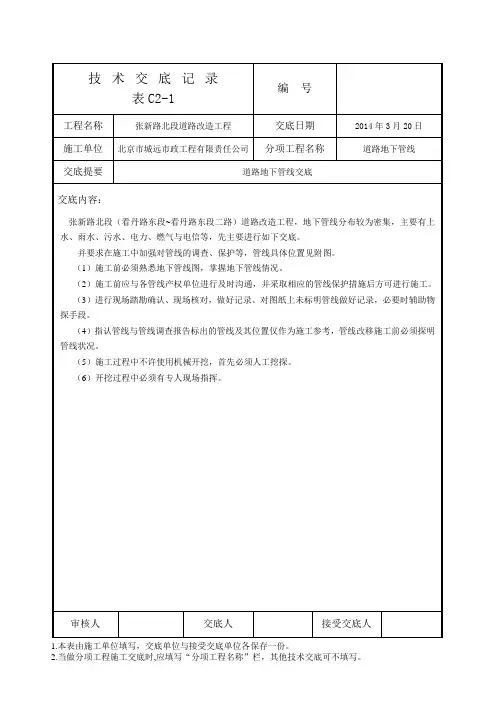

技 术 交 底 记 录
表C2-1 编 号
工程名称 张新路北段道路改造工程 交底日期
2014年3月20日 施工单位 北京市城远市政工程有限责任公司
分项工程名称 道路地下管线 交底提要
道路地下管线交底
交底内容： 审核人 交底人 接受交底人
1.本表由施工单位填写，交底单位与接受交底单位各保存一份。

2.当做分项工程施工交底时,应填写“分项工程名称”栏，其他技术交底可不填写。

张新路北段（看丹路东段~看丹路东段二路）道路改造工程，地下管线分布较为密集，主要有上水、雨水、污水、电力、燃气与电信等，先主要进行如下交底。

并要求在施工中加强对管线的调查、保护等，管线具体位置见附图。

（1）施工前必须熟悉地下管线图，掌握地下管线情况。

（2）施工前应与各管线产权单位进行及时沟通，并采取相应的管线保护措施后方可进行施工。

（3）进行现场踏勘确认、现场核对，做好记录。

对图纸上未标明管线做好记录，必要时辅助物探手段。

（4）指认管线与管线调查报告标出的管线及其位置仅作为施工参考，管线改移施工前必须探明管线状况。

（5）施工过程中不许使用机械开挖，首先必须人工挖探。

（6）开挖过程中必须有专人现场指挥。

外网排水管线施工技术交底记录日期：XXXX年XX月XX日地点：施工现场参与人员：工程师、施工队长、施工人员等一、施工背景和目标1.1施工背景（说明施工的背景、原因和必要性）1.2施工目标（明确施工的目标和要求）二、管线材料与设备2.1管线材料（列出所使用的各种管材、管件、密封材料等信息）。

2.2施工设备（列出所使用的各种施工机械设备、工具等信息）。

三、施工前准备3.1勘测测量（详细描述已完成的勘测测量工作，包括土质状况、地下管线、标高等情况）。

3.2材料准备（说明已准备的材料、检验情况等）。

3.3动员组织（描述已完成的施工动员组织工作）。

四、施工工序和技术要求4.1开挖施工（说明开挖方式、开挖深度、施工顺序、支护方式等）。

4.2安装施工（详细描述管线的安装方式，要求安装垂直度、平直度和连接方式等）。

4.3密封施工（描述密封材料的使用要求，如胶水、胶带等密封材料的选用和使用方法）。

4.4固定施工（说明管线固定的方法，如支承架、卡夹等的使用方法）。

4.5清理施工（说明清理施工中可能产生的碎屑、废弃材料等的处理方法）。

五、质量控制5.1材料验收（描述材料验收的程序和标准）。

5.2过程检查（说明施工过程中的检查点和检查内容）。

5.3现场测试（说明现场测试的方法和要求）。

5.4安全防护（详细描述施工过程中的安全防护措施）。

六、施工现场环境与安全措施6.1施工现场环境（描述施工现场的周围环境、交通情况等情况）。

6.2安全措施（详细描述施工现场的安全措施，包括施工人员的安全注意事项、施工区域标识、警示标识等）。

七、交底后工作7.1文件处理（说明交底文件的归档和处理方式）。

7.2变更处理（描述如何处理变更情况，如材料变更、施工工序变更等）。

七、施工交底签字确认工程师：________________施工队长：________________施工人员：________________以上是外网排水管线施工技术交底的记录，供施工各方参考。

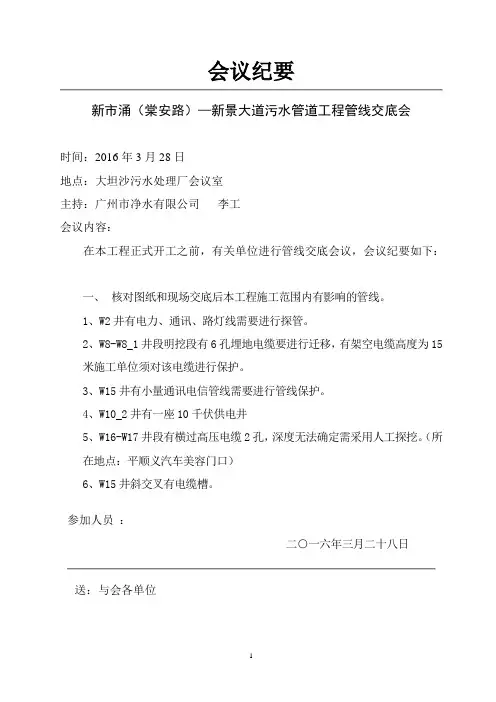

会议纪要
新市涌（棠安路）—新景大道污水管道工程管线交底会
时间：2016年3月28日
地点：大坦沙污水处理厂会议室
主持：广州市净水有限公司李工
会议内容：
在本工程正式开工之前，有关单位进行管线交底会议，会议纪要如下：
一、核对图纸和现场交底后本工程施工范围内有影响的管线。

1、W2井有电力、通讯、路灯线需要进行探管。

2、W8-W8_1井段明挖段有6孔埋地电缆要进行迁移，有架空电缆高度为15
米施工单位须对该电缆进行保护。

3、W15井有小量通讯电信管线需要进行管线保护。

4、W10_2井有一座10千伏供电井
5、W16-W17井段有横过高压电缆2孔，深度无法确定需采用人工探挖。

（所
在地点：平顺义汽车美容门口）
6、W15井斜交叉有电缆槽。

参加人员：
二○一六年三月二十八日送：与会各单位
1。

安全技术交底记录一、工程概况农业路为某某市市区的老干道，沿道路下埋有各种市政管线，项目部在施工前根据业主下发的管线图并结合现场的勘测，在我司施工的标段发现地下埋有雨污水管、燃气管、高压电缆、自来水管、热力管及通信和国防光缆等，埋深从路面水稳以下至六、七米不等，地下管线十分复杂，施工前如不搞清楚施工范围内各种管线的具体位置，做好保护措施，那么施工过程中会存在相当大的安全隐患，为消除这种安全隐患，特此做以下安全施工交底。

二、具体操作规程1、开挖前必须详细了解施工现场周围的环境情况，结合业主下发的管线图并与管线单位的相关人员积极沟通，调查好各种管线的数量、类型、走向、位置、深度等。

2、以上业主下发的管线图及管线单位的相关人员提供的信息，只能做为参考,在施工前，项目部要求先用小炮机将施工范围内需要挖十字探沟部位处的路表20CM沥清混凝破除，严禁小炮机一破到底，只能破路表20CM沥清混凝土，严禁用钻机钻，路表20CM沥清混凝破除后，必须人工挖十字探沟，探沟的深度挖3m,并配合某某铲（间距10cm）探至7m深，探入深度必须由测量队复核。

如没探出管线方可进行施工，如探出管线，人工挖至管线的位置，确定是何种管线后联系相关管线单位为员到场确认，同时报业主工程部。

3、对施工范围内已探明的管线，施工前与管线产权单位进行沟通，共同商讨解决办法，不得私自施工。

4、施工前后对管线进行监控量测，并根据量测结果及时调整或改进施工方法,防止发生意外。

5、在没有对管线采取合理的保护措施时，不得进行施工。

6、施工过程中设专人看管，随时检查管线的变化情况，做到施工有数。

7、如果在施工过程中发生突然事件，必须及时通知有关部门和单位，及时进行抢修。

三、工序交接及责任管理为更好的规范施工前对管线的探测及保护，项目部针对本工程的特点及部门分工，特制定施工前管线工作的交接及责任管理。

具体如下：由艾兵（副经理）和鹿存阳（副部长）负责对施工范围内的管线摸排并在施工前对施工范围内挖十字探沟（配合某某铲）进行人工探测后，如没发现有管线，以书面交接单的形式，发给工程部鲍泽民（副经理）、杜清海（副部长）及胡亚东（副部长）签字认可，由工程部再发给施工班组签字后才能施工。

建设单位管线交底记录是建设单位在进行工程建设时，对地下管线、地上管线、建筑物的位置、性质、规模等进行详细的调查、记录和交底的过程。

其主要内容包括：
1. 管线的种类和性质：例如，是否为电力线、通信线、燃气线、给排水线等。

2. 管线的位置：包括管线的起点、终点、走向、埋深等。

3. 管线的规模：包括管线的直径、长度、材质等。

4. 管线的使用情况：包括管线的运行状况、维护情况、使用单位等。

5. 管线的交底情况：包括管线的交接情况、交底时间、交底人等。

6. 管线的风险评估：包括管线的风险点、风险等级、风险控制措施等。

7. 管线的保护措施：包括管线的保护方法、保护措施的实施情况等。

建设单位管线交底记录对于确保工程建设的安全、顺利进行具有重要意义。

一、交底目的为确保电力管线施工安全，提高施工质量，防止事故发生，特进行本次电力管线安全技术交底。

二、交底对象参与电力管线施工的全体技术人员、施工人员及管理人员。

三、交底内容1. 施工前的准备工作（1）熟悉图纸，了解工程概况，明确施工范围、施工内容、施工方法及施工顺序。

（2）对施工人员进行安全教育，提高安全意识，确保施工人员掌握安全操作规程。

（3）检查施工工具、设备、材料是否符合安全要求，确保施工过程中安全可靠。

2. 施工过程中的安全注意事项（1）施工人员必须佩戴安全帽、安全带等个人防护用品。

（2）施工区域应设置安全警示标志，禁止无关人员进入。

（3）在电力管线施工过程中，应严格遵守以下规定：a. 严格遵守操作规程，确保施工质量。

b. 严禁在电力管线附近进行挖土、打桩等作业，防止损坏电力管线。

c. 施工过程中，如发现异常情况，应立即停止作业，报告相关部门处理。

d. 严禁在电力管线附近堆放易燃、易爆物品。

（4）施工现场应保持整洁，施工垃圾应及时清理。

3. 事故应急处理（1）发生触电事故时，立即切断电源，并进行急救。

（2）发生火灾事故时，立即报警，并采取灭火措施。

（3）发生坍塌事故时，立即组织人员撤离危险区域，并报告相关部门。

四、交底要求1. 施工人员必须认真学习本交底内容，掌握安全操作规程。

2. 施工过程中，严格遵守安全规定，确保施工安全。

3. 施工负责人应定期检查施工安全情况，发现问题及时整改。

4. 施工结束后，对施工人员进行总结，总结经验教训，提高施工安全水平。

五、附件1. 电力管线施工安全操作规程2. 电力管线施工安全检查表3. 电力管线施工安全事故应急预案请全体施工人员认真学习本交底内容，确保电力管线施工安全。
