2012新增烧结球团

《烧结球团》课件解析 (一)在我们的生活和工业生产中，常常需要利用烧结技术制造各种粉末材料的固体物，在制造球团这一过程中，《烧结球团》成为烧结技术中的关键因素之一。

烧结球团是指由微粒状颗粒团结在一起，通过烧结过程形成的小球状物，其中粉末原料被与其它微粒进行接触和交换，使颗粒质量提高并且产品均匀度得到提高，这对于一些材料制品的质量和性能提高具有非常重要的作用。

为提高人们对烧结球团的了解，优化工业制品的成品率，制造出优质的工业产品。

一些烧结领域的专家提出了《烧结球团》课件解析此课件的分析，将课件解析归纳为以下三个方面。

一：课件将烧结球团的特点进行了较为详细地讲解。

（1）烧结球团的形成原理。

在烧结的过程中，当加热温度达到一定程度，微粒表面的因素使之产生熔融，一旦发生熔融现象，再加上外力的作用，就会形成烧结球团。

通过这一过程，粉末原料可以充分固结，并形成大型的固体物料，因此在很多高技术和高端的工业领域，烧结球团是不可缺少的一种材料。

（2）球团的阻尼性能在烧结过程中，粉原料会饱经文化、包括加热、融化、成型、冷却、晶核长大、结构紧实等一系列的过程。

在一些粉体实验中，阻尼是影响球形颗粒层级和均匀度的一个重要问题。

对于颗粒间的接触，颗粒的原则性能很大程度上取决于阻尼性能的表现，这一过程也为烧结球团的形成注入了新的元素。

二：课件对于烧结球团的生产工艺进行了详细的阐述。

（1）粉体的雾化和干燥在烧结球团生产中，通常需要利用干燥技术，通过提高粉末原料的纯度、颗粒尺寸得到的材料颗粒尺寸的加强度，对于提高球团质量有着很大的帮助。

干燥过程可以在流场中进行，进而干燥速度会增加。

（2）颗粒的烧结与凝固烧结过程中，将颗粒烧结后接触成之后，需要加热进行凝固，通常是通过一些电热设备等方式来进行的，这一过程可以提高球团的质量和凝固程度。

同时，烧结过程中的温度均匀性和稳定性对球团质量和成品率也有着非常的重要作用。

三：课件深度解析了烧结球团的优缺点。

烧结(球团)工艺过程氮氧化物产生及控制刘树根;宁平;李婷【摘要】对某大型钢铁企业三条烧结生产线与一条球团生产线NOx产生情况进行了对比研究,提出了烧结(球团)烟气NOx控制策略.烧结(球团)烟气中的氮氧化物均以NO为主,占NOx总量的比例不低于94％.在温度降低、混合时间延长的特定环境下,高温烟气中的NO能转化为其他含氮气体组分,NOx总量呈下降趋势.球团生产时,因高炉煤气、焦炉煤气含氮而产生的燃料型NOx占烟气氮氧化物排放总量的16.5％,以温度型NOx产生为主;烧结生产工艺中,固体燃料煤或焦末中氮含量高达0.83％～ 1.26％,烟气中氮氧化物产生以燃料型NOx为主,占烟气中NOx总量的比例不低于80％.烧结(球团)烟气中NOx浓度随烧结机上料量增加呈明显上升趋势.鉴于我国目前仍缺乏成熟的烧结(球团)烟气脱硝末端治理技术与工程应用案例,加强生产过程控制是实现烧结(球团)烟气氮氧化物达标排放的重要举措.【期刊名称】《四川环境》【年(卷),期】2016(035)003【总页数】6页(P17-22)【关键词】烧结;球团;烟气脱硝;温度型NOx;燃料型NOx【作者】刘树根;宁平;李婷【作者单位】昆明理工大学环境科学与工程学院,昆明650500;昆明理工大学环境科学与工程学院,昆明650500;昆明理工大学环境科学与工程学院,昆明650500【正文语种】中文【中图分类】X511目前，我国钢铁行业氮氧化物控制面临严峻压力。

一方面，《钢铁烧结、球团工业大气污染物排放标准》(GB28662-2012)规定：自2015年1月1日起，现有及新建钢铁企业烧结(球团)设备执行更严格的氮氧化物排放浓度限值300 mg/m3；另一方面，我国现有钢铁企业虽已基本建成烟气脱硫设施，但烧结(球团)烟气脱硝方面的基础研究及工程应用明显滞后[1～3]。

整体来讲，烟气脱硝技术可分为催化还原法[4～6]、物理吸附法[7～9]、氧化—吸收法[10～13]、循环流化床法[14]、高能电子氧化法等主要类型。

烧结和球团富选得到的精矿粉，天然富矿破碎筛分后的粉矿，以及一切含铁粉尘物料（如高炉、转炉炉尘，轧钢皮，铁屑，硫酸渣等）不能直接加入高炉，必须将其重新造块，烧结和球团是最重要最基本的造块方法。

这不仅解决了入炉原料的粒度问题，扩大了原料来源，同时，还大大改善了矿石的冶金性能，提高高炉冶炼效果。

烧结1）烧结生产工艺流程一.烧结的概念将各种粉状含铁原料，配入适量的燃料和熔剂，加入适量的水，经混合和造球后在烧结设备上使物料发生一系列物理化学变化，将矿粉颗粒黏结成块的过程。

二. 烧结生产的工艺流程主要包括烧结料的准备，配料与混合，烧结和产品处理等工序，如下图所示：1.烧结原料的准备①含铁原料含铁量较高、粒度<5mm的矿粉，铁精矿，高炉炉尘，轧钢皮，钢渣等。

一般要求含铁原料品位高，成分稳定，杂质少。

②熔剂要求熔剂中有效CaO含量高，杂质少，成分稳定，含水3％左右，粒度小于3mm 的占90％以上。

在烧结料中加入一定量的白云石，使烧结矿含有适当的MgO，对烧结过程有良好的作用，可以提高烧结矿的质量。

③燃料主要为焦粉和无烟煤。

对燃料的要求是固定碳含量高，灰分低，挥发分低，含硫低，成分稳定，含水小于10％，粒度小于3mm的占95％以上。

2.配料与混合配料目的：获得化学成分和物理性质稳定的烧结矿，满足高炉冶炼的要求。

混合目的：使烧结料的成分均匀，水分合适，易于造球，从而获得粒度组成良好的烧结混合料，以保证烧结矿的质量和提高产量。

混合作业：加水润湿、混匀和造球。

根据原料性质不同，可采用一次混合或二次混合两种流程。

一次混合的目的：润湿与混匀，当加热返矿时还可使物料预热。

二次混合的目的：继续混匀，造球，以改善烧结料层透气性。

3.烧结生产烧结作业是烧结生产的中心环节，它包括布料、点火、烧结等主要工序。

①布料将铺底料、混合料铺在烧结机台车上的作业。

当采用铺底料工艺时，在布混合料之前，先铺一层粒度为10～25mm，厚度为20～25mm 的小块烧结矿作为铺底料，其目的是保护炉箅，降低除尘负荷，延长风机转子寿命，减少或消除炉箅粘料。

提高高炉炉料中球团矿配比、促进节能减排（资料来源：冶金管理，王维兴）一、优化炼铁炉料结构的原则高炉炼铁炉料是由烧结矿、球团矿和块矿组成，各高炉要根据不同的生产条件，决定各种炉料的配比，实现优化炼铁生产和低成本。

世界各国、各钢铁企业没有一个标准的炼铁炉料结构，都要根据各企业的具体情况制定适宜的炉料结构，同时还要根据外界情况的变化，进行及时调整。

2017 年中钢协会员单位高炉的炉料中平均有13%左右的球团矿，78%烧结矿，9%块矿。

在高炉生产时，各企业要根据其具体生产条件下，实现科学高炉炼铁操作（满足炼铁学基本原理），完成环境友好、低成本生产的目的。

实现低成本炼铁的方法包括：优化配矿、优化高炉操作、设备维护完好、生产效率高。

而实现高产低耗就要高炉入炉矿含铁品位高，有优质的炉料，包括高质量烧结矿要实现高碱度（1.8-2.2倍）。

但炼铁炉渣碱度要求在1.0-1.1 倍，炉料就需要配低碱度的球团矿（或块矿）。

高炉生产实现低燃料比，要求原燃料质量要好（入炉铁品位要高、冶金性能好、低MgO 和Al2O3、低渣量、焦炭质量好、含有害杂质少等），成分稳定，粒度均匀等。

要实现资源的合理利用，就要合理回收利用企业内含铁尘泥等等资源。

建议将含有害杂质高的烧结机头灰、高炉布袋灰，加石灰混合，造球，干燥，给转炉生产用，切断炼铁系统有害杂质的循环富集。

此外，球团工艺相比烧结工艺具有一定的优越性：1）产品冶金性能一般来说，烧结矿综合冶金性能优于球团矿，因此，高炉炼铁炉料中以高碱度烧结矿（在1.8-2.2 倍）为主。

但是，炼铁炉渣碱度要求在1.0 左右，必须搭配一部分酸性球团矿，这样结构炉料的冶金性能才最优，使高炉生产正常进行。

球团矿的缺点是膨胀率高，易粉化。

目前，北美和欧洲一些高炉使用100%自熔性球团矿，冶金性能完全能满足高炉炼铁的要求，也取得了较好的高炉生产指标。

2）生产运行费用球团工序能耗是烧结的2/3，环保治理费用低，球团矿铁品位比烧结矿高5-9 个百分点（原料品位、碱度相同条件下），炼铁生产效益高10 元/t。

第9卷 第1期 工程研究——跨学科视野中的工程9 (1): 44-522017年2月JOURNAL OF ENGINEERING STUDIES Feb., 2017收稿日期: 2016-12-10; 修回日期: 2016-12-20作者简介:杨晓东（1962–），男，教授级高工，主要从事钢铁行业节能环保技术咨询工作。

E-mail ：yangxiaodong@张丁辰（1987–），男，工程师，主要从事钢铁行业环境影响评价工作。

E-mail ：zhangdingchen@ DOI: 10.3724/SP.J.1224.2017.00044球团替代烧结——铁前节能低碳污染减排的重要途径杨晓东，张丁辰，刘 锟，邢芳芳，胡金玲（北京京诚嘉宇环境科技有限公司 冶金清洁生产技术中心，北京 100053）摘 要：在我国生态文明建设和全面推行绿色制造的总体要求下，钢铁工业面临多重严峻挑战。

钢铁工业是流程制造业，可通过制造流程工艺变革，改变高炉炉料结构，进一步实现节能、降碳、污染减排。

本文就球团替代烧结从设备投资（含环保投资）、生产运行成本（含环保设施运行成本）、能耗、焦比/渣比和污染物产生等方面进行综合研究分析，以国内某900万t 钢铁联合企业为例，进行了不同炉料结构下的计算比较。

结果表明，与现状情景（入炉烧结矿70.36%、球团27.72%，综合品位59.19%Fe ）相比，当入炉球团矿比例增加至91.51%、入炉综合品位为65.13% Fe 的情景下，铁烧球工序总能耗将降低11.9%、二氧化碳排放减少35.2%、废气排放减少14.57%，总污染负荷将降低41.2%。

可见，球团替代烧结是贯彻“精料方针”，有效减少铁前废气污染负荷、降低能耗和碳排放的重要措施，是钢铁工业走向绿色制造的一个重要途径。

关键词：炉料变革；球团替代烧结；节能降碳；污染减排中图分类号：TF4 文献标识码：A 文章编号：1674-4969(2017)01-0044-09进入二十一世纪，我国钢铁工业加快淘汰落后，在设备大型化、连续化、自动化方面取得长足进步，大型节能技术CDQ 、TRT 等的广泛应用以及设施封闭高效除尘和烟气脱硫脱硝技术的采用，使得行业节能环保面貌显著改善。

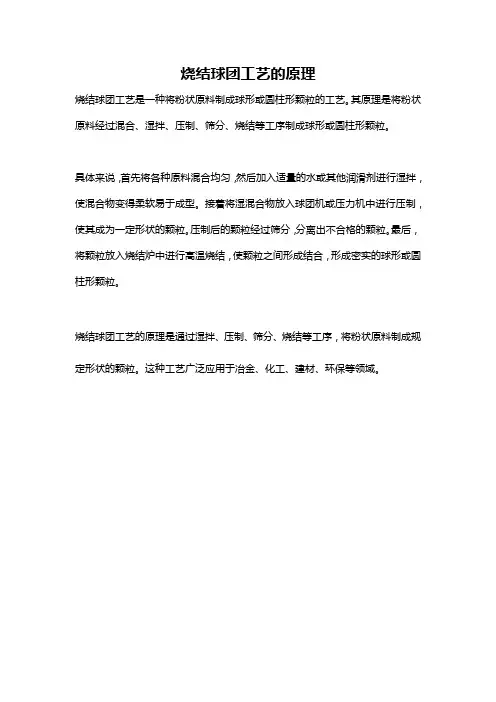

烧结球团工艺的原理
烧结球团工艺是一种将粉状原料制成球形或圆柱形颗粒的工艺。

其原理是将粉状原料经过混合、湿拌、压制、筛分、烧结等工序制成球形或圆柱形颗粒。

具体来说，首先将各种原料混合均匀，然后加入适量的水或其他润滑剂进行湿拌，使混合物变得柔软易于成型。

接着将湿混合物放入球团机或压力机中进行压制，使其成为一定形状的颗粒。

压制后的颗粒经过筛分，分离出不合格的颗粒。

最后，将颗粒放入烧结炉中进行高温烧结，使颗粒之间形成结合，形成密实的球形或圆柱形颗粒。

烧结球团工艺的原理是通过湿拌、压制、筛分、烧结等工序，将粉状原料制成规定形状的颗粒。

这种工艺广泛应用于冶金、化工、建材、环保等领域。

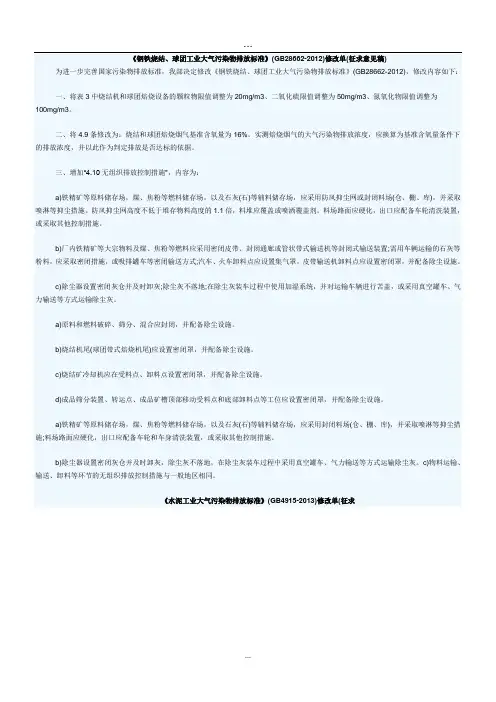

...《钢铁烧结、球团工业大气污染物排放标准》(GB28662-2012)修改单(征求意见稿)为进一步完善国家污染物排放标准，我部决定修改《钢铁烧结、球团工业大气污染物排放标准》(GB28662-2012)，修改内容如下：一、将表3中烧结机和球团焙烧设备的颗粒物限值调整为20mg/m3、二氧化硫限值调整为50mg/m3、氮氧化物限值调整为100mg/m3。

二、将4.9条修改为：烧结和球团焙烧烟气基准含氧量为16%。

实测焙烧烟气的大气污染物排放浓度，应换算为基准含氧量条件下的排放浓度，并以此作为判定排放是否达标的依据。

三、增加“4.10无组织排放控制措施”，内容为：a)铁精矿等原料储存场，煤、焦粉等燃料储存场，以及石灰(石)等辅料储存场，应采用防风抑尘网或封闭料场(仓、棚、库)，并采取喷淋等抑尘措施。

防风抑尘网高度不低于堆存物料高度的1.1倍，料堆应覆盖或喷洒覆盖剂。

料场路面应硬化，出口应配备车轮清洗装置，或采取其他控制措施。

b)厂内铁精矿等大宗物料及煤、焦粉等燃料应采用密闭皮带、封闭通廊或管状带式输送机等封闭式输送装置;需用车辆运输的石灰等粉料，应采取密闭措施，或吸排罐车等密闭输送方式;汽车、火车卸料点应设置集气罩，皮带输送机卸料点应设置密闭罩，并配备除尘设施。

c)除尘器设置密闭灰仓并及时卸灰;除尘灰不落地;在除尘灰装车过程中使用加湿系统，并对运输车辆进行苫盖，或采用真空罐车、气力输送等方式运输除尘灰。

a)原料和燃料破碎、筛分、混合应封闭，并配备除尘设施。

b)烧结机尾(球团带式焙烧机尾)应设置密闭罩，并配备除尘设施。

c)烧结矿冷却机应在受料点、卸料点设置密闭罩，并配备除尘设施。

d)成品筛分装置、转运点、成品矿槽顶部移动受料点和底部卸料点等工位应设置密闭罩，并配备除尘设施。

a)铁精矿等原料储存场，煤、焦粉等燃料储存场，以及石灰(石)等辅料储存场，应采用封闭料场(仓、棚、库)，并采取喷淋等抑尘措施;料场路面应硬化，出口应配备车轮和车身清洗装置，或采取其他控制措施。

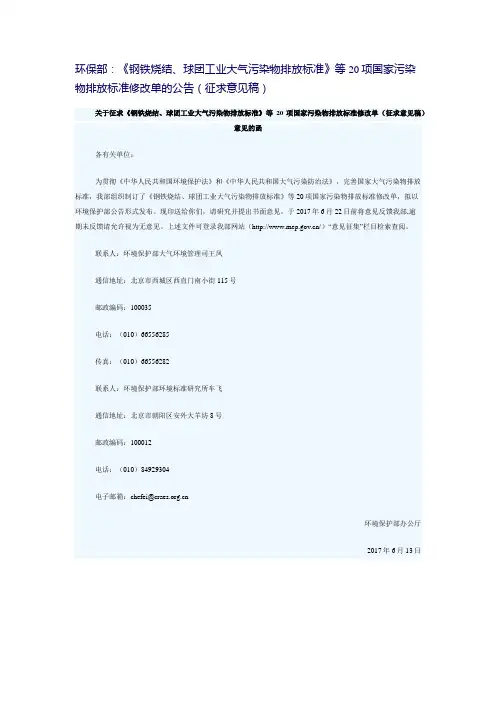

环保部：《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准修改单的公告（征求意见稿）关于征求《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准修改单（征求意见稿）意见的函各有关单位：为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，完善国家大气污染物排放标准，我部组织制订了《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准修改单，拟以环境保护部公告形式发布。

现印送给你们，请研究并提出书面意见，于2017年6月22日前将意见反馈我部,逾期未反馈请允许视为无意见。

上述文件可登录我部网站（/）“意见征集”栏目检索查阅。

联系人：环境保护部大气环境管理司王凤通信地址：北京市西城区西直门南小街115号邮政编码：100035电话：（010）66556285传真：（010）66556282联系人：环境保护部环境标准研究所车飞通信地址：北京市朝阳区安外大羊坊8号邮政编码：100012电话：（010）84929304电子邮箱：chefei@环境保护部办公厅2017年6月13日关于发布《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准修改单的公告(征求意见稿)为贯彻《中华人民共和国环境保护法》和《中华人民共和国大气污染防治法》，加大大气污染防治力度，进一步完善国家污染物排放标准，我部决定对《钢铁烧结、球团工业大气污染物排放标准》等20项国家污染物排放标准进行修改，现将有关事项公告如下：一、修改内容修改钢铁、建材、有色、火电、锅炉、焦化等行业污染物排放标准(具体见附表)和《大气污染物综合排放标准》(GB16297-1996)，对物料(含废渣)运输、装卸、储存、转移与输送，以及生产工艺过程等，全面增加无组织排放控制措施要求。

修改《钢铁烧结、球团工业大气污染物排放标准》(GB28662-2012)大气污染物特别排放限值，增加烧结烟气基准含氧量要求。
