檐口 檐沟 天沟

各类天沟，檐口，排水沟，檐沟等图解英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图檐沟详图┊大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图檐沟详图┊大图屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图檐口大样（十一）┊大图檐沟剖面详图┊大图檐口剖面详图┊大图檐口剖面详图2┊大图别墅用檐口详图4┊大图别墅用檐口详图8┊大图别墅用檐口详图5┊大图别墅用檐口详图10┊大图 别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图别墅用檐口详图7┊大图别墅用檐口详图3┊大图顶层阳台雨披详图┊大图 八角楼屋顶檐口┊大图屋面构造详图┊大图 屋面构造详图┊大图挑檐（有组织）防水大样 ┊大图 挑檐（有组织）防水大样 ┊大图挑檐（无组织）防水大样 ┊大图 挑檐（无组织）防水大样 ┊大图挑檐（无组织）防水大样┊大图 天沟┊大图天沟┊大图天沟┊大图。

檐沟、天沟区别一、檐沟是屋檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外 ;老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

简单的来说，檐沟就是屋面上沿沟长两侧收集雨水用于引导屋面雨水径流的集水沟。

二、天沟指建筑物屋面两胯间的下凹部分。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

总而言之，天沟就是檐边的集水沟，沿沟长单边收集雨水且溢流雨水能沿沟边溢流到室外。

三、主要区别1、天沟就是建筑物屋顶上，一边或多边或整个一周做成有一定宽度的凹陷形式，将屋顶上的雨水沿一定坡度滑落至天沟，再由排水管排除。

屋面排水分有组织排水和无组织排水(自由排水)，有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙;外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

在建筑上，天沟的工程量按设计尺寸以体积计算，不扣除构件内钢筋及预埋铁件体积。

2、单跨建筑上面有组织排水的挑檐为檐沟，多跨建筑，最边的挑檐叫檐沟。

檐沟是指对老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

3、檐沟是屋檐下面横向的槽形排水沟，用于承接屋面的雨水，然后由竖管引到地面。

檐沟分为外檐沟和内檐沟，一般不能计算建筑面积，可根据气象资料，降水强度以及排水速度确定沟的尺寸大小。

檐沟在现代大多用水泥板之类的建筑材料建成，为了让雨水能够很快的很畅通的流到地面排走，一般采取中间高两边低的排水形式，同时在房屋的两边留一个下水管洞口，这样就可以直接通过管道连接后排到地面排走。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图
钢结构檐口节点（二）┊大图
檐沟详图┊大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图
二十一种檐口大样┊大图
檐口大样（一）┊大图
檐口大样（二）┊大图
檐口大样（十三）┊大图
檐口大样（七）┊大图
檐口大样（三）┊大图
檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。

屋面天沟、檐沟、檐口防水施工工艺与质量标准一、总则1 范围本标准规定了屋面天沟、檐沟、檐口防水施工的施工要求、方法和质量控制标准。

本标准适用于一般工业与民用建筑屋面天沟、檐沟、檐口细部防水的施工。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013 建筑工程施工质量验收统一标准GB50207－2012 屋面工程质量验收规范GB50345—2012 屋面工程技术规范二、施工准备1 技术准备1.1 熟悉设计图纸及施工验收规范，掌握屋面天沟、檐沟、檐口细部防水的具体设计和技术要求，编制施工方案或技术措施。

1.2 屋面天沟、檐沟、檐口细部防水应由具有相应资质的防水队伍进行施工，主要施工人员应持有建设行政主管部门或其它指定单位颁发的上岗证书。

1.3 对施工作业人员进行质量、安全技术交底。

2 物资准备2.1 用于屋面天沟、檐沟、檐口细部防水的材料已按计划进场，并经检验、试验合格，防水材料应有产品出厂合格证书。

2.2 施工主要物资：防水卷材、防水涂料、密封材料、基层处理剂、钢压条、水泥钉等。

3 施工设施准备3.1 施工机械施工现场水平、垂直运输设备，视现场具体条件配置。

施工现场钢筋、模板、混凝土加工设备，视现场具体条件配置。

3.2 工具用具本施工工艺标准所需要的施工工具用具应包括防水卷材铺贴和防水涂料涂刷所需用的施工机具。

剪刀、刮刀、排刷、钢丝刷、腻子刀、钢丝钳、螺丝刀等。

3.3 监测装置施工主要监视测量装置：水平尺、钢卷尺、水平仪、直尺。

4 作业条件准备4.1 屋面天沟、檐沟、檐口找平层已施工完毕，并且经过验收合格。

4.2 屋面天沟、檐沟、檐口应找坡，其排水坡度应符合设计要求。

4.3 天沟、檐沟的沟外檐立面粉刷已完成，转角处抹成的圆弧平缓、光滑。

4.4 天沟、檐沟、檐口的防水基层表面应平整、牢固，不得有起砂、空鼓等缺陷。

4.5 基层表面应洁净、干燥，含水率不应大于9﹪。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图钢结构天沟节点（一）┊大图钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图
檐沟详图┊
大图檐口3┊大图檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图檐口大样（七）┊大图檐口大样（三）┊大图檐口大样（四）┊大图
檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图
别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图
7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图
英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图
英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面檐沟（22.5┊大图倒置式保温混凝土瓦屋面天沟（二）┊大图
钢结构檐口节点（一）┊大图钢结构檐口节点（二）┊大图
檐沟详图┊大图檐口3┊大图
檐口4┊大图檐口5┊大图
檐沟详图┊大图
檐口详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图
檐口大样（一）┊大图
檐口大样（二）┊大图
檐口大样（十三）┊大图 檐口大样（七）┊大图
檐口大样（三）┊大图檐口大样（四）┊大图檐口大样（五）┊大图檐口大样（六）┊大图檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图
檐口剖面详图┊大图
檐口剖面详图2┊大图 别墅用檐口详图4┊大图
别墅用檐口详图8┊大图别墅用檐口详图5┊大图
别墅用檐口详图10┊大图别墅用檐口详图6┊大图
别墅用檐口详图2┊大图别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图
天沟┊大图。

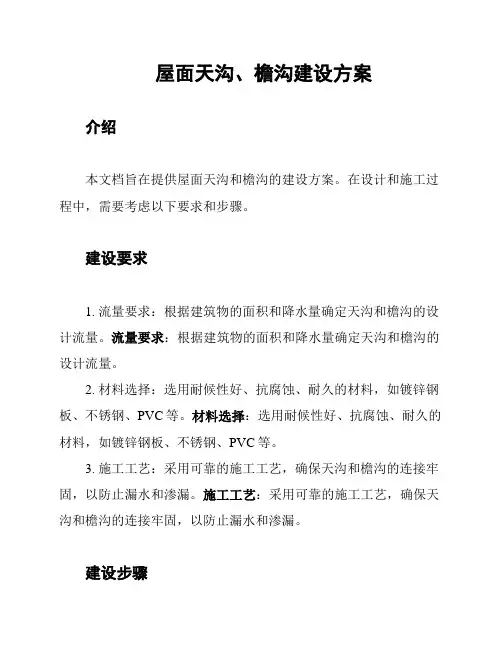

屋面天沟、檐沟施工规划该施工规划旨在确保屋面天沟和檐沟的正确安装和维护，以防止雨水和其他污水堆积在屋顶上，并确保屋顶排水系统的正常运行。

1. 设计与规划在进行屋面天沟和檐沟施工前，必须进行详细的设计与规划。

设计应该考虑以下因素：- 屋面结构和材料- 屋面面积和坡度- 天沟和檐沟的长度和宽度- 排水能力与需求- 泄水口和雨水收集系统的位置和数量2. 材料与工具选择合适的材料和工具对于施工的成功至关重要。

以下是一些常用的材料和工具：- 天沟材料：铝合金、镀锌钢板或塑料材料- 檐沟材料：塑料材料或镀锌钢板- 密封材料：防水胶、密封胶或沥青胶- 工具：锯、锤子、螺丝刀、耐切割手套等3. 施工步骤施工天沟和檐沟的步骤如下：1. 清理屋面：清除屋面上的杂物和污物。

2. 测量和标记：根据设计要求，测量和标记出天沟和檐沟的位置和尺寸。

3. 制作和安装沟槽：根据设计要求，制作合适尺寸的沟槽，并使用适当的材料将其安装在屋顶上。

4. 连接和密封：使用密封材料连接沟槽的部分，并确保密封良好以防止漏水。

5. 添加下水管道：根据设计要求，在适当位置附加下水管道，并保证其与沟槽的连接牢固。

6. 测试和调整：完成施工后，进行必要的测试以确保排水系统正常运行。

根据需要进行调整和修复。

7. 清洁和维护：定期清洁和维护屋面天沟和檐沟，确保其畅通和正常运行。

4. 安全注意事项在屋面天沟和檐沟施工过程中，务必遵守以下安全注意事项：- 使用适当的个人防护装备，如安全帽、安全鞋和手套。

- 谨慎操作工具，避免事故和伤害。

- 尽量避免在恶劣天气条件下施工。

- 遵循相关的安全操作规程和法规。

5. 环境保护与法规施工过程中，需要注意对环境的保护，并遵守相关的法规和管理要求。

这包括合理处理废弃材料和废水，减少对周围环境的污染。

在进行屋面天沟和檐沟施工前，请确保研究并了解当地的法规和规定，以确保合规性。

结论通过认真的规划、正确选择材料和工具，并遵守安全和环境保护要求，屋面天沟和檐沟施工可以顺利进行并取得良好的效果。

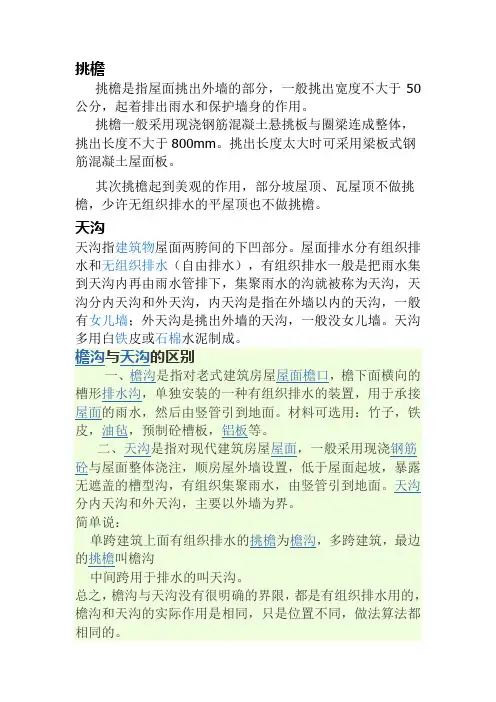

挑檐挑檐是指屋面挑出外墙的部分，一般挑出宽度不大于50公分，起着排出雨水和保护墙身的作用。

挑檐一般采用现浇钢筋混凝土悬挑板与圈梁连成整体，挑出长度不大于800mm。

挑出长度太大时可采用梁板式钢筋混凝土屋面板。

其次挑檐起到美观的作用，部分坡屋顶、瓦屋顶不做挑檐，少许无组织排水的平屋顶也不做挑檐。

天沟天沟指建筑物屋面两胯间的下凹部分。

屋面排水分有组织排水和无组织排水（自由排水），有组织排水一般是把雨水集到天沟内再由雨水管排下，集聚雨水的沟就被称为天沟，天沟分内天沟和外天沟，内天沟是指在外墙以内的天沟，一般有女儿墙；外天沟是挑出外墙的天沟，一般没女儿墙。

天沟多用白铁皮或石棉水泥制成。

檐沟与天沟的区别一、檐沟是指对老式建筑房屋屋面檐口，檐下面横向的槽形排水沟，单独安装的一种有组织排水的装置，用于承接屋面的雨水，然后由竖管引到地面。

材料可选用：竹子，铁皮，油毡，预制砼槽板，铝板等。

二、天沟是指对现代建筑房屋屋面，一般采用现浇钢筋砼与屋面整体浇注，顺房屋外墙设置，低于屋面起坡，暴露无遮盖的槽型沟，有组织集聚雨水，由竖管引到地面。

天沟分内天沟和外天沟，主要以外墙为界。

简单说：单跨建筑上面有组织排水的挑檐为檐沟，多跨建筑，最边的挑檐叫檐沟中间跨用于排水的叫天沟。

总之，檐沟与天沟没有很明确的界限，都是有组织排水用的，檐沟和天沟的实际作用是相同，只是位置不同，做法算法都相同的。

悬挑板悬挑的板称为悬挑板悬挑板的厚度：书上规定是1/12，不过还要看梁内侧的板厚，悬挑构件容易破坏，建议还是按照1/10取，同时还要注意与之相连的楼板板厚的协调问题。

悬挑板的板厚取1/10板的挑出长度，且不小于70mm，端部不小于50mm。

主要特点板下没有直接的竖向支撑，靠板自身，或者板下面的悬挑梁来承受（传递）竖向荷载。

悬挑板是上部受拉的结构。

栏板栏板，是建筑物中起到围护作用的一种构件，各式栏板(4张)供人在正常使用建筑物时防止坠落的防护措施，是一种板状护栏设施，封闭连续，一般用在阳台或屋面女儿墙部位，高度一般在1米左右。

各类天沟，檐口，排水沟，檐沟等图解
英红瓦－天沟结合部大样（二）┊大图英红瓦－天沟结合部大样（一）┊大图英红瓦－檐口构造大样（一）┊大图英红瓦－檐口构造大样（三）┊大图英红瓦－檐口构造大样（二）┊大图倒置式保温混凝土瓦屋面排水斜天沟（二┊大图
倒置式保温混凝土瓦屋面天沟（二）┊大图
倒置式保温混凝土瓦屋面檐沟（┊大图
倒置式保温混凝土瓦屋面檐沟（30到6┊大图 钢结构天沟节点（一）┊大图
钢结构檐口节点（一）┊大图
钢结构檐口节点（二）┊大图
檐沟详图┊大图
檐口3┊大图
檐口4┊大图檐口5┊大图檐口详图┊大图
檐沟详图┊大图
屋面檐口详图┊大图二十一种檐口大样┊大图檐口大样（一）┊大图檐口大样（二）┊大图
檐口大样（十三）┊大图
檐口大样（七）┊大图
檐口大样（三）┊大图
檐口大样（四）┊大图
檐口大样（五）┊大图
檐口大样（六）┊大图
檐口大样（十）┊大图
檐口大样（十一）┊大图
檐沟剖面详图┊大图檐口剖面详图┊大图檐口剖面详图2┊大图别墅用檐口详图4┊大图
别墅用檐口详图8┊大图
别墅用檐口详图5┊大图
别墅用檐口详图10┊大图
别墅用檐口详图6┊大图
别墅用檐口详图2┊大图
别墅用檐口详图9┊大图
别墅用檐口详图7┊大图
别墅用檐口详图3┊大图
顶层阳台雨披详图┊大图
八角楼屋顶檐口┊大图
屋面构造详图┊大图
屋面构造详图┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（有组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样 ┊大图
挑檐（无组织）防水大样┊大图天沟┊大图天沟┊大图
天沟┊大图。
