电力检修工作接地装置的自动化技术分析摘要：地线是电力系统运行中重要的组成部分。
所以，对于地线的检修工作就显得格外重要了。
随着我国国民经济整体水平的不断进步和电力系统发展速度的持续加快，电力检修工作接地装置的自动化技术得到了越来越多的关注。
因此，需要对自动化的接地操作技术进行合理化分析，从而保证电力检修项目能够顺利、有效地进行下去。
基于此，文章就电力检修工作接地装置的自动化技术进行简要的分析。
关键词：电力检修；接地装置；自动化技术1.接地装置简介接地装置，一般也可以被叫作接地一体化设备，尤其是在热控dcs系统当中，可以将电器装置和大地进行连接,在这一装置当中，通常会包括接地的电极，接电的母线，还有地引线等，与大地接触的那部分金属导体被称作为接地极，分为人工型的接地装置和自然型的接地装置，从而可以让热控dcs系统当中的各级电位之间形成联通线路，使得热控系统可以正常运行。
2.电力检修的硬件设施根据检修作业现场的实际情况，可以将检修装置挂在地线的绝缘处，以便更好地采集地线的状态。
由于线路上面只有输电线路没有其它的物体，同时在进行地线的拆接过程中，线路上有可能会有残压，所以一般的传感器会很难采集准确的信号。
电力检修人员可以利用超声波传感器测量装置与电信之间的距离变化来判断接地线是否已经挂上，进而对接地线的信号进行采集。
利用超声波传感器测出距离之后可以利用单片机对采集到的信息进行相应处理，当测出的距离固定在一个地方长时间不动或者是出现极小的偏差，就可以认为接地线已经挂上了。
相反，如果测量距离稳定性不足或者是稳定的距离变得越来越大，就可以得出接地线已经被拆除。
对于超声波的工作原理，需要明确高于20KHZ的机械波被称为超声波。
超声波的工作原理采用的是渡越时间法（TOF），首先测出超声波发出遇到障碍物后折回的时间，乘以超声波在单位时间内的速度再除以2，这样就可以得到超声波发出点与障碍物之间的距离。
在超声波的工作过程中，一般要用到两个频率。
电力检修作业接地线的自动化研究摘要：目前，在电力检修作业过程中由于主要是人工干预，所以信息的沟通和准确性主要依靠的是相关人员的规范操作制度和对操作规程的执行程度，因此，也就容易存在着严重的安全漏洞和误操作的可能性。
作业过程中因误操作导致电死或烧伤作业人员的事故时有发生。
随着电力系统的信息化和自动化建设的发展，研究一种新型电力检修作业装置，取代人工的高危操作已经势在必行。
该装置可以在挂接地线和拆接地线时，给现场的工作人员提供远程操控的能力，并且可以将该操作信号通过网络发送到电力调度、变电站等。
文章与目前电力系统检修工作中挂、拆接地线存在的安全问题相结合，在对接地线状态在线监测必要性进行分析的基础上，对电力检修工作接地装置的构成以及硬件进行了简要介绍，以供参考。
关键词：电力检修作业；接地线；自动化引言挂接地线是电力系统检修工作中至关重要的一环，也是极具安全隐患的工作之一。
在普通的电力检修操作中，电力工人的操作流程如下：首先，检修工作是靠人工通过电话告知电力调度需要的停电点；然后，根据确定的停电点，电力调度进行网上停电；接着作业人员挂接地线，开始网上作业；最后，电力检修作业完成后拆接地线，报告电力调度，由电力调度送电恢复系统供电。
1硬件系统的分析与现场作业的实际情况相结合，硬件系统一般在接地线的绝缘杆上附挂，便于采集接地线状态。
由于电力线路上方只有输电线路存在，在对地线实施挂接和拆接时线路上会有残压存在，对于一般的传感器而言，当电磁干扰对其造成影响时，如果要准确采集信号实施会有较大的难度。
所以，在采集接地线状态的信号的时候，应该运用超声波传感器测量装置及输电线之间的距离变化方法，对接地线是否挂上进行准确判断。
当测出距离之后，通过单片机对所测得的数据实施判断及处理，当距离达到一定值之后，而且长时间不会有变化发生时，即可表明接地线已经挂上。
反之，当距离由稳定逐渐变大时，即表明接地线已经拆除。
1.1分析超声波测距原理超声波是指频率超过20kHz的机械波。
电力检修工作接地装置的自动化技术分析随着我国热控技术的不断发展，关于电力维修项目当中的热控dcs自动化技术也受到了越来越多的重视，尤其是在接地装置的自动化研究方面，已经取得了较为不错的研究进展，自动化的生产方式在生产过程中的热控接地安全问题将直接影响企业的生产水平和安全性，所以，要做好电力设备的检修工作，提高热控dcs检修接地装置的自动化程度，从而快速提高生产效益，加强电力检修项目的自动化操作水平。
标签：电力检修；接地装置；自动化0 引言在熱控dcs自动化技术运行过程中，电力检修项目可以说是非常关键的一部分，直接决定着自动化是否可以正常地运行，然而在实际的检修工作中，又以自动化的接地操作装置设计为主要的检修内容，所以，要想做好热控dcs系统的检修项目工作，必不可少的就是要对自动化的接地操作技术进行合理化分析，从而保证电力检修项目能够顺利、有效地进行下去。
1 接地装置简介接地装置，一般也可以被叫作接地一体化设备，尤其是在热控dcs系统当中，可以将电器装置和大地进行连接，在这一装置当中，通常会包括接地的电极，接电的母线，还有地引线等，与大地接触的那部分金属导体被称作为接地极，分为人工型的接地装置和自然型的接地装置，从而可以让热控dcs系统当中的各级电位之间形成联通线路，使得热控系统可以正常运行。
2 电力检修当中的检修要求2.1 避免“磁场”接反在对热控dcs项目进行检修的过程中，首先需要注意的是不要让电枢设备和系统中的磁场方向接反，所谓电枢装置，就是一种通过电机设备，可以让电能和机械能量之间进行互相转化的设备，电枢本身是具有一些导线的，通过电磁感应的作用效力，能够与系统当中的磁场产生相互作用。
一般电力系统当中的接地装置设备都是由接地的导体设备和导线构成的，因而在这些接地设备的检修过程中，需要注意的就是不要让电枢装置和电力磁场中的接线装置接反，利用三联调节器来让接线装置进行正确的接地连接，千万不要把与磁场连接的和与电力设备发动机连接的导线方向接反，这将会导致热控dcs系统中的电流形成闭合回路，较大的电流会让电力系统在一瞬间短路崩溃，继而烧坏热控系统中的电器设备。
配电线路新型快速接地装置的研发与运用摘要:随着国民经济的不断增长，我国社会用电量持续增长，随之而来的是变电站中设备量也有所增多。
在变电站馈线设备进行故障维修的过程中，接地是必要条件。
本文以此为基础，创新研发出一种配电线路新型快速接地装置。
关键词:新型快速接地装置；接地线；变电站馈线一、配电线路新型快速接地装置的研发背景《国家电力安全工作规程》中明确规定，如果需要修复故障，那么在施工过程中必须满足必要的施工条件，其中就包括接地。
通过大量现场施工资料可知，在线路的日常运行维护或者检修过程中，为了使得施工过程的安全性得到保证施工人员会为线路设备进行接地。
在接地操作完成后，有利于避免因突然来电或者反供电导致的触电事故等安全隐患的发生。
但是通过调查可知，在目前的接地线应用过程中，没有专业化的收放线机构或者设备，这使得接地线收纳的难度大大提高，如图1所示。
大多数接地导线皆属于多股软铜线，因此一定概率会发生导线对绞的情况，这会导致在使用时拆解难度较大。
除此之外，如果拆解难度过重，那么会导致导线绝缘层出现损伤，在使用过程中带来安全隐患。
除此之外，目前所使用的接地线大多较重，工作人员在爬杆时传递接地线较为困难。
图1杂乱的接地线综上所述，为了弥补目前线路日常运维过程中接地所存在的不足，本研究拟研发一种轻便型的快速接地装置。
此书配电线路新型快速接地装置包含专门化的接地线收纳机构，可以使得接地棒与接地线的收纳更加简便，同时有利于对接地线进行保护，使其免受损伤。
除此之外，接地线收纳机构还可以使得现场转运的难度大大降低。
与此同时，此新型快速接地装置在设计过程中应用凸轮式螺牙设计，在接地棒的使用过程中可以快速地将接地棒的无效行程推进，之后再扭1-2圈的螺牙即可完成接地，大大提高了接地棒的安装使用效率。
另外，在本新型快速接地装置中，所使用的为以新型合金导体所形成的轻柔型接地线重量相较于传统接地线大大减轻，可达到传统接地线的70%，使得工作人员在爬杆时传递难度有所下降。

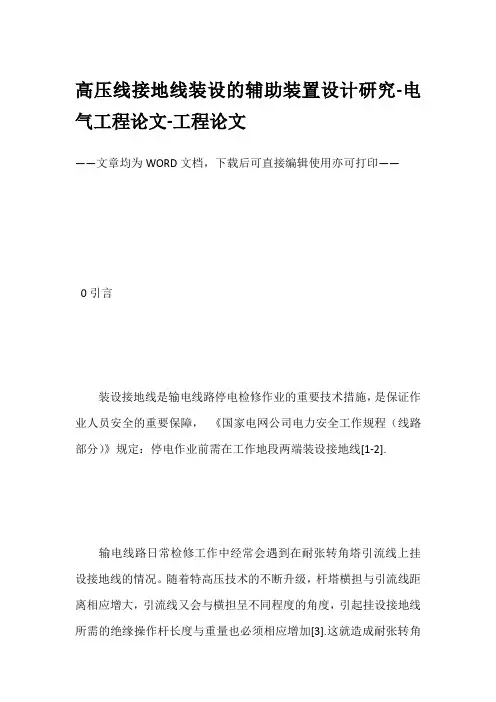

高压线接地线装设的辅助装置设计研究-电气工程论文-工程论文——文章均为WORD文档，下载后可直接编辑使用亦可打印——0引言装设接地线是输电线路停电检修作业的重要技术措施，是保证作业人员安全的重要保障，《国家电网公司电力安全工作规程（线路部分）》规定：停电作业前需在工作地段两端装设接地线[1-2].输电线路日常检修工作中经常会遇到在耐张转角塔引流线上挂设接地线的情况。
随着特高压技术的不断升级，杆塔横担与引流线距离相应增大，引流线又会与横担呈不同程度的角度，引起挂设接地线所需的绝缘操作杆长度与重量也必须相应增加[3].这就造成耐张转角塔需装设内角侧接地线，成为检修难题。
为了提高接地线装设效率、降低作业人员的劳动强度，有必要对现有的接地线挂设装置及方法进行改进。
为此研发了一种辅助装置，结合改进操作杆金属端头，对接地线进行悬挂，可显着提高装设成功率、缩短装设时间，保证装设接地线的安全高效。
1原接地线装设存在的问题1.1原装设方法装设接地线一般采用操作杆辅助，作业人员将接地线接地端与横担连接牢固后，先把接地线导体端通过尾部凹槽挂在操作杆金属端头挂环处，如图1所示，再撑起操作杆将接地线导体端卡紧导线。
对于耐张塔内转角侧引流线（如图2所示，为220 k V线路装置），伴随转角度数的增加，引流线与挂设人员的距离相应增加。
伴随操作杆可调长度伸出越长，操作杆弯曲打晃程度增加，挂设难度越大。
1.2存在的主要问题当引流线与横担距离、操作杆长度与重量增加，作业人员需较大力度才能装设接地线。
如500 k V乔涌5493线077号塔转角侧引流线挂设接地线，需使用特制的加长型接地线，或将接地线水平挂在导线侧联板上，因此必须使用辅助工具才能挂设；同时，手持部分轻微的晃动将导致接地线导体端脱开操作杆金属端头，如图3所示。
作业人员需多次操作才能顺利完成接地线的挂设，严重影响作业效率，延长了停电检修的时间。
经分析可以发现，造成耐张转角塔接地线挂设困难的原因主要有2点：（1）引流线距离横担较远，角度较大，使用操作杆时，作业人员需撑起操作杆的同时控制操作杆移动以及定位悬挂，难度较大。

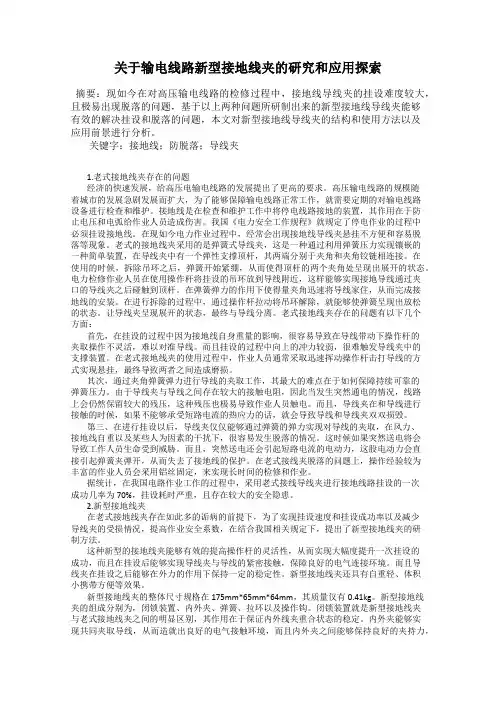

关于输电线路新型接地线夹的研究和应用探索摘要：现如今在对高压输电线路的检修过程中，接地线导线夹的挂设难度较大，且极易出现脱落的问题，基于以上两种问题所研制出来的新型接地线导线夹能够有效的解决挂设和脱落的问题，本文对新型接地线导线夹的结构和使用方法以及应用前景进行分析。
关键字：接地线；防脱落；导线夹1.老式接地线夹存在的问题经济的快速发展，给高压电输电线路的发展提出了更高的要求。
高压输电线路的规模随着城市的发展急剧发展而扩大，为了能够保障输电线路正常工作，就需要定期的对输电线路设备进行检查和维护。
接地线是在检查和维护工作中将停电线路接地的装置，其作用在于防止电压和电弧给作业人员造成伤害。
我国《电力安全工作规程》就规定了停电作业的过程中必须挂设接地线。
在现如今电力作业过程中，经常会出现接地线导线夹悬挂不方便和容易脱落等现象。
老式的接地线夹采用的是弹簧式导线夹，这是一种通过利用弹簧压力实现镶嵌的一种简单装置，在导线夹中有一个弹性支撑顶杆，其两端分别于夹角和夹角铰链相连接。
在使用的时候，拆除吊环之后，弹簧开始紧绷，从而使得顶杆的两个夹角处呈现出展开的状态。
电力检修作业人员在使用操作杆将挂设的吊环放到导线附近，这样能够实现接地导线通过夹口的导线夹之后碰触到顶杆。
在弹簧弹力的作用下使得量夹角迅速将导线家住，从而完成接地线的安装。
在进行拆除的过程中，通过操作杆拉动将吊环解除，就能够使弹簧呈现出放松的状态。
让导线夹呈现展开的状态，最终与导线分离。
老式接地线夹存在的问题有以下几个方面：首先，在挂设的过程中因为接地线自身重量的影响，很容易导致在导线带动下操作杆的夹取操作不灵活，难以对准导线。
而且挂设的过程中向上的冲力较弱，很难触发导线夹中的支撑装置。
在老式接地线夹的使用过程中，作业人员通常采取迅速挥动操作杆击打导线的方式实现悬挂，最终导致两者之间造成磨损。
其次，通过夹角弹簧弹力进行导线的夹取工作，其最大的难点在于如何保障持续可靠的弹簧压力。

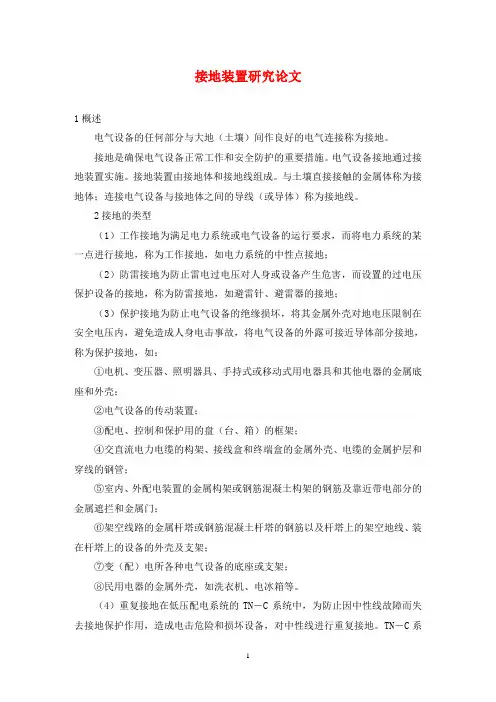

接地装置研究论文1概述电气设备的任何部分与大地（土壤）间作良好的电气连接称为接地。
接地是确保电气设备正常工作和安全防护的重要措施。
电气设备接地通过接地装置实施。
接地装置由接地体和接地线组成。
与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线。
2接地的类型（1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；（2）防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；（3）保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如：①电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳；②电气设备的传动装置；③配电、控制和保护用的盘（台、箱）的框架；④交直流电力电缆的构架、接线盒和终端盒的金属外壳、电缆的金属护层和穿线的钢管；⑤室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门；⑥架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架；⑦变（配）电所各种电气设备的底座或支架；⑧民用电器的金属外壳，如洗衣机、电冰箱等。
（4）重复接地在低压配电系统的TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地。
TN－C系统中的重复接地点为：①架空线路的终端及线路中适当点；②四芯电缆的中性线；③电缆或架空线路在建筑物或车间的进线处；④大型车间内的中性线宜实行环形布置，并实行多点重复接地；（5）防静电接地为了消除静电对人身和设备产生危害而进行的接地，如将某些液体或气体的金属输送管道或车辆的接地；（6）屏蔽接地为防止电气设备因受电磁干扰，而影响其工作或对其它设备造成电磁干扰的屏蔽设备的接地。
新型电力检修作业地线装置的研究与分析中图分类号：tm 文献标识码：a 文章编号：1007-0745（2013）01-0131-01摘要：随着我国经济的迅速发展以及科学水平的不断提高，我国的电力工业发展迅速，尤其是近几年来取得了较为优异的业绩。
电力工业的发展需要依托于相应的电力系统，因此对于电力系统的检修就变得十分重要。
本文作者主要以接地线的相应状态进行在线监测为基础，对新型的电力检修作业地线装置进行探讨，同时就主要构成的相应硬件电路的实现方式以及挂、拆接地线检修中存在的安全问题进行了深入的研究与分析。
关键词：新型电力检修作业接地线在线监测超声波测距1、概述整个电力系统是由各个部分及环节有机结合而组成的，任何一环出现差错，都会对整个电力系统的正常运行造成影响。
而挂接地线则是对于电力系统检修中的重要环节。
一般情况下，对于电力系统的检修工作首先是工作人员进行与电力调度的电话联系，确定需要的停电点。
当电力调度知道这一信息后，就会实施相应的网上作业。
这一装置拥有诸多优点，它可以有效的解决监控上的困难，防止操作失误以及相关漏洞所造成事故的发生。
2、硬件系统的实现我们对作业现场进行了实地勘测，结合实际，我们将装置置于接地线的绝缘杆上面，这样一来，对于接地线状态信息的采集就会相对便利。
因此一般的传感器难以进行准确的信息采集，会受到电磁干扰的影响。
因此对于接地线是否被挂上，我们采取的方法是通过对超声波传感器测量装置与输电线两者之间的距离变化的观察与测量，进行相应的判断。
在两者间的距离值保持相对稳定的时候，就可以被认定为已经将接地线挂置好；相反，若两者之间的距离越来越大，那么就可以判定接地线已经被拆除。
现场报警信号：对于现场报警信号来说，其主要的作用为：当相应的装置已经检测到接地线已经挂上时，就需要对现场作业人员进行一定程度上的提示，提示接地线已经挂上，否则如果相应的提示接地线未挂上，就会在一定程度上给现场作业人员一个警示作用，这样就可以因操作不当或误操作带来的人员伤害或设备损伤。
配电线路施工中接地装置施工技术的探讨摘要：随着社会的发展，人们无论是生活方式还是生活观念都已经有了较大幅度的改变，在人们的日常生活中，电力能源的需求量一直很大，人们的用电量近年来持续走高，表示人们对于用电的需求越来越高，同时从另一个方面来说，现在很多电子设备越来越精密，对于电流扰动具有很强的感应，对于用电的安全性和稳定性也提出了更高的要求。
对于电网供电来说，其配电线路施工的质量将会直接给电网供电的稳定性造成严重影响，所以这就需要在实际施工过程中重视接地施工，这样才能不断提高配电线路施工的稳定性。
本文首先探讨了接地装置的功能，之后说明了一系列可行的接地施工技术，希望可以给相关工作的开展提供一些参考。
关键词：配电线路施工；接地装置；施工技术引言正常来说，在配电线路的施工过程中，接地装置有两种方式，分别是接地体和接地线路。
在整个配电线路的运行中，施工质量对其运行情况会造成严重影响，如果在施工过程中存在影响质量的因素或施工存在不合理问题，都会导致线路质量受到严重影响，需要我们采取有效措施加以避免，这样看来，接地施工在整个配电线路的施工中都是非常重要的。
1 接地保护装置配电线路施工的接地保护装置中，由两部分组成，即接地线和接地体，而接地体又可以分为自然接地体和人工接地体两种。
人工接地体是指后期用人工架设的电气装置，分为功能性人工接地体和保护性接地体两种，功能性接地体主要目的是保障电气设备的正常运转，降低噪音，且功能性接地体的接地方式有两种，水平接地体和垂直接地体。
保护性接地体是一种接地保护装置，主要的保护对象是人和动物，避免由于人和动物的触碰遭到电击伤害。
而自然接地体是指自然界中本身所具有的一种接地体。
2 电力系统接地技术的应用实践2.1 TT系统该系统中，用电设备外漏可导电部分通过PE线接至与电源系统无关（即无金属性连接）的大地上。
当发生设备相线触壳等短路故障时，能形成阻抗很小的相线保护线回路（该回路中有一段为大地电阻）。
浅析电力检修工作接地装置的自动化技术摘要：随着社会经济水平的不断提升，促使电力检修工作进一步发展，其总体水平也快速提升，电力检修工作接地装置自动化技术也发展迅速。
所以，分析电力检修工作接地装置自动化技术，对国内电力行业发展有着很大的促进作用。
本文着眼于电力检修各项工作，深层分析了电力检修工作接地装置自动化技术。
关键词：电力检修；接地装置；自动化技术随着我国国民经济整体水平的不断进步和电力系统发展速度的持续加快，电力检修工作接地装置的自动化技术得到了越来越多的关注。
因此，基于电力系统工作人员应当对电力检修工作接地装置的自动化技术有着清晰的了解，从而能够在此基础上促进我国电力系统整体水平的有效提升。
电力系统中的电力检修工作可谓是其间重要的构成部分，电力检修工作的有序与接地装置自动化技术密不可分。
1 电力检修工作要点电力检修工作中要点很多，这体现在减少电枢及其磁场接反，或者是及时更换设备，还有油污及油漆等清洗环节，本文从下述几方面来分析电力检修工作：1.1 减少电枢及磁场接反的问题减少电枢及磁场接反问题可以说是电力检修工作中的重要内容，电气设备接地装置大都是接地体及接地线构成的。
该系统中和土壤直接接触的金属是接地体，连接电气设备以及接地体的导线减导体是接地线。
再是减少电枢及磁场接反中，相关工作人员应该尽量避免电枢及磁场接线柱被接反。
比如三联调节器电枢及磁场接线柱，工作人员要分别将其接到发电机电枢及磁场的接线柱上，若将这两根线接反了，则电机输出电流会经过1Ω电阻，最终形成回路，电流过大时被烧毁，同时也损失了电力设备。
1.2 替换设备设备替换一直都是电力设备检修工作的重要内容，国内许多电力检修工作人员对已经损坏的二极管往往会继续使用，严重影响着电力系统的稳定性，工作人员应及时查清相关原因，并及时更换，若继续使用，会导致定子绕组一相，或者是两相被烧毁。
电解液浓度太大，其间参加电化学反应的离子较多，导致蓄电池容量变大。
10kV配电线路检修作业时对接地措施的探讨摘要：近几年来，随着农村 10kV 配电改造工程的实施，农村 10kV 配电线路供电方式改造为中性点不接地的“三相三线”供电方式。
10kV 配电线路供电方式的改变，增强了配电线路的绝缘水平，降低了配电线路的跳闸率，提高了供电可靠性，减少了线路损耗，意义重大。
在雨季、大风和雪等恶劣天气条件下，所有故障中最突出的故障是线路接地故障，而接地故障中单项接地故障尤为常发，且查找和处理起来也比较困难，导致整条 10kV 馈线停电，更严重的是在接地的情况下运行可能引发人身事故。
关键词：10 kV配电线路；检修作业；对接地措施电力是我国当今城市建设的重要资源之一，而10 kV配电线路是与人们日常生活关系最密切的一类输电线路，需要通过日常良好的检修工作保证线路的稳定运行。
而在实际开展线路检修这项工作中，还存在一些问题，对此，要通过运用有效措施，提升检修效果。
1单相接地故障的危害和影响1.1 对变电设备的危害10kv 配电线路发生单相接地故障后，变电站 10kv 母线上的电压互感器检测到零序电流，在开口三角形上产生零序电压，电压互感器铁芯饱和，励磁电流增加，如果长时间运行，将烧毁电压互感器。
在实际运行中，近几年来，已发生变电站电压互感器烧毁情况，造成设备损坏、大面积停电事故[5]。
单相接地故障发生后，也可能产生谐振过电压，产生几倍于正常电压的谐振过电压，危及变电设备的绝缘，严重者使变电设备绝缘击穿，造成更大事故。
1.2 对配电设备的危害单相接地故障发生后，可能发生间歇性弧光接地，造成谐振过电压，产生几倍于正常电压的过电压，过电压将进一步使线路上的绝缘子绝缘击穿，造成严重的短路事故，同时可能烧毁部分配电变压器，使线路上的避雷器、熔断器绝缘击穿、烧毁，也可能发生电气火灾。
1.3 对区域电网的危害严重的单相接地故障，可能破坏区域电网系统稳定，造成更大事故。
1.4 对人畜危害对于导线落地这一类单相接地故障，如果接地配电线路未停运，对于行人和线路巡视人员（特别是夜间），可能发生人身触电伤亡事故，也可能发生牲畜触电伤亡事故。
输电线路杆塔新型接地装置的应用研究摘要：本研究针对传统电杆接地存在的问题，提出了一种新型接地装置。
传统方式中，螺栓容易锈蚀，难以拆卸，造成资源浪费。
本设计通过镀锌铜接地地钉和夹杆部分解决了这一问题。
新型装置包括接地地钉和可移动的夹杆部分。
接地地钉的扁铁固定接地引线，避免接地线损坏，提高操作效率。
夹杆部分适应不同电杆直径，增加了装置的实用性。
创新点在于灵活的接地方案和多场景适用性。
装置不仅解决了传统问题，还适用于无接地桩或距离较远情况，提高了装置的适用性。
关键词：输电线路杆塔；新型接地装置；应用引言电力输送中，电杆接地问题困扰传统方式。
接地线易损，无法打桩场景常见。
利用电杆内加强钢筋接地存在螺栓锈蚀、难拆等问题，浪费资源，效率降低。
本项目设计新型接地装置，有可滑动的接地线头和多功能夹电杆接地、打入地下接地。
关键是80cm镀锌铜接地地钉，顶端固定可移动接地引线，满足需求。
使用时，地钉打入地下，引线通过螺丝连接实现接地。
夹杆部分可在电杆孔上下移动，固定套适应不同电杆直径。
该创新接地装置解决无固定接地桩问题，减少浪费，提高可靠性。
创新之处在于实现了灵活的接地方案，通过固定接地线自由移动端，避免传统损坏问题，提高效率和安全性。
适用于无固定接地桩或距离较远场景，实用性高。
一、设计原理及创新1.传统接地方式存在的问题传统电杆接地方式存在螺栓和螺母易腐蚀、难以拆卸等问题。
螺栓难以周身镀防腐层，导致螺栓与电杆内螺母锈蚀在一起，无法拆卸。
一旦螺栓和螺母锈在一起，只能割断螺栓才能分离接地线和电杆，造成电杆资源浪费、工作效率低下等问题。
2.新型接地装置的核心设计思路本项目针对传统接地方式问题，设计了一种创新接地装置。
该装置的核心思想是在解决接地问题的同时，避免了螺栓和螺母锈蚀导致的难拆问题。
通过灵活的设计，使接地线能够与电杆实现稳固连接，而不依赖于传统的螺栓固定方式。
3.镀锌铜质接地地钉和可移动的夹杆部分的特点新型接地装置采用了长度为80cm的镀锌铜质接地地钉，其顶端设计了扁铁，能够固定接地引线自由移动端。
