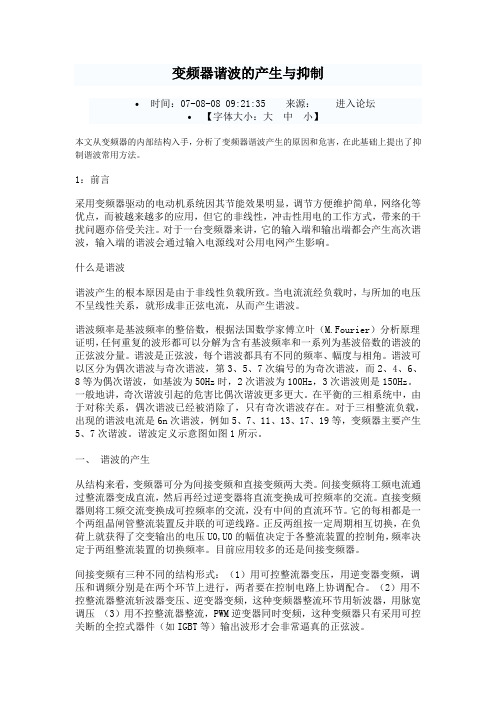

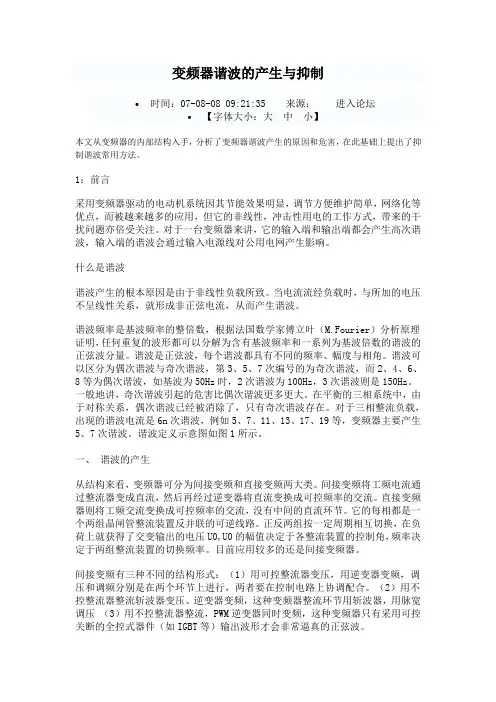

变频器谐波的产生与抑制∙时间：07-08-08 09:21:35 来源：进入论坛∙【字体大小：大中小】本文从变频器的内部结构入手，分析了变频器谐波产生的原因和危害，在此基础上提出了抑制谐波常用方法。
1：前言采用变频器驱动的电动机系统因其节能效果明显，调节方便维护简单，网络化等优点，而被越来越多的应用，但它的非线性，冲击性用电的工作方式，带来的干扰问题亦倍受关注。
对于一台变频器来讲，它的输入端和输出端都会产生高次谐波，输入端的谐波会通过输入电源线对公用电网产生影响。
什么是谐波谐波产生的根本原因是由于非线性负载所致。
当电流流经负载时，与所加的电压不呈线性关系，就形成非正弦电流，从而产生谐波。
谐波频率是基波频率的整倍数，根据法国数学家傅立叶（M.Fourier）分析原理证明，任何重复的波形都可以分解为含有基波频率和一系列为基波倍数的谐波的正弦波分量。
谐波是正弦波，每个谐波都具有不同的频率、幅度与相角。
谐波可以区分为偶次谐波与奇次谐波，第3、5、7次编号的为奇次谐波，而2、4、6、8等为偶次谐波，如基波为50Hz时，2次谐波为100Hz，3次谐波则是150Hz。
一般地讲，奇次谐波引起的危害比偶次谐波更多更大。
在平衡的三相系统中，由于对称关系，偶次谐波已经被消除了，只有奇次谐波存在。
对于三相整流负载，出现的谐波电流是6n次谐波，例如5、7、11、13、17、19等，变频器主要产生5、7次谐波。
谐波定义示意图如图1所示。
一、谐波的产生从结构来看，变频器可分为间接变频和直接变频两大类。
间接变频将工频电流通过整流器变成直流，然后再经过逆变器将直流变换成可控频率的交流。
直接变频器则将工频交流变换成可控频率的交流，没有中间的直流环节。
它的每相都是一个两组晶闸管整流装置反并联的可逆线路。
正反两组按一定周期相互切换，在负荷上就获得了交变输出的电压U0,U0的幅值决定于各整流装置的控制角，频率决定于两组整流装置的切换频率。
变频器工作原理与结构图文详解—变频器的功能作用分析变频器变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
变频器基本组成变频器通常分为4部分：整流单元、高容量电容、逆变器和控制器。
整流单元：将工作频率固定的交流电转换为直流电。
高容量电容：存储转换后的电能。
逆变器：由大功率开关晶体管阵列组成电子开关，将直流电转化成不同频率、宽度、幅度的方波。
控制器：按设定的程序工作，控制输出方波的幅度与脉宽，使叠加为近似正弦波的交流电，驱动交流电动机。
变频器的结构与原理图解变频器的发展也同样要经历一个徐徐渐进的过程，最初的变频器并不是采用这种交直交：交流变直流而后再变交流这种拓扑，而是直接交交，无中间直流环节。
这种变频器叫交交变频器，目前这种变频器在超大功率、低速调速有应用。
其输出频率范围为：0-17（1/2－1/3 输入电压频率），所以不能满足许多应用的要求，而且当时没有IGBT，只有SCR，所以应用范围有限。
变频器其工作原理是将三相工频电源经过几组相控开关控制直接产生所需要变压变频电源，其优点是效率高，能量可以方便返回电网，其最大的缺点输出的最高频率必须小于输入电源频率1/3或1/2，否则输出波形太差，电机产生抖动，不能工作。
故交交变频器至今局限低转速调速场合，因而大大限制了它的使用范围。
变频器电路结构框架图矩阵式变频器是一种交交直接变频器，由9个直接接于三相输入和输出之间的开关阵组成。

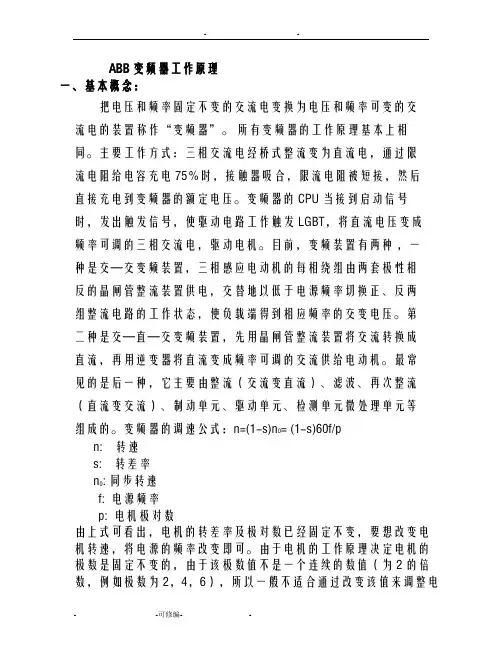

ABB变频器工作原理一、基本概念：把电压和频率固定不变的交流电变换为电压和频率可变的交流电的装置称作“变频器”。
所有变频器的工作原理基本上相同。
主要工作方式：三相交流电经桥式整流变为直流电，通过限流电阻给电容充电75％时，接触器吸合，限流电阻被短接，然后直接充电到变频器的额定电压。
变频器的CPU当接到启动信号时，发出触发信号，使驱动电路工作触发LGBT，将直流电压变成频率可调的三相交流电，驱动电机。
目前，变频装置有两种，一种是交—交变频装置，三相感应电动机的每相绕组由两套极性相反的晶闸管整流装置供电，交替地以低于电源频率切换正、反两组整流电路的工作状态，使负载端得到相应频率的交变电压。
第二种是交—直—交变频装置，先用晶闸管整流装置将交流转换成直流，再用逆变器将直流变成频率可调的交流供给电动机。
最常见的是后一种，它主要由整流（交流变直流）、滤波、再次整流（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成的。
变频器的调速公式：n=(1-s)n0= (1-s)60f/p n: 转速s: 转差率n0: 同步转速f: 电源频率p: 电机极对数由上式可看出，电机的转差率及极对数已经固定不变，要想改变电机转速，将电源的频率改变即可。
由于电机的工作原理决定电机的极数是固定不变的，由于该极数值不是一个连续的数值（为2的倍数，例如极数为2，4，6），所以一般不适合通过改变该值来调整电机的速度。
由上式可以看出，转速n 与频率f 成正比，如果不改变电动机的极数，只要改变频率f 即可改变电动机的转速，当频率f 在0～50Hz 的围变化时，电动机转速调节围非常宽，变频器就是通过改变电动机电源频率实现速度调节的。
频率能够在电机的外面调节后再供给电机，这样电机的旋转速度就可以被自由的控制。
变频器驱动时的起动转矩和最大转矩要小于直接用工频电源驱动，电机在工频电源供电时起动和加速冲击很大，而当使用变频器供电时，这些冲击就要弱一些。
