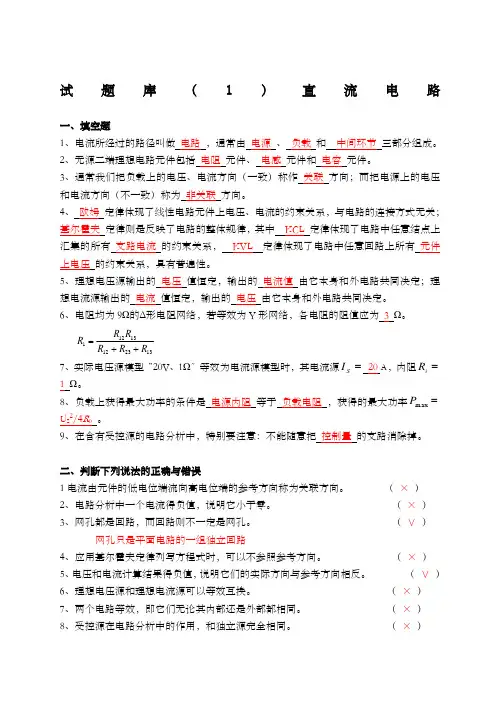

试题库（1）直流电路一、填空题1、电流所经过的路径叫做电路，通常由电源、负载和中间环节三部分组成。

2、无源二端理想电路元件包括电阻元件、电感元件和电容元件。

3、通常我们把负载上的电压、电流方向（一致）称作关联方向；而把电源上的电压和电流方向（不一致）称为非关联方向。

4、欧姆定律体现了线性电路元件上电压、电流的约束关系，与电路的连接方式无关；基尔霍夫定律则是反映了电路的整体规律，其中KCL定律体现了电路中任意结点上汇集的所有支路电流的约束关系，KVL定律体现了电路中任意回路上所有元件上电压的约束关系，具有普遍性。

5、理想电压源输出的电压值恒定，输出的电流值由它本身和外电路共同决定；理想电流源输出的电流值恒定，输出的电压由它本身和外电路共同决定。

6、电阻均为9Ω的Δ形电阻网络，若等效为Y形网络，各电阻的阻值应为3Ω。

7=SI20 A，内阻=iR1Ω。

8、负载上获得最大功率的条件是电源内阻等于负载电阻，获得的最大功率=maxPU S2/4R0。

9、在含有受控源的电路分析中，特别要注意：不能随意把控制量的支路消除掉。

二、判断下列说法的正确与错误1电流由元件的低电位端流向高电位端的参考方向称为关联方向。

（×）2、电路分析中一个电流得负值，说明它小于零。

（×）3、网孔都是回路，而回路则不一定是网孔。

（∨）网孔只是平面电路的一组独立回路4、应用基尔霍夫定律列写方程式时，可以不参照参考方向。

（×）5、电压和电流计算结果得负值，说明它们的实际方向与参考方向相反。

（∨）6、理想电压源和理想电流源可以等效互换。

（×）7、两个电路等效，即它们无论其内部还是外部都相同。

（×）8、受控源在电路分析中的作用，和独立源完全相同。

（×）9、电路等效变换时，如果一条支路的电流为零，可按短路处理。

（ × ）三、单项选择题1、当电路中电流的参考方向与电流的真实方向相反时，该电流（ B ）A 、一定为正值B 、一定为负值C 、不能肯定是正值或负值2、已知空间有a 、b 两点，电压U ab =10V ，a 点电位为V a =4V ，则b 点电位V b 为（ B ）A 、6VB 、－6VC 、14V3、当电阻R 上的u 、i 参考方向为非关联时，欧姆定律的表达式应为（ B ）A 、Ri u =B 、Ri u -=C 、 i R u =4、一电阻R 上u 、i 参考方向不一致，令u =－10V ，消耗功率为0.5W ，则电阻R 为（ A ）A 、200ΩB 、－200ΩC 、±200Ω5、两个电阻串联，R 1：R 2=1：2，总电压为60V ，则U 1的大小为（ B ）A 、10VB 、20VC 、30V6、已知接成Y 形的三个电阻都是30Ω，则等效Δ形的三个电阻阻值为（ C ）A 、全是10ΩB 、两个30Ω一个90ΩC 、全是90Ω7、电阻是（ C ）元件，电感是（ B ）的元件，电容是（ A ）的元件。

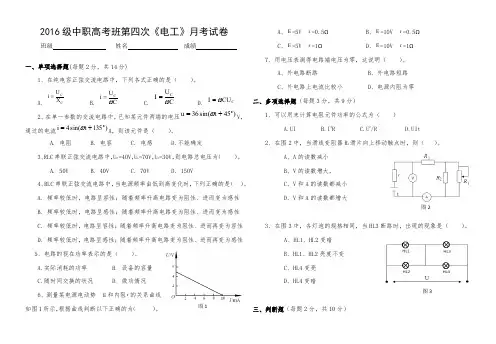

2016级中职高考班第四次《电工》月考试卷班级 姓名 成绩一、单项选择题(每题2分，共14分)1、在纯电容正弦交流电路中，下列各式正确的是（ ）。

A. CCX U i = B.C U i Cω=C.C U I Cω= D. C CU I ω= 2、在单一参数的交流电路中，已知某元件两端的电压)45sin(36+=t u ωV ，通过的电流)135sin(4+=t i ωA ，则该元件是（ ）。

A. 电阻B. 电容C. 电感D.不能确定3、RLC 串联正弦交流电路中，U R =40V ，U L =70V ，U C =30V ，则电路总电压为（ ）。

A. 50VB. 40VC. 70V D ．150V4、RLC 串联正弦交流电路中，当电源频率由低到高变化时，下列正确的是（ ）。

A. 频率较低时，电路呈容性；随着频率升高电路变为阻性、进而变为感性 B. 频率较低时，电路呈感性；随着频率升高电路变为阻性、进而变为感性 C. 频率较低时，电路呈容性；随着频率升高电路变为阻性、进而再变为容性 D. 频率较低时，电路呈感性；随着频率升高电路变为阻性、进而再变为感性5、电路的视在功率表示的是（ ）。

A.实际消耗的功率 B. 设备的容量 C.随时间交换的状况 D. 做功情况6、测量某电源电动势 E 和内阻r 的关系曲线如图1所示，根据曲线判断以下正确的为（ ）。

A 、E =5V r =0.5ΩB 、E =10V r =0.5ΩC 、E =5V r =1ΩD 、E =10V r =1Ω 7、用电压表测得电路端电压为零，这说明（ ）。

A 、外电路断路B 、外电路短路C 、外电路上电流比较小D 、电源内阻为零二、多项选择题（每题3分，共9分）1、可以用来计算电阻元件功率的公式为（ ）A.UIB.I 2RC.U 2/RD.UIt 2、在图2中，当滑线变阻器R 3滑片向上移动触点时，则（ ）。

A 、A 的读数减小B 、V 的读数增大，C 、V 和A 的读数都减小D 、V 和A 的读数都增大3、在图3中，各灯泡的规格相同，当HL3断路时，出现的现象是（ ）。

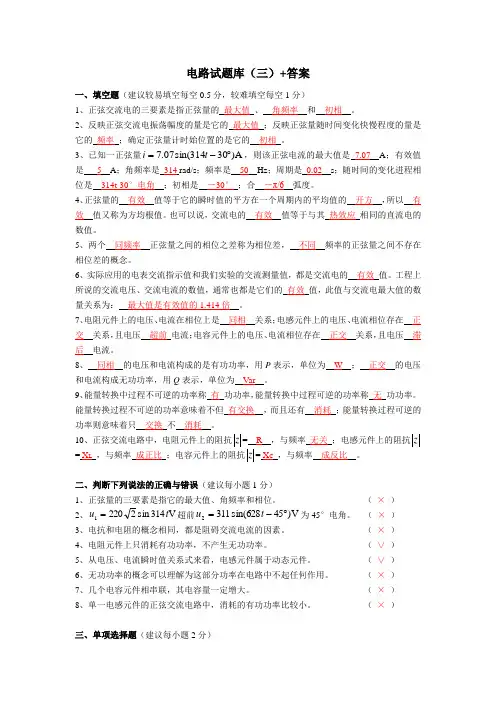

电路试题库（三）+答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、正弦交流电的三要素是指正弦量的 最大值 、 角频率 和 初相 。

2、反映正弦交流电振荡幅度的量是它的 最大值 ；反映正弦量随时间变化快慢程度的量是它的 频率 ；确定正弦量计时始位置的是它的 初相 。

3、已知一正弦量A )30314sin(07.7︒-=t i ，则该正弦电流的最大值是 7.07 A ；有效值是 5 A ；角频率是 314 rad/s ；频率是 50 Hz ；周期是 0.02 s ；随时间的变化进程相位是 314t-30°电角 ；初相是 －30° ；合 －π/6 弧度。

4、正弦量的 有效 值等于它的瞬时值的平方在一个周期内的平均值的 开方 ，所以 有效 值又称为方均根值。

也可以说，交流电的 有效 值等于与其 热效应 相同的直流电的数值。

5、两个 同频率 正弦量之间的相位之差称为相位差， 不同 频率的正弦量之间不存在相位差的概念。

6、实际应用的电表交流指示值和我们实验的交流测量值，都是交流电的 有效 值。

工程上所说的交流电压、交流电流的数值，通常也都是它们的 有效 值，此值与交流电最大值的数量关系为： 最大值是有效值的1.414倍 。

7、电阻元件上的电压、电流在相位上是 同相 关系；电感元件上的电压、电流相位存在 正交 关系，且电压 超前 电流；电容元件上的电压、电流相位存在 正交 关系，且电压 滞后 电流。

8、 同相 的电压和电流构成的是有功功率，用P 表示，单位为 W ； 正交 的电压和电流构成无功功率，用Q 表示，单位为 Var 。

9、能量转换中过程不可逆的功率称 有 功功率，能量转换中过程可逆的功率称 无 功功率。

能量转换过程不可逆的功率意味着不但 有交换 ，而且还有 消耗 ；能量转换过程可逆的功率则意味着只 交换 不 消耗 。

10、正弦交流电路中，电阻元件上的阻抗z = R ，与频率 无关 ；电感元件上的阻抗z = X L ，与频率 成正比 ；电容元件上的阻抗z = X C ，与频率 成反比 。

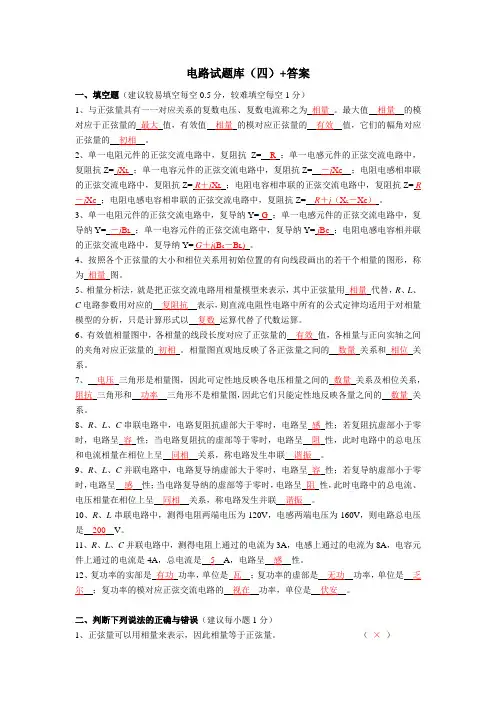

电路试题库（四）+答案一、填空题（建议较易填空每空0.5分，较难填空每空1分）1、与正弦量具有一一对应关系的复数电压、复数电流称之为相量。

最大值相量的模对应于正弦量的最大值，有效值相量的模对应正弦量的有效值，它们的幅角对应正弦量的初相。

2、单一电阻元件的正弦交流电路中，复阻抗Z= R；单一电感元件的正弦交流电路中，复阻抗Z= j X L；单一电容元件的正弦交流电路中，复阻抗Z= －j X C；电阻电感相串联的正弦交流电路中，复阻抗Z= R＋j X L；电阻电容相串联的正弦交流电路中，复阻抗Z= R －j X C；电阻电感电容相串联的正弦交流电路中，复阻抗Z= R＋j（X L－X C）。

3、单一电阻元件的正弦交流电路中，复导纳Y= G；单一电感元件的正弦交流电路中，复导纳Y=－j B L；单一电容元件的正弦交流电路中，复导纳Y= j B C；电阻电感电容相并联的正弦交流电路中，复导纳Y= G＋j(B C－B L)。

4、按照各个正弦量的大小和相位关系用初始位置的有向线段画出的若干个相量的图形，称为相量图。

5、相量分析法，就是把正弦交流电路用相量模型来表示，其中正弦量用相量代替，R、L、C电路参数用对应的复阻抗表示，则直流电阻性电路中所有的公式定律均适用于对相量模型的分析，只是计算形式以复数运算代替了代数运算。

6、有效值相量图中，各相量的线段长度对应了正弦量的有效值，各相量与正向实轴之间的夹角对应正弦量的初相。

相量图直观地反映了各正弦量之间的数量关系和相位关系。

7、电压三角形是相量图，因此可定性地反映各电压相量之间的数量关系及相位关系，阻抗三角形和功率三角形不是相量图，因此它们只能定性地反映各量之间的数量关系。

8、R、L、C串联电路中，电路复阻抗虚部大于零时，电路呈感性；若复阻抗虚部小于零时，电路呈容性；当电路复阻抗的虚部等于零时，电路呈阻性，此时电路中的总电压和电流相量在相位上呈同相关系，称电路发生串联谐振。

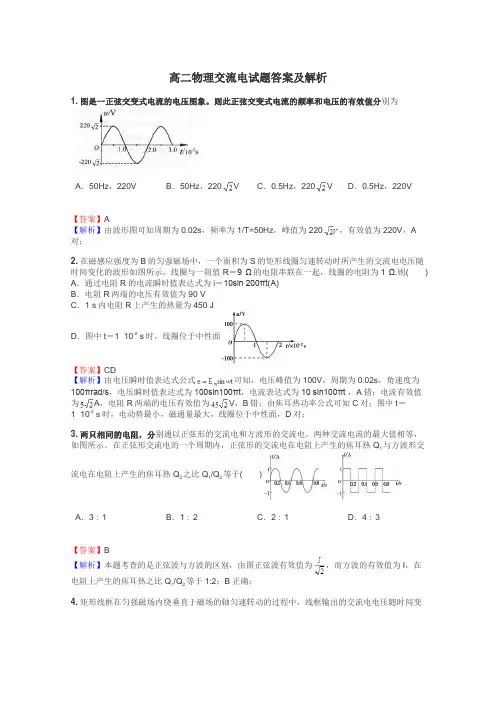

高二物理交流电试题答案及解析1.图是一正弦交变式电流的电压图象。

则此正弦交变式电流的频率和电压的有效值分别为A．50Hz，220V B．50Hz，220V C．0.5Hz，220V D．0.5Hz，220V【答案】A【解析】由波形图可知周期为0.02s，频率为1/T=50Hz，峰值为220，有效值为220V，A 对；2.在磁感应强度为B的匀强磁场中，一个面积为S的矩形线圈匀速转动时所产生的交流电电压随时间变化的波形如图所示，线圈与一阻值R＝9 Ω的电阻串联在一起，线圈的电阻为1 Ω.则() A．通过电阻R的电流瞬时值表达式为i＝10sin 200πt(A)B．电阻R两端的电压有效值为90 VC．1 s内电阻R上产生的热量为450 JD．图中t＝1×10-2 s时，线圈位于中性面【答案】CD【解析】由电压瞬时值表达式公式可知，电压峰值为100V，周期为0.02s，角速度为100πrad/s，电压瞬时值表达式为100sin100πt，电流表达式为10 sin100πt ，A错；电流有效值为A，电阻R两端的电压有效值为V，B错；由焦耳热功率公式可知C对；图中t＝1×10-2 s时，电动势最小，磁通量最大，线圈位于中性面，D对；3.两只相同的电阻，分别通以正弦形的交流电和方波形的交流电。

两种交流电流的最大值相等，如图所示。

在正弦形交流电的一个周期内，正弦形的交流电在电阻上产生的焦耳热Q1与方波形交流电在电阻上产生的焦耳热Q2之比Q1/Q2等于()A．3∶1B．1∶2C．2∶1D．4∶3【答案】B【解析】本题考查的是正弦波与方波的区别，由图正弦波有效值为，而方波的有效值为I，在电阻上产生的焦耳热之比Q1/Q2等于1:2；B正确；4.矩形线框在匀强磁场内绕垂直于磁场的轴匀速转动的过程中，线框输出的交流电电压随时间变化的图象如图所示，由图可知( )A ．当t ＝2s 时，线圈平面与中性面垂直B ．该交流电的频率为25HzC ．该交流电的电压的有效值为100VD ．若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W【答案】BD【解析】本题考查的是交流电的问题，由图当t ＝2s 时，电压为零，线圈平面与中性面平行；周期为0.04s ，频率为25Hz ，该交流电的电压的有效值为V; 若将该交流电压加在阻值R ＝100Ω的电阻两端，则电阻消耗的功率为50W,B 、D 正确；5. 如图所示，在匀强磁场中有一个矩形单匝线圈ABCD ，AB 边与磁场垂直，MN 边始终与金属滑环K 相连，PQ 边始终与金属滑环L 相连．金属滑环L 、交流电流表A 、定值电阻R 、金属滑环K 通过导线串联．使矩形线圈以恒定角速度绕过BC 、AD 中点的轴旋转．下列说法中正确的是( )A ．交流电流表A 的示数随时间按余弦规律变化B ．线圈转动的角速度越大，交流电流表A 的示数越小C ．线圈平面与磁场平行时，流经定值电阻R 的电流瞬时值最大D ．线圈转动的角速度增加为原来的两倍，则流经定值电阻R 的电流的有效值也变为原来的两倍 【答案】CD【解析】交流电流表的示数为交流电的有效值，所以A 错误。

１电路分析一、 ( 本大题6分，共两小题)1. (本题3分) 某正弦电压的初相角ψ=︒45, t =0时的瞬时值u ()0220= V , 则该正弦电压的有效值等于 ， 答( )A. 220 VB. 156 VC. 127 VD. 186 V2、(本题3分) 图示并联的有互感线圈的等效电感为 ( ) A. L 1+L 2+2M B. L 1+L 2－2M C.L L M L L M122122-+-D.L L M L L M122122-++︒︒∙∙∙∙L 1L 2M解：1. A （3分） 2. C （3分）二 ( 本题6分 ) 求下面电压的有效值和有效值相量。

（1）()()V t t u ωsin 2-= （2）()()()V t t t u ωωsin 4cos 3+-=解：（1）V U 414.122/2=== （3分）（2）V U 5355.325.22524322===+= （3分）三、( 本题6分 )图示正弦交流电路中, 已知u =100sin ()1045t +︒V ，i i 110==s i n ()1045t +︒A ，i t 22010135=+︒s i n ()A ，试判断元件1、2、3的性质并求其元件参数值。

︒︒uii 1i 2i 3+-123解：元件1为电阻 R =10Ω（2分） 元件2为电容 C =002.F （2分）元件3为电感 L =05.H （2分）︒∠=30124U V ，试求四、 ( 本题8分 )图示正弦交流电路中，已知0U 和S U 。

解：流过4Ω的电流︒∠==303444U I A （2分）4I 在()j42+Ω支路的分流 ︒-∠=+-⨯105223j2-j42j24I A （2分）︒-∠=⨯︒-∠=1052321052230U V （2分）()4j 2105234S +⨯︒-∠+=U U 17j6.297.09j64.10≈-++=V （2分）五、 (本题8分) 图示正弦交流电路中，已知︒∠=05SI A ，求电路有功功率、无功功率、功率因数和复功率(功率复量)S ~。

电路原理试题含参考答案一、单选题（共50题，每题1分，共50分）1、已知正弦，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C2、电流与电压为关联参考方向是指A、电流实际方向与电压升实际方向一致B、电流参考方向与电压升参考方向一致C、电流参考方向与电压降参考方向一致D、电流实际方向与电压降实际方向一致正确答案：C3、电感元件的正弦交流电路中，电压有效值不变，当频率增大时，电路中电流将A、不变B、无法确定C、减小D、增大正确答案：C4、应用无源网络的等效电阻法求线性有源二端网络等效电阻时，应将电压源 ( )处理A、保留B、开路C、不能确定D、短路正确答案：D5、已知正弦电压相量形式为，频率为50HZ，则它的瞬时值表达式为A、/B、/C、/D、/正确答案：C6、实际电压源模型“20V、2Ω”等效为电流源模型时，其电流源IS和内阻R为A、IS=10A，R=1ΩB、IS=10A，R=2ΩC、IS=10A，R=∞D、IS=10A，R=0正确答案：B7、市用照明电的电压是220V，这是指电压的A、最大值B、平均值C、瞬时值D、有效值正确答案：D8、基尔霍夫电流定律应用于A、支路B、节点C、环路D、回路正确答案：B9、自动满足基尔霍夫电压定律的电路求解法是A、回路电流法B、2b法C、节点电压法D、支路电流法正确答案：C10、当流过理想电压源的电流增加时，其端电压将A、无法确定B、不变C、减少D、增加正确答案：B11、理想电流源和理想电压源并联，对外等效电路为A、理想电流源B、理想电压源C、理想电压源和电阻串联D、理想电流源和电阻并联正确答案：B12、正弦量的幅值是有效值的( )倍A、/B、/C、2D、3正确答案：A13、自动满足基尔霍夫电压定律的电路求解法是A、2b法B、支路电流法C、回路电流法D、节点电压法正确答案：D14、电容元件的正弦交流电路中，电压有效值不变，频率增大时，电路中电流将A、无法确定B、减小C、增大D、不变正确答案：C15、基尔霍夫电压定律应用于A、环路B、节点C、支路D、回路正确答案：D16、有源二端网络的开路电压为16V，短路电流为8A，若外接2Ω的电阻，则该电阻上的电压为A、3.2VB、8VC、16VD、32V正确答案：B17、必须设立电路参考点后才能求解电路的方法是A、回路电流法B、节点电压法C、网孔电流法D、支路电流法正确答案：B18、一太阳能电池板，测得它的开路电压为800mV，短路电流为40mA，若将该电池板与一阻值为20Ω的电阻器连成一闭合电路，则电阻器的两端电压是A、0.20VB、0.10VC、0.40VD、0.30V正确答案：C19、工程上所说的交流电压、交流电流的数值，通常都是它们的（）值A、最大值B、有效值C、瞬时值D、平均值正确答案：B20、两个电阻，当它们串联时，功率比为4:9；若它们并联，则它们的功率比为A、3；2B、9；4C、4；9D、2；3正确答案：B21、实际电路中电感的电压 u为有限值，则电感电流 i 必定是时间的A、连续函数B、阶跃函数C、冲激函数D、脉冲函数正确答案：A22、只适应于线性电路求解的方法是A、戴维宁定理B、诺顿定理C、替代定理D、叠加定理正确答案：D23、只适应于线性电路求解的方法是A、替代定理B、诺顿定理C、戴维宁定理D、叠加定理正确答案：D24、负载上获得最大功率的条件是A、负载上加的电压最高时B、电源内阻最小时C、负载电阻等于电源内阻D、负载上通过的电流最大时正确答案：C25、实验室中的交流电压表和电流表，其读值是交流电的A、最大值B、瞬时值C、平均值D、有效值正确答案：D26、以下说法正确的是A、电容有隔断直流通交流的作用B、电容有隔断交流通直流的作用C、电感在直流电路中相当于开路D、电感有通交流阻直流的作用正确答案：A27、应用节点电压法求解电路时，节点的自导与互导的取值为A、都取正值B、都取负值C、自导取正值，互导取负值D、自导取正值，互导视不同情况可取正值，也可取负值正确答案：C28、当电感电流增大时，电感的功率情况为A、无法确定B、发出功率C、功率为0D、吸收功率正确答案：D29、应用网孔电流法求解电路时，网孔的自阻与互阻的取值为A、都取负值B、自阻取正值，互阻视不同情况可取正值，也可取负值C、都取正值D、自阻取正值，互阻取负值正确答案：B30、已知。

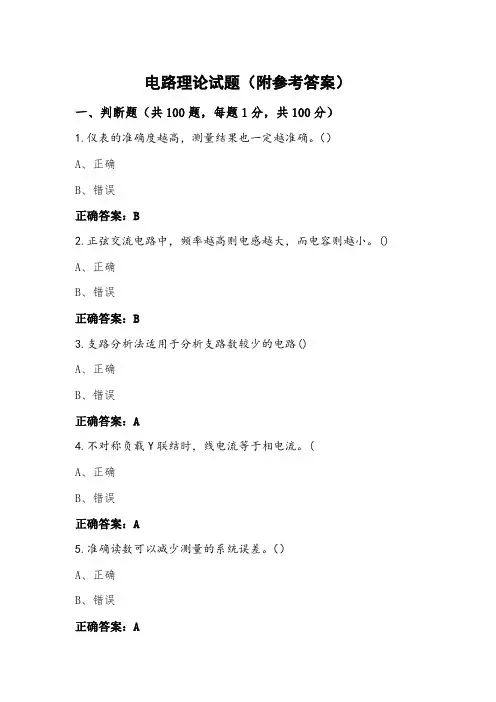

电路理论试题（附参考答案）一、判断题（共100题，每题1分，共100分）1.仪表的准确度越高，测量结果也一定越准确。

（）A、正确B、错误正确答案：B2.正弦交流电路中，频率越高则电感越大，而电容则越小。

()A、正确B、错误正确答案：B3.支路分析法适用于分析支路数较少的电路()A、正确B、错误正确答案：A4.不对称负载Y联结时，线电流等于相电流。

(A、正确B、错误正确答案：A5.准确读数可以减少测量的系统误差。

（）A、正确B、错误正确答案：A6.电流由元件的低电位端流向高电位端的参考方向称为关联方向。

()A、正确B、错误正确答案：B7.并联的负载电阻越多，每个负载的电流和功率越大。

()A、正确B、错误正确答案：B8.信号频谱通常指相位频谱()A、正确B、错误正确答案：A9.耦合电感是磁耦合线圈忽略线圈损耗和匝间电容，并假定电流所产生的磁通与线圈各匝均交链的理想化模型。

()A、正确B、错误正确答案：A10.函数奇偶性与计时起点的选择无关()A、正确B、错误正确答案：B11.三相四线制电路无论对称与不对称，都可以用二瓦计法测量三相功率。

()A、正确B、错误正确答案：B12.两个无源元件串联在正弦电流电路中，若总电压小于其中一个元件的电压值，则其中必有一个为电感性元件，另一个为电容性元件。

()A、正确B、错误正确答案：A13.谐波分析法可用于非线性电路()A、正确B、错误正确答案：B14.直流电流能在耦合线圈中产生自感和互感磁通，进而产生自感和互感电压()A、正确B、错误正确答案：B15.二端网络的两个端钮不一定满足端口条件（）A、正确B、错误正确答案：B16.在指定的参考方向下，电压和电流可以看成代数量。

()A、正确B、错误正确答案：A17.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

()A、正确B、错误正确答案：A18.并联谐振在L和C上可能出现过电流现象，因此并联谐振称为电流谐振。

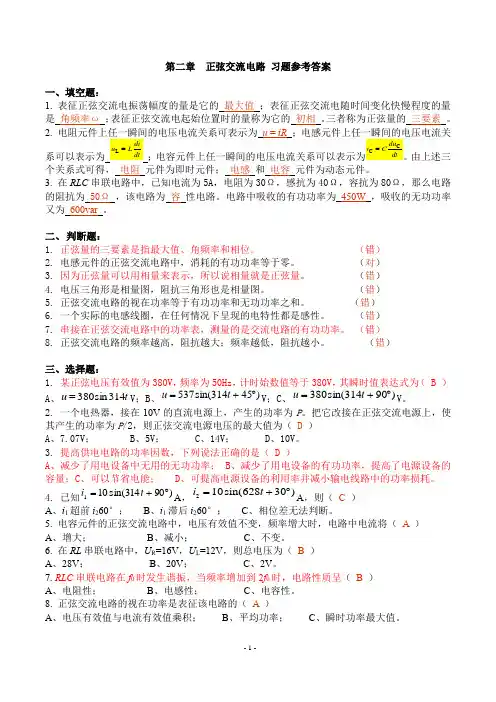

第二章 正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2.电阻元件上任一瞬间的电压电流关系可表示为 u = iR；电感元件上任一瞬间的电压电流关由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ） A 、V ；B 、V ；C 、V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ） A 、7.07V ； B 、5V ； C 、14V ； D 、10V 。

3. 提高供电电路的功率因数，下列说法正确的是（ D ）A 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率，提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗。

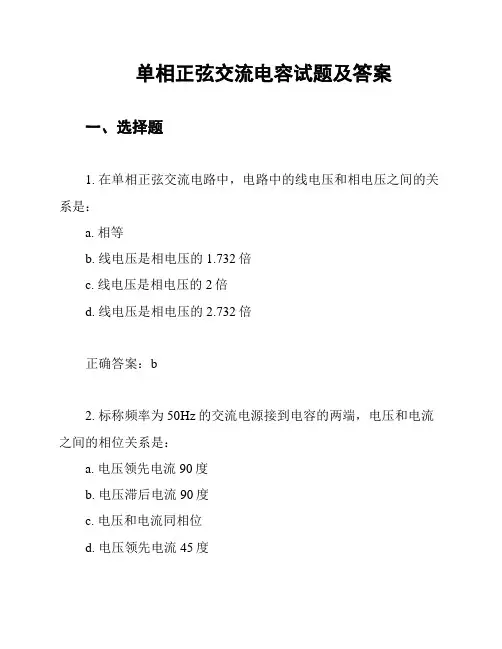

单相正弦交流电容试题及答案一、选择题1. 在单相正弦交流电路中，电路中的线电压和相电压之间的关系是：a. 相等b. 线电压是相电压的1.732倍c. 线电压是相电压的2倍d. 线电压是相电压的2.732倍正确答案：b2. 标称频率为50Hz的交流电源接到电容的两端，电压和电流之间的相位关系是：a. 电压领先电流90度b. 电压滞后电流90度c. 电压和电流同相位d. 电压领先电流45度正确答案：b3. 在电容电路中，电压和电流之间的相位差随频率的增加而：a. 增大b. 减小c. 不变d. 不确定正确答案：b二、判断题1. 电流在电容中滞后于电压，这是因为电容具有自感性。

正确与否：错误2. 在单相正弦交流电路中，电容的电流与电压的关系是正弦函数。

正确与否：正确3. 电容在交流电路中起到储存电能的作用。

正确与否：正确三、简答题1. 请说明电容在正弦交流电路中的作用及应用。

答：电容在正弦交流电路中起到储存电能的作用，可以用于滤波、电压补偿、功率因数校正等应用。

在滤波电路中，电容可以使电路输出的信号平滑化，去除高频噪声；在电压补偿中，电容可以将电流落后的功率因数补偿至1，提高电路的效率；在功率因数校正中，电容可以通过改变电流和电压之间的相位关系，提高功率因数。

2. 请描述电容电路中的阻抗特性。

答：电容电路的阻抗是一个复数，通常用以表示阻抗大小及相位差。

在正弦交流电路中，电容的阻抗与频率成反比关系，即阻抗随频率增加而减小。

阻抗的大小与电容的容值和频率有关，可以通过阻抗公式Z=1/(2πfC)计算得到。

阻抗的相位差为负90度，即电流滞后于电压。

电路理论试题（含参考答案）一、判断题（共100题，每题1分，共100分）1.在同一供电系统中，三相负载接成Y形和接成△所吸收的功率是相等的。

( )A、正确B、错误正确答案：B2.串联谐振在L和C两端可能出现过电压现象，因此串联谐振称为电压谐振。

( )A、正确B、错误正确答案：A3.在应用谐波分析法分析非正弦周期信号时，不同频率的谐波分量，电容元件和电感元件上所呈现的容抗和感抗各不相同( )A、正确B、错误正确答案：A4.三相电路中，考虑输电线路阻抗时，负载的线电压等于电源的线电压。

( )A、正确B、错误正确答案：B5.H参数在晶体管电路中应用较广泛（）A、正确B、错误正确答案：A6.等效电源定理要求外电路性质必须是线性的。

()A、正确B、错误正确答案：B7.非正弦波所包含的高次谐波的幅度是否显著，取决于波形的平滑性( )A、正确B、错误正确答案：A8.三相电源星形连接并引出中性线时可以提供两种对称三相电压( )A、正确B、错误正确答案：A9.信号频谱通常指相位频谱( )A、正确正确答案：A10.一阶RC电路的零状态响应中电容电压和电流都是由稳态分量和暂态分量两部分构成。

( )A、正确B、错误正确答案：B11.求有源网络的输入电阻，需先把独立源置零。

( )A、正确B、错误正确答案：A12.通过假想的回路电流自动满足KCL方程，回路电流法成功实现了省略KCL方程的目的。

列写回路电流方程实质上是在列写KVL方程。

( )A、正确B、错误正确答案：A13.与电流源串联的电阻(电导)不影响结点电压方程，用短路线代替。

( )A、正确B、错误正确答案：A14.电工指示仪表准确度的数字越小，表示仪表的准确度越低。

（A、正确B、错误正确答案：B15.工程上常用有功功率衡量电气设备在额定电压电流下最大的负荷能力。

( )A、正确B、错误正确答案：B16.谐波分析法可用于非线性电路( )A、正确B、错误正确答案：B17.支路数较多时，支路分析法的方程个数较多，求解不方便( )A、正确B、错误正确答案：A18.1nm=10-6m( )A、正确正确答案：B19.二端口的Y参数中的Y22的单位是欧姆（）A、正确B、错误正确答案：B20.证明戴维南定理的过程会使用叠加定理()A、正确B、错误正确答案：A21.三相对称负载在线电压为380V时星形连接，所消耗的功率与负载在线电压为220V时，三角形连接消耗的功率相同。

正弦交流练习题一、选择题1. 下列哪个是交流电路中的标志性元件？A. 电源B. 电容器C. 电阻器D. 开关2. 交流电路中的频率指的是什么？A. 电流的大小B. 电流的方向C. 电流的变化速度D. 电流的周期性3. 交流电路中的相位差表示什么？A. 电流和电压之间的先后关系B. 电压和电流之间的比例关系C. 电容器和电阻器之间的关系D. 电流和电阻器之间的关系4. 交流电路中的频率单位是什么？A. 特B. 泰C. 赫D. 直5. 交流电路中的电压峰值表示什么？A. 电压的最大值B. 电压的最小值C. 电压的平均值D. 电压的方向二、填空题1. 交流电路中，电流和电压之间的关系可以用____表示。

2. 交流电路中，电压和时间之间的关系可以用____表示。

3. 交流电路中，频率的单位是____。

4. 交流电路中，电压的峰值通常用____来表示。

5. 交流电路中，相位差的单位是____。

三、计算题1. 一个交流电路中的电压如下：6V、-4V、9V、-3V、5V。

求它的平均值。

2. 若一个交流电路中，电压方程为V(t) = 20sin(πt/4)，其中t为时间（单位：秒），请回答以下问题：a) 该电压的峰值是多少？b) 该电流的周期是多长？c) 该电流的频率是多少？d) 在t=2秒时，电流的值是多少？四、解答题1. 什么是频率？如何用数学表示？2. 请解释什么是相位差，并描述相位差对交流电路的影响。

3. 画出一个交流电路中电压与时间的波形图，并标注出相位差的位置。

2、答案解析一、选择题1. B. 电容器2. C. 电流的变化速度3. A. 电流和电压之间的先后关系4. C. 赫5. A. 电压的最大值二、填空题1. 正弦函数2. 三角函数3. 赫兹4. V（峰值）5. 弧度三、计算题1. 平均值 = (6 - 4 + 9 - 3 + 5) / 5 = 13 / 5 =2.6V2. a) 峰值 = 20Vb) 周期= 2π / (π/4) = 8秒c) 频率 = 1 / 周期 = 1 / 8 = 0.125赫兹d) 当t=2秒时，电压为V(2) = 20sin(π(2)/4) = 20sin(π/2) = 20四、解答题1. 频率指的是交流电路中电流或电压变化的速度，即单位时间内变化的周期数。

《电工与电子》正弦交流电路测试题时间：100分钟 分数：150分 班次 姓名一、填空（每空１分，共42分）１、正弦交流电的三要素是 。

２、某正弦交流电流，频率为50Hz ，最大值为20A ，t=0.1S 时，此正弦交流电的瞬时值为-10A,该电流瞬时值表达式为 。

３、已知一正弦交流电压u=282sin （200пt-2п/3）V, 则交流电压的最大值为_______，有效值为__________，频率为________，周期为___________；当t=1S 时，电压瞬时值为 ，初相为 ．４、电阻Ｒ接入10V 的直流电路中，其消耗的功率为Ｐ。

如果把阻值为Ｒ/4的电阻接到最大值为５V 的交流电路中，它消耗的功率为 。

5、感抗表示 的阻碍作用，线圈的感抗表示线圈对 反抗作用，只有在 电路中才有意义；感抗的大小与 和 成正比，单位是 ，对直流电中的线圈可视为 。

6、某一电器上写着220 V 、2 A ，这是指电压、电流的 值。

7、在RC 串联电路中，R=30Ω，C=80μF ，外加电压u=141sin(100πt + π/6)V 电路中电流为 ，有功功率为 ，无功功率为 ，视在功率为 。

8、将一感性负载接到频率为50Hz 的交流电源上，功率因数为0.5，若将电源频率变为100Hz ，则功率因数变为 。

9、RLC 串联谐振电路，谐振频率f 0= ,它的大小仅由电路参数 和 决定，反映电路本身的 。

在实际应用中，常利用改变 的方法，使电路在某一频率下发生谐振。

10、11、某线圈接到u=311sin(100πt)V ，通过的电流为i=42sin(314t-60º)A,则线圈的阻抗为 ，电阻为 ，电感为 ，有功功率为为 ，若要将电路的功率因数提高到0.9 12、如图1示，V 1的示数150v,V 2的示数120v则电压表V 的示数为 。

13、如图2三盏灯的变化为L1 、L2 、L3 .二、选择题（每空2分，共28分） 1、已知交流电压u 1=311sin(100πt -π/6)V ， u 2=537sin(100πt - π/3)V ，则（ ）。

高二物理交流电的产生试题答案及解析1.一个100匝矩形导线圈产生的正弦交流电的电压随时间变化的规律如图所示．由图可知（）A．该交流电的电压瞬时值的表达式为u＝100sin（25t） VB．当t =10-2s时，磁通量最大C．当t =10-2s时，线圈转动过程中磁通量变化率为100wb/sD．若将该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率是50 W【答案】 D【解析】试题分析:由图可知该交流电的电压瞬时值的表达式为u＝100sin（50πt）V，故A错误；由图可知，当t =10-2s时，电压有最大值，磁通量是0，故B错误；因为是100匝矩形导线圈，当t =10-2s时，线圈转动过程中磁通量变化率为1wb/s，故C错误；该交流电的电压有效值U= V，该交流电压加在阻值为R＝100Ω的电阻两端，则电阻消耗的功率，故D正确【考点】交变电流的产生及描述2.如图所示，一半径为r的半圆形单匝线圈放在具有理想边界的的匀强磁场中，磁场的磁感应强度为B。

以直径ab为轴匀速转动，转速为n， ab的左侧有垂直于纸面向里(与ab垂直) ， M和N是两个滑环，负载电阻为R。

线圈、电流表和连接导线的电阻不计，下列说法中正确的是（）A．转动过程中电流表的示数为B．从图示位置起转过1/4圈的时间内产生的平均感应电动势为C．从图示位置起转过1/4圈的时间内通过负载电阻R的电荷量为D．以上说法均不正确【答案】AB【解析】交流电动势的最大值为，转动过程中通过电流表的示数为有效值，平均感应电动势，B对。

通过负载电阻R的电荷量为，C错。

【考点】本题考查了交变电流的“四值”。

3.图中矩形线圈abcd在匀强磁场中以ad边为轴匀速转动，产生的电动势瞬时值为e =" 5sin20t"V，则以下判断正确的是A．此交流电的频率为10HzB．当线圈平面与中性面重合时，线圈中的感应电动势为0C．当线圈平面与中性面垂直时，线圈中的感应电流为0D．线圈转动一周，感应电流的方向改变一次【答案】B【解析】根据e=5sin20t（V），得：ω=20rad/s，所以f＝＝Hz，A错误；当线圈平面与中性面重合时，线圈边的切割速度最小，即线圈中的感应电动势为零，B正确；当线圈平面与中性面垂直时，线圈边的切割速度最大，线圈中的感应电流最大，C错误；线圈每经过一次中性面，电流方向改变一次，转动一周，线圈两次经过中性面，因此电流的方向改变两次，D错误。

单相正弦交流电源试题及答案1. 请解释什么是单相正弦交流电源？单相正弦交流电源是指只具有一个相位的交流电源。

它的电压和电流都是随时间周期性变化的，符合正弦函数的规律。

单相正弦交流电源常用于家庭和办公环境中的电力供应。

2. 单相正弦交流电源的频率是多少？单相正弦交流电源的频率通常为50赫兹或60赫兹。

在不同国家和地区，电力系统的频率可能略有不同。

例如，欧洲大陆通常采用50赫兹的频率，而北美通常采用60赫兹的频率。

3. 单相正弦交流电源的输出电压标准是多少？单相正弦交流电源的标准输出电压取决于国家和地区的电力标准。

欧洲大陆通常采用230伏特的标准电压，而北美通常采用120伏特的标准电压。

然而，实际应用中也可能存在其他电压标准，因此在使用时需根据实际情况进行配置和调整。

4. 单相正弦交流电源有哪些主要特点？- 输出电压和电流呈正弦波形，能够提供稳定的电力供应。

- 容易与其他设备进行连接和配合。

- 常用于小型电器和家用电器。

5. 请简述单相正弦交流电源的工作原理。

单相正弦交流电源的工作原理涉及交流发电机、稳压器、滤波器和保护电路等组件。

交流发电机产生交流电，稳压器用于调整电压的稳定性，滤波器用于去除电流中的杂散成分，保护电路用于确保电源的安全运行。

通过这些组件的协同工作，单相正弦交流电源能够提供可靠的电力供应。

6. 单相正弦交流电源在哪些领域有应用？单相正弦交流电源广泛应用于各个领域，包括但不限于以下几个方面：- 家庭和商业办公场所中的电力供应。

- 小型电器和家用电器的驱动和使用。

- 实验室、工厂和制造业等领域的电力设备。

以上是对单相正弦交流电源相关问题的回答。

如有更多问题，请随时提问。

1、三极管的三个极分别是、、。

2、在电路中，如果I<0，说明电流的实际方向与参考方向。

3、有一交流电u=141sin（314t+35o）V，其电压最大值为V，有效值为V，频率为HZ，初相位为度。

4、（18）10 =（）2 =（）165、在正弦交流电路中，电阻两端的电压和通过的电流的相位关系是；电容两端的电压比其电流滞后；电感两端的电压比其电流超前。

6、有功功率的单位是，无功功率的单位是，视在功率的单位是。

7、对称三相负载作Y型接法接在380V的三相四线制电源上。

此时负载端的线电压等于倍的相电压，线电流等于倍的相电流。

8、电动机制动常用的两种方法是制动和制动。

9、PLC执行程序的过程分为三个阶段，即阶段、阶段、阶段。

10、在电路中热继电器只能作保护，不能作短路保护。

11、某一感性负载，接在f=50Hz的交流电源上，已知U=100V，I=10A，P=600W，则负载电阻R= Ω，电感L= H。

1、无功功率就是电路消耗的平均功率。

（）2、电容元件在正弦交流电路中，消耗的有功功率等于零。

（）3、因为正弦量可以用相量来表示，所以说相量就是正弦量。

（）4、正弦交流电路的视在功率等于有功功率和无功功率之和。

（）5、PLC档次越高，所用CPU的位数也越多，运算速度也越快，功能越强。

（）6、数控机床具有柔性，只需更换程序，就可适应不同品种及尺寸规格零件的自动加工。

（）7、二极管两端加上正向电压就一定会导通。

（）8、梯形图就是数控加工编程语言。

（）9、只要任意调换三相异步电动机的两根电源线，就可以改变电动机转向。

（）10、变压器不仅可以变换交流电压，还可以变换直流电压。

（）1、稳压二极管的正常工作状态是（）A、导通状态B、截止状态C、反向击穿状态D、任意状态2、额定值“220V、100W”和“110V、50W”的白炽灯两盏，把它们串联以后接入220V的工频交流电源上，其亮度情况是（）A、100W的灯泡较亮B、50W的灯泡较亮C、两只灯泡一样亮D、无法确定3、符合“与”逻辑关系的表达式是（）A、1•0＝1B、1•0＝0C、1•0＝10D、1•1=04、下列电路元件中，储存电场能量的元件是（），储存磁场能量的元件是（）A、电阻器B、电感器C、电容器D、二极管5、接触器在控制电路中的文字符号是（）A、 FRB、KMC、FUD、SB6、交流电流表测量的数值是交流电流的（）A、有效值B、最大值C、瞬时值D、无法确定7、保护接零是将设备金属外壳或构架与做良好连接（）A、接地装置B、电网零线C、任意电源线8、理想集成运放的开环放大倍数A u0为（）A、0B、∞C、不定9、在电路中能起到短路保护、失压保护和过载保护的电器是（）A、接触器B、熔断器C、热继电器D、断路器10、熔断器主要用作三相异步电动机的（）A、过压保护B、过载保护C、短路保护D、欠压保护11、梯形图的顺序执行的原则是（）。

电工技术及实训测试题+参考答案一、单选题（共40题，每题1分，共40分）1、RC串联交流电路，阻抗|Z|=10Ω，电阻R=6Ω，则容抗XC=(____)。

A、4ΩB、8C、16ΩD、8Ω正确答案：D2、正弦交流电压的有效值220V，则它的最大值是(____)。

A、311VB、220VC、311D、380V正确答案：A3、RLC串联交流电路处于谐振状态，若电感L增加时，电路呈（____）。
