PLC各种触点型比较指令

  • 格式：doc
  • 大小：52.00 KB
  • 文档页数：2

各种触点型比较指令
LD 型
AND 、OR 型
助记符
命令名称
助记符 命令名称
LD= (S1)=(S2)时，运算开始的触点接通
AND<> （S1）≠（S2）时，串联触点接通 LD> （S1）>（S2）时，运算开始的触点接
通 AND<= (S1)≤(S2)时，串联触点接通 LD< (s1)<(s2)时，运算开始的触点接通 AND>= (S1)≥(S2)时，串联触点接通 LD<> (S1)≠(S2)时，运算开始的触点接通 OR= (S1)=(S2)时，并联触点接通 LD<= (s1)≤(S2)时，运算开始的触点接通 OR> (S1)>(S2)时，并联触点接通 LD>= (S1)≥(S2)时，运算开始的触点接通
OR< (S1)<(S2)时，并联触点接通 AND= (S1)=(S2)时，串联触点接通 OR<> (S1)≠(S2)时，并联触点接通 AND> (S1)>(S2)时，串联触点接通 OR<= (S1)≤(S2)时，并联触点接通 AND<
(S1)<(S2)时，串联触点接通
OR>=
(S1)≥(S2)时，并联触点接通。

合集下载

触点比较指令

触点比较指令


二、数据交换指令XCH
操作数
内容与数据
D1.
进行交换的数据存储字软元件地址一
D2.
进行交换的数据存储字软元件地址二
指令解读
当驱动条件成立时，将终址D1和D2的数据进 行交换，即(D1)-(D2),(D2)-(D1)。
应用注意
XCH指令一般情况下应采用脉冲执行型，因为 如 果驱动条件成立期间每个扫描周期都执行一次。
编程：如果(DO) < (D10),则Y0有输出。
B < DQ D10 ]------------- 00
串接触点比较指令
功能号 FNC232
指令格式 AND= S1 S2
导通条件 S1 =S2
FNC233
AND> S1 S2
S1>S2
FNC234 FNC236 FNC237 FNC238
ቤተ መጻሕፍቲ ባይዱ
ANDV S1 S2 ANDOS1 S2 ANDV = S1 S2 AND> = S1 S2
S1 VS2 S1-S2 S1 V = S2 S1 > = S2
不导通条件 S1-S2
S1 V = S2
S1 > = S2 S1 =S2 S1 >S2 S1 VS2
功能：在梯形图中，串接触点比较指令等同 于一个被串联的常开触点。
编程：如果X0闭合且(D1)< > (D3),则 Y0有输 出。
并接触点比较指令
程序梯形图
KOOO TO ———
YOQO
Y002
Y000
Y002
编程示例
【例2】有10个数，分别存入D0~D9,试编一 程 序找出其中最大数并存于D100中。
程序梯形图
S7-1200 PLC 基本指令介绍之触点与赋值指令

S7-1200 PLC 基本指令介绍之触点与赋值指令

西门子S7-1200 PLC的指令系统分为基本指令、扩展指令、工艺指令、通信指令等等，而其中的基本指令是我们学习S7-1200 PLC 必须要学习和掌握的指令，包括位逻辑运算、定时器、计数器、比较操作、数学函数等10部分组成。

这篇文章主要是介绍一下S7-1200的位逻辑指令，这也是我们在学习PLC编程时最先接触到的指令，最基本的指令。

位逻辑运算指令是对二进制位进行操作指令，数据类型是BOOL型，这其中又包括了触点指令与赋值指令、置位与复位指令、沿脉冲检测指令这三个部分。

我们打开基本指令中的位逻辑运算文件夹，就可以看到如下这些指令。

从以上这些指令中，我们可以对比一下S7-200/200 SMART PLC，会发现有部分指令有所不同，比如说赋值取反、SET_BF、RESET_BF、（P）、（N）、P_TRIG、N_TRIG、R_TRIG、F_TRIG，这些都是S7-1200 PLC新增的指令，我们之后也会着重介绍新增的指令。

对于这些位逻辑运算指令，我们会分三部分来讲，这篇文章是先介绍触点指令与赋值指令哦。

触点与赋值指令包括常开触点、常闭触点、取反指令、赋值和赋值取反这5个指令。

常开常闭触点类似于继电控制电路中按钮的常开常闭触点。

因为PLC的输入点需要接按钮、开关等元器件，按钮开关等有常开NO和常闭NC的，而程序中又又常开触点和常闭触点，那么外部电路的状态和内部触点常开/常闭之间的关系是怎么样的呢？我们一起看一下下图。

对于常开常闭触点，我们在使用的时候可以单个触点使用，也可以多个触点进行逻辑“与”、“或”、“非”等组合式使用。

当多个触点串联连接在一起使用时，多个触点之间的运算就是逻辑与运算。

只有所有触点的状态都为1时，输出结果才会为1。

当多个触点并联链接在一起时，多个触点之间的运算就是逻辑或运算。

只要参与运算的触点中有任意一个状态为1，输出结果就为1。

逻辑非运算是对前面的逻辑运算结果进行取反，比如当前面的逻辑运算结果为1，执行逻辑非运算之后结果变为0。

三菱PLC指令传送比较指令及实际应用

三菱PLC指令传送比较指令及实际应用

D：KnY … Z 16位变换结果不可超过0—9999，否则会出错； 32位变换结果不可超过0—99999999，否则也会出错。
注：BCD变换指令可用于PLC内部的二进制数据变为七段显示等需要的BCD码而 向外部输出。
例10，若X1、2、3、5为“1”，其余的为“0”，当X10合上， 分析 Y0~Y7的状态。
图5-21
四、块传送
1．指令代码：FNC15，助记符：BMOV，BMOV（P） 2．功能：把指定操作数软元件区的内容传送到 目标操作数软 元件区中，连续源单元→连续目标单元。 3．格式
X0
S Dn
BMOV D5 D10 K3
S：KnX，KnY，KnM，KnS，T，C，D——指定源元件的首 地址 D：KnX，KnY，KnM，KnS，T，C，D——指定目标元件的 首地址 n：≤512 ——传送单元的数量
八、BIN交换指令
1．指令代码：FNC19 助记符：BIN （P）
16/32
2．功能：源操作数的BCD码转换成二进制数至
目标元件。
3．格式：
X10
SD
FNC19
BIN K2X0 D10
K2X0（BCD码） → D10（B二进制） 01011001（59）→ 00111011（B） 变换范围 16位：0~9999
例9：将S10~S41清零，将M32~M63置1
X0
FNC16
FMOV K0000 K4S10 K2
FNC16 HFFFF K4M32 K2 FMOV
六、数据交换指令
1．指令代码：FNC17 助记符：XCH，XCH（P），DXCH， DXCH（P）。
2．功能：指定目标软元件间进行数据交换。 3．格式：只有目标数 D1，D2，KnY，KnM，KnS，T，C， D，

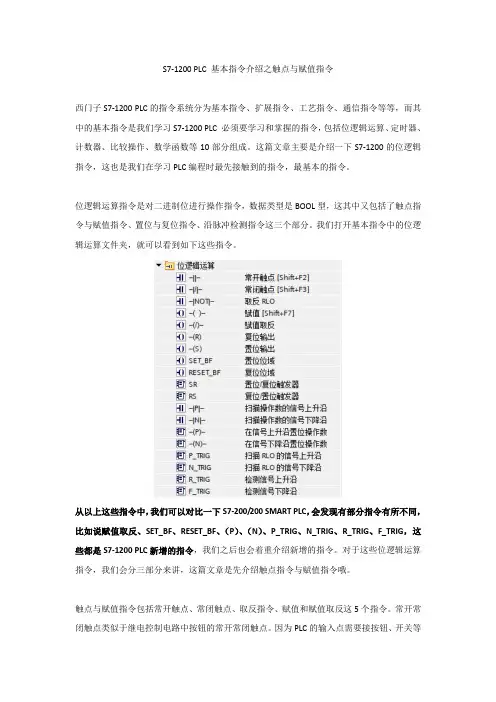

S7-1200 PLC 基本指令介绍之触点与赋值指令

S7-1200 PLC 基本指令介绍之触点与赋值指令

S7-1200 PLC 基本指令介绍之触点与赋值指令西门子S7-1200 PLC的指令系统分为基本指令、扩展指令、工艺指令、通信指令等等，而其中的基本指令是我们学习S7-1200 PLC 必须要学习和掌握的指令，包括位逻辑运算、定时器、计数器、比较操作、数学函数等10部分组成。

这篇文章主要是介绍一下S7-1200的位逻辑指令，这也是我们在学习PLC编程时最先接触到的指令，最基本的指令。

位逻辑运算指令是对二进制位进行操作指令，数据类型是BOOL型，这其中又包括了触点指令与赋值指令、置位与复位指令、沿脉冲检测指令这三个部分。

我们打开基本指令中的位逻辑运算文件夹，就可以看到如下这些指令。

从以上这些指令中，我们可以对比一下S7-200/200 SMART PLC，会发现有部分指令有所不同，比如说赋值取反、SET_BF、RESET_BF、（P）、（N）、P_TRIG、N_TRIG、R_TRIG、F_TRIG，这些都是S7-1200 PLC新增的指令，我们之后也会着重介绍新增的指令。

对于这些位逻辑运算指令，我们会分三部分来讲，这篇文章是先介绍触点指令与赋值指令哦。

触点与赋值指令包括常开触点、常闭触点、取反指令、赋值和赋值取反这5个指令。

常开常闭触点类似于继电控制电路中按钮的常开常闭触点。

因为PLC的输入点需要接按钮、开关等元器件，按钮开关等有常开NO和常闭NC的，而程序中又又常开触点和常闭触点，那么外部电路的状态和内部触点常开/常闭之间的关系是怎么样的呢？我们一起看一下下图。

对于常开常闭触点，我们在使用的时候可以单个触点使用，也可以多个触点进行逻辑“与”、“或”、“非”等组合式使用。

当多个触点串联连接在一起使用时，多个触点之间的运算就是逻辑与运算。

只有所有触点的状态都为1时，输出结果才会为1。

当多个触点并联链接在一起时，多个触点之间的运算就是逻辑或运算。

只要参与运算的触点中有任意一个状态为1，输出结果就为1。
