"机械制图与CAD"课程标准一、课程概述〔一〕课程性质与任务"机械制图与CAD"是机电类专业的核心课程之一,是学习后续课程的重要根底。
通过本课程的学习,使学生熟悉机械制图国家标准，掌握机械制图的一般知识，具备识读与绘制中等复杂程度的零件图和简单装配图的能力，具备零件测绘和识读第三角投影机械图样的初步能力，能熟练运用一种CAD软件绘制中等复杂程度的零件图。
养成严谨、细致、一丝不苟的工作作风和工作态度。
〔二〕设计思路三年制高职机电专业的人才培养目标是掌握本专业的根本知识和相关技能、了解相关企业生产过程和组织管理的机电专业技术人员和生产一线的管理人员的要求。
因此，必须学好传递和交流技术信息与技术思想的工程语言，即机械制图。
同时，也为后续相关专业课程的学习奠定根底。
计算机绘图已逐渐替代手工制图，是机电专业技术人才必备的根本技能。
因此，为了使本课程更好地在教学中表达课改理念，到达培养目标，设计时考虑弱化画法几何的教学和板图尺规练习，强化徒手绘图和计算机辅助绘图，强调对知识的综合运用和能力培养，力求打破固有的体系，将"机械制图"和"计算机绘图 AUTOCAD"有机整合，形成一门综合化核心课程"机械制图与CAD"。
二、课程目标本课程的教学目标是培养学生正确应用正投影法来分析、绘制和识读机械图样的能力和空间想象能力；学会用绘图软件〔AutoCAD软件〕绘制平面图形、中等复杂零件图、简单装配图及简单三维造型的能力，并能标注相关的尺寸和掌握相关技术要求。
通过任务引领型的工程活动，学生能掌握机电专业技能和相关专业知识，具有老实、守信、善于沟通和合作的品质，热爱本职工作，为其职业能力的开展打下良好的专业根底。
〔一〕素质目标1、思想政治素质：具有良好的思想品德、具有较强的社会责任感、荣誉感和进取精神。
2、职业道德素质：职业态度端正，敬业爱岗、忠于职守，老实守信，团结协作，具有明确的职业理想。
机械工程CAD制图规则中华人民共和国国家标准机械工程CAD制图规则Mechanical engineering drawings rules of CADGB/T14665－1998代替GB/T14665-931.范围本标准规定了机械工程中用计算机辅助设计（以下简称CAD）时的制图规则。
本标准适用于在计算机及其处围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
2.引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 4458.4-84 机械制图尺寸注法GB/T 10609.4-89 技术制图对缩微复制原件的要求GB/T 13362.4-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号GB/T 13362.5-92 机械制图用计算机信息交换常用长仿宋矢量字体、代（符）号数据集GB/T 14691-93 技术制图字体GB/T 17450－1998 技术制图图线3.基本原则3.1 凡在计算机及其外围设备中绘制机械工程图样时，如涉及本标准中未规定的内容，应符合有关标准和规定。
3.2 在机械工程制图中用CAD绘制的机械工程图样，首先应考虑表达准确，看图方便。
在完整、清晰、准确地表达机件各部分形状的前提下，力求制图简便。
3.3 用CAD绘制机械图样时，尽量采用CAD新技术。
4.图线在机械工程的CAD制图中，所用图线，除按照以下的规定外，还应遵守GB/T17450中的规定。
4.1 图线组别为了便于机械工程的CAD制图需要，将GB/T17450中所规定的8种线型分为以下几组，见表1。
一般优先采用第4组。
表14.2 图线的结构4.2.1 双折线4.2.1.1 双折线的尺寸和表示见图1、图2、图3。
4.2.1.2 计算双折线各部分尺寸的公式双折线的完整长度：l1=l0+10d在一条双折线内Z形的数目：n=l1/80+1(一般圆整，l1<40 n=1) 两个Z形之间的线段长度：l2=l1/n-7.5d在线的两端的线段长：当有两个或多个Z形时 l3=l2/2当只有一个Z形时 l3=(l1-7.5d)/2l0<=10d，Z形的配置如图3所示。

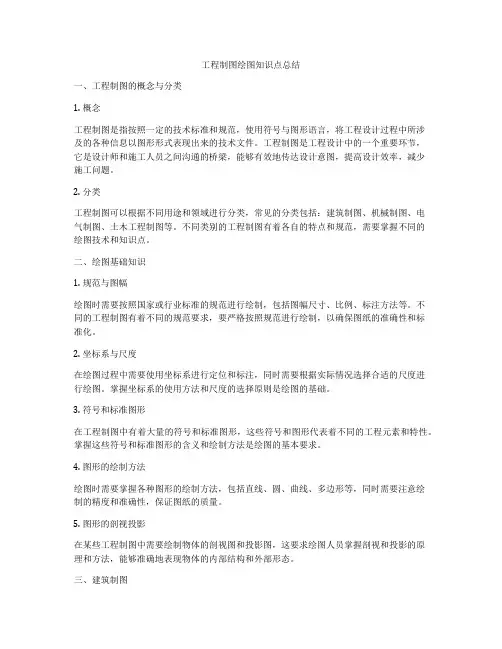

工程制图绘图知识点总结一、工程制图的概念与分类1. 概念工程制图是指按照一定的技术标准和规范，使用符号与图形语言，将工程设计过程中所涉及的各种信息以图形形式表现出来的技术文件。
工程制图是工程设计中的一个重要环节，它是设计师和施工人员之间沟通的桥梁，能够有效地传达设计意图，提高设计效率，减少施工问题。
2. 分类工程制图可以根据不同用途和领域进行分类，常见的分类包括：建筑制图、机械制图、电气制图、土木工程制图等。
不同类别的工程制图有着各自的特点和规范，需要掌握不同的绘图技术和知识点。
二、绘图基础知识1. 规范与图幅绘图时需要按照国家或行业标准的规范进行绘制，包括图幅尺寸、比例、标注方法等。
不同的工程制图有着不同的规范要求，要严格按照规范进行绘制，以确保图纸的准确性和标准化。
2. 坐标系与尺度在绘图过程中需要使用坐标系进行定位和标注，同时需要根据实际情况选择合适的尺度进行绘图。
掌握坐标系的使用方法和尺度的选择原则是绘图的基础。
3. 符号和标准图形在工程制图中有着大量的符号和标准图形，这些符号和图形代表着不同的工程元素和特性。
掌握这些符号和标准图形的含义和绘制方法是绘图的基本要求。
4. 图形的绘制方法绘图时需要掌握各种图形的绘制方法，包括直线、圆、曲线、多边形等，同时需要注意绘制的精度和准确性，保证图纸的质量。
5. 图形的剖视投影在某些工程制图中需要绘制物体的剖视图和投影图，这要求绘图人员掌握剖视和投影的原理和方法，能够准确地表现物体的内部结构和外部形态。
三、建筑制图1. 平面图与立面图建筑制图的基本形式包括平面图和立面图，平面图是建筑物的横截面图，用于展示建筑物的布局和结构，立面图是建筑物的正面图，用于展示建筑物的外观和风貌。
2. 灯光与阴影在建筑制图中需要注意灯光和阴影的表现，通过适当的阴影和光线效果能够增强建筑物的立体感和表现力。
3. 施工图施工图是建筑设计的重要产物，它包括了建筑物的结构、设备、管线、材料等信息，是施工人员进行施工和安装的依据，需要准确详细地表达建筑物的各项信息。

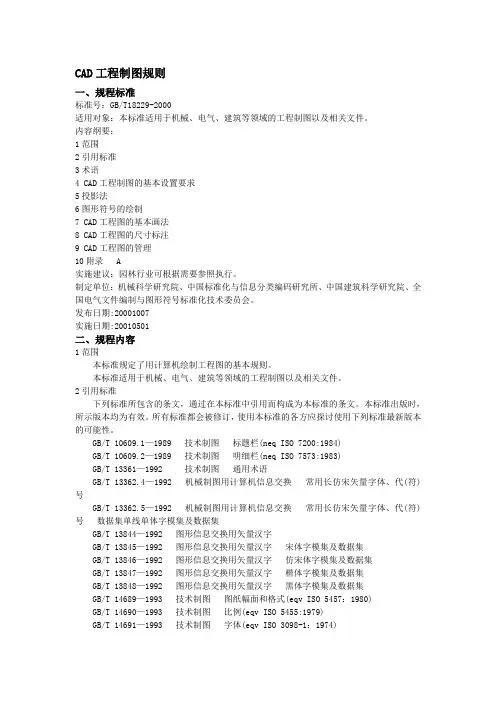

CAD工程制图规则一、规程标准标准号：GB/T18229-2000适用对象：本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
内容纲要：1范围2引用标准3术语4 CAD工程制图的基本设置要求5投影法6图形符号的绘制7 CAD工程图的基本画法8 CAD工程图的尺寸标注9 CAD工程图的管理10附录 A实施建议：园林行业可根据需要参照执行。
制定单位：机械科学研究院、中国标准化与信息分类编码研究所、中国建筑科学研究院、全国电气文件编制与图形符号标准化技术委员会。
发布日期:20001007实施日期:20010501二、规程内容1范围本标准规定了用计算机绘制工程图的基本规则。
本标准适用于机械、电气、建筑等领域的工程制图以及相关文件。
2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 10609.1—1989 技术制图标题栏(neq ISO 7200:1984)GB/T 10609.2—1989 技术制图明细栏(neq ISO 7573:1983)GB/T 13361—1992 技术制图通用术语GB/T 13362.4—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符)号GB/T 13362.5—1992 机械制图用计算机信息交换常用长仿宋矢量字体、代(符) 号数据集单线单体字模集及数据集GB/T 13844—1992 图形信息交换用矢量汉字GB/T 13845—1992 图形信息交换用矢量汉字宋体字模集及数据集GB/T 13846—1992 图形信息交换用矢量汉字仿宋体字模集及数据集GB/T 13847—1992 图形信息交换用矢量汉字楷体字模集及数据集GB/T 13848—1992 图形信息交换用矢量汉字黑体字模集及数据集GB/T 14689—1993 技术制图图纸幅面和格式(eqv ISO 5457：1980)GB/T 14690—1993 技术制图比例(eqv ISO 5455:1979)GB/T 14691—1993 技术制图字体(eqv ISO 3098-1：1974)GB/T 14692—1993 技术制图投影法(eqv ISO/DIS 5456：1993)GB/T 15751—1995 技术产品文件计算机辅助设计与制图词汇(eqv ISO/TR 10623：1992)GB/T 16675.1—1996 技术制图图样画法的简化表示法GB/T 16900—1997 图形符号表示规则总则(eqv ISO/IEC 11714-1：1996)GB/T 16901.1—1997 图形符号表示规则产品技术文件用图形符号第1部分：基本规则(eqv ISO/IEC 11714-1：1996)GB/T 16902.1—1997 图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqv ISO 3461-1：1988)GB/T 16903.1—1997 图形符号表示规则标志用图形符号第1部分：图形标志的形成GB/T 16675.2—1996 技术制图尺寸注法的简化表示法GB/T 17450—1998 技术制图图线(idt ISO 128-20：1996)GB/T 17451～17453—1998 技术制图图样画法(eqv ISO/DIS 11947-1～4：1995) 3术语本标准采用GB/T 13361和GB/T 15751中的有关术语。
