LDA型电动单梁起重机主要技术参数

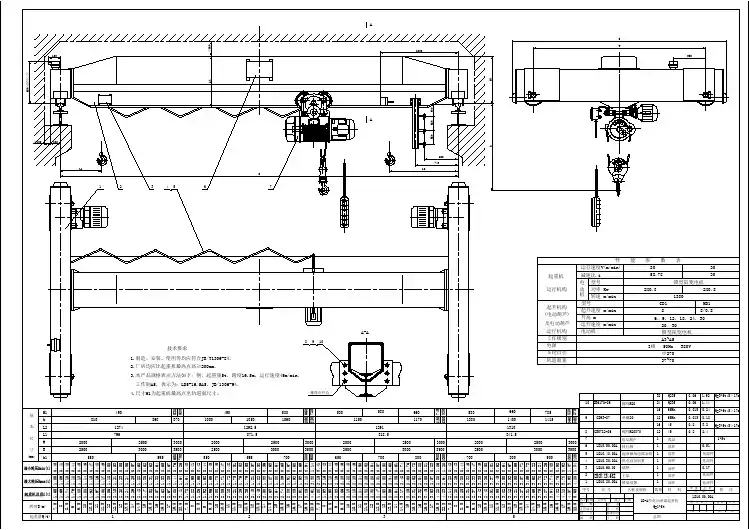

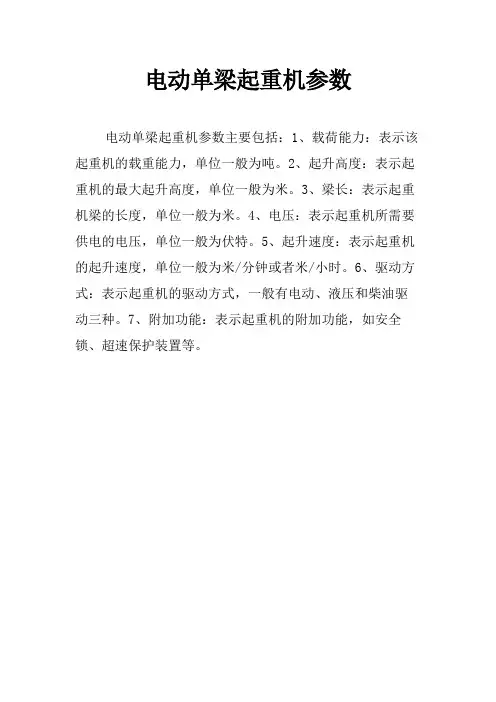

电动单梁起重机参数
电动单梁起重机参数主要包括：1、载荷能力：表示该起重机的载重能力，单位一般为吨。

2、起升高度：表示起重机的最大起升高度，单位一般为米。

3、梁长：表示起重机梁的长度，单位一般为米。

4、电压：表示起重机所需要供电的电压，单位一般为伏特。

5、起升速度：表示起重机的起升速度，单位一般为米/分钟或者米/小时。

6、驱动方式：表示起重机的驱动方式，一般有电动、液压和柴油驱动三种。

7、附加功能：表示起重机的附加功能，如安全锁、超速保护装置等。

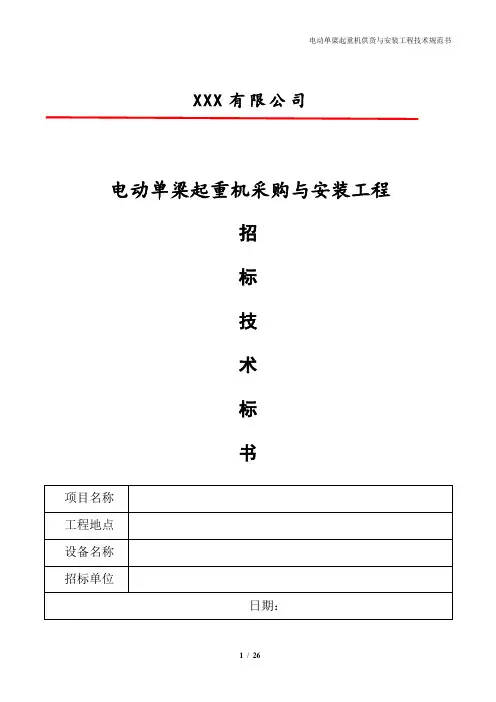

XXX有限公司电动单梁起重机采购与安装工程招标技术标书一、总则：⑴、技术规范书的使用范围仅限于招标方的招标设备设施在设计、制造、安装、试验、技术培训等方面提出最基本的技术要求。

⑵、投标方应保证所提供的设备以及技术性能指标满足并优于本技术规范提出的要求。

⑶、本技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定。

投标方应保证提供符合本技术条件和工业标准的优质产品。

⑷、本技术规范书并不妨碍投标方对投标设备的制造采用更高的制造及控制标准，对制造过程中涉及本技术规范书之外的材料及工艺要求通知招标方监制人员确认后方能实施。

⑸、本技术规范书涉及的制造要求及相关的技术标准，投标方应对本技术规范书所涉及的产品安全与质量全面负责。

⑹、所有零部件的制作、装配、安装严格按技术要求执行，制造零件的所有材料严格按国家有关部件标准的技术要求执行。

⑺、该设备在设计、制作、安装、调试、验收中，充分突出其优化性、可靠性、耐用性、准确性，并严格按技术标准执行。

⑻、投标方提供自制无技术纠纷、高质量的、成熟的、可靠的、技术先进的产品。

⑼、如果投标方没有以书面形式对本技术条件的条文提出异议，则认为投标方可以提供完全满足本技术条件的产品。

⑽、招投标双方本着互惠互利、共同发展的原则，经过友好协商，就铺材库房及机修间1套LDA型电动单梁起重机的设计、制造、运输、安装与调试、技术服务、有关人员的安全技术培训等事宜达成本技术规范书的要求和标准。

⑾、投标方具备电动单梁起重机性能测试的技术装备，该测试设备或装置必须是经过国内或国际相关权威机构核准的，所出厂的设备必须按国内或国际通用标准测试合格。

⑿、本技术规范书规定并不解除投标方为了保证在规定的操作工况下正常运行而必须对电动单梁起重机进行正确的设计和制造所必须承担的责任，并根据提供的相关参数结合现场实际进行设计和配置优化。

⒀、正常生产所必须的部件、必要的备件和安装、维修专用工具，无论在本技术规范中是否加以说明，均要提供完备。

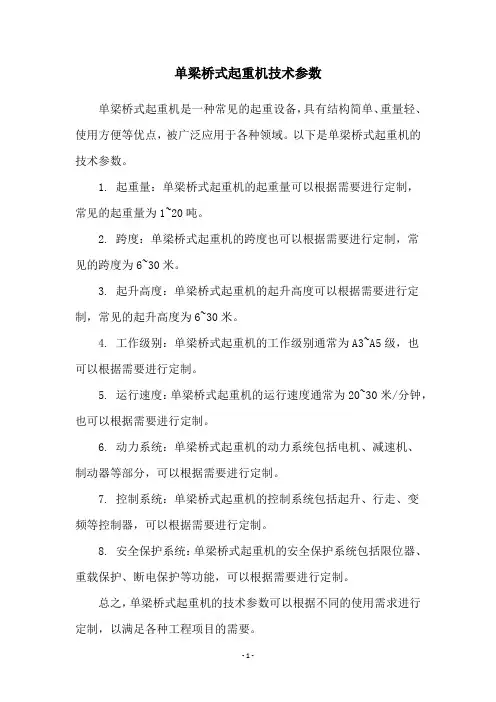

单梁桥式起重机技术参数
单梁桥式起重机是一种常见的起重设备，具有结构简单、重量轻、使用方便等优点，被广泛应用于各种领域。

以下是单梁桥式起重机的技术参数。

1. 起重量：单梁桥式起重机的起重量可以根据需要进行定制，
常见的起重量为1~20吨。

2. 跨度：单梁桥式起重机的跨度也可以根据需要进行定制，常
见的跨度为6~30米。

3. 起升高度：单梁桥式起重机的起升高度可以根据需要进行定制，常见的起升高度为6~30米。

4. 工作级别：单梁桥式起重机的工作级别通常为A3~A5级，也
可以根据需要进行定制。

5. 运行速度：单梁桥式起重机的运行速度通常为20~30米/分钟，也可以根据需要进行定制。

6. 动力系统：单梁桥式起重机的动力系统包括电机、减速机、
制动器等部分，可以根据需要进行定制。

7. 控制系统：单梁桥式起重机的控制系统包括起升、行走、变
频等控制器，可以根据需要进行定制。

8. 安全保护系统：单梁桥式起重机的安全保护系统包括限位器、重载保护、断电保护等功能，可以根据需要进行定制。

总之，单梁桥式起重机的技术参数可以根据不同的使用需求进行定制，以满足各种工程项目的需要。

TIAN SHENG 大连渤海起重机器股份有限公司电动单梁起重机安装使用维护说明书中国·大连目录一、产品简介。

2二、外形总图.。

5三、性能参数.。

9四、结构概述.。

10五、安装与调整.。

12六、运转试验.。

14七、起重机使用要点.。

16八、维护与保养.。

16九、易损件明细表.。

17一产品简介LDA型电动单梁桥式起重机（以下简称起重机）是按JB/T1306-2008标准设计制造的，与CD1、MD1等型号的电动葫芦配套使用，成为一种有轨运行的轻小型起重机。

起重量为1～20吨，使用跨度为5～31.5米，工作温度-250C～+400C,湿度≤84%，在无火灾、爆炸和腐蚀性介质的环境中工作，并禁止吊运液态金属，有毒、易燃、易爆物品。

为方便用户，设有地面和操纵室两种操纵形式。

操纵室又分端面和侧面开门两种，供用户选择使用。

本产品，多用于机械制造，机械装配及仓库等场所，其结构特点如下：1、金属结构部分主梁一般采用钢板压制成型的U形槽或整块钢材拼接成U形，与工字钢组焊成箱形实腹梁。

横梁也是用钢板压制成U形槽，大吨位大跨度采用钢板对焊，在组焊成箱形实腹梁，为方便运输，主、横梁之间用高强度螺栓连接。

2、电动葫芦：电动葫芦用以起升重物，并沿主梁纵向移动，其结构特点详见电动葫芦说明书。

3、运行机构：本产品采用分别驱动形式，由锥形制动电动机来完成，减速装置采用“一开一闭”式齿轮减速传动。

4、电气设备：本公司产品配套运行电动机为锥形制动异步电动机。

电动葫芦及整机运行均设有安全装置，如：起升限位开关、大车终点限位开关等。

5、产品规格型号示例：例：起重量10吨，跨度22.5米，工作级别A5，地面操纵。

LDA 10 -- 22.5 A5 D（S）地面操纵（操纵室操纵）工作级别5级跨度22.5米起重量10吨电动单梁起重机≥30010TH1H2350350600 C2 C1S图一地操外形总图图二地操俯视总图WB6≥30010TH1H2350350600 C2 C1S图三空操外形总图7图四空操俯视总图WB6009008三、性能参数序号名称型号LDA-D LDA-S1 起重量Gn1～20t2 操纵形式地操空操3 大车运行速度V20m/min30m/min45m/min60m/min75m/min4 小车运行速度V20（30）m/min5 起升速度V1 3.5（3.5/3.5）～8（8/0.8）6 起升高度H6、9、12、18、24、30 m7 工作级别A3～A58 电源3相50Hz 380V9 车轮直径mm Ф270 Ф38010 轨道面宽mm 37～7011 H1 mm 490～210012 H2 mm 810～253513 C1 mm 1274～189314 C2 mm 796～129315 W mm 2000 2500 300016 B mm 2500 3000 3500以上参数仅供参考，具体数据以实物或用户要求匹配。

一、概述本说明适用于LD型电动单梁起重机的安装、使用和维护，供安装、维修人员使用。

1.主要用途LD型电动单梁起重机（以下简称起重机）是按JB/T1306-1994标准设计的与CD1/MD1等型式的电动葫芦配套使用的空间运输工具，主要作用是以间歇、周期的工作方式，通过起重吊钩或其它取物装置及时、迅速地完成物体的位移，是现代工业企业中实现生产过程机械化、自动化。

减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

2.适用范围LD型起重机适用于在工作级别A3~A5，工作环境温度-25℃~+40℃，相对湿度≤85%的无易燃、易爆危险及腐蚀性介质环境条件下工作。

禁止吊运融化金属、有毒物品及易燃易爆物品。

3.环境条件（1）起重机的电源为三相交流，额定频率为50Hz，额定电压为380V（如电源电压、频率与此规定不同时，应在订货时注明使用地的电源电压和频率），电动机和电器控制设备上允许电压波动的上限位额定电压的+10%，下限（尖峰电流时）为额定电压的-15%。

起重机内部电压损失为5%。

（2）吊运物品对起重机吊钩部位的辐射热温度不超过300℃。

（3）环境温度不超过+40℃，在24h内平均温度不超过+35℃。

4.噪声起重机在非密闭性厂房内，无其它噪声干扰和起升高度不小于5m的情况下，在地面上测量，其整机噪声不大于85dB（A）。

二、起重机的结构和性能参数起重机的结构主要由三部分组成：桥架、电动葫芦和电气系统（见图2及随机图）桥架用来支承和纵向移动载荷，有金属结构和运行机构组成。

金属结构包括主梁、端梁及主、端梁连接三部分。

运行机构由驱动装置、传动装置、制动装置和车轮组四部分组成。

电动葫芦承担升降和横向移动载荷。

电气系统由主回路和控制回路组成。

1.桥架主梁由冷弯压制的U型槽钢与工字钢组焊成实腹梁或用钢板组焊成箱形梁。

端梁为U型槽钢组焊成箱形结构，主、端梁之间采用螺栓加抗剪凸缘连接结构或座式结构，安装方便，便于运输储存。

2.运行机构运行机构采用分别驱动形式（见图1），驱动、制动靠锥形转子电动机来完成，其优点是能减轻因车轮歪斜跑偏造成的啃道磨损，不易出现车轮爬轨掉道故障。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃ 范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20 螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45 米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3T0.5-30(2)操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注：厂房屋顶高度应比起重机最高尺寸三200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:起重跨度中级工作制度JC=25% 主要尺寸起重机运行机构电动萌^1电电车轨轨吊主吊地操驾驾闭>200 H1 h2.总重及轮压最大轮压 5.51 5.53 5.64 5.67 5.81 5 ).83 6 ).036.05 6 .32 6 .60 驾开操总重 3.29 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336 .95 6 .44 6 .71驾闭操总重 3.39 3.37 3.80 3.91 4.53 4 L62 5 兀395 .496 .547 .67最大轮压 5.81 5.83 5.94 5.97 6.11 6 ).13 6 ).336.95 6 .44 6 .711、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

LD电动单梁起重机技术说明LD电动单梁起重机概述LD型电动单梁起重机按GB3811-2008和JB/T1306-2008 标准设计，是与CD1、MD1、WH164等型式的电动葫芦配套使用的车间吊运设备，广范应用于机械加工、装配、修理、及仓库等多种工作场合。

是现代工业企业中实现生产过程机械化、自动化，减轻繁重体力劳动、提高劳动生产率的重要工具和设备。

我公司在电动单梁设计生产上积累了丰富的经验，可以设计适应各种工况的非标电动单梁起重机。

LD型电动单梁起重机适用于在工作级别A3～A4，工作环境温度－25℃～+40℃，相对湿度≤85﹪的无易燃、易爆危险及腐蚀性介质环境条件下工作。

起重量为1～20吨，跨度为4～31.5米。

起重机电源为三相交流，额定频率为50Hz或60Hz。

额定电压为220V～660V。

电动机允许电压波动的上下限为±10%，起重机内部电压损失不大于3%。

起重机运行机构采用分别驱动形式，驱动、制动靠锥形转子电动机来完成，传动采用“一开两闭”式齿轮传动。

起重机操作方式可根据具体情况选择为地面操作、遥控操作和司机室操作，其中司机室操作有开式司机室和闭式司机室操作之分。

地面操作运行速度一般为20 m/min、30 m/min、45 m/min 。

司机室操作运行速度一般为30 m/min、45 m/min、60 m/min。

遥控操作时运行速度用户根据实际需要而定。

起重机运行速度亦可设计成双速及变频调速等型式，用户如需要时，应在订货合同中予以注明。

该产品具有结构紧凑、刚性好、操作简便、噪音低、安全可靠、造型美观等优点。

主要组成部分有：桥架、电动葫芦、电控系统。

外形结构图（安装有司机室）1.端梁2. 司机室3. 主梁4. 吨位牌5. 葫芦6. 输电装置引用标准我公司将按下列标准、规程的相应条款，进行合同设备的设计、制造、试验。

在下列标准中，优先采用国家标准和(原)机械部标准。

GB 191 包装储运图示标志GB 699 优质碳素结构钢技术条件GB 700 碳素结构钢GB 783 起重机械最大起重量系列GB 1591 低合金结构钢GB 3323 钢熔化焊对接接头射线照相和质量分级GB 3768 噪声源声功率级测定简易法GB 3811 起重机设计规范JB/T1306 电动单梁起重机GB 5905 起重机试验规范和程序GB 6164.2 起重机橡胶缓冲器GB 8923 涂装前钢材表面锈蚀等级和除锈等级GB 9286 色漆和清漆漆膜的划格试验GB 10095 渐开线圆柱齿轮精度GB 10183 桥式和门式起重机制造和轨道安装公差GB 11345 钢焊缝手工超声波探伤方法和探伤结果的分级JB 2299 矿山、工程、起重运输机械产品涂漆颜色和安全标志JB/T 6391.2 起重机用滑接输电装置技术条件JB/T 6392.2 起重机车轮技术条件JB/ZQ 4000.3 焊接件通用技术要求ZBJ 80013.2 钢丝绳电动葫芦技术条件ZBJ 80013.3 钢丝绳电动葫芦用锥形转子电机GBJ232 电气装置安装工程施工及验收规范JB4315 起重机电控设备GB50256 起重机电气装置施工及验收规范桥架钢结构部分电动单梁起重机桥架由主梁、端梁装置组成。

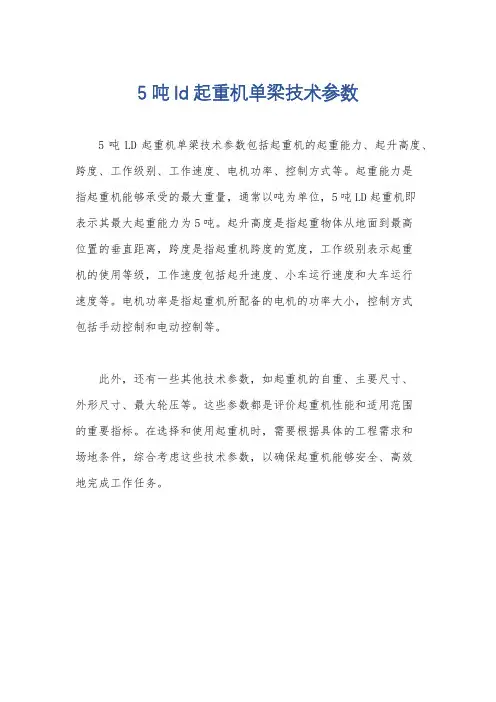

5吨ld起重机单梁技术参数
5吨LD起重机单梁技术参数包括起重机的起重能力、起升高度、跨度、工作级别、工作速度、电机功率、控制方式等。

起重能力是
指起重机能够承受的最大重量，通常以吨为单位，5吨LD起重机即
表示其最大起重能力为5吨。

起升高度是指起重物体从地面到最高
位置的垂直距离，跨度是指起重机跨度的宽度，工作级别表示起重
机的使用等级，工作速度包括起升速度、小车运行速度和大车运行
速度等。

电机功率是指起重机所配备的电机的功率大小，控制方式
包括手动控制和电动控制等。

此外，还有一些其他技术参数，如起重机的自重、主要尺寸、
外形尺寸、最大轮压等。

这些参数都是评价起重机性能和适用范围
的重要指标。

在选择和使用起重机时，需要根据具体的工程需求和
场地条件，综合考虑这些技术参数，以确保起重机能够安全、高效
地完成工作任务。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

3、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-60二、外形总图图 1注: 厂房屋顶高度应比起重机最高尺寸≥200mm 括号内尺寸(800)仅为闭式端面开门操纵室用。

三、性能参数表1.技术规格:起 重 量跨 度中级工作制度 JC=25%主 要 尺 寸 起重机运行机构电动葫芦 电 动 机 电 源车 轮直 径 轨 面 宽 度轨面至起重机顶距离吊钩至轨面最小尺寸主梁最大厚度吊 钩 至 轨 道 中 心 距 离地 操 驾 操 驾闭操运行速度电动机 电动葫芦型式起升速度起升高度 运行速度大车轮距起重机最大宽度大车轮距起重机最大宽度大车轮距起重机最大宽度型号 功率 转速 吨L Kυ K Wυ υ1H υ2DH 1h h 1 L 1 L 2 K B K B K B米 米/分千瓦 转/分 米/分 米 米/分毫米 毫米毫 米17.5~12 30 45 60 73 45/22.5Z D Y 21-4 Z D R 12-4 Z D 22-4/81380 1380/680C D C D M D7 8 8/0.86 9 12 18 24 3020 20锥 形 鼠 笼 式3相 50H Z 380Vφ400 φ27037~70500 735 550 2000 2500 2000 2750785 600 796 1274 2500 3000 2500 3120 2500 3120 570 630815 700 3000 3500 3000 3500 3000 350012.5~17 19.5 22.527.5~12 2000 2500 2000 2750500 960 600 2500 3000 2500 3120 2500 3120 570 990 700 871.5 1292.5690 990 820 3000 3500 3000 3500 3000 350012.5~13.514~1719.5~22 3 7.5~12 500 630 2000 2500 2000 2750 3000 3500 570 700 2500 3000 2500 3120 2500 3120 690 1115 820 796 1274 770 900860 990 3000 3500 3000 3500 3000 350012.5~14.515~17 19.5 22.5 5 7.5~10.5 570 700 2000 2500 2000 2750 2500 3120690 1290 820 841.5 1310 2500 3000 2500 3120 850 990 3000 3500 3000 3500 3000 3500 870 1300 101011~12.513~17 19.5 22.5 10 7.5~10.5 705 82011~14.5885 1000 841.5 131015~17 895 1010 2500 3100 2500 3100 2500 3100 19.5 1035 115022.51085 1465 1200 3000 3600 3000 3600 3000 36002.总重及轮压吨位操纵型式跨度(m)吨位(T)7.5 8 10.5 11 13.5 14 16.5 17 19.5 22.51地操总重 1.34 1.38 1.55 1.63 2.07 2.12 2.32 2.36 3.00 3.41最大轮压0.87 0.88 0.92 0.94 1.04 1.06 1.1 1.11 1.45 1.54 驾开操总重 1.75 1.79 2.02 2.04 2.48 2.53 2.73 2.72 3.40 3.81最大轮压 1.18 1.19 1.23 1.25 1.35 1.37 1.41 1.42 1.74 1.84 驾闭操总重 1.77 1.81 2.02 2.00 2.48 2.53 2.73 2.77 3.40 3.81 最大轮压 1.19 1.20 1.24 1.26 2.47 1.37 1.41 1.42 1.74 1.842地操总重 1.60 1.65 1.90 1.95 2.26 2.39 2.64 2.69 3.85 4.60最大轮压 1.46 1.47 1.54 1.55 1.62 1.68 1.74 1.75 2.18 2.38 驾开操总重 2.01 2.06 2.31 2.36 2.67 2.79 3.04 3.09 4.25 5.00最大轮压 1.77 1.78 1.85 1.86 1.93 1.97 2.04 2.05 2.48 2.68 驾闭操总重 2.03 2.08 2.33 2.38 2.67 2.79 3.04 3.09 4.25 5.00最大轮压 1.79 1.80 1.87 1.88 1.93 1.97 2.04 2.05 2.48 2.683地操总重 1.70 1.75 2.00 2.05 2.35 2.58 2.92 2.97 4.28 4.83最大轮压 1.99 2.00 2.07 2.09 2.15 2.22 2.32 3.37 2.80 9.24 驾开操总重 2.11 2.16 2.41 2.46 2.76 2.98 3.32 3.37 4.68 5.23最大轮压 2.30 2.31 2.38 2.40 2.46 2.52 2.62 2.63 3.10 3.24 驾闭操总重 2.13 2.18 2.43 2.48 2.76 2.98 3.32 3.37 4.08 5.23最大轮压 2.32 2.33 2.40 2.42 2.46 2.52 2.62 2.63 3.10 3.245地操总重 2.00 2.05 2.30 2.48 2.88 2.94 3.24 3.30 4.57 5.65最大轮压 3.09 3.12 3.20 3.24 3.34 3.35 3.44 3.46 3.85 4.20 驾开操总重 2.41 2.46 2.71 2.89 3.29 3.35 3.65 3.71 4.97 6.05最大轮压 3.40 3.43 3.51 3.55 3.65 3.66 3.75 3.77 4.23 4.58 驾闭操总重 2.43 2.48 2.73 2.91 3.29 3.35 3.65 3.71 4.97 6.05最大轮压 3.42 3.45 3.53 3.57 3.65 3.66 3.75 3.77 4.23 4.5810地操总重 2.89 2.97 3.40 3.51 4.13 4.22 4.99 5.09 6.14 7.27最大轮压 5.51 5.53 5.64 5.67 5.81 5.83 6.03 6.05 6.32 6.60 驾开操总重 3.29 3.37 3.80 3.91 4.53 4.62 5.39 5.49 6.54 7.67最大轮压 5.81 5.83 5.94 5.97 6.11 6.13 6.33 6.95 6.44 6.71 驾闭操总重 3.39 3.37 3.80 3.91 4.53 4.62 5.39 5.49 6.54 7.67最大轮压 5.81 5.83 5.94 5.97 6.11 6.13 6.33 6.95 6.44 6.71四、安装横梁主梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

LD型电动单梁桥式起重机一、简单介绍LD型电动单梁桥式起重机（以下简称起重机）是按标准JB1306-2008设计制造的，与CDI、MDI等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1-10吨，适用跨度为7.5~22.5米,工作环境温度在-25~+40℃范围内。

为方便用户，设有地面和操纵室两种操纵形式，操纵室又设有端面及侧面开门两种形式，以供用户选择。

本产品为一般用途起重机，多用于机械制造、装配、仓库等场所，其结构特点如下：1、金属结构部分主梁采用钢板压延成形的U形槽钢，再与工字钢组焊成箱形实腹梁。

横梁也是用钢板压延成U形槽钢，再组焊成箱形横梁。

为贮存运输方便。

主横梁之用M20螺栓（45号钢）连接而成桥架。

2、电动葫芦电动葫芦可起升重物，并沿主梁横向移动，其结构特点详见有关电动葫芦说明书。

13、运行机构本产品是采用分别驱动形式，制动靠锥形制动电机来完成，传动是“一开二闭”式三级齿轮传动。

4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度20、30和45米/分）地操和锥形绕线电动机（用于运行速度45、60、75米/分）驾操二种形式，随操纵形式不同，设有两种电气控制。

电动葫芦及整个起重机均设有安全装置，如起升限位开关，终点限位开关等。

5、本产品规格表示方法如下（1）地面操纵例：起重量3吨，跨度10.5米,运行速度30米/分。

表示方法：LD3-10.5-30（2）操纵室操纵例：起重量5吨，跨度16.5米,运行60米/分。

表示方法：LDC5-16.5-602二、外形总图1 图200mm 注: 厂房屋顶高度应比起重机最高尺寸≥(800)仅为闭式端面开门操纵室用。

括号内尺寸3三、性能参数表1.技术规格:42.总重及轮压5装四、安主梁横梁图2 主梁与横梁连接1、在用户现场上将起重机运行机构的驱动装置安装在横梁上。

2、按图2所示，将主梁与横梁用螺栓连接起来，主梁同横梁连接面在组装前应清理干净，主横梁组装后可按标准JB/ZQ8012-88中的有关要求进行检验。

电动单梁起重机参数电动单梁起重机是一种常用的起重设备，广泛应用于工业生产和物流运输领域。

它具有结构简单、操作方便、载重能力强等特点，在各种工作场所都得到了广泛应用。

下面将介绍电动单梁起重机的参数。

1. 载重量电动单梁起重机的载重量是指它能够承受的最大重量。

通常以吨（t）作为单位。

不同型号的电动单梁起重机的载重量不同，可以根据实际需求进行选择。

一般情况下，电动单梁起重机的载重量范围从1吨到20吨不等。

2. 起升高度起升高度是指电动单梁起重机能够将货物从地面抬升到的最大高度。

起升高度通常以米（m）作为单位。

电动单梁起重机的起升高度与其载重量有一定的关系，一般情况下，起升高度越大，载重量也相应会减小。

3. 工作级别工作级别是指电动单梁起重机在实际使用中的工作强度等级。

根据国家标准，电动单梁起重机的工作级别分为A1、A2、A3、A4和A5五个级别，其中A1级别为最低级别，A5级别为最高级别。

不同的工作级别适用于不同的工作场所和要求。

4. 梁跨度梁跨度是指电动单梁起重机梁的长度，也可以理解为起重机的工作范围。

梁跨度通常以米（m）作为单位。

电动单梁起重机的梁跨度可以根据实际需求进行调整，一般情况下，梁跨度越大，可以覆盖的工作范围也就越广。

5. 运行速度电动单梁起重机的运行速度是指起重机在运行中的移动速度。

运行速度通常以米/分钟（m/min）作为单位，包括起升速度、大车行走速度和小车行走速度。

不同型号的电动单梁起重机的运行速度也不尽相同，可以根据实际需求进行选择。

6. 控制方式电动单梁起重机的控制方式通常有手动控制和电动控制两种方式。

手动控制方式是指操作员通过手动按钮或绳索等方式进行起重机的操作；电动控制方式是指操作员通过控制柜或遥控器等电动设备进行操作。

不同的控制方式适用于不同的场合和要求。

7. 安全保护装置电动单梁起重机通常配备多种安全保护装置，以确保工作的安全性。

常见的安全保护装置包括重载保护装置、限位保护装置、变频器等。
