Kd7600/Kd7800 HD-SDI高清数字视频矩阵Kd7600 1.5Gbps 1080i HD-SDI数字高清矩阵、Kd7800 3Gbps 1080P HD-SDI数字高清矩阵，符合SMPTE 标准和ITU 标准，在3Gb/s 的码率下实现1080p/50Hz/60Hz，1.5Gb/s 的码率下支持1080i/50Hz/60Hz高清数字视频信号的切换传输，兼容HD-SDI、SD-SDI、DVB-ASI、嵌入式音频等多种数字信号格式，可通过10Mb/s～3Gbps码率的数字信号。

自动电缆均衡功能使因传输距离过长造成的幅度损失得以补偿，从视频信号源到矩阵输入的电缆均衡范围可达100m@1.5Gbps (Belden1694A)，50m@1.5Gbps (Belden1694A)。

可选的多速率数据时钟恢复，可以有效地去除长电缆造成的时钟抖动，保证输出的HD-SDI、SD-SDI串行数字视频信号影像的品质。

矩阵切换规模从4×4～32×32；32×48～64×64，最大可至256×256。

Kd7600/Kd7800系列数字矩阵采用场逆程切换带有Genlock 外同步信号接口，支持RS-232、RS-422、RS-485、TCP/IP 控制，适用于任何规模的标准数字视频和立体声音频信号的传输应用。

Kd7600/Kd7800系列数字矩阵可以适应7×24 小时不间断工作状态，并且平均无故障工作时间大于30,000 小时，为系统提供稳定可靠的信号传输切换中枢。

矩阵支持一体式前面板或独立控制面板控制，每个按键都具备发光功能，按键上有透明按键盖。

KD可以根据用户需求对每个输入输出按键标印名称、数字、字母，便于辨别及选择输入输出端。

◇掉电记忆功能KD矩阵系统自动存储信号切换状态，当矩阵在运行过程中突然断电后重启，矩阵对应的每路输入输出状态将保持记忆，与断电前相同，没有任何变化，不需要重新设置。

用户手册数字高清混合矩阵系列 CHM-44M/88M/1616M/3232M安全提示为确保设备可靠使用及人员的安全，在安装、使用和维护时，请遵守以下事项：请注意机箱接地良好设备通电前，确保机箱接地良好，以防止静电或漏电而危及设备和人身安全，并起到良好的屏蔽效果。

注意事项◆不要将系统设备置于过冷或过热的地方。

◆设备电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏设备。

◆阴雨潮湿天气或长时间不使用时，应关闭电源开关。

◆非专业人士未经许可，请不要试图拆开设备机箱，更不要私自维修，以免发生意外事故或加重设备的损坏程度。

◆不要将任何化学品或液体洒在设备上或其附近。

目录1. 产品介绍 (1)1.1. 产品概述 (1)1.2. 主要功能 (1)1.3. 规格特征 (2)1.4. 标配清单 (2)2. 设备操作及功能说明 (3)2.1. 设备操作 (3)2.2. 混合矩阵切换系统应用图 (3)2.3. 按键功能说明 (4)2.4. 按键快速切换操作示例 (5)2.5. 矩阵通讯端口定义与控制电脑的连接 (6)2.6. 矩阵上层软件使用方法 (6)2.7. 通讯协议与控制指令代码 (8)2.8. 部分指令代码举例说明 (9)2.9. 混合矩阵系统常配I/O板卡清单 (10)3. 故障及维修 (10)3.1. 常见故障及解决方法 (10)3.2. 维护 (10)1．产品介绍1.1. 产品概述数字高清混合矩阵系列CHM-44M/88M/1616M/3232M是高性能的高清音视频信号交换设备，支持Y路信号输入，Y路信号输出（Y与矩阵主体端口总数对应，如CHM-1616M 对应的Y为16）。

该矩阵用于多个高清数字信号输入、输出交换，任何一路信号的输出可以自由选择任何一路信号源而不会干扰其它的输出，使信号传输衰减降至最低，图像和声音信号能高保真输出。

该矩阵带有断电现场保护、LCD液晶显示、多种格式信号交换等功能，采用插卡式结构，安装灵活方便，目前支持HDMI，DVI，HD-SDI，VGA，CVBS，YPbPr等信号输入，HDMI和DVI信号输出。

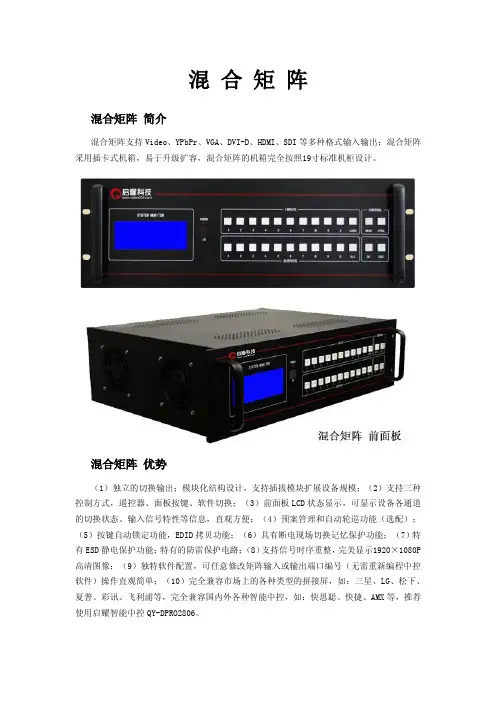

混合矩阵混合矩阵简介混合矩阵支持Video、YPbPr、VGA、DVI-D、HDMI、SDI等多种格式输入输出；混合矩阵采用插卡式机箱，易于升级扩容，混合矩阵的机箱完全按照19寸标准机柜设计。

混合矩阵优势（1）独立的切换输出；模块化结构设计，支持插拔模块扩展设备规模；（2）支持三种控制方式，遥控器、面板按键、软件切换；（3）前面板LCD状态显示，可显示设备各通道的切换状态、输入信号特性等信息，直观方便；（4）预案管理和自动轮巡功能（选配）；（5）按键自动锁定功能，EDID拷贝功能；（6）具有断电现场切换记忆保护功能；（7）特有ESD静电保护功能；特有的防雷保护电路；（8）支持信号时序重整，完美显示1920×1080P 高清图像；（9）独特软件配置，可任意修改矩阵输入或输出端口编号（无需重新编程中控软件）操作直观简单；（10）完全兼容市场上的各种类型的拼接屏，如：三星、LG、松下、夏普、彩讯、飞利浦等，完全兼容国内外各种智能中控，如：快思聪、快捷、AMX等，推荐使用启耀智能中控QY-DPRO2806。

混合矩阵插卡板混合矩阵参数∙支持Video/VGA/YPbPr/DVI/HDMI/SDI等混合输入输出∙支持FULL现场EDID拷贝模式，操作简单，通俗易懂∙输入输出端强大的ESD，防雷击等保护电路，及时保护设备的正常运行∙输入内置信号采样放大电路，保证高清信号传输30米∙支持Video/VGA/YPbPr/DVI-D/HDMI/3G-SDI等输出板卡∙支持DVI-D/HDMI输出板卡信号格式转换，行场頻率转换∙支持USB控制，232控制，自带控制软件无需安装，可直接控制操作∙自带控制软件实现简体中文、繁体中文、英文等多种语言控制界面∙支持端口重定位：此功能适用我公司所有带232串口的切换设备∙支持产品过流，过压等保护电路设计；支持冗余电源配置∙切换速度：150ns（具体设备切换时间有所不同）∙串接接口：RS232,9孔D-Sub型连接器，端口2，3，5分别直通∙串口参数：9600bps、8位数据、1位起始位、1位停止位、无校验，无流控∙功耗：30～150W（视具体型号确定功耗）温度：0℃～60℃∙输入电压：AC100～240V；50/60Hz∙3U混切机箱尺寸：450×330×132mm（长×宽×高）约13Kg∙6U混切机箱尺寸：450×330×264mm（长×宽×高）约22Kg∙11U混切机箱尺寸：450×330×484mm（长×宽×高）约25KgVGA板卡VGA板卡：采用高性能专业处理芯片，实现信号分配或交叉切换等功能，输入自带缓冲设计，增强了现场抗干扰、防静电、防雷击等安全措施，使图像输出更加稳定清晰；设备自带信号延长，长距离传输失真补偿技术，保证信号长距离传输高保真输出；支持各种RGB、VGA、信号源，全贴片SMD工艺，特有ESD静电保护功能；安装简单，即插即用。

S端子接口是一种视频的专业标准接口，与音频无关，使用S端子线并不能改变声音的效果。从视频角度考虑，S端子其实只是一种增强型AV端子而已。同AV 接口相比，由于它不再进行Y/C混合传输，因此也就无需再进行亮色分离和解码工作，而且使用各自独立的传输通道在很大程度上避免了视频设备内信号串扰而产生的图像失真，极大地提高了图像的清晰度。但S-Video 仍要将两路色差信号(Cr Cb)混合为一路色度信号C，进行传输然后再在显示设备内解码为Cb和Cr进行处理，这样多少仍会带来一定信号损失而产生失真(这种失真很小但在严格的广播级视频设备下进行测试时仍能发现) 。
目前大多数计算机与外部显示设备之间都是通过模拟VGA接口连接，计算机内部以数字方式生成的显示图像信息，被显卡中的数字/模拟转换器转变为R、G、B三原色信号和行、场同步信号，信号通过电缆传输到显示设备中。对于模拟显示设备，如模拟CRT显示器，信号被直接送到相应的处理电路，驱动控制显像管生成图像。而对于LCD、DLP等数字显示设备，显示设备中需配置相应的A/D（模拟/数字）转换器，将模拟信号转变为数字信号。在经过D/A和A/D2次转换后，不可避免地造成了一些图像细节的损失。VGA接口应用于CRT显示器无可厚非，但用于连接液晶之类的显示设备，则转换过程的图像损失会使显示效果略微下降。
3.5 HDMI信号
高清晰度多媒体接口（英文：High Definition Multimedia Interface，HDMI）是一种数字化视频/音频接口技术，是适合影像传输的专用型数字化接口，其可同时传送音频和影音信号，最高数据传输速度为5Gbps。同时无需在信号传送前进行数/模或者模/数转换。HDMI可搭配宽带数字内容保护（HDCP），以防止具有著作权的影音内容遭到未经授权的复制。HDMI所具备的额外空间可应用在日后升级的音视频格式中。而因为一个1080p的视频和一个8声道的音频信号需求少于4Gbps，因此HDMI还有很大余量。
