5g频谱区间5G是第五代移动通信技术（第五代移动通信系统）的简称，它不仅在传输速度、延迟和容量方面有了显著提升，还支持更多的智能化应用。
与之前的移动通信技术相比，5G频谱区间更加广泛，覆盖了多个频段，以满足不同的需求和应用场景。
5G的频谱资源主要分为以下几个区间：1.中低频频谱（Sub-1GHz）：这个频谱区间包括了现有的2G、3G和4G系统所使用的频段，包括800MHz、900MHz和1800MHz等。
它具有较好的传输范围和穿透能力，适合覆盖广阔的农村地区和室内场景。
2.中频频谱（1-6GHz）：这个频谱区间是5G网络的核心频段，包括华为的C波段、诺基亚和爱立信的3.5GHz频段等。
它在传输速度和容量上有较大的提升，并且可实现更低的延迟。
由于中频频谱的带宽资源较为有限，因此其利用率相对较高。
3.毫米波频谱（mmWave）：这个频谱区间包括了30-300GHz的毫米波段，被认为是5G技术的关键推动力之一。
毫米波频谱具有极高的频段容量和传输速率，但传输范围较短且易受障碍物干扰。
因此，毫米波频谱主要用于城市热点区域和室外高密度覆盖。
4.其他频谱区间：除了上述三个主要频谱区间，5G还在其他频段进行了试验和探索。
例如，中国的5G试验频段包括2.6GHz、4.9GHz 和6GHz等。
5G频谱区间的选择和规划需要考虑多个因素，例如传输速度、容量、覆盖范围和成本等。
每个频谱区间都有其特定的优势和局限性，因此在实际应用中，需要根据不同的需求来确定合适的频段组合。
基于以上对5G频谱区间的简要介绍，我们可以看到5G作为下一代移动通信技术，将利用更广泛的频谱资源来支持更快速的数据传输和更先进的应用。
通过合理地规划和利用频谱资源，5G将能够满足人们对更好、更高效通信的需求，并为未来智能化社会的发展做出重要贡献。

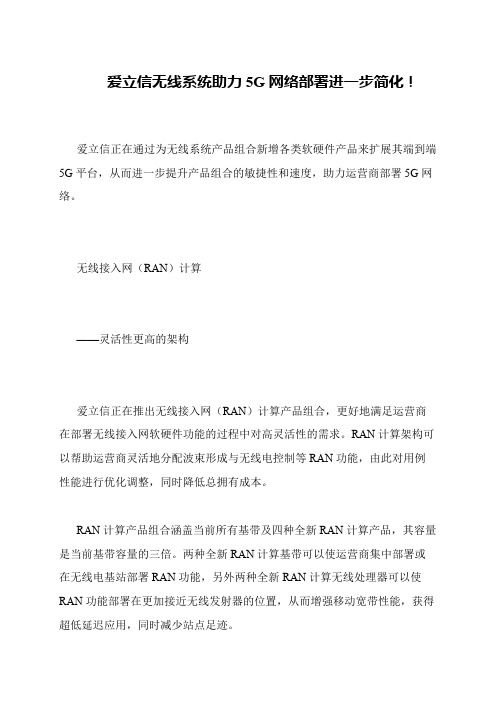

爱立信无线系统助力5G网络部署进一步简化！
爱立信正在通过为无线系统产品组合新增各类软硬件产品来扩展其端到端5G平台，从而进一步提升产品组合的敏捷性和速度，助力运营商部署5G网络。
无线接入网（RAN）计算
——灵活性更高的架构
爱立信正在推出无线接入网（RAN）计算产品组合，更好地满足运营商在部署无线接入网软硬件功能的过程中对高灵活性的需求。
RAN计算架构可以帮助运营商灵活地分配波束形成与无线电控制等RAN功能，由此对用例性能进行优化调整，同时降低总拥有成本。
RAN计算产品组合涵盖当前所有基带及四种全新RAN计算产品，其容量是当前基带容量的三倍。
两种全新RAN计算基带可以使运营商集中部署或在无线电基站部署RAN功能，另外两种全新RAN计算无线处理器可以使RAN功能部署在更加接近无线发射器的位置，从而增强移动宽带性能，获得超低延迟应用，同时减少站点足迹。
毫米波通信技术的研究和应用前景现代社会对通信技术的依赖越来越深，而毫米波通信技术，作为一种新兴的通信技术，其高速、低延迟的特点引起了越来越多的关注。
本文将探讨毫米波通信技术的研究进展，以及其在未来的应用前景。
一、毫米波通信技术的理论基础毫米波通信技术的基础，是毫米波频段的应用。
毫米波波长的长度在1mm~10mm之间，对应频率在30GHz~300GHz之间。
相比于现有的通信频段，其带宽更宽，传输速率更快，性能更加稳定。
因此，毫米波通信技术在5G通信、无线电视、室内定位、雷达等领域都有着广泛的应用。
二、毫米波通信技术的应用1、5G通信毫米波通信技术在5G通信中发挥着重要作用。
因为毫米波频段的大宽带特点，可以更快速地传输数据，从而满足了未来通信的高速性能要求。
同时，在高密度人口区域内，毫米波通信技术还可以解决原有频段使用的拥堵问题。
因此，5G通信技术对于毫米波通信的应用前景非常广阔。
2、室内定位毫米波通信技术还可以用于室内定位。
传统定位技术主要是基于GPS定位，但是在建筑物内部GPS信号会有损，因此无法准确定位。
而毫米波通信技术可以利用其较高的穿透力和反射能力，穿过建筑物并反向传播到发射源，从而准确地定位身处建筑物内部的人、物。
3、雷达毫米波通信技术也可以应用在雷达技术中。
雷达是广泛应用于远程侦查、探测距离、目标识别、导航等领域的检测技术。
传统雷达技术主要是利用超高频频段进行成像，但是其对速度、角度等细节信息的识别能力还有待提升。
而毫米波雷达则可以利用高频信号进行细节的捕捉和分析，从而提高了目标检测和识别的精度和准确度。
三、毫米波通信技术面临的问题毫米波通信技术也存在一些问题，主要包括：1、不稳定性。
由于毫米波频段易被障碍物阻挡，因此，当信号遇到物体时，容易发生折射、衍射等现象，使信号传输不稳定。
这也是毫米波通信技术比较容易受到环境影响的原因之一。
2、路径损耗。
毫米波信号传播路径相对较短，只能在可视范围内传输，传输距离受到很大限制。
5G毫米波频谱的划分是国际电信联盟（ITU）和全球各国电信监管机构根据5G技术的发展需求和频谱资源的实际情况，经过深入研究和技术讨论后确定的。
毫米波作为5G通信的关键频段之一，它的划分对于实现5G高速率、大容量、低时延等性能目标具有重要意义。
具体来说，毫米波频谱的划分主要集中在26GHz以上的高频段。
根据ITU-R WP5D的研究报告，以及在世界无线电通信大会（WRC）上的讨论和决定，5G毫米波频谱主要包括以下几个频段：1. 24.25-27.5 GHz：这个频段在全球范围内得到了较为广泛的认可，多数国家将其作为5G毫米波的商业化部署频段之一。
2. 37-43.5 GHz：这个频段同样被多数国家接受，并计划用于5G毫米波的部署。
3. 66-71 GHz：这个频段是在WRC-19上确认的另一个全球统一的5G毫米波频段。
以上三个频段共计14.75 GHz的带宽，被全球多数国家认可并作为5G毫米波的主要频谱资源。
中国在5G毫米波的频谱划分上，也积极开展了相关的研究和试验。
2017年，工信部启动了24.75-27.5 GHz、37-42.5 GHz或其他毫米波频段用于5G系统的意见征集，并已将毫米波频段纳入5G试验的范围，以推动5G毫米波的研究及产品开发。
美国在5G毫米波的频谱划分上则更为积极，FCC早在2014年就开始了5G 毫米波频段的分配工作，并在2016年确定了27.5-28.35 GHz等频段用于5G毫米波的商业部署。
欧洲地区也在积极推进5G毫米波频谱的划分工作，多个国家已经完成了5G 毫米波频谱的拍卖和分配。
毫米波频谱的划分对于实现5G网络的高性能目标至关重要，各国都在积极推进相关的研究和实施工作，以期望在未来的5G通信中发挥其巨大的潜力。
爱立信在中国部署TD-LTE试验网
李凯龙
【期刊名称】《电信工程技术与标准化》
【年(卷),期】2011(24)4
【摘要】中国移动日前选择爱立信参与部署TD-LTE试验网。
经工业和信息化部批准,爱立信将在深圳组建TD-LTE试验网。
爱立信将提供业内领先的端到端TD-LTE解决方案,包括其最新的多模基站RBS6000、经商用验证的分组核心演进（EPC）网络、运营支撑系统（OSS）软件及电信专业服务。
【总页数】1页(P90-90)
【关键词】中国移动;爱立信;试验网;部署;运营支撑系统;专业服务;信息化;端到端【作者】李凯龙
【作者单位】
【正文语种】中文
【中图分类】TN929.53
【相关文献】
1.中国移动加快TD-LTE试验网部署 [J], 李正豪
2.爱立信与中国移动香港实现首次FDD/TD-LTE现网切换 [J],
3.爱立信TD-LTE试验网助力深圳大运会火炬传递现场报道 [J], 李凯龙
4.爱立信与中国移动实现基于现网TD-LTE到GSM的eSRVCC演示 [J],
5.爱立信为中国移动TD-LTE C-RAN现网部署前传解决方案 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。

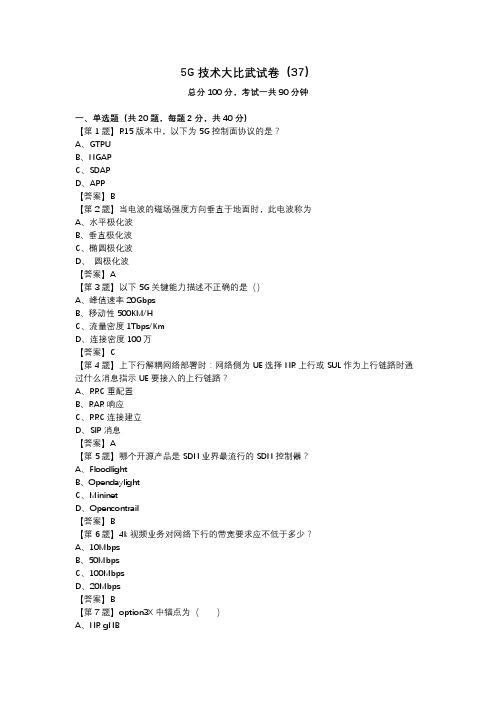

5G技术大比武试卷（37）总分100分，考试一共90分钟一、单选题（共20题，每题2分，共40分）【第1题】R15版本中，以下为5G控制面协议的是？A、GTPUB、NGAPC、SDAPD、APP【答案】B【第2题】当电波的磁场强度方向垂直于地面时，此电波称为A、水平极化波B、垂直极化波C、椭圆极化波D、圆极化波【答案】A【第3题】以下5G关键能力描述不正确的是（）A、峰值速率20GbpsB、移动性500KM/HC、流量密度1Tbps/KmD、连接密度100万【答案】C【第4题】上下行解耦网络部署时：网络侧为UE选择NR上行或SUL作为上行链路时通过什么消息指示UE要接入的上行链路？A、RRC重配置B、RAR响应C、RRC连接建立D、SIP消息【答案】A【第5题】哪个开源产品是SDN业界最流行的SDN控制器？A、FloodlightB、OpendaylightC、MininetD、Opencontrail【答案】B【第6题】4k视频业务对网络下行的带宽要求应不低于多少？A、10MbpsB、50MbpsC、100MbpsD、20Mbps【答案】B【第7题】option3X中锚点为（）A、NR gNBB、LTE eNBC、eLTE eNBD、以上均不对【答案】B【第8题】云计算概念中的SaaS概念中的第一个S指的是（）A、服务B、软件C、安全D、搜索【答案】B【第9题】5G网络部署初期，由于终端或基站可能不支持5G语音业务，可以使用哪种语音方案解决这个问题A、VONRB、VOLTEC、EPS FallbackD、CS Fallback【答案】C【第10题】PTRS是用于：A、小区搜索B、相干解调C、相位噪声补偿D、下行信道评估【答案】C【第11题】Massive MIMO如何定义？A、具有多层的MIMOB、具有更多天线端口的MIMOC、MU-MIMOD、MU-MIMO和SU-MIMO【答案】B【第12题】AperiodicCSI Reporting可以由什么配置触发和激活( )A、DCI0-1B、没有动态触发C、RRC高层配置D、DCI_0-0【答案】A【第13题】以下哪个RNTI用来标识RRC_INACTIVE状态的UE？A、C-RNTIB、I-RNTIC、P-RNTID、SI-RNTI【答案】B【第14题】5GNR下，一个SS/PBCH block 包含几个OFDM symbols？A、1B、2D、4【答案】D【第15题】1个RB在频域包含多少个RE？A、6B、12C、14D、20【答案】B【第16题】以下哪个参数不会出现在SCG的配置消息中?A、RSRP最小接收电平B、SSB频点C、T304D、SSB发射功率【答案】A【第17题】在Option3x架构下，双连接建立过程中，eNB会向MME发送ERAB M odify IND消息，该消息中携带的IP地址是属于以下哪个网元的？A、UEB、SGWC、eNodeBD、gNodeB【答案】D【第18题】5G 2.5ms双周期帧结构支持的最大广播波束为（）个A、2B、4C、7D、8【答案】C【第19题】EN-DC场景下，当终端满足LTE下发的（）事件门限时启动Sn添加过程A、1)A2B、2)B1C、3)A5D、4)B2【答案】B【第20题】NR NSA Option3组网方案语音解决策略描述正确的是（）A、只能采用VoNR方案B、只能采用VoLTE方案C、只能采用CSFB方案D、与LTE语音策略相同【答案】D二、多选题（共20题，每题2分，共40分）【第1题】NR系统中，BWP切换有哪些方式（）A、TCIC、TimerD、RMSI【答案】BC【第2题】以下哪几种技术需要区分电路域和分组域（）A、2GB、3GC、4GD、5G【答案】AB【第3题】5G独立组网的优势有A、对现有2G/3G/4G网络无影响B、不影响现网2G/3G/4G用户C、可快速部署，直接引入5G新网元，不需要对现网改造D、引入5GC，提供5G新功能新业务【答案】ABCD【第4题】Option2组网的优势有哪些？A、对现有2G/3G/4G网络无影响B、不影响现网2G/3G/4G用户C、可快速部署，直接引入5G新网元，不需要对现网改造D、引入5GC，提供5G新功能新业务【答案】ABCD【第5题】毫米波作为5G的补充频谱，主要用于下面几个场景A、热点offloadB、家庭宽带业务C、覆盖D、自回传【答案】ABD【第6题】5G的三个主要商业场景是A、EmbbB、uRLLCC、mMTCD、IoT【答案】ABC【第7题】N1接口是UE和AMF的逻辑接口，但该接口消息需要通过以下哪两个接口来传送？A、空口B、N2C、N3D、N4【答案】AB【第8题】10.5G SA的鉴权方式包括以下哪种方式？A、A.EPS-AKAB、B.EAP-AKAC、C.EAP-AKA’D、D.5G-AKA【答案】CD【第9题】22.以下哪个NF不提供服务化接口？A、A.RANB、B.AMFC、C.SMFD、D.UPF【答案】AD【第10题】一般特指的边缘DC包含那些网元功能（）A、VNFMB、URLLC GWC、MECD、RAN CU【答案】ABCD【第11题】UE在解调PDSCH时，会认为基站在PDSCH RE映射时避开了哪些RE资源？A、SSB REB、CORESET&SpearchSpace中定义的PDCCH REC、DMRS RE或者共同调度的其它UE的DMRS RED、ZP-CSI-RS或NZP-CSI-RS RE【答案】ACD【第12题】与LTE相比，在NR中下没有列哪些物理信道和信号？A、PDSCHB、CRSC、PCFICHD、PHICH【答案】BCD【第13题】在无线环境比较好的情况下下行流量没有达到峰值流量的排查手段有哪些？A、服务器来包不足B、下行传输受限C、无线环境引起的无法多流D、干扰问题E、多用户影响导致【答案】ABCD【第14题】上行MCS 较低的原因有哪些？A、上行SINR较低B、Pathloss过大导致C、BBU侧接收问题D、基站附近存在干扰过大【答案】ABCD【第15题】5G无线网络将引入的节点有A、MRNB、MNC、NN【答案】AC【第16题】以下关于NR slot结构的描述，正确的是哪些项？A、下行slot只能传下行数据B、slot中的符号包含下行，上行和灵活配置三种C、无论子载波带宽如何配置，1个slot的符号数固定为14个D、下行slot也可以传上行数据【答案】AB【第17题】以下关干NR子载被带宽的描述，正确的是哪些项?A、SSB最大的子载波带宽可以支持240kHzB、Sub6G场景下，业务信道最大子载波带宽可以支持60kzC、Above6G场景下，业务信道最大子载波带宽可以支持240kHzD、长格式的PRACH信道可以支持60kHz子载波带宽【答案】AB【第18题】5G系统中终端共有哪些状态？A、IdleB、ConnectedC、Inactive【答案】ABC【第19题】CSI-RS for CM当前支持的发送方式有哪些？A、周期B、半静态C、非周期【答案】AC【第20题】下列关于云计算的说法，错误的是：A、A.云计算是一种模式，使得本地计算机只需一个指令，就可通过网络访问上述资源B、B.“云”就是存在于互联网服务器集群上的资源C、C.”云”的资源只包含软件资源D、D.”云”的资源只包含硬件资源【答案】CD三、判断题（共10题，每题2分，共20分）【第1题】UE 5G接入场景下只需为其分配IPv6地址A、正确B、错误【答案】错【第2题】服务化架构为5G网络基础架构，网络功能基于模块化拆解，解耦的网络功能可独立扩容、独立演进、按需部署A、正确B、错误【答案】对【第3题】5G控制面锚点不同区分为两大类：独立部署（SA）和非独立部署(NSA)。
