辰溪沅江岸边截流管道设计方案
一、排水截流设计
1、设计依据
(1)《室外排水设计规范》（GBJ50014-2006）
(2)《城市工程管线综合规划规范》（GB50289-98）
(3) 业主提供的本工程地形测量图
(4) 业主提供的本工程各排水点资料
(5) 相关部门的文件
2、区域位置及自然条件
沅江辰溪段常年水位不高，洪水期间水位暴涨容易形成内涝，枯水期间江边排放口蚊虫蔓延，该段河流冲刷较小河床稳定。

3、排水现状
目前，辰溪沿江防洪堤段内存在三条合流制管道的排放口，管径均为1.0m左右。

该排污口常年暴漏于枯水位以上，环境状况不容乐观，同时污水的直接排放影响沅江晨溪段的水体环境。

防洪堤段内的三个污水排放口尚未采取防倒灌设施，暴雨期间存在河水倒流，城市内涝的风险。

目前，辰溪已建1.0x104m3/d污水处理厂并投产使用，该污水处理厂实际处理污水远远未达到设计规模。

城市管网不完善，部分合流制管道尚未截流，直接排放到沅江水体。

4、设计范围及内容
本次设计仅设计沅江岸边合流制截水干管及附属构筑物设计，管道起点于沅江上游某处，止于下游污水提升泵站。

5.1设计概要
5.1.1本次设计的合流管用以截留沿沅江防洪堤段的污水排放口污水，由截流干管统一输送至沅江下游已建污水提升泵站，经提升泵站送至已建的污水处理厂。

5.1.2 考虑到该段内排放口处防洪堤已建、防洪堤内城市规划尚未形成，靖宇相关部门协商和批准，将截流干管修建于城市防洪堤外侧。

5.1.3 截流干管拟采用钢筋混凝土II及管道，承插连接；管径1.0m，长度约1.25km，敷设于沅江防洪堤外河床内。

5.1.4截流干管坡度0.001，基础采用钢筋混凝土并与结构抗浮措施相结合。

5.1.5截流干管与原有次干管连接井内不设溢流设施，溢流设施统一设在污水提升泵站内进行。

5.1.6检查井间距控制在120m以内，采用钢筋混凝土材料，抗渗要求见结构专业；检查井井盖标高应高于洪水位0.5m；为配合沿江风光带建设，检查井外壁采用适当的装饰，用以改善枯水位期间突出水面检查井的外观条件。

5.1.7河床内管道的最小覆土应大于0.5m，并校核最大洪水冲刷深度。

5.1.8建于河床内的检查井避开沅江航道，设置相应的标识。

二、结构方案设计
1结构设计原则
遵守国家现行标准规范、行业标准及湖南省地方有关标准、规范，在满足工艺要求的前提下，力求做到技术先进、安全可靠、经济合理、保护环境。

2设计标准
（1）本工程结构设计使用年限为50年。

（2）本工程建(构)筑物结构安全等级为二级。

（3）根据《中国地震动参数区划图》（GB18306-2001）和《建筑抗震设计规范》（GB50011-2010）查得：湖南省辰溪县抗震设防烈度为6度，设计基本地震加速度为0.05g。

设计地震分组为第一组。

抗震设防类别为丙类。

（4）本工程地基基础设计等级为丙级。

（5）主要结构设计规范及计算软件
《建筑结构可靠度设计统一标准》（GB50068-2001）
《混凝土结构设计规范》（GB50010-2002）
《建筑地基基础设计规范》（GB50007-2002）
《给水排水工程构筑物结构设计规范》（GB50069-2002）
《建筑工程抗震设防分类标准》GB50223-2008
《建筑抗震设计规范》（GB50011-2010）
《建筑结构荷载规范》（2006年版）（GB50009-2001）
《砌体结构设计规范》（GB50003-2001）2002年版
（6）主要设计参数
建筑物使用荷载按GB50009-2001（2006年版）选用，水-土荷载和设备按实际情况选用。

基本风压值，雪压值为0.3KN/m2.
构筑物用地场地堆载按10KN/m2.
构筑物抗浮安全系数K
≥1.05.
f
构筑物最大裂缝宽度允许值W max≤0.2mm。

3.本工程主要构筑物设计
（1）污水管道支座（2）检查井
材料
a、混凝土:构筑物采用C30，抗渗等级S6。

垫层采用C15。

b、砌体:砖为Mu10，毛(料)石为Mu30，M7.5水泥砂浆。

c、钢筋:采用HRB335级或HPB235级钢筋。

4.基础处理和抗浮设计
本工程污水管道支座和检查井主要采用天然基础，局部不利地基可采取抛石加固。

本工程采用自重抗浮设计。

5.勘察要求
5.1查明场地范围内岩土类型和场地类别、结构构造、分布埋藏形态,工程特性、地基土的承载力等,并对场地总体及边坡稳定性作出评价。

5.2查明不良地质作用并提出整治建议；查明埋藏的河道、沟浜、防空洞、孤石等对工程不利的埋藏物；查明不良地质现象的成因,类型,分布范围,发展趋势及危害程度,并提出整治所需的岩土强度参数
以及工程整治方案建议。

5.3查明地下水的埋藏条件、水位、变化幅度，判定水和土对建筑材料的腐蚀性；提供稳定的抗浮设计水位。

5.4提供准确可靠的用于天然地基设计的岩土物理力学指标数据以及地基基础设计方案建议;提供可能采用的其它类型地基基础方案（桩基、地基处理等）的设计参数。

合集下载

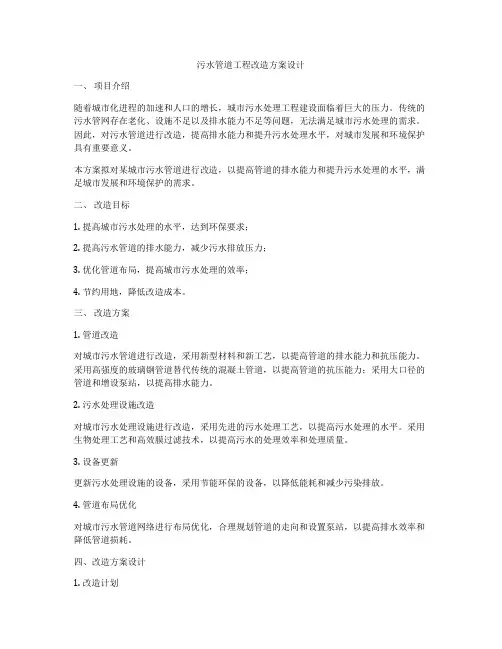

污水管道工程改造方案设计
