机器人避障问题的MATLAB解法探析

v1.0 可编辑可修改机器人避障问题的解题分析摘要：本文对2012年全国大学生数学建模竞赛D题机器人避障问题进行了全面分析，对最短路的设计进行了理论分析和证明，建立了机器人避障最短路径的几何模型，对最短时间路径问题通过建立非线性规划模型，有效地解决了转弯半径、圆弧圆心位置和行走时间等问题。

关键词：机器人避障；最短路径；Dijkstra算法；几何模型；非线性规划模型1 引言随着科学技术的进步和计算机技术的发展，机器人的应用越来越广泛，在机器人的应用中如何使机器人在其工作范围内为完成一项特定的任务寻找一条安全高效的行走路径，是人工智能领域的一个重要问题。

本文主要针对在一个场景中的各种静态障碍物，研究机器人绕过障碍物到达指定目的地的最短路径问题和最短时间问题。

本文以2012年“高教社”杯全国大学生数学建模竞赛D题“机器人避障问题”为例进行研究。

假设机器人的工作范围为800×800的平面正方形区域（如图1），其中有12个不同形状的静态障碍物，障碍物的数学描述（如表1）：图1 800×800平面场景图表1在原点O(0, 0)点处有一个机器人，它只能在该平面场景范围内活动，机器人不能与障碍物发生碰撞，障碍物外指定一点为机器人要到达的目标点。

规定机器人的行走路径由直线段和圆弧组成，其中圆弧是机器人转弯路径。

机器人不能折线转弯，转弯路径由与直线路径相切的一段圆弧组成，也可以由两个或多个相切的圆弧路径组成，但每个圆弧的半径最小为10个单位。

为了不与障碍物发生碰撞，同时要求机器人行走线路与障碍物间的最近距离为10个单位，否则将发生碰撞，若碰撞发生，则机器人无法完成行走。

机器人直线行走的最大速度为50=v 个单位/秒。

机器人转弯时，最大转弯速度为21.0100e1)(ρρ-+==v v v （ρ是转弯半径）。

如果超过该速度，机器人将发生侧翻，无法完成行走。

场景图中有4个目标点O(0, 0)，A(300, 300)，B(100, 700)，C(700, 640)，下面我们将研究机器人从O(0, 0)出发，求O→A、O→B、O→C和O→A→B→C→O的最短路径，以及机器人从O(0, 0)出发，到达A的最短时间路径问题。

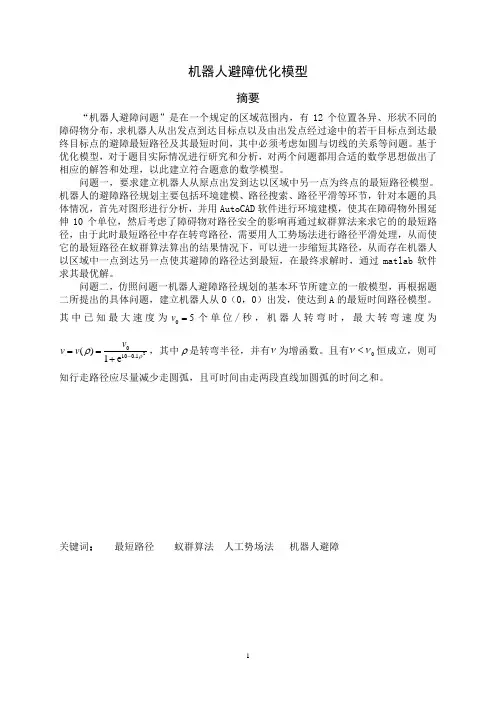

机器人避障优化模型摘要“机器人避障问题”是在一个规定的区域范围内，有12个位置各异、形状不同的障碍物分布，求机器人从出发点到达目标点以及由出发点经过途中的若干目标点到达最终目标点的避障最短路径及其最短时间，其中必须考虑如圆与切线的关系等问题。

基于优化模型，对于题目实际情况进行研究和分析，对两个问题都用合适的数学思想做出了相应的解答和处理，以此建立符合题意的数学模型。

问题一，要求建立机器人从原点出发到达以区域中另一点为终点的最短路径模型。

机器人的避障路径规划主要包括环境建模、路径搜索、路径平滑等环节，针对本题的具体情况，首先对图形进行分析，并用AutoCAD 软件进行环境建模，使其在障碍物外围延伸10个单位，然后考虑了障碍物对路径安全的影响再通过蚁群算法来求它的的最短路径，由于此时最短路径中存在转弯路径，需要用人工势场法进行路径平滑处理，从而使它的最短路径在蚁群算法算出的结果情况下，可以进一步缩短其路径，从而存在机器人以区域中一点到达另一点使其避障的路径达到最短，在最终求解时，通过matlab 软件求其最优解。

问题二，仿照问题一机器人避障路径规划的基本环节所建立的一般模型，再根据题二所提出的具体问题，建立机器人从O （0，0）出发，使达到A 的最短时间路径模型。

其中已知最大速度为50=v 个单位/秒，机器人转弯时，最大转弯速度为21.0100e 1)(ρρ-+==v v v ，其中ρ是转弯半径，并有ν为增函数。

且有0νν<恒成立，则可知行走路径应尽量减少走圆弧，且可时间由走两段直线加圆弧的时间之和。

关键词： 最短路径 蚁群算法 人工势场法 机器人避障一 、问题重述图1是一个800×800的平面场景图，在原点O(0, 0)点处有一个机器人，它只能在该平面场景范围内活动。

图中有12个不同形状的区域是机器人不能与之发生碰撞的障碍障碍物的距离至少超过10个单位）。

规定机器人的行走路径由直线段和圆弧组成，其中圆弧是机器人转弯路径。

matlab避障最短路径一、引言随着机器人技术的发展，自动化导航成为一个重要的研究领域。

在许多应用中，机器人需要通过复杂的环境中，避开障碍物并找到最短路径。

Matlab作为一种强大的数学计算工具，为我们提供了实现这一目标的丰富功能和工具。

二、建立环境模型在开始编写避障算法之前，首先需要建立机器人所在环境的模型。

可以使用Matlab的图形界面工具来实现，也可以通过编程方式来创建。

这里我们选择使用编程方式来建立环境模型。

在Matlab中，可以使用矩阵来表示环境模型。

假设我们的环境是一个网格，每个网格可以是空地、障碍物或起点/终点。

我们可以用不同的数值来表示不同的状态，例如0表示空地，1表示障碍物，2表示起点，3表示终点。

三、编写避障算法在建立环境模型之后，我们可以开始编写避障算法了。

这里我们使用A*算法来寻找最短路径。

A*算法是一种常用的启发式搜索算法，它通过估计当前节点到目标节点的代价来选择下一个节点，从而找到一条最短路径。

具体来说，A*算法通过维护一个开放列表和一个关闭列表来搜索最短路径。

初始时，将起点加入开放列表。

然后，重复以下步骤直到找到终点或开放列表为空：1. 从开放列表中选择代价最小的节点作为当前节点。

2. 如果当前节点是终点，搜索结束，返回最短路径。

3. 否则，将当前节点加入关闭列表，并计算其相邻节点的代价。

4. 对于每个相邻节点，如果它不在关闭列表中并且不是障碍物，则更新其代价，并将其加入开放列表。

四、Matlab实现在Matlab中，可以使用自定义函数来实现A*算法。

下面是一个简单的示例代码：```matlabfunction path = astar(start, goal, map)% 初始化开放列表和关闭列表openList = start;closeList = [];% 初始化起点的代价为0start.g = 0;while ~isempty(openList)% 选择开放列表中代价最小的节点作为当前节点[~, index] = min([openList.f]);current = openList(index);% 如果当前节点是终点，搜索结束if current == goalpath = reconstructPath(current);return;end% 将当前节点加入关闭列表closeList = [closeList, current];openList(index) = [];% 对当前节点的相邻节点进行处理neighbors = findNeighbors(current, map);for i = 1:length(neighbors)neighbor = neighbors(i);% 如果相邻节点在关闭列表中或是障碍物，跳过if ismember(neighbor, closeList) || map(neighbor) == 1continue;end% 计算相邻节点的代价g = current.g + 1;h = heuristic(neighbor, goal);f =g + h;% 如果相邻节点不在开放列表中，或其代价更小if ~ismember(neighbor, openList) || g < neighbor.gneighbor.g = g;neighbor.f = f;neighbor.parent = current;% 如果相邻节点不在开放列表中，加入if ~ismember(neighbor, openList)openList = [openList, neighbor];endendendend% 如果开放列表为空，搜索失败error('No path found.');endfunction path = reconstructPath(node)path = [];while ~isempty(node.parent)path = [node, path];node = node.parent;endendfunction neighbors = findNeighbors(node, map)% 根据当前节点的位置和地图大小，找到相邻节点[row, col] = size(map);neighbors = [];% 上方节点if node.row > 1neighbors = [neighbors, struct('row', node.row-1, 'col', node.col)];end% 下方节点if node.row < rowneighbors = [neighbors, struct('row', node.row+1, 'col', node.col)];end% 左方节点if node.col > 1neighbors = [neighbors, struct('row', node.row, 'col', node.col-1)];end% 右方节点if node.col < colneighbors = [neighbors, struct('row', node.row, 'col', node.col+1)];endendfunction h = heuristic(node, goal)% 使用曼哈顿距离作为启发函数h = abs(node.row-goal.row) + abs(node.col-goal.col);end```以上代码实现了A*算法，并提供了辅助函数来计算相邻节点、启发函数和重构最短路径。

matlab 冗余机械臂避障机械臂是一种常用于工业生产和制造业中的设备，但在日常生活中，我们也可以看到它的身影，例如在医疗、服务机器人等领域。

然而，随着机械臂应用的增多，在狭小的空间中避免碰撞问题成为了一项重要挑战。

如何通过程序控制机械臂避开障碍物呢？今天，我们就来探讨一下“matlab冗余机械臂避障”的实现。

首先，我们需要明确冗余机械臂的概念。

所谓冗余机械臂，就是指比必要的自由度多出来的自由度。

对于一个具有6个自由度的机械臂来说，如果它有7个自由度，那么这个机械臂就是一个冗余机械臂。

冗余机械臂可以增加机械臂的灵活性，使其具有更好的避障能力。

接着，我们需要确定机械臂的起始和目标位置，以及需要避开的障碍物。

这些信息可以通过传感器或视觉识别技术获取。

我们可以将起始位置、目标位置和障碍物的位置放在坐标系中，以便编写程序进行计算。

第三步是计算机械臂的轨迹。

由于机械臂是一个冗余机械臂，冗余自由度可以用来避开障碍物。

我们可以通过对机械臂的关节位置进行优化，找到一条最短且不碰撞的轨迹。

最后，我们可以通过matlab套件中的机械臂运动仿真工具，将机械臂的轨迹进行可视化。

这有助于我们理解机械臂的运动轨迹，以及改进和优化轨迹规划算法。

通过上述步骤，我们可以实现matlab冗余机械臂的避障。

当然，这只是一个基础的演示，实际应用会更加复杂。

例如，在实际环境中，机械臂可能会面临多个障碍物，需要制定更加细致的避障规划策略。

但无论如何，通过matlab工具的支持，我们可以更好地理解和呈现机械臂的运动轨迹和避障效果，从而促进冗余机械臂技术的发展和应用。
