太阳能光伏水泵的组成、特点太阳能光伏水泵的组成、特点？太阳能水泵特点：节能，1W内启动，宽电压，可增加过压，过流，温度、防空转等保护功能。
太阳能无刷泵，太阳能热泵，太阳能循环泵，太阳能喷泉水泵、太阳能增压泵，光伏太阳能水泵，宽电压循环水泵，3V\5V\12V/24/48V无刷水泵，太阳能潜水泵，太阳能微型水泵，太阳能灌溉直流水泵，太阳能鱼塘水泵，大流量直流水泵，分体式太阳能水泵，壁挂式太阳能水泵，平板式太阳能水泵。
太阳能光伏无刷直流水泵（磁力隔离泵）由泵体（隔离件），电机定子，轴，轴承和转子水叶（磁体和叶轮）几部分组成：磁体（钕铁硼永磁体）由稀土永磁材料制成的永磁体工作温度范围广（-45-400℃），矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
隔离件在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe-涡流；K—常数；n—泵的额定转速；T-磁传动力矩；F-隔套内的压力；D-隔套内径；一材料的电阻率；—材料的抗拉强度。
当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
轴由于无刷直流磁力隔离泵是通过通电线圈带动转子旋转来工作的，旋转为了保持转子转动的平稳及噪音，采用高性能陶瓷轴与轴套配合，可以到达很高的精度，有效的减少了旋转阻力及噪音。
滚动轴承磁力泵滑动轴承的材料有工程塑料塑钢（POM）或陶瓷。
由于塑钢（POM）及陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
光伏水泵系统的结构和原理光伏水泵系统大致由四部分组成：光伏阵列，控制器、电机和水泵。
1．1光伏阵列光伏阵列由众多的太阳电池串、并联构成，其作用是直接把太阳能转换为直流形式的电能。
目前用于光伏水泵系统的太阳电池多为硅太阳电池，其中包括单晶硅、多晶硅及非晶硅太阳电池。
太阳电池的伏安特性曲线如图：所示。
它具有强烈的非线性。
太阳电池输出的最大功率就是它的额定功率。
图：中曲线上的大圆黑点表示在相应日射下太阳电池输出最大功率的位置，称最大功率点.光伏阵列的伏王特性曲线具有和单体太阳电他同样的形状，若忽略单体太阳电池生产过程中的差异、组件相互之间的连接电阻，吕附设它具有理想的一致性光伏阵列的伏安特性曲线可以看作仅是单体太阳电池伏安特性曲线按串、并联方式放大其坐标的比例尺。
1．2控制器光伏阵列的输thtr乎特性曲线具有强那朔）线他而且和太阳辐照度、环境温度、阴、晴、雨、雾等气象条件有密切关系，其输出随日照而变化的是直流电量，而作为光伏阵列负载的光伏水泵，它的驱动电机有时是直流电机，有时是交流电机甚至还有其它新型电机，它们同样具有非线性性质。
在这种情况下要使光伏泵系统工作在）、较理想的工况，而且叉，于任何日照，都要发挥光伏阵列输出功率的最大潜力，这就要有一个适配器，使电肋负载之间能达至和、皆、高效、稳定的工作状态。
适配器的内容主要是最大功率点跟踪器、逆变器以及一些保护设施等。
1．2．1最大功率点跟踪器（MPPT）由光伏阵列伏安特性曲线可知，光伏阵列在不同太阳辐照度下输出最大功率点位置并不固定，而且当环境温度发生变化时，相应于同一辐照度的最大功率点位置也将变化。
为了实现最大功率点跟踪以获取当前日照下最多的能量，MPPT通常做成两种形式，以下分别予以介绍。
middot;恒定电压式最大功率点跟踪器（CVT式MPPT）。
仔细观察图：中表示最大功率输出的圆黑点一一最大功率点的位置，它们都坐落在Umax=const，的直线附近，特别是日射比较强时离Umax=const更近，同时考虑至仗阳电他具有以下温度特优良陷温度升高时，在同一日射条件下其开路电压UOC将减小，短路电流Isc将伴有微小增大，再考虑到日射高时一般都具有较高环境温度，而日射低时环璋温度一般都要低一些的特特点，结合太阳电他的温度特性，它们刚好都有利于使一日内最大功率点的轨迹更逼近于一根垂直线Umax=const，这就是说，在工程上允许人们把最大功率，点出现的轨迹近似地处理为一根垂直线Umax=const，这就构成TcvT式MPPT的理论根据。
香港永坚控股集团有限公司是集研发、生产制造为一体并按现代企业制度运作的跨国公司。
在广东江门设置全资子公司：永坚新能源科技（江门）有限公司，并投资5000万美元兴建光伏生产基地。
与多家高校和科学研究机构搭建合作平台，致力于太阳能光伏产品的研究与开发。
在太阳能路灯、太阳能水泵及太阳能水泵供水系统等领域中取得多项发明专利。
生产基地二期厂房规划设计图“光伏水泵系统”亦称“太阳能光电水泵系统”，其基本原理是利用太阳电池将太阳能直接转换为电能，然后驱动各类电动机带动水泵从深井、江、河、湖、塘等水源提水。
它具有无噪声全自动(日出而作，日落而停)、高可靠、供水量与蒸发量适配性好(“天大旱，它大干”)等许多优点。
联合国国际开发署(uNDP)、世界银行(WB)、亚太经社会(EscAP)等国际组织部先后充分肯定了它的先进’眭与合理性，目前在这些国际组织的支持下，全世界已有数万台不同规格的光伏水泵在不同地区和国家运行，特别是在亚、非、拉及中东等发展中国家，已为许多贫困地区的人民带来相当可观的经济效益，加速了这些地区的脱贫步伐。
由于光伏水泵系统从技术上说是一个比较典型的“光、机、电一体化”系统，它涉及太阳能的采集、变换及电力电子、电机、水机、计算机控制等多个学科的最新技术，因此已被许多国家列为优先发展的高新技术和进一步发展的方向，中东、非洲有不少国家更是期望依藉太阳能水泵及省水微灌、现代化农业等新技术在地下水资源比较充裕的干旱地区把家园改造为绿洲。
光伏供水系统简介及相关解决方案光伏供水系统配置了三活塞容积泵，是一种高效率的利用太阳能供水系统。
主要由太阳能电池板、控制器及高性能光伏水泵组成。
系统采用能量跟踪控制、自动缺水保护、蓄水满水保护、防冻保护、智能故障保护等先进模式。
实现不同扬程下，流量与能量之间的自动平衡。
该系统解决了传统扬水系统效率及能源利用率较低的缺点，在同等扬水能力下极大地减小了太阳能电池的功率，使产品成本大幅降低，同时降低了用户购买门槛。
太阳能光伏水泵亦称光伏水泵。
即利用光伏阵列发出的电力来驱动水泵工作的光伏扬水系统。
整个系统主要由光伏阵列、太阳能扬水逆变器、水泵组成。
它是近若干年来迅速发展起来的光机电一体化系统，是当今世界上阳光丰富地区，尤其是缺电无电的边远地区最具吸引力的供水方式。
一、系统组成：1、光伏阵列：亦称太阳能电池组件，主要是将太阳的光能转化为电能，给负载水泵电机提供工作电力。
2、太阳能扬水逆变器或控制器：对太阳能水泵的运行实施控制和调节，用太阳能阵列发出的电能驱动水泵，并根据日照强度的变化，即时地调节输出频率，使输出功率接近太阳电池阵列的最大功率。
3、水泵：通常把提升液体、输送液体或使液体增加压力，即把原动机的机械能变为液体能量，从而达到抽送液体目的的机器统称为泵。
二、运作过程:利用太阳电池发出的电力，通过最大功率点跟踪以及变换、控制等装置驱动直流、永磁、无刷、无位置传感器、定转子双塑封电机或高效异步电机或高速开关磁阻电机带动高效水泵，将水从地表深处提至地面供农田灌溉或人畜饮用。
三、优势：1、可靠：寿命长、光伏电源很少用到运动部件，工作可靠；2、安全、无噪声、功耗低、无其他公害。
不产生任何的固体，液体和气体有害物质，绝对的环保；3、安装维护简单，适合无人值守,尤其以其可靠性高而备受关注；4、相容性好，光伏发电可以与其他能源配合使用，也可以根据需要使光伏系统很方便的增容；5、标准化程度高，可由元件串并联满足不同用电的需要，通用性强；6、太阳能随处都有，应用范围广。
7、具有良好的长效经济性，特别是和常见的柴油机抽水相比较，具有压倒的经济性优势。
以上就是关于太阳能光伏水泵的一部分相关介绍，更多相关详情欢迎来电联系四川金昆电力有限公司。
四川金昆电力有限公司（Gencome Power），是一家专门从事以光伏发电为核心的新型电力企业。
公司主要业务涵盖分布式电力能源结构的技术研发、应用、推广、建设，电站的运营与维护，以及新型能源电力生产及销售。
光伏水泵设计方案1. 引言光伏水泵是一种利用太阳能驱动的水泵系统，通过将光能转化为电能，驱动水泵进行水的抽取、输送和排放。
光伏水泵系统具有可再生能源、无污染和低维护等优点，在农业灌溉、农村生活用水和荒漠绿化等领域具有广泛的应用前景。
本文将介绍光伏水泵的设计方案，包括系统组成、关键技术和性能要求等内容。
2. 系统组成光伏水泵系统主要由光伏发电系统、电控系统和水泵组成。
2.1 光伏发电系统光伏发电系统是光伏水泵系统的核心部分，用于将太阳能转化为电能。
典型的光伏发电系统由太阳能电池板、光伏逆变器、电池组和电线等组成。
太阳能电池板负责将太阳能辐射转化为直流电能，光伏逆变器则将直流电能转化为交流电能，供给水泵使用。
电池组可以存储多余的电能，以便在夜晚或阴天继续驱动水泵。
2.2 电控系统电控系统主要负责控制光伏发电系统的运行状态和水泵的运转。
典型的电控系统由充电控制器、逆变控制器和水泵控制器组成。
充电控制器用于监测电池组的电荷状态，逆变控制器负责控制光伏逆变器的工作模式，水泵控制器用于控制水泵的启动、停止和运行时间等。
2.3 水泵水泵是光伏水泵系统的核心设备，用于抽取和输送水源。
根据具体的应用需求，可以选择不同类型的水泵，包括离心泵、柱塞泵和潜水泵等。
水泵的性能参数需要根据实际情况进行选定，包括流量、扬程和效率等。
3. 关键技术光伏水泵系统设计中的关键技术主要包括光伏发电系统设计、电控系统设计和水泵选择。
3.1 光伏发电系统设计光伏发电系统设计需要考虑太阳能电池板的类型和数量、光伏逆变器的容量和电池组的容量等。
合理的系统设计可以提高光伏发电系统的效率和可靠性。
3.2 电控系统设计电控系统设计需要考虑充电控制器、逆变控制器和水泵控制器的选择和配置。
合理的电控系统设计可以提高光伏水泵系统的性能稳定性和操作便捷性。
3.3 水泵选择水泵的选择要根据具体的抽水需求和地理条件进行，包括抽水量、扬程和水质要求等。
合适的水泵选择可以提高光伏水泵系统的抽水效率和可靠性。
太阳能水泵系统的设计与优化随着环保意识日益增强，人们开始更加注重可再生能源的利用。
太阳能作为一种新型的可再生能源，正在逐渐走进人们的生活领域。
太阳能水泵系统是太阳能利用的典型应用之一。
本文将深入探讨太阳能水泵系统的设计与优化。
一、太阳能水泵系统的基本原理太阳能水泵系统是一种利用太阳能来提供动力驱动水泵工作的设备。
其基本原理是通过光伏发电板将光能转化为电能，再通过控制器将电能驱动电动机，从而带动水泵工作。
太阳能水泵系统分为直流太阳能水泵和交流太阳能水泵。
二、太阳能水泵系统的设计太阳能水泵系统的设计需要从以下几个方面进行考虑。
1.水源条件水源的地理条件、水源的水质、水源的用途是影响太阳能水泵系统设计的重要因素。
水源条件不同，对太阳能水泵系统的要求也不同。
比如，如果是用于灌溉，所需的水量和装机容量就要根据灌溉地块的大小确定；如果是饮用水源，则要求水源水质应达到国家标准，系统安全稳定，不能出现水污染现象。
2.光伏发电板的选择太阳能水泵系统是利用光伏发电板将太阳能转化为电能，因此选择合适的光伏发电板显得尤为重要。
光伏发电板的主要参数包括：额定输出功率、最大功率点电压、最大功率点电流、开路电压、短路电流、工作温度范围等。
要根据实际情况选择合适的光伏发电板。
3.控制系统要实现太阳能水泵的控制，需要使用控制器或变频器来驱动电动机。
根据泵的功率和电源特点，选择合适的控制系统方案。
通常情况下，太阳能水泵系统的设计都会增加了超压、过流、低电压、短路等保护措施，以保证系统的安全性。
4.泵的选择泵的选择是设计太阳能水泵系统的关键。
泵的类型、规格、性能直接影响系统的输出功率和工作效率，会进一步决定系统的节能性能及损耗。
根据实际需要选用合适的泵来提高系统的效率和稳定性。
三、太阳能水泵系统的优化对于设计好了的太阳能水泵系统，还可以通过以下几个方面进行优化。
1.调整太阳能电池板的安装角度太阳能电池板的安装角度会影响其接收太阳光能的效率，从而影响系统输出功率。
光伏水泵方案1. 引言随着全球对可再生能源的重视和需求增加，光伏水泵作为一种使用光伏技术驱动的水泵系统逐渐受到关注。
光伏水泵方案能够利用太阳能光伏电池板将太阳能转换为电能，从而实现无需外部电源就能驱动水泵的功能。
本文将介绍光伏水泵方案的原理、组成部分以及应用领域。
2. 光伏水泵方案的原理光伏水泵方案的核心原理是利用光伏电池板将太阳能转换为电能，然后通过控制器将电能传输给水泵驱动器，最终驱动水泵工作。
光伏电池板通常由多个光伏电池组成，当太阳光照射到光伏电池板上时，光能被光伏电池吸收并转换为直流电能。
这些直流电能经过控制器处理后，将满足水泵正常运行所需的电能传输给水泵驱动器，从而带动水泵工作。
3. 光伏水泵方案的组成部分光伏水泵方案主要由以下几个组成部分组成：3.1 光伏电池板光伏电池板是光伏水泵方案的核心组件，它由多个光伏电池组成。
光伏电池通过吸收太阳光的能量将其转换为电能。
光伏电池板一般使用硅材料制作，其中夹层结构中的P型和N型硅层之间形成PN结，当太阳光照射到PN结上时，会产生电子与空穴对。
该电荷对会产生电流，从而形成直流电能。
3.2 控制器控制器是光伏水泵方案中起控制作用的关键设备。
它负责监测光伏电池板输出的电能并将其传输给水泵驱动器。
控制器通常具有多种功能，例如保护电池过充、过放、过流等，同时也能实现对水泵的控制与监测。
3.3 水泵驱动器水泵驱动器是将控制器传输过来的电能转换为机械能，驱动水泵工作的设备。
水泵驱动器可以根据水泵的不同需求，实现不同的运行方式和功能。
例如，它可以控制水泵的起停、调整水泵的流量和压力等。
3.4 水泵水泵是光伏水泵方案中的核心设备，它通过水泵驱动器的驱动来实现将水从低处抽取到高处的目的。
水泵的种类和参数根据具体的应用需求而定，可以是离心泵、深井泵等。
4. 光伏水泵方案的应用领域光伏水泵方案由于其可再生、环保的特点，在各个领域都得到了广泛应用。
以下是几个典型的应用领域：4.1 农业灌溉光伏水泵方案可以解决农业灌溉中的用水问题。

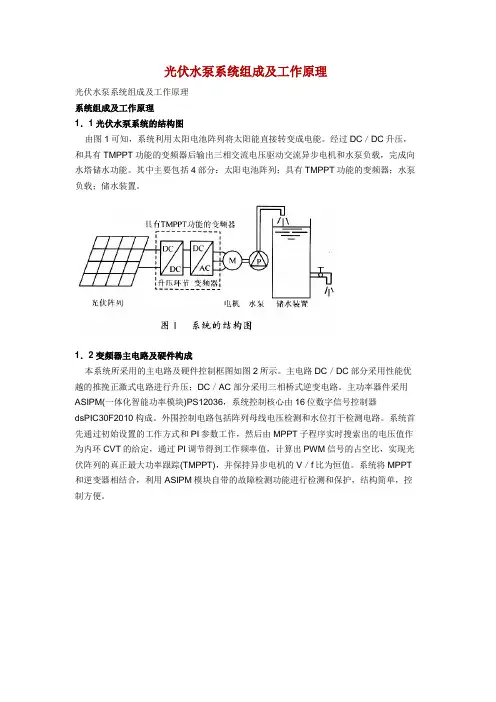

光伏水泵系统组成及工作原理光伏水泵系统组成及工作原理系统组成及工作原理1．1 光伏水泵系统的结构图由图1可知，系统利用太阳电池阵列将太阳能直接转变成电能。
经过DC／DC升压，和具有TMPPT功能的变频器后输出三相交流电压驱动交流异步电机和水泵负载，完成向水塔储水功能。
其中主要包括4部分：太阳电池阵列；具有TMPPT功能的变频器；水泵负载；储水装置。
1．2 变频器主电路及硬件构成本系统所采用的主电路及硬件控制框图如图2所示。
主电路DC／DC部分采用性能优越的推挽正激式电路进行升压；DC／AC部分采用三相桥式逆变电路。
主功率器件采用ASIPM(一体化智能功率模块)PS12036，系统控制核心由16位数字信号控制器dsPIC30F2010构成。
外围控制电路包括阵列母线电压检测和水位打干检测电路。
系统首先通过初始设置的工作方式和PI参数工作，然后由MPPT子程序实时搜索出的电压值作为内环CVT的给定，通过PI调节得到工作频率值，计算出PWM信号的占空比，实现光伏阵列的真正最大功率跟踪(TMPPT)，并保持异步电机的V／f比为恒值。
系统将MPPT 和逆变器相结合，利用ASIPM模块自带的故障检测功能进行检测和保护，结构简单，控制方便。
1．2．1 DC／DC升压电路简述1．2．1．1主电路选择对于中小功率的光伏水泵来说，光伏阵列电压大都是低压(24v、36v、48V)，对于升压主电路的选择，人们一般选择推挽电路，因为推挽电路变压器原边工作电压就是直流侧输入电压，同时驱动不需隔离，因此比较适合输入电压较低的场合。
但是偏磁问题是制约其应用的一大不利因素，功率管的参数差异和变压器的绕制工艺都有可能使推挽电路工作在一种不稳定状态。
基于诸多因素的考虑，本系统采用了结构新颖的推挽正激电路，此电路拓扑不仅克服了偏磁问题，而且闭环控制也比较容易(二阶系统)。
1．2.l.2推挽正激电路简单分析推挽正激电路如图2所示，由功率管S1及S2，电容C8和变压器T组成，变压器T 原边绕组N1及N2具有相同的匝数，同名端如图2所示。
太阳能热水系统控制及原理一、智能型太阳能、热泵互补热水系统原理说明：注：进水在集热器入口，集热循环水泵出口，集热水箱底部出水供用户使用。
太阳能供水系统原理说明新能源太阳能中央热水器由以下四大部分组成:太阳能集热器：吸收太阳能，将光能转化为热能，使冷水在集热器内被加热；保温水箱：储存热水，可保温3天，内胆为不锈钢，外包8厘米保温层，最外层是铝合金外壳；热泵辅助加热系统：用于阴雨天辅助加热：供热水管道：将经过增压泵加压后的热水引向各用水点，主管道有保温层，未端有回水管。
晴天，当太阳能把集热器内的冷水加热至55C时（该温度可调），冷水管上的电磁阀门自动打开，冷水被自来水压力压入集热器内，集热器内的热水被挤出，然后进入到保温水箱中储存待用，当冷水到达集热器出口处的温度探头时，探头温度底于55r，电磁阀门就立刻关闭，冷水停留在集热器内继续被太阳能加热，2-5分钟后，水温又达到55°C时，电磁阀门再次打开，集热器内的热水又被挤到保温水箱中，按此规律，一次又一次的产生热水进入水箱，水箱内热水逐渐增加，一直增加到水箱水满为止。
水箱水满后，就停止进水，如果还有太阳，为了充分利用太阳能，循环泵会自动启动，把水箱内55 C的热水抽出来，经过太阳能集热器循环加热，使水温进一步升高至60-70 C，当水温达到70C时，就停止循环加热，限制水温不要超过70 C，以免烫伤人，又可防止结水垢（产生水垢的温度条件是水温超过80C）。
热泵加热系统只有在太阳能光照不足时才启动，为最大限度地利用太阳能，减少电能的消耗，我们将设定3个时间段检测保温水箱的水位。
在上午10: 30〜11: 30,如果保温水箱内热水水位还不到40%勺位置，则自动启动热泵加热系统，往保温水箱补充50C的热水，如果水位达到设定值，则热泵系统停止工作。
同样，在中午12: 30〜1: 30,系统自动检测保温水箱70%勺水位，在下午3: 30〜6: 30,系统自动检测保温水箱100%勺水位。

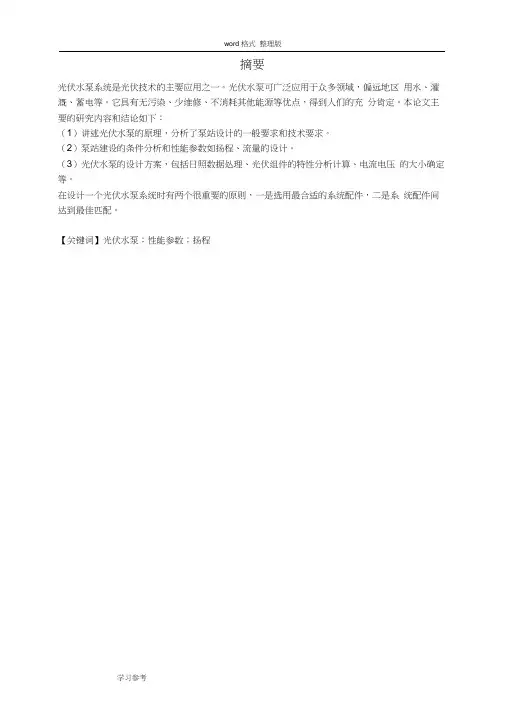

摘要光伏水泵系统是光伏技术的主要应用之一。
光伏水泵可广泛应用于众多领域，偏远地区用水、灌溉、蓄电等。
它具有无污染、少维修、不消耗其他能源等优点，得到人们的充分肯定。
本论文主要的研究内容和结论如下：（1）讲述光伏水泵的原理，分析了泵站设计的一般要求和技术要求。
（2）泵站建设的条件分析和性能参数如扬程、流量的设计。
（3）光伏水泵的设计方案，包括日照数据处理、光伏组件的特性分析计算、电流电压的大小确定等。
在设计一个光伏水泵系统时有两个很重要的原则，一是选用最合适的系统配件，二是系统配件间达到最佳匹配。
【关键词】光伏水泵；性能参数；扬程目录第1 章绪论. (1)第2 章光伏水泵简介. (2)2.1 光伏水泵的概述 (2)2.2 光伏水泵的背景 (2)2.3 光伏水泵的意义 (2)第3 章水泵系统. (4)3.1 系统组成及工作原理 (4)3.1.2 变频器主电路及硬件构成 (4)3.1.3 DC ／DC升压电路简述 (5)3.2 光伏水泵最大功率点跟踪(MPPT)设计. (6)3.3 系统的保护功能设计. (7)3.4 光伏水泵系统的几种结构形式 (8)第4 章光伏水泵系统设计. (9)4.1 需水量计算. (9)4.2 选择倾角并修正日照数据. (10)4.3 数据处理. (10)4.4 水泵的选择. (12)4.5 选择兼容的电动机 (13)4.6 求出子系统的负载曲线. (13)4.7 光伏系统的规格. (14)4.8 电压大小. (14)4.9 电流大小. (15)参考文献. (16)AbstractPhotovoltaic photovoltaic water pump is one of the main applications of.Photovoltaic water pumpi s widely applied in manya reas, remote areas, irrigation water, storage etc.. It has the advantages of no pollution, less repair, do not consume other energy a bit, have been fully affirmed. In this paper, the main research contents and conclusions are as follows:(1)Tells the story of photovoltaic water pump are analyzed the principle, general design requirements and technical requirements.(2)Pumping station construction condition analysis and parameters head, flow design.(3)The photovoltaic pump design, including the data processing, photovoltaic modules performance analysis, current and voltage size determination.In the design of a photovoltaic water pump system has two important principles, one is the most suitable system accessories choice, one is the matching system accessories.【key words 】Photovoltaic pump ；Performance parameters ；Lift第 1 章绪论光伏水泵亦称太阳能水泵，主要由光伏扬水逆变器和水泵组成。
太阳能热水器的供水系统配置和循环水处理方法太阳能热水器是一种利用太阳能将水加热的设备，它在现代家庭中得到了广泛应用。
而太阳能热水器的供水系统配置和循环水处理方法则是保证其正常运行和延长使用寿命的重要环节。
一、供水系统配置太阳能热水器的供水系统配置是指将太阳能热水器与家庭自来水系统相连接的过程。
首先，我们需要确保太阳能热水器的安装位置能够接收到充足的阳光，以保证其正常工作。
其次，我们需要将太阳能热水器与家庭自来水系统相连接，一般采用冷热水交替供水方式。
这种方式可以确保太阳能热水器在阳光充足时将水加热，而在阳光不足时则由家庭自来水系统供水。
为了确保供水系统的正常运行，我们还需要配置一些附属设备，如水泵、水箱和阀门等。
水泵的作用是将自来水送入太阳能热水器中进行加热，同时将加热后的热水送入家庭自来水系统中供应给用户使用。
水箱则用于储存热水，以便在夜间或阳光不足时提供热水使用。
而阀门则用于控制水流的方向和流量，以便实现冷热水交替供水。
二、循环水处理方法太阳能热水器的循环水处理方法是指对循环水进行净化和保养的措施。
由于太阳能热水器在运行过程中，循环水会不断与外界接触，因此其中可能会含有一些杂质和细菌。
为了确保循环水的质量和卫生，我们需要采取一些措施进行处理。
首先，我们可以安装过滤器来过滤循环水中的杂质。
过滤器可以有效去除水中的悬浮颗粒和有机物，确保循环水的清洁。
其次，我们可以添加一些消毒剂来杀灭循环水中的细菌和病毒。
消毒剂可以有效预防细菌滋生和传播，保证循环水的卫生。
除此之外，我们还需要定期清洗和保养太阳能热水器的循环水系统。
定期清洗可以去除循环水系统中的污垢和沉积物，保持水流畅通。
同时，定期保养可以检查和维修循环水系统的各个部件，确保其正常运行。
总结起来，太阳能热水器的供水系统配置和循环水处理方法是保证其正常运行和延长使用寿命的重要环节。
通过合理配置供水系统和采取循环水处理措施，我们可以确保太阳能热水器能够充分利用太阳能将水加热，并且保证供水的质量和卫生。
光伏水泵工程方案1. 简介光伏水泵是利用太阳能光伏电池板将光能转换为电能，通过控制器和水泵将电能转换为机械能，以实现水泵的工作。
与传统的水泵相比，光伏水泵具有环保、节能、可靠性高等优势，因此在农村、荒漠地区、无电区域等地有着广泛的应用前景。
本文档将介绍光伏水泵工程的方案设计和实施流程。
2. 设计方案2.1 太阳能光伏电池板光伏水泵工程的核心是太阳能光伏电池板，它将太阳光转化为电能。
在设计中，需要考虑以下几个关键参数：•光伏电池板容量：根据实际用水需求和太阳辐射强度等因素确定光伏电池板的容量。
过小的容量会导致不能满足用水需求，过大的容量则会造成浪费。
•光伏电池板类型：常见的光伏电池板类型有单晶硅、多晶硅和非晶硅等，根据实际情况选择合适的类型。
•光伏电池板布局：要充分利用可用的阳光资源，需要合理布局光伏电池板。
一般采用倾斜角度可调整的支架，以便在不同季节和时间段上获得最佳太阳辐射。
2.2 控制器和逆变器光伏电池板通过充电控制器将电能储存在电池中，再通过逆变器将电能转换为交流电，供给水泵驱动器使用。
•充电控制器：充电控制器负责将光伏电池板输出的直流电能进行充电管理，保证电池的安全和寿命。
•逆变器：逆变器将电池输出的直流电转换为交流电，以便供给水泵驱动器使用。
同时，逆变器还需要具备过载、过压、欠压等保护功能。
2.3 水泵驱动器水泵驱动器是光伏水泵系统的关键部分，负责将电能转换为机械能，实现水泵的工作。
•驱动器类型：根据所需要的流量和扬程等要求，选择合适的水泵驱动器类型。
常见的有离心泵、深井泵、直流泵等。
•驱动器控制：通过控制器对水泵驱动器进行控制，实现启动、停止、定时等操作。
同时，控制器还可以根据光伏电池板输出的电量情况进行智能控制，使得系统能够稳定运行。
2.4 其他部分光伏水泵工程还需要考虑以下几个方面：•水池和输水管道：合理设计水池和输水管道，以有效储存和输送水资源。
•系统排水和排气：通过排水和排气系统，避免水泵驱动器和管道因水气积聚而损坏。
一、太阳能光伏交流水泵系统简介交流光伏水泵系统是接将太阳电池组件发出的直流电输入水泵逆变器进而驱动专用通用的交流水泵抽水的系统。
1.1 交流光伏水泵系统组成交流光伏水泵系统由太阳电池组件、水泵逆变器以及通用交流水泵组成，其示意图如下图所示。
1.2 交流光伏水泵优缺点优点：（1）适用性强：交流系列水泵可以抽污水也可以抽清水，耐酸性也强；（2）易于选型配套：交流系列水泵是通用标准型产品、容易选型、配套；（3）可靠性好：交流水泵过载能力强、使用寿命长；（4）可控性好：可以采用现在流行的变频技术进行调速，更好的保护水泵和最大程度利用太阳电池组件抽水。
缺点：效率较直流水泵系统低：因为它经过一次DC-AC的转换，不可避免的存在一些损耗；二、主要设备介绍2.1 光伏水泵逆变器本公司自主研发、外协生产，经多次试验运行稳定可靠。
VI最大功率点跟踪最大功率点跟踪（MPPT）算法，响应速度快，运行稳定性好，解决了传统MPPT方法在日照强度快速变化时跟踪效果差、运行不稳定甚至造成水锤危害的问题。
采用新型变频技术，保证水泵在日照较差的情况下也可工作，最大限度利用太阳电池阵列功率全数字式控制，具备全自动运行、数据存储以及完善的保护功能，完全可以做到无人值守。
基于开发环保型和经济型光伏产品的设计理念，以蓄水替代蓄电，无蓄电池装置，直接驱动水泵扬水，装置的可靠性高，同时大幅降低的建设和维护成本。
主电路采用智能功率模块，可靠性高，转换效率达97%。
可选配上下水位检测与控制电路产品图片：YC-3700光伏水泵逆变器图片技术参数：我公司自主研发的光伏水泵逆变器技术参数见下表：光伏水泵逆变器技术参数表三、太阳能光伏水泵系统方案2.2 系统配置及参考价格表2 1B系统配置表3系统简介多机系统是指系统中有多台水泵，可以采用单台大功率逆变器驱动多台水泵，也可采用多台功率相匹配的逆变器。
在流量要求大的场合，多机系统的运行具有更大的灵活性。
通过太阳电池阵列及水泵切换控制，日照充足时，所有水泵以MPPT方式运行；日照较弱时，关停部分水泵，太阳电池阵列集中为部分继续运行的水泵供电。
毕业设计（论文）题目光伏水泵系统设计摘要地球环境由于燃烧大量矿物能源已经产生了明显的变化，人类的生存环境正在逐渐恶化。
减少传统能源的消耗、减少温室气体的排放和保护环境已经迫在眉睫。
太阳能是一种无污染、有极强的经济性的新能源。
由于太阳能能有效的解决资源和环境问题，其应用和普及越来越受到人们的重视。
光伏水泵技术是太阳能技术的一部分，由于其清洁无污染，不消耗燃料的特点，在人民生活供水和干旱地区农田灌溉方面有广阔的应用前景。
光伏水泵系统是直接利用太阳电池光生伏特效应发电，通过光伏阵列、控制器、电机、水泵等控制及执行环节来提水的系统。
本文论文的主要工作如下：(1) 了解光伏发电的基本原理，分析光伏水泵系统的原理与特性(2) 对光伏阵列进行建模与分析(3) 对最大功率跟踪方法进行详细的叙述，判断其优缺点，并利用MATLAB进行建模与仿真(4) 对光伏水泵系统进行分析和选型(5) 研究无刷直流电机的PWM控制、预定位起动方式。
关键词：光伏水泵系统最大功率跟踪无刷直流电机脉冲宽度调制(PWM)The design of solar Photovoltaic pump systemAbstractDue to the burning of fossil energy，the earth's environment has produced significant changes. The environment of human being is gradually deteriorated. Reducing tradition energy consumption，greenhouse gas emissions and protecting the environment have been imminent.Solar energy is a kind of new energy which has characteristic of no pollution and economy. Because of solar power can effectively solve the problem of resources and environment，people more and more get the attention of their application and popularize.Photovoltaic pump technology is a part of the solar technology.Owing to the feature of no pollution and no fuel consumption. Solar photovoltaic pump system has broad application prospects in the field of people's life for irrigation water and dry areas.The photovoltaic pump system uses photovoltaic panels which produce electricity directly from sunlight using silicon ceil and drive the pump through a series of new technologies such as photovoltaic array，control units，electronics，motors and different modern devices to bring up the water. This topic research of photovoltaic pump system drove by Brushless Direct Current Motor (BLDC).The main content in this paper is:(1)Learning the basic principles of photovoltaic energy generation. Analys- ing the principles and the characteristics of photovoltaic pump system.(2) Modeling and analysing the characteristics for photovoltaic array.(3) Accounting of the maximum power point tracking in detail and judging their's advantages and disadvantages .Using MATLAB software to modeling and simulation.(4) Analysis and selection the photovoltaic water pump system(5) Studying the brushless dc motor PWM control and Pre-setting startingThe key words Photovoltaic pump system maximum power point tracking Brushless Direct Current Motor Pulse Width Modulation(PWM)目录第一章绪论 (1)1.1 太阳能光伏发电发展现状 (1)1.2 光伏水泵系统的概况 (1)1.3 本论文的主要研究内容 (2)第二章光伏水泵系统的原理 (3)2.1 光伏水泵各组成部件 (3)2.2 太阳能电池阵列 (4)2.2.1 太阳电池分类 (4)2.2.2 太阳电池工作原理 (5)2.2.3 太阳电池的等效电路 (5)2.2.4 太阳电池的特性曲线 (6)2.2.5 太阳能电池的输出特性 (6)2.3 光伏水泵系统的最大功率跟踪控制(MPPT) (8)2.3.1 阵列的构成和搭建 (9)2.3.2 最大功率跟踪的意义及其实现方法 (10)2.4 光伏水泵系统电机研究 (12)2.4.1 电机的选择 (12)2.4.2 无刷直流电机结构 (13)2.5 光伏水泵 (13)2.5.1 光伏水泵的构成 (13)2.5.2 光伏水泵系统的配置估算 (16)2.6 光伏水泵系统的选型 (17)2.6.1 光伏水泵系统特点 (18)2.6.2 系统设计方案及报价 (19)2.6.3 设备选型 (19)第三章太阳能光伏水泵系统的控制 (24)3.1 光伏阵列控制的硬件电路 (24)3.2 无刷直流电机控制策略 (27)3.2.1 无位置传感器的无刷直流电机的转子位置检测 (27)3.2.2 无位置传感器的无刷直流电机的起动 (28)3.2.3 无刷直流电机的 PWM 控制策略 (28)第四章光伏水泵系统的仿真 (31)4.1 太阳能光伏阵列的仿真 (31)4.2 基于扰动观察法的光伏阵列仿真 (33)第五章结束语与展望 (36)5.1 总结及有待完善的问题 (36)5.2 对未来的展望 (36)参考文献： (37)致谢 (39)第一章绪论21世纪以来，能源与环境已经成为了人类面临的两大难题。
