太阳能光伏水泵的组成、特点太阳能光伏水泵的组成、特点？太阳能水泵特点：节能，1W内启动，宽电压，可增加过压，过流，温度、防空转等保护功能。
太阳能无刷泵，太阳能热泵，太阳能循环泵，太阳能喷泉水泵、太阳能增压泵，光伏太阳能水泵，宽电压循环水泵，3V\5V\12V/24/48V无刷水泵，太阳能潜水泵，太阳能微型水泵，太阳能灌溉直流水泵，太阳能鱼塘水泵，大流量直流水泵，分体式太阳能水泵，壁挂式太阳能水泵，平板式太阳能水泵。
太阳能光伏无刷直流水泵（磁力隔离泵）由泵体（隔离件），电机定子，轴，轴承和转子水叶（磁体和叶轮）几部分组成：磁体（钕铁硼永磁体）由稀土永磁材料制成的永磁体工作温度范围广（-45-400℃），矫顽力高，磁场方向具有很好的各向异性，在同极相接近时也不会发生退磁现象，是一种很好的磁场源。
隔离件在采用金属隔离套时，隔离套处于一个正弦交变的磁场中，在垂直于磁力线方向的截面上感应出涡电流并转化成热量。
涡流的表达式为：其中Pe-涡流；K—常数；n—泵的额定转速；T-磁传动力矩；F-隔套内的压力；D-隔套内径；一材料的电阻率；—材料的抗拉强度。
当泵设计好后，n、T是工况给定的，要降低涡流只能从F、D等方面考虑。
选用高电阻率、高强度的非金属材料制作隔离套，在降低涡流方面效果十分明显。
轴由于无刷直流磁力隔离泵是通过通电线圈带动转子旋转来工作的，旋转为了保持转子转动的平稳及噪音，采用高性能陶瓷轴与轴套配合，可以到达很高的精度，有效的减少了旋转阻力及噪音。
滚动轴承磁力泵滑动轴承的材料有工程塑料塑钢（POM）或陶瓷。
由于塑钢（POM）及陶瓷具有很好的耐热、耐腐蚀、耐摩擦性能，所以磁力泵的滑动轴承多采用工程陶瓷制作。
由于工程陶瓷很脆且膨胀系数小，所以轴承间隙不得过小，以免发生抱轴事故。
太阳能水泵的使用与维护技巧随着环保意识的不断提高，太阳能水泵作为一种清洁、可再生的能源设备，被越来越多的人所关注和使用。
它利用太阳能将水提升到需要的位置，广泛应用于农田灌溉、城市供水、工业用水等领域。
本文将介绍太阳能水泵的使用与维护技巧，帮助读者更好地了解和运用这一技术。
一、太阳能水泵的使用技巧1.选购合适的太阳能水泵在选择太阳能水泵时，需要考虑泵的功率、流量和扬程等参数。
根据实际需求，选购合适的太阳能水泵能够提高效率并节约能源。
同时，还要注意选择具有良好质量和售后服务的品牌，以确保设备的可靠性和使用寿命。
2.合理安装太阳能水泵太阳能水泵的安装位置应选择在阳光直射的地方，避免阴影遮挡。
同时，要确保太阳能板的角度和方向调整正确，以最大程度地吸收太阳能。
此外，还要注意将泵放置在平稳的基座上，防止震动和倾斜。
3.定期清洗太阳能水泵太阳能水泵使用一段时间后，会积累一定的灰尘和杂质，影响泵的工作效率。
因此，定期清洗太阳能水泵是必要的。
清洗时，可以使用软刷或清水轻轻擦拭太阳能板和泵体，注意不要用力过猛，以免损坏设备。
4.合理利用储水设施太阳能水泵通常会配备储水设施，用于存储水源以供日常使用。
在使用过程中，要合理利用储水设施，避免浪费和水源不足的情况发生。
可以根据实际需求，合理安排用水时间和用水量，节约水资源的同时，也能延长太阳能水泵的使用寿命。
二、太阳能水泵的维护技巧1.定期检查太阳能水泵定期检查太阳能水泵的各个部件是否正常运转，是否存在漏水、松动等问题。
特别是太阳能板和水泵连接处，要注意检查是否有松动或脱落的情况。
及时发现并解决问题，可以避免进一步损坏设备。
2.保持太阳能板清洁太阳能板是太阳能水泵的核心部件，其清洁程度直接影响到能源的吸收效率。
因此，要定期清洗太阳能板，保持其表面的干净和光滑。
在清洗时，可以使用软刷轻轻擦拭，避免使用硬物或化学物品，以免刮伤或损坏太阳能板。
3.注意防止冻结在寒冷的冬季，太阳能水泵易受到冻结的影响。
光伏水泵设计方案1. 引言光伏水泵是一种利用太阳能驱动的水泵系统，通过将光能转化为电能，驱动水泵进行水的抽取、输送和排放。
光伏水泵系统具有可再生能源、无污染和低维护等优点，在农业灌溉、农村生活用水和荒漠绿化等领域具有广泛的应用前景。
本文将介绍光伏水泵的设计方案，包括系统组成、关键技术和性能要求等内容。
2. 系统组成光伏水泵系统主要由光伏发电系统、电控系统和水泵组成。
2.1 光伏发电系统光伏发电系统是光伏水泵系统的核心部分，用于将太阳能转化为电能。
典型的光伏发电系统由太阳能电池板、光伏逆变器、电池组和电线等组成。
太阳能电池板负责将太阳能辐射转化为直流电能，光伏逆变器则将直流电能转化为交流电能，供给水泵使用。
电池组可以存储多余的电能，以便在夜晚或阴天继续驱动水泵。
2.2 电控系统电控系统主要负责控制光伏发电系统的运行状态和水泵的运转。
典型的电控系统由充电控制器、逆变控制器和水泵控制器组成。
充电控制器用于监测电池组的电荷状态，逆变控制器负责控制光伏逆变器的工作模式，水泵控制器用于控制水泵的启动、停止和运行时间等。
2.3 水泵水泵是光伏水泵系统的核心设备，用于抽取和输送水源。
根据具体的应用需求，可以选择不同类型的水泵，包括离心泵、柱塞泵和潜水泵等。
水泵的性能参数需要根据实际情况进行选定，包括流量、扬程和效率等。
3. 关键技术光伏水泵系统设计中的关键技术主要包括光伏发电系统设计、电控系统设计和水泵选择。
3.1 光伏发电系统设计光伏发电系统设计需要考虑太阳能电池板的类型和数量、光伏逆变器的容量和电池组的容量等。
合理的系统设计可以提高光伏发电系统的效率和可靠性。
3.2 电控系统设计电控系统设计需要考虑充电控制器、逆变控制器和水泵控制器的选择和配置。
合理的电控系统设计可以提高光伏水泵系统的性能稳定性和操作便捷性。
3.3 水泵选择水泵的选择要根据具体的抽水需求和地理条件进行，包括抽水量、扬程和水质要求等。
合适的水泵选择可以提高光伏水泵系统的抽水效率和可靠性。
系统组成及工作原理1．1 光伏水泵系统的结构图由图1可知，系统利用太阳电池阵列将太阳能直接转变成电能。
经过DC／DC升压，和具有TMPPT功能的变频器后输出三相交流电压驱动交流异步电机和水泵负载，完成向水塔储水功能。
其中主要包括4部分：太阳电池阵列；具有TMPPT功能的变频器；水泵负载；储水装置。
1．2 变频器主电路及硬件构成本系统所采用的主电路及硬件控制框图如图2所示。
主电路DC／DC部分采用性能优越的推挽正激式电路进行升压；DC／AC部分采用三相桥式逆变电路。
主功率器件采用ASIPM(一体化智能功率模块)PS12036，系统控制核心由16位数字信号控制器dsPIC30F2010构成。
外围控制电路包括阵列母线电压检测和水位打干检测电路。
系统首先通过初始设置的工作方式和PI参数工作，然后由MPPT子程序实时搜索出的电压值作为内环CVT的给定，通过PI 调节得到工作频率值，计算出PWM信号的占空比，实现光伏阵列的真正最大功率跟踪(TMPPT)，并保持异步电机的V／f比为恒值。
系统将MPPT和逆变器相结合，利用ASIPM模块自带的故障检测功能进行检测和保护，结构简单，控制方便。
1．2．1 DC／DC升压电路简述1．2．1．1主电路选择对于中小功率的光伏水泵来说，光伏阵列电压大都是低压(24v、36v、48V)，对于升压主电路的选择，人们一般选择推挽电路，因为推挽电路变压器原边工作电压就是直流侧输入电压，同时驱动不需隔离，因此比较适合输入电压较低的场合。
但是偏磁问题是制约其应用的一大不利因素，功率管的参数差异和变压器的绕制工艺都有可能使推挽电路工作在一种不稳定状态。
基于诸多因素的考虑，本系统采用了结构新颖的推挽正激电路，此电路拓扑不仅克服了偏磁问题，而且闭环控制也比较容易(二阶系统)。
1．2.l.2推挽正激电路简单分析推挽正激电路如图2所示，由功率管S1及S2，电容C8和变压器T组成，变压器T原边绕组N1及N2具有相同的匝数，同名端如图2所示。
光伏水泵方案1. 引言随着全球对可再生能源的重视和需求增加，光伏水泵作为一种使用光伏技术驱动的水泵系统逐渐受到关注。
光伏水泵方案能够利用太阳能光伏电池板将太阳能转换为电能，从而实现无需外部电源就能驱动水泵的功能。
本文将介绍光伏水泵方案的原理、组成部分以及应用领域。
2. 光伏水泵方案的原理光伏水泵方案的核心原理是利用光伏电池板将太阳能转换为电能，然后通过控制器将电能传输给水泵驱动器，最终驱动水泵工作。
光伏电池板通常由多个光伏电池组成，当太阳光照射到光伏电池板上时，光能被光伏电池吸收并转换为直流电能。
这些直流电能经过控制器处理后，将满足水泵正常运行所需的电能传输给水泵驱动器，从而带动水泵工作。
3. 光伏水泵方案的组成部分光伏水泵方案主要由以下几个组成部分组成：3.1 光伏电池板光伏电池板是光伏水泵方案的核心组件，它由多个光伏电池组成。
光伏电池通过吸收太阳光的能量将其转换为电能。
光伏电池板一般使用硅材料制作，其中夹层结构中的P型和N型硅层之间形成PN结，当太阳光照射到PN结上时，会产生电子与空穴对。
该电荷对会产生电流，从而形成直流电能。
3.2 控制器控制器是光伏水泵方案中起控制作用的关键设备。
它负责监测光伏电池板输出的电能并将其传输给水泵驱动器。
控制器通常具有多种功能，例如保护电池过充、过放、过流等，同时也能实现对水泵的控制与监测。
3.3 水泵驱动器水泵驱动器是将控制器传输过来的电能转换为机械能，驱动水泵工作的设备。
水泵驱动器可以根据水泵的不同需求，实现不同的运行方式和功能。
例如，它可以控制水泵的起停、调整水泵的流量和压力等。
3.4 水泵水泵是光伏水泵方案中的核心设备，它通过水泵驱动器的驱动来实现将水从低处抽取到高处的目的。
水泵的种类和参数根据具体的应用需求而定，可以是离心泵、深井泵等。
4. 光伏水泵方案的应用领域光伏水泵方案由于其可再生、环保的特点，在各个领域都得到了广泛应用。
以下是几个典型的应用领域：4.1 农业灌溉光伏水泵方案可以解决农业灌溉中的用水问题。
太阳能水泵的用途广泛，适用于住宅和商业用途以及农田灌溉。
它通过太阳能电池板吸收光能转化为电能，为整个系统提供动力电源，驱动水泵进行抽水。
太阳能水泵系统通常由太阳能电池组、太阳能扬水逆变器或控制器、水泵组成，其工作原理是利用太阳的能量来抽水，从而消除能源成本，提供更可行的选择。
太阳能水泵的优点包括安全可靠、节能环保、标准化程度高、安装维护简单、兼容性强，还可以实现无人值守、全自动运行等。
在缺电无电的偏远地区，太阳能水泵系统是一种有吸引力的供水手段。
此外，太阳能灌溉在贫困和偏远地区的应用有助于加速非洲国家和许多其他贫困偏远地区的农业发展。
综上所述，太阳能水泵具有广泛的应用前景，对于未来发展经济，尤其是发展干旱地区、偏远地区的农业经济具有重要意义。
太阳能光伏水泵的安装和调试过程随着环保意识的增强和可再生能源的发展，太阳能光伏水泵作为一种高效、环保的供水系统，受到越来越多人的关注和使用。
本文将介绍太阳能光伏水泵的安装和调试过程，以帮助读者更好地了解和应用这一技术。
1. 安装前的准备工作在安装太阳能光伏水泵之前，我们需要进行一些准备工作。
首先，确定水泵的安装位置，通常选择在光照充足的地方，避免阴影遮挡。
其次，准备好所需的材料和工具，包括太阳能光伏板、水泵、电缆、控制器等。
最后，确保安装地点的电源和水源供应充足，并做好防水和防雷的措施。
2. 安装太阳能光伏板太阳能光伏板是太阳能光伏水泵系统的核心部件，它将太阳能转化为电能供给水泵运行。
安装太阳能光伏板时，需要选择一个平整、稳固的支架，并确保光伏板朝向正南方，倾角与所在地的纬度相等，以获得最大的太阳能收集效率。
同时，要注意光伏板与支架之间的连接牢固可靠，以防止风吹动摇或倾斜。
3. 连接电缆和控制器在安装太阳能光伏水泵系统时，需要将太阳能光伏板与水泵通过电缆连接起来，并将其接入控制器。
电缆的选择要符合水泵系统的额定电流和电压要求，并且保证连接牢固、绝缘良好。
控制器是太阳能光伏水泵系统的智能调节装置，它能根据太阳能光伏板的输出电压和水泵的工作状态，自动调整水泵的运行频率和功率，以实现最佳的供水效果。
4. 安装水泵和水管安装太阳能光伏水泵时，需要选择一个适合的位置，确保水泵与太阳能光伏板之间的距离尽量短，以减少输送过程中的能量损失。
水泵的安装要牢固可靠，避免振动和噪音。
同时，要根据实际需求选择合适的水管和接头，确保水泵与供水点之间的连接畅通无阻。
5. 调试太阳能光伏水泵系统安装完成后，需要进行太阳能光伏水泵系统的调试工作。
首先，确保太阳能光伏板正常工作，观察电压和电流的输出情况。
然后，打开水泵开关，观察水泵是否正常运转，并注意水流的流量和压力。
如果发现异常情况，可以通过控制器进行调节，如调整水泵的运行频率或功率，以达到最佳的供水效果。
太阳能水泵工作原理
太阳能水泵的工作原理是太阳能电池在光照下将光能转换成电能，并通过控制器把电能转变成机械能，驱动水泵工作。
太阳能电池板在太阳光下被照射后，在光电效应的作用下产生电子流，使太阳能电池的两端产生电压，通过控制器对电压进行变换，使之达到所需的直流电压。
同时将直流电能转换成与之相适应的交流电能。
这种现象叫做光电效应。
光电效应只发生在光照物体上，当光照强度降低时，半导体材料的电阻率随之降低，当光照消失时，电阻率随之恢复正常。
所以光能也可以用来发电。
在光伏发电中，把太阳能电池板做成一个半导体器件，当太阳光照射到太阳能电池板上时，一部分光能被吸收转化为电能；当有电流通过时，就会产生电压和电流。
直流电通过控制器送到动力蓄电池中储存起来；当需要用电时，控制器控制动力蓄电池将储存的直流电变成交流电输出。
在蓄电池中储存的电能就是太阳能电池板转化出来的电能。
它经过逆变装置转换成高频交流电输出，通过控制电路送入交流电机中带动水泵工作。
—— 1 —1 —。

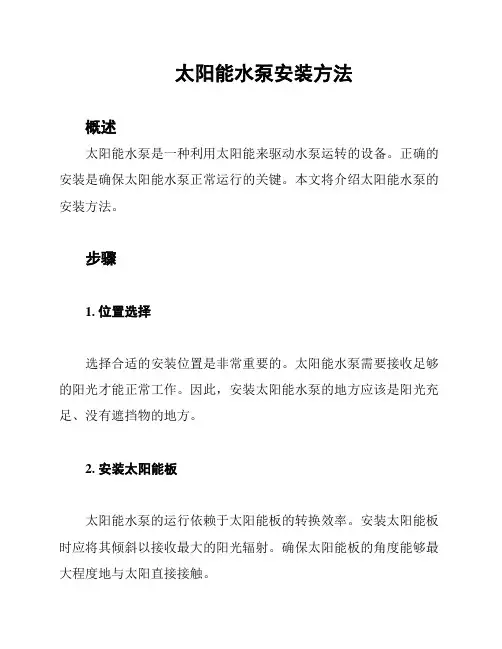

太阳能水泵安装方法
概述
太阳能水泵是一种利用太阳能来驱动水泵运转的设备。
正确的安装是确保太阳能水泵正常运行的关键。
本文将介绍太阳能水泵的安装方法。
步骤
1. 位置选择
选择合适的安装位置是非常重要的。
太阳能水泵需要接收足够的阳光才能正常工作。
因此，安装太阳能水泵的地方应该是阳光充足、没有遮挡物的地方。
2. 安装太阳能板
太阳能水泵的运行依赖于太阳能板的转换效率。
安装太阳能板时应将其倾斜以接收最大的阳光辐射。
确保太阳能板的角度能够最大程度地与太阳直接接触。
3. 连接管道
将太阳能水泵与水源进行连接。
确保连接管道的密封性，以防止水泄漏。
太阳能水泵通常会有一个进水管和一个出水管，连接时要确保接口紧固，并且没有漏水。
4. 安装水泵控制器
太阳能水泵通常需要一个控制器来调节水泵的运行。
根据水泵的使用需求，安装适当的控制器。
确保控制器的电源与太阳能板的输出连接良好。
5. 连接电源
将太阳能水泵连接到电源。
根据太阳能水泵的电压和电源的要求，正确地连接电源线。
确保电源线的安全可靠，以避免电源故障或安全事故。
6. 测试运行
在安装完成后，进行测试运行以确保太阳能水泵正常工作。
检
查水泵的各个部分是否运转正常，检查是否有漏水现象。
如果发现
任何问题，及时进行修复。
总结
通过正确的安装，太阳能水泵可以正常运行并提供稳定的水源。
请按照以上步骤进行安装，并随时注意水泵的状态，以确保其正常
运行和维护。
课程设计说明书题目：太阳能光伏发电技术课程设计二级学院新能源科学与工程学院年级专业2011级光伏发电（2）班学号 1103030215学生姓名丁朝阳指导教师李玲教师职称讲师新余学院课程设计（论文）任务书二级学院：新能源科学与工程学院学号1103030215 学生姓名丁朝阳专业（班级）光伏发电设计题目太阳能光伏水泵产品的设计设计技术参数1、设计产品前期市场调研报告：主要包括市场现状、目前市场上该系列产品的设计特点及缺陷、优化改进的措施、市场开发前景等内容（含必要图片）。
2、光伏产品设计书：内容包括题目名称、正文、心得体会（,设计者对本设计的评述及通过设计的收获体会）、参考文献。
设计的光伏系统包括容量设计、各种关键设备的选型、及性价比分析（含必要设计图片）。
3、课程设计答辩：市场调研报告及设计书自我阐述3分钟，回答问题2分钟。
设计要求1、设计产品前期市场调研报告：逻辑清晰，层次分明，能够该反映光伏产品市场开发现状，与自身的专业知识紧密联系。
2、光伏产品设计书：能够用简洁的文字或清晰的图表来表达自己设计思想的能力；树立既考虑技术上的先进性又考虑经济上的合理性正确设计思想，并能够这种设计思想的指导下去分析和解决实际问题的能力；3、课程设计答辩：自我讲述条理清晰，重点突出，表现出良好的语言表达和组织能力；答辩思路清晰，反应敏捷，回答问题正确，知识面教宽。
工作量1.设计产品前期市场调研报告2.光伏产品设计书3.课程设计答辩工作计划参考资料指导教师签字教研室主任签字说明：此表一式叁份，学生、指导教师、二级学院各一份。
2013年 6 月 28 日新余学院课程设计评审意见表指导教师评语：成绩：（设计产品前期市场调研报告/满分20+光伏产品设计书/满分50）指导教师：2013年6月27 日答辩小组评语：成绩：（课程设计答辩成绩/满分30）评阅人：2013年6月28日项目课程总成绩：（设计产品前期市场调研报告+光伏产品设计书+课程设计答辩成绩）答辩小组成员签字：2013年6月28日新能源科学与工程学院太阳能光伏发电技术课程设计学院：新能源科学与工程学院专业班级： 11级光伏发电（2)班学生姓名：丁朝阳学号： 1103030215 指导教师：李玲实施时间：2013.6.17—2013.6.28项目课程成绩：（设计产品前期市场调研报告/满分20+光伏产品设计书/满分50）一、课程设计目的：课程设计是《太阳能光伏发电技术》课程的一个总结性教学环节，是培养学生综合运用本门课程及有关选修课程的基本知识去解决某一设计任务的一次训练。
在整个教学计划中，它也起着培养学生独立工作能力的重要作用。
课程设计不同于平时的作业，在设计中需要学生自己做出决策，即自己确定方案，选择流程，查取资料，进行过程和设备计算，并要对自己的选择做出设计和核算，经过反复的分析比较，择优选定最理想的方案和合理的设计。
所以，课程设计是培养学生独立工作能力的有益实践。
通过课程设计,学生应该注重以下几个能力的训练和培养：1. 查阅资料，选用公式和搜集数据(包括从已发表的文献中和从生产现场中搜集)的能力；2. 树立既考虑技术上的先进性又考虑经济上的合理性正确设计思想，在这种设计思想的指导下去分析和解决实际问题的能力；3. 用简洁的文字或清晰的图表来表达自己设计思想的能力。
二、课程设计日程安排：实施时间实习内容安排地点2013年6月17日讲座：如何查阅相关文献课程设计安排、要求等相关事项。
C多媒体2013年6月18日分小组布置设计产品前期市场调研主A教室2013年6月20日专业讲座：如何设计光伏系统C多媒体2013年6月21日上交光伏设计产品市场调研报告主A教室2013年6月21日分小组优化系统设计方案主A教室2013年6月27日上交光伏系统设计书，指导教师评定成绩主A教室2013年6月28日课程设计答辩主A教室三|、课程设计任务：1、设计产品前期市场调研报告2、光伏产品设计书3、课程设计答辩四、课程设计成绩本课程设计成绩的评定为百分制，其中设计产品前期市场调研报告满分20、光伏产品设计书满分50满分、课程设计答辩30分。
课程设计的总成绩=设计产品前期市场调研报告+光伏产品设计书+课程设计答辩成绩目录引言第一章太阳能光伏水泵的概述1.1 研究背景及意义1.2 太阳能光伏水泵的组成1.3 本章节所研究的内容1.4 设计产品的参数范围1.5 光伏水泵投资的经济预算与分析第二章太阳能直流水泵的计算2.1 25w直流水泵的相关计算数据2.2 蓄电池的选取及相关设计计算2.3 控制器的选取及相关计算2.4 太阳能电池的选取及相关计算2.5 产品设计成本的预算第三章太阳能水泵系统的保护功能设计3.1 过流和短路保护3.2 低日照保护总结参考文献：引言太阳能是一种取之不尽且清洁无污染的新能源，当前针对光伏并网和离网以及应用的产品越来越多地出现了，人们对光伏产品的认知度有了空前的提高，特别是当前光伏电池组件性价比到了非常合适的地步相关发电技术也在应用中日臻，系统建设成本显著的降低；然而，由于受限于相关政策的约束，光伏并网系统从建设到并网许可以及发电上网收费等环节都遇到很多困难，而离网或光伏应用产品则可以避开相关政策限制，光伏水泵系统就是其中伏应用产品，是将太阳能电池阵列产生的直流电转换成机械能再转换为水功率，最后通过管道和储水系统将地下或地表水搬运到人们需要的地方，为缺电、无电地区，提供人畜饮用水以及草原、牧场或其它作物的灌溉用水；或为在人居密集区域的供水设施供水或提供动力，因此具有巨大的推广应用意义和社会价值。
第一章太阳能光伏水泵的概述1.1 研究背景及意义近年来，随着全球“粮食问题”、“能源问题”的严重性不断提升，逐步被誉为解决有效耕地提高产量和用清洁能源替代化石能源的最为有效的产业整合产品。
成为把光伏产业与农业水利、荒漠治理、生活用水、城市水景等传统产业综合发展的新兴经济模式。
光伏水泵利用来自太阳的持久能源，日出而作，日落而歇，无需人员看管，不需要柴油、不需要电网，可与滴灌、喷灌、渗灌等灌溉设施配套应用，节水节能，可大幅降低使用化石能源电力的投入成本。
是全球“粮食问题”、“能源问题”综合系统解决方案的新能源、新技术应用。
光伏产品的应用：图 1.1图 1.21.2 太阳能光伏水泵的组成一、光伏水泵原理系统利用太阳电池阵列将太阳能直接转变成电能。
经过DC／DC升压，和扬水逆变器后输出三相交流电压驱动交流异步电机和水泵负载，完成向水塔储水功能。
二、光伏水泵组成“光伏水泵系统”亦称“太阳能光电水泵系统”，其基本原理是利用太阳电池将太阳能直接转换为电能，然后驱动各类电动机带动水泵从深井、江、河、湖、塘等水源提水。
其可用于家庭供水、水处理系统、滴灌、游泳池水循环、池塘进排水、农业灌溉、喷泉景观等。
光伏水泵系统全自动运行，无需人工值守，系统主要由光伏阵列、控制器、扬水逆变器和水泵等组成。
1、光伏阵列太阳能光伏阵列（也叫太阳能电池板）是太阳能发电系统中的核心部分，也是太阳能发电系统中价值最高的部分。
其作用是将太阳能转化为电能，或送往蓄电池中存储起来，或推动负载工作。
太阳能电池板的质量和成本将直接决定整个系统的质量和成本。
2、最大功率点跟踪控制器最大功率点跟踪控制器也是整个系统的重要部分。
由于光伏阵列输出特性的非线性，其输出受光照强度、环境温度和负载情况影响，在一定的光照强度和环境下，光伏阵列可以工作在不同的输出电压，但只有在某一输出电压时，光伏电池的输出功率才能达到最大值。
因此在太阳能光伏水泵系统中，要提高系统效率，必须实时检测光伏阵列的输出功率并调整光伏电池的工作点，使之始终工作在最大功率点附近，满足在不同太阳光照条件下，使太阳能尽量多的转化为电能，使水泵能高效和稳定的工作。
3、光伏扬水逆变器光伏扬水逆变器，英文为Solar Pumping Inverter，对太阳能光伏扬水系统（太阳能光伏水泵）的运行实施控制和调节，将太阳能阵列发出的直流电转换为交流电，驱动水泵，并根据日照强度的变化实时地调节输出频率,使输出功率接近太阳电池阵列的最大功率。
当日照很充足时，保证水泵的转速不超过额定转速；当日照不足时，根据设定最低运行频率是否满足，否则自动停止运行。
4、水泵：常规的为交流水泵和直流水泵，是将电能转换成机械能再到水势能的核心部件；1.3 本章节所研究的内容根据本学院对学生课程设计的要求，我们将在李玲老师的带领和指导下，设计出25W光伏水泵产品，并通过所学知识对该产品进行改进。
通过改进前后实验数据的变化，分析影响光伏水泵效率的因素。
1.4 设计产品的参数范围1 输出电压范围：12至24V2 额定输出功率：24W3 工作效率： 80%4 工作温度：25摄氏度5 功率因数：0.8左右1.5 太阳能光伏水泵经济投资预算随着各地政府的重视和推广，光伏水泵在山村供水、牲畜饮水、农田灌溉、草原畜牧、沙漠治理、生活用水及景观喷泉等已被广泛应用。
在一些没有电网覆盖的地区，饮水可以用太阳能水泵来保证。
其不但适用于各种地形，更因其维护简便、无需值守的特点受到青睐。
被人们称为“死亡之海”的塔克拉玛干沙漠地下有丰富的水资源，地上有丰富的太阳能资源。
利用光伏水泵来实施种植、养殖，实现变荒漠为良田，变沙漠为绿洲，复兴昔日的“丝绸之路”。
在经济上能实现持续发展的情况下，“再造楼兰”已不再是梦。
近年来，随着对新能源利用的不断提升，光伏水泵在市政工程、城市广场、宾馆饭店以及住宅社区的景观喷水系统中，得到了越来越多的应用，体现出新能源环保价值观，成为城市和企业的形象名片.第二章太阳能直流水泵的计算2.1 25W直流水泵的相关计算实验中水泵的主要参数：额定电压：12V额定电流：1A最大流量：3.0L/min水泵功率Pn=25W额定电压U=12V，设水泵的功率因数为cos φ=0.8效率η=80%电机的电阻0.5aR，，假定水泵按每天工作时间t=8h 连续工作时间T=1周计算，1千瓦时（KWh）=3.6兆焦（MJ）对于工作电压为12V的直流系统用Ah数表示一天八小时的耗电量E 则有以下计算：W=Pt (1)Pn=UnInηn (2)由1、2可得总功率：W1=Pt=25w×8h=0.2kwh=7.2×10^5j额定电流：In=Pn／Unηn=25W／12V×80%=2.604A查阅资料可知环境温度为30℃时明敷的BXL_500型截面为2.55mm的铝芯橡皮线的Ial=25A>In=2.604A,满足发条件。
因此导线截面积选择为A=2.5mm设输入功率为W2 则：W2=W1／cosaηn=72000／0.8×80%=1.125MJ用E表示水泵的日耗电量则有：E=8p／12=8×25=16.7ah／d水泵采用的是无刷直流电动机一台电动机要带动水泵工作，首先接通电源，从静止转动状态到稳定状态，这是电动机的启动过程。
