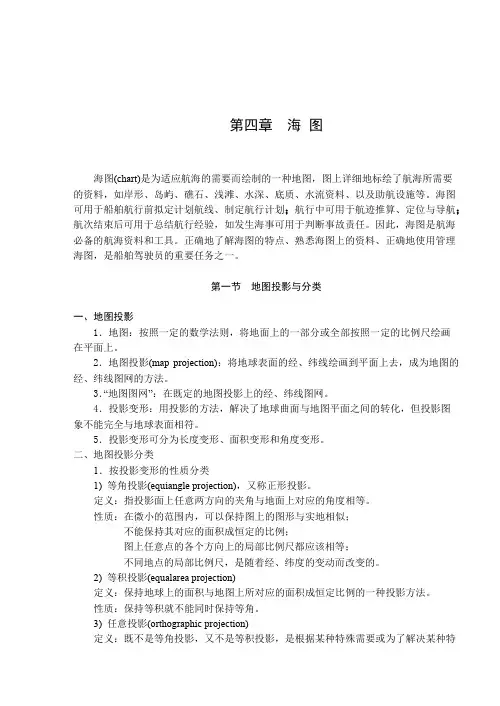

第四章海图海图(chart)是为适应航海的需要而绘制的一种地图，图上详细地标绘了航海所需要的资料，如岸形、岛屿、礁石、浅滩、水深、底质、水流资料、以及助航设施等。
海图可用于船舶航行前拟定计划航线、制定航行计划；航行中可用于航迹推算、定位与导航；航次结束后可用于总结航行经验，如发生海事可用于判断事故责任。
因此，海图是航海必备的航海资料和工具。
正确地了解海图的特点、熟悉海图上的资料、正确地使用管理海图，是船舶驾驶员的重要任务之一。
第一节地图投影与分类一、地图投影1．地图：按照一定的数学法则，将地面上的一部分或全部按照一定的比例尺绘画在平面上。
2．地图投影(map projection)：将地球表面的经、纬线绘画到平面上去，成为地图的经、纬线图网的方法。
3．“地图图网”：在既定的地图投影上的经、纬线图网。
4．投影变形：用投影的方法，解决了地球曲面与地图平面之间的转化，但投影图象不能完全与地球表面相符。
5．投影变形可分为长度变形、面积变形和角度变形。
二、地图投影分类1．按投影变形的性质分类1) 等角投影(equiangle projection)，又称正形投影。
定义：指投影面上任意两方向的夹角与地面上对应的角度相等。
性质：在微小的范围内，可以保持图上的图形与实地相似；不能保持其对应的面积成恒定的比例；图上任意点的各个方向上的局部比例尺都应该相等；不同地点的局部比例尺，是随着经、纬度的变动而改变的。
2) 等积投影(equalarea projection)定义：保持地球上的面积与地图上所对应的面积成恒定比例的一种投影方法。
性质：保持等积就不能同时保持等角。
3) 任意投影(orthographic projection)定义：既不是等角投影，又不是等积投影，是根据某种特殊需要或为了解决某种特定问题，而制作的一种地图投影方法。
如大圆海图。
2．按构制地图图网的方法分类1) 平面投影(plane projection)，又称方位投影∶定义：将地球表面上的经、纬线投影到与球面相切或相割的平面上去的投影方法；平面投影大都是透视投影，即以某一点为视点，将球面上的图象直接投影到投影面上去。

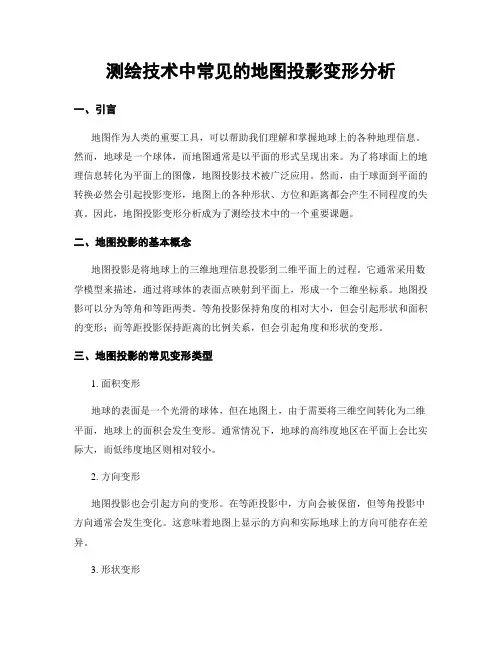

测绘技术中常见的地图投影变形分析一、引言地图作为人类的重要工具，可以帮助我们理解和掌握地球上的各种地理信息。
然而，地球是一个球体，而地图通常是以平面的形式呈现出来。
为了将球面上的地理信息转化为平面上的图像，地图投影技术被广泛应用。
然而，由于球面到平面的转换必然会引起投影变形，地图上的各种形状、方位和距离都会产生不同程度的失真。
因此，地图投影变形分析成为了测绘技术中的一个重要课题。
二、地图投影的基本概念地图投影是将地球上的三维地理信息投影到二维平面上的过程。
它通常采用数学模型来描述，通过将球体的表面点映射到平面上，形成一个二维坐标系。
地图投影可以分为等角和等距两类。
等角投影保持角度的相对大小，但会引起形状和面积的变形；而等距投影保持距离的比例关系，但会引起角度和形状的变形。
三、地图投影的常见变形类型1. 面积变形地球的表面是一个光滑的球体，但在地图上，由于需要将三维空间转化为二维平面，地球上的面积会发生变形。
通常情况下，地球的高纬度地区在平面上会比实际大，而低纬度地区则相对较小。
2. 方向变形地图投影也会引起方向的变形。
在等距投影中，方向会被保留，但等角投影中方向通常会发生变化。
这意味着地图上显示的方向和实际地球上的方向可能存在差异。
3. 形状变形球面到平面的投影过程会导致地图上的形状发生变形。
通常情况下，越靠近地图的中心地区，形状变形越小，而远离中心地区的地方形状变形越大。
4. 距离变形地图投影还会引起距离的变形。
在等角投影中，中心地区的距离会被保留，但远离中心地区的距离会被拉伸或压缩。
而在等距投影中，中心地区的距离会被拉伸或压缩，但远离中心地区的距离会被保留。
四、地图投影变形的影响地图投影变形对于地理信息的理解和分析具有一定程度的影响。
首先，地图投影的面积变形对于地理数据的统计和比较具有重要意义。
在进行面积比较时，需要注意不同地图投影所引起的面积变形，避免得出错误的结论。
其次，方向变形对于导航和测量等应用也有一定的影响。
地图投影分类与变换1.地图投影的分类投影的种类很多，分类方法不尽相同，通常采用的分类方法有两种：一是按变形的性质进行分类：二是按承影面不同（或正轴投影的经纬网形状）进行分类。
（1）按变形性质分类按地图投影的变形性质地图投影一般分为：等角投影、等（面）积投影和任意投影三种。
等角投影：没有角度变形的投影叫等角投影。
等角投影地图上两微分线段的夹角与地面上的相应两线段的夹角相等，能保持无限小图形的相似，但面积变化很大。
要求角度正确的投影常采用此类投影。
这类投影又叫正形投影。
等积投影：是一种保持面积大小不变的投影，这种投影使梯形的经纬线网变成正方形、矩形、四边形等形状，虽然角度和形状变形较大，但都保持投影面积与实地相等，在该类型投影上便于进行面积的比较和量算。
因此自然地图和经济地图常用此类投影。
任意投影：是指长度、面积和角度都存在变形的投影，但角度变形小于等积投影，面积变形小于等角投影。
要求面积、角度变形都较小的地图，常采用任意投影。
（2）按承影面不同分类按承影面不同，地图投影分为圆柱投影、圆锥投影和方位投影等（图1）。
图1 方位投影、圆锥投影和圆柱投影示意图①圆柱投影它是以圆柱作为投影面，将经纬线投影到圆柱面上，然后将圆柱面切开展成平面。
根据圆柱轴与地轴的位置关系，可分为正轴、横轴和斜轴三种不同的圆柱投影，圆柱面与地球椭球体面可以相切，也可以相割（图2a）。
其中，广泛使用的是正轴、横轴切或割圆柱投影。
正轴圆柱投影中，经线表现为等间隔的平行直线（与经差相应），纬线为垂直于经线的另一组平行直线（图2b）。
图2 圆柱投影的类型及其投影图形②圆锥投影它以圆锥面作为投影面，将圆锥面与地球相切或相割，将其经纬线投影到圆锥面上，然后把圆锥面展开成平面而成。
这时圆锥面又有正位、横位及斜位几种不同位置的区别，制图中广泛采用正轴圆锥投影（图3）。
在正轴圆锥投影中，纬线为同心圆圆弧，经线为相交于一点的直线束，经线间的夹角与经差成正比。

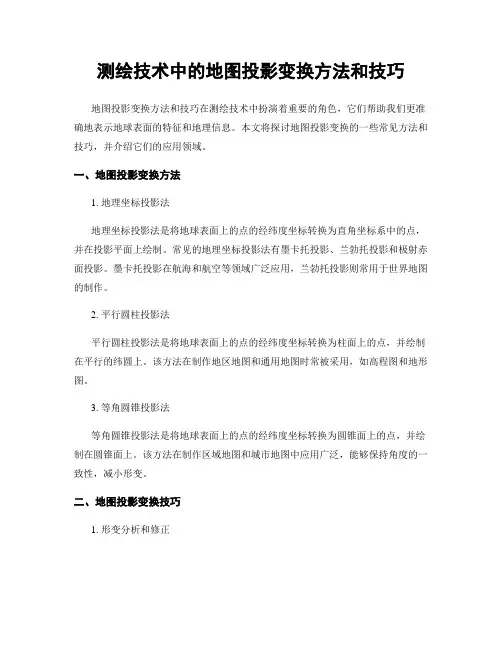

测绘技术中的地图投影变换方法和技巧地图投影变换方法和技巧在测绘技术中扮演着重要的角色，它们帮助我们更准确地表示地球表面的特征和地理信息。
本文将探讨地图投影变换的一些常见方法和技巧，并介绍它们的应用领域。
一、地图投影变换方法1. 地理坐标投影法地理坐标投影法是将地球表面上的点的经纬度坐标转换为直角坐标系中的点，并在投影平面上绘制。
常见的地理坐标投影法有墨卡托投影、兰勃托投影和极射赤面投影。
墨卡托投影在航海和航空等领域广泛应用，兰勃托投影则常用于世界地图的制作。
2. 平行圆柱投影法平行圆柱投影法是将地球表面上的点的经纬度坐标转换为柱面上的点，并绘制在平行的纬圆上。
该方法在制作地区地图和通用地图时常被采用，如高程图和地形图。
3. 等角圆锥投影法等角圆锥投影法是将地球表面上的点的经纬度坐标转换为圆锥面上的点，并绘制在圆锥面上。
该方法在制作区域地图和城市地图中应用广泛，能够保持角度的一致性，减小形变。
二、地图投影变换技巧1. 形变分析和修正地图投影变换过程中常伴随着形变，即在将地球表面上的曲面映射为平面时，无法完全保持角度、面积和距离的一致性。
因此，在投影变换前需要进行形变分析，并采取相应的修正措施。
常用的修正技巧有地理纠正、重心纠正和形变调和。
2. 数据采样和插值在地图投影变换中，数据的采样和插值是非常重要的环节。
采样是指根据原始数据的空间分布特征，选择一些具有代表性的点作为投影变换的参考点。
插值是指通过已知的参考点，推算并填充其他位置的数据，以完成整个地图的绘制。
三、地图投影变换的应用领域1. 地图制图和地图更新地图投影变换是制作地图的基础环节，它能够将地球表面的实际特征转化为平面上的图像，使得人们能够更直观地了解地理信息。
同时，地图投影变换也可应用于地图的更新，获取最新的地理数据并更新到地图上。
2. 地质勘探和开采地图投影变换在地质勘探和开采领域也有广泛的应用。
地质构造的识别和测量需要进行地图投影变换，以便更清晰地呈现地质特征和地下资源的分布。
地图投影的概念方法和变形及分类依据地图投影变形是球面转化成平面的必然结果，没有变形的投影是不存在的。
对某一地图投影来讲，不存在这种变形，就必然存在另一种或两种变形。
但制图时可做到:在有些投影图上没有角度或面积变形;在有些投影图上沿某一方向无长度变形。
一、地图投影的概念地球椭球体表面是个曲面，而地图通常是二维平面，因此在地图制图时首先要考虑把曲面转化成平面。
然而，从几何意义上来说，球面是不可展平的曲面。
要把它展成平面，势必会产生破裂与褶皱。
这种不连续的、破裂的平面是不适合制作地图的，所以必须采用特殊的方法来实现球面到平面的转化。
球面上任何一点的位置取决于它的经纬度，所以实际投影时首先将一些经纬线交点展绘在平面上，并把经度相同的点连接而成为经线，纬度相同的点连接而成为纬线，构成经纬网。
然后将球面上的点按其经纬度转绘在平面上相应的位置。
由此可见，地图投影就是研究将地球椭球体面上的经纬线网按照一定的数学法则转移到平面上的方法及其变形问题。
其数学公式表达为:χ=f1(λ，φ)y=f2(λ，φ)(2-1)根据地图投影的一般公式，只要知道地面点的经纬度(λ，φ)，便可以在投影平面上找到相对应的平面位置(χ，у)，这样就可按一定的制图需要，将一定间隔的经纬网交点的平面直角坐标计算出来，并展绘成经纬网，构成地图的"骨架"。
经纬网是制作地图的"基础"，是地图的主要数学要素。
二、地图投影的基本方法地图投影的方法，可归纳为几何透视法和数学解析法两种。
1.几何透视法几何透视法是利用透视的关系，将地球体面上的点投影到投影面(借助的几何面)上的一种投影方法。
如假设地球按比例缩小成一个透明的地球仪般的球体，在其球心或球面、球外安置一个光源，将球面上的经纬线投影到球外的一个投影平面上，即将球面经纬线转换成了平面上的经纬线。
几何透视法是一种比较原始的投影方法，有很大的局限性，难于纠正投影变形，精度较低。
地图投影分类在地图制图生产实践中，已经出现了许多种投影，为了便于研究和使用，有必要进行适当的分类。
按投影面分类前文提到了按投影面的形态不同而划分的三种投影：圆锥投影、圆柱投影和方位投影，这是我们在制图过程中经常遇到的三种投影方式。
圆锥投影：可以想象为用一个巨大的圆锥体罩住地球，把地表的位置投影到圆锥面上，然后沿着一条经线将圆锥切开展成平面。
圆锥体罩住地球的方式可以有两种情形：与地球相切（单割线）、与地球相割形成两条与地球表面相割的割线（双割线）。
圆柱投影：用一个圆柱体罩住地球，把地表的位置投影到圆体面上，然后将圆体切开展成平面。
圆柱投影可以作为圆锥投影的一个特例，即圆锥的顶点延伸到无穷远。
方位投影：以一个平面作为投影面，切于地球表面，把地表的位置投影到平面上。
方位投影也可以作为圆锥投影的一个特例，即圆锥的夹角为180度，圆锥变为平面。
按投影面与地球椭球体的相对位置分类根据投影面与地球椭球体的相对位置的不同，还可以将投影类型分为正轴投影、斜轴投影和横轴投影。
正轴投影：投影面的轴（圆锥圆柱的轴线，平面的法线）与地球椭球体的旋转轴重合。
也称正常位置投影，或称极投影。
斜轴投影：投影面的轴（圆锥圆柱的轴线，平面的法线）既不与地球椭球体的旋转轴重合也不与赤道面重合。
也称水平投影。
横轴投影：投影面的轴（圆锥圆柱的轴线，平面的法线）与地球赤道面重合。
也称赤道投影。
按投影后的几何变形分类按照投影后的几何变形分类可分三类：等角投影（正形投影）：地面上的任意两条直线的夹角，在经过地球投影绘制到图纸上以后，其夹角保持不变。
等面积投影：地面上的一块面积在经过地球投影绘制到图纸上以后，面积保持不变。
等距离投影：地面上的两个点之间的距离，在经过地球投影绘制到图纸上以后，距离保持不变。
实际上，有许多投影既不能保持等角又不能保持等面积，可以称之为任意投影。
在这类投影中，既有角度变形又有面积变形。
综上所述，投影名称可以结合上述三种分类方法（投影面形状、投影面与地球椭球体的位置、投影后的变形性质）加以命名。
§3 常见地图投影一.方位投影以平面为投影面，使平面与椭球体相切或相割，将球面上的经纬线网投影到平面上形成方位投影。
1、变形分布规律其等变形线是以投影中心为圆心的同心圆。
投影中心是没有变形的点，从投影中心向四周变形逐渐增大。
在投影平面上，由投影中心向各方向的方位角保持不变。
2、正轴方位投影切点在北极或南极，又叫极地投影。
经纬线形状：纬线为同心圆，经线为自圆心辐射的直线，其夹角等于经差。
在正轴投影中，因为经线和纬线正交，所以经纬线方向和主方向一致。
一般用于绘制南、北半球地图或北极、南极区域地图。
按变形性质又可以分为等积、等角、等距投影等。
1）正轴等角方位投影经纬线形状：纬线为同心圆，经线为自圆心辐射的直线，其夹角等于经差。
经线和纬线正交，所以经纬线方向和主方向一致。
在中央经线上纬线间隔自投影中心向外逐渐增大；经线夹角等于相应的经差。
投影变形情况：①无角度变形，任一点长度比相同，极值长度比相等（a=b），经纬线长度比相等(m=n)。
②微分圆投影后保持正圆性质。
③极点为投影中心，是无变形点，距投影中心愈远长度变形和面积变形愈大, 在投影边缘面积变形是中心的四倍。
2）正轴等距方位投影经纬线形状：纬线为同心圆，经线为自圆心辐射的直线，其夹角等于经差。
经线和纬线正交，所以经纬线方向和主方向一致。
经线投影后保持正长，所以投影后的纬线间距相等。
投影变形情况：①经线方向没有长度变形（m=1），各纬圈间的距离与实地相等。
②极点为投影中心，为无变形点。
③等变形线是以极点为中心的同心圆，距投影中心愈远角度变形和面积变形愈大。
等距切方位投影亦称波斯托等距方位投影。
3）正轴等积方位投影经纬线形状：纬线为同心圆，经线为自圆心辐射的直线，其夹角等于经差。
经线和纬线正交，所以经纬线方向和主方向一致。
在中央经线上纬线间隔自投影中心向外逐渐减小。
投影变形情况：①没有面积变形，面积比等于1，但角度变形较大②沿经线长度比大于1，沿纬线长度比小于1，两者互为倒数，面积比等于1。
