继电保护测试仪

继电保护测试仪使用安全注意事项
继电保护测试仪由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。

可完成现场大多数试验检定工作，可对各种继电器(如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等)及微机保护进行检定，并可模拟各种复杂的瞬时性、转换性故障进行整组试验。

1、为防止继电保护测试仪运行中机身感应静电，试验之前先通过接地端将主机可靠接地;
2、36V以上电压输出时应注意安全，防止触电事故的发生;
3、电压测试通道严禁短路，电流测试通道严禁开路，严禁将部的交直流电源引入到继电保护测试仪的电压源、电流源、外开出量输出插孔，否则有可能损坏继电保护测试仪;
4、为保证测试的准确性应将保护装置的外回路断开，且将电压的N与电流的N在同一点共地;
5、注意保持机箱侧面通风口的空气流动畅通，请不要遮挡通风口，以免影响散热;
6、在单相输出或并联输出大电流后，应保证继电保护测试仪至少有30秒钟的散热，再进行下一次试验;
7、试验过程中，请不要频繁开关电源，以免对继电保护测试仪造成损坏或测试精度降低;
8、试验过程中，如遇到异常情况，应立即切断电源;
9、切勿将继电保护测试仪露天放置而被雨水淋湿;。

继电保护测试仪校验周期及注意事项
继电保护测试仪采用高性能工控机作为控制微机，直接运行Window XP操作系统，装置面板带有大尺寸真彩色TFT显示器、装置前面板设有多个USB 口可方便地进行数据存取、数据通信和进行软件升级等。

继电保护测试仪的定检周期是怎样规定的呢
那么我们在进行微机继电保护测试仪的检验中需要注意些什么问题呢
我们在检验微机继电保护测试仪是，要主要防止损坏芯片的问题。

1、微机继电保护屏(柜)应该保证良好可靠的接地，接地电阻应该符合设计规定。

用使用交流电源的电子仪器(如示波器、频率计)
测量电路参数时，电子仪器测量端子与电源侧应绝缘良好，仪器外壳应与保护屏(柜)在同一点接触。

2、检验中不宜用电烙铁，如必须用电烙铁，应使用专用电烙铁，并将电烙铁与保护屏(柜)在同一接触点。

3、用手接触芯片的管脚时，应有防止人身静电损坏集成电路芯片的措施。

4、只有断开直流电源后才允许插、拔插件。

5、拔芯片应用专用起拔器，插入芯片应注意芯片插入方向，插入芯片应经第二人检验确认无误后，方可通电检验或使用。

6、测量绝缘电阻时，应拔出装有集成电路芯片的插件(光耦及电源插件除外)
精品资料欢迎下载。

继电保护测试仪差动保护试验操作方法图解继电爱护测试仪是一个新型的智能化测试仪器，它替代了以前用调压器和移相器组合而成的测试工具，具有体积小、重量轻、精度高、操作简洁等特点。

继电爱护测试仪现已广泛运用于线路爱护、主变差动爱护、励磁掌握等各个领域，变电站综合自动化已成为主流。

目前，国内厂家生产的继电爱护测试仪操作都很简洁，性价比也特别高。

下面我们就以市场上最受欢迎的华天电力HT-702微机继电爱护测试仪为例，来具体介绍它的差动爱护试验操作方法：继电爱护测试仪界面说明：差动试验中，装置从Ia、Ib端子输出两路电流，主要用于测试差动继电器。

Ia相作动作电流Idz，固定为基波，可变幅度。

Ib相作制动电流Izd，可设定为直流、基波、二次电流，可设定各次的幅值。

做差动继电器的比率制动特性时，在Izd的基波数值处设定制动电流值，做直流助磁特性时，在直流数值处设定电流值，做二次谐波制动特性时在二次电流处设定电流值。

Izd、Idz输出沟通时，最大电流30A；Izd输出直流时，最大电流10A。

继电爱护测试仪需要输入的各种设定量：Idz初值、变化步长、相位；Izd各次量的幅值、相位；手动变化/自动变化试验中可变化的变量为Idz幅值、Idz的相位。

开入量：测试时，被测元件的接点可接入任一路开关量输入端子中。

开出量：两路输出节点，一路跟踪试验的过程，在试验按下“开头”时闭合，试验“停止”时断开；另一路跟踪试验数据的变化，即在试验开头后第一次按动“▲”或“▲”按钮时闭合，试验“停止”时断开。

数据记录区：爱护动作、返回时除记录动作时间及返回时间外,又边两行显示依次为动作、返回时Idz、Izd的各次电流值。

数据设定完毕后，选定“确认”，屏幕将显示继电器接点状态图，选定“开头”即开头输出进行试验，试验中变化量可以自动变化也可手动变化，试验方法类同沟通试验。

当继电器接点动作及返回时，屏幕上测试记录区将显示被测继电器的动作时间和返回时间、Idz和Izd 的电流值。

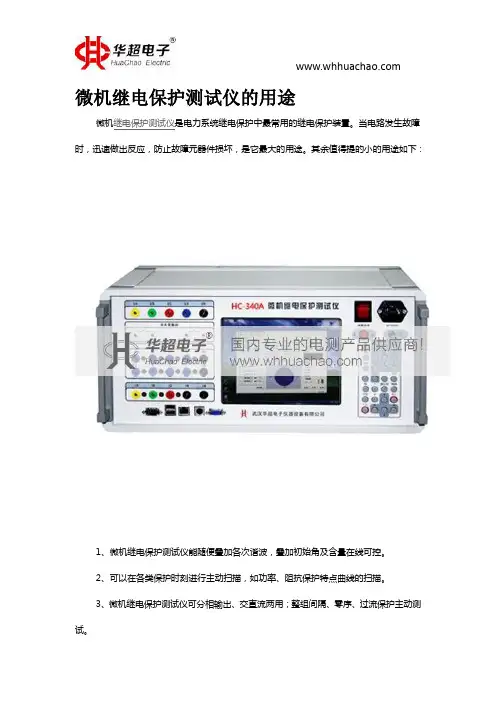

微机继电保护测试仪的用途
微机继电保护测试仪是电力系统继电保护中最常用的继电保护装置。

当电路发生故障时，迅速做出反应，防止故障元器件损坏，是它最大的用途。

其余值得提的小的用途如下：
1、微机继电保护测试仪能随便叠加各次谐波，叠加初始角及含量在线可控。

2、可以在各类保护时刻进行主动扫描，如功率、阻抗保护特点曲线的扫描。

3、微机继电保护测试仪可分相输出、交直流两用；整组间隔、零序、过流保护主动测试。

4、设置有专用低周单元，可进行低周低压减载保护测试。

5、整组传动，能摸拟各类简略或复杂的瞬时性，永远性，转换性故障，可在基波上叠加暂态直流分量。

6、二次调剂中所有单个元件的测试(电流、电压、时刻、差动、平衡、负序、间隔、功率标的方针、反时限、频率、同期、重合闸等继电器)。

7、用户可编程测试单元，以满足各种测试要求。

8、微机继电保护测试仪有电机失磁失步、反激磁、逆功率及同期等各类保护的测试。
