高中物理 2.7《闭合电路欧姆定律》检测题 新人教版选修3-1

人教版选修3-1《2.7 闭合电路的欧姆定律》同步练习卷（2）1. 如图所示电路中，电源内阻忽略不计．闭合电键，电压表示数为U，电流表示数为I；在滑动变阻器R1的滑片P由a端滑到b端的过程中（）A.U先变大后变小B.I先变小后变大C.U与I比值先变大后变小D.U变化量与I变化量比值等于R32. 阻值相等的四个电阻、电容器C及电池E（内阻可忽略）连接成如图所示电路．开关S断开且电流稳定时，C所带的电荷量为Q1；闭合开关S，电流再次稳定后，C所带的电荷量为Q2，Q1与Q2的比值为（）A.2 5B.12C.35D.233. 如图所示，电路中R1、R2均为可变电阻，电源内阻不能忽略，平行板电容器C的极板水平放置，闭合开关，电路达到稳定时，带电油滴悬浮在两板之间静止不动，如果仅改变下列某一个条件，油滴仍能静止不动的是（）A.增大R1的阻值B.增大R2的阻值C.增大两板间的距离D.断开开关S4. 已知两电源的电动势E1>E2，当外电路电阻为R时，外电路消耗功率正好相等．当外电路电阻降为R′时，电源为E1时对应的外电路功率P1，电源为E2时对应的外电路功率为P2，电源E1的内阻为r1，电源E2的内阻为r2．则（）A.r1>r2，P1>P2B.r1<r2，P1<P2C.r1<r2，P1>P2D.r1>r2，P1<P25. 将一电动势为E，内电阻为r的电池与电阻R连接，构成一个闭合电路，U外表示外电路电压，I表示电路中的电流，下列说法正确的是（）A.由U外=IR可知，外电压随I的增大而增大B.由U内=Ir可知，电源两端的电压随I的增大而增大C.由U外=E−Ir可知，电源两端的电压随电流I的增大而减小D.由P=IU可知，电源的输出功率P随电流I的增大而增大6. 如图所示的电路中，电阻R＝2Ω．断开S后，电压表的读数为3V（电压表为理想电压表）；闭合S后，电压表的读数为2V，则电源的内阻r为（）A.1ΩB.2ΩC.3ΩD.4Ω7. 按如图所示的电路连接各元件后，闭合开关S，L1、L2两灯泡都能发光。

2021年高中物理 2.7闭合电路的欧姆定律练习新人教版选修3-11.电源电动势ε内阻r向可变电阻R供电.关于路端电压，下列说法中正确的是( )A．因为电源电动势不变，所以路端电压也不变B．因为U=IR，所以当R增大时，路端电压也增大C．因为U=IR，所以当I增大时，路端电压也增大D．因为U=ε-Ir，所以当I增大时，路端电压下降2.在闭合电路中，下列叙述正确的是------( )A.闭合电路中的电流跟电源电动势成正比，跟整个电路的电阻成反比B.当外电路断开时，路端电压等于零C.当外电路短路时，电路中的电流趋近于E/rD.当外电阻增大时，路端电压也增大3.在闭合电路里，关于电源的电动势、内电压、外电压的关系下列说法正确的是（）A．若外电压增大，则内电压增大，电源电动势也会随之增大B若外电压减小，内电阻不变，内电压也就不变，电源电动势必然减小C．若外电压不变，则内电压减小，电源电动势也会随内电压减小D．若外电压增大，则内电压减小，电源的电动势始终等于二者之和4.一电池外电路断开时的路端电压为3V，接上8Ω的负载电阻后路端电压降为2．4V，则可以判定电池的电动势E和内电阻r为------------------------------------（）A．E=2．4V，r=1Ω B．E=3V，r=2ΩC．E=2．4V, r=2ΩD．E=3V, r=1Ω5.下列说法中正确的是------------------------------------------------( )A.闭合电路中，电流总是从高电势流向低电势B.闭合电路中，电流越大，电源输出功率越大C.闭合电路中，输出功率越大，电源效率越高D.闭合电路中，路端电压越高，电源效率越高6.在如图所示的电路里，r是电源的内阻，R 1和R2是外电路中的电阻，如果用P r、P1和P2分别表示电阻r、R1和R2上所消耗的功率，当R1=R2=r时，P r∶P1∶P2等于---------------------------（）A、1∶1∶1B、2∶1∶1C、1∶4∶4D、4∶1∶17.在右图所示电路中E为电源，其电动势E＝9.0v，内阻可忽略不计，AB为滑动变阻器。

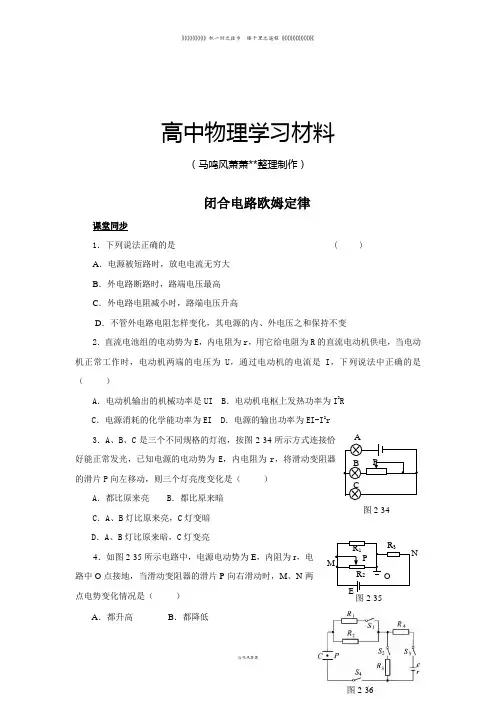

高中物理学习材料 （马鸣风萧萧**整理制作）闭合电路欧姆定律课堂同步1．下列说法正确的是 ( ) A ．电源被短路时，放电电流无穷大 B ．外电路断路时，路端电压最高 C ．外电路电阻减小时，路端电压升高D ．不管外电路电阻怎样变化，其电源的内、外电压之和保持不变2．直流电池组的电动势为E ，内电阻为r ，用它给电阻为R 的直流电动机供电，当电动机正常工作时，电动机两端的电压为U ，通过电动机的电流是I ，下列说法中正确的是 （ ）A ．电动机输出的机械功率是UIB ．电动机电枢上发热功率为I 2R C ．电源消耗的化学能功率为EI D ．电源的输出功率为EI-I 2r 3．A 、B 、C 是三个不同规格的灯泡，按图2-34所示方式连接恰好能正常发光，已知电源的电动势为E ，内电阻为r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是（ ）A ．都比原来亮B ．都比原来暗C ．A 、B 灯比原来亮，C 灯变暗D ．A 、B 灯比原来暗，C 灯变亮4．如图2-35所示电路中，电源电动势为E ，内阻为r ，电路中O 点接地，当滑动变阻器的滑片P 向右滑动时，M 、N 两点电势变化情况是（ ）A ．都升高B ．都降低A B CP图2-34 R 1 R 3 MOP NER 2 图2-35C ．M 点电势升高，N 点电势降低D ．M 点电势降低，N 点电势升高E ．M 点电势的改变量大于N 点电势的改变量5．如图2-36所示的电路中，电键S 1、S 2、S 3、S 4均闭合，C 是极板水平放置的平行板电容器，极板间悬浮着一油滴P ，欲使P 向下运动，应断开电键( )A ．S 1B ．S 2C ．S 3D ．S 46．如图2-37所示电路中，电源的总功率是40W ，R 1=4Ω，R 2=6Ω，a 、b 两点间的电压是4.8V ，电源的输出功率是37.6W 。

求电源的内电阻和电动势。

课后巩固1.电源电动势为ε，内阻为r ，向可变电阻R 供电.关于路端电压，下列说法中正确的是 ( )A ．因为电源电动势不变，所以路端电压也不变B ．因为U =IR ，所以当R 增大时，路端电压也增大C ．因为U =IR ，所以当I 增大时，路端电压也增大D ．因为U =ε-Ir ，所以当I 增大时，路端电压下降2．一个电源分别接上8Ω和2Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为 （ ）A ．1ΩB ．2ΩC ．4ΩD ．8Ω3.如图2-38所示电路中，电池内阻符号为r ，电键S 原来是闭合的.当S 断开时，电流表 ()A ．r =0时示数变大，r ≠0时示数变小B ．r =0时示数变小，r ≠0时示数变大C ．r =0或r ≠0时，示数都变大D ．r =0时示数不变，r ≠0时示数变大4.甲、乙、丙三个灯泡，按图2-39方式连接到电池组上，如果丙灯泡处发生短路，某同学对电路各部分发生的变化作了如下推测(设各灯灯丝不被烧毁):①丙灯两端电压为零，②电池组的路端电压为零，R 11 REa b 图2-37图2-38图2-39③甲灯变得更亮，④乙灯变得更亮，其中 ()A ．只有①、③正确B ．只有②、③止确C ．只有③、④正确D ．只有①、②正确5.如图2-40所示，电源的电动势和内阻分别为E 、r ，在滑动变阻器的滑片P 由a 向b 移动的过程中，电流表、电压表的示数变化情况为A ．电流表先减小后增大，电压表先增大后减小B ．电流表先增大后减小，电压表先减小后增大C ．电流表一直减小，电压表一直增大D ．电流表一直增大，电压表一直减小6.如图2-41所示电路中，电阻R 1=8Ω.当电键S 断开时，电压表的示数为5.7V ，电流表的示数为0.75A ，电源总功率是9W ；当电键S 闭合时，电压表的示数为4V .若电键断开和闭合时电源内部损耗的电功率之比是9:16，求电源的电动势和电阻R 2、R 3.7.如图2-42所示是对蓄电池组进行充电的电路.A 、B 两端接在充电机的输出端上，蓄电池组的内阻r =20Ω，指示灯L 的规格为“6V ，3W ”.当可变电阻R 调到20Ω时，指示灯恰能正常发光，电压表示数为52V (设电压表内阻极大)，试求:(1)蓄电池组的总电动势.(2)充电机的输出功率.(3)对蓄电池组的输入功率.(4)充电机的充电效率.提速训练1．如图2-43所示所示电路，电流表A 1和A 2为两个相同的毫安表，当电路两端接入某一恒定电压的电源时，A 1的示数为3mA ,A 2的示数为2mA 。

高中物理2.7闭合电路的欧姆定律自我小测新人教版选修3-1编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（高中物理2.7闭合电路的欧姆定律自我小测新人教版选修3-1）的内容能够给您的工作和学习带来便利。

同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。

本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为高中物理2.7闭合电路的欧姆定律自我小测新人教版选修3-1的全部内容。

闭合电路的欧姆定律夯基达标1。

在闭合电路中，下列叙述正确的是（)A.当外电路断开时，路端电压等于零B。

闭合电路的电流跟电源的电动势成正比，跟内外电路的电阻之和成反比C.当外电路短路时,电路中的电流趋近于无穷大D.当外电阻增大时，路端电压将增大2。

电源电动势为E,内阻为r，向可变电阻R供电。

关于路端电压，下列说法中正确的是( ) A。

因为电源电动势不变，所以路端电压也不变B。

因为U＝IR，所以当R增大时，路端电压也增大C.因为U＝IR，所以当I增大时,路端电压也增大D。

因为U＝E–Ir,所以当I增大时，路端电压下降3。

一个电源分别接上8Ω和2 Ω的电阻时，两电阻消耗的电功率相等，则电源内阻为( ）A.1 Ω B.2 Ω C.4 Ω D.8 Ω4。

如图，电源的内阻不可忽略。

已知定值电阻R1＝10Ω，R2＝8Ω.当电键S接位置1时，电流表的示数为0.20A.那么当电键S接位置2时,电流表的示数可能是下列的哪些值 ( )A。

0。

28 A B.0.25 AC。

0.22 A D.0。

19 A5.如图所示,电源电动势为E,内阻为r.当滑动变阻器R′的滑动片向右滑动时，以下结论正确的是( )A.R1两端的电压增大B.流过电源的电流增大C。

内阻r的功率增大D.变阻器R′两端的电压增大6。
