高中物理选修3-1第一章c卷 测试题及答案 2

第一章综合能力测试本卷分第Ⅰ卷(选择题)和第Ⅱ卷(非选择题)两部分。

满分100分，时间90分钟。

第Ⅰ卷(选择题共40分)一、选择题(共10小题，每小题4分，共40分，在每小题给出的四个选项中，第1～6小题只有一个选项符合题目要求，第7～10小题有多个选项符合题目要求，全部选对的得4分，选不全的得2分，有选错或不答的得0分)1．(河南省实验中学2013～2014学年高二上学期期中)冬天当我们脱毛线衫时，静电经常会跟你开个小玩笑。

下列一些相关的说法中正确的是()A．在脱衣过程中，内外衣间摩擦起电，内衣和外衣所带的电荷是同种电荷B．在脱衣过程中，有时会听到“啪”的声音，这是由于内外衣服上电荷放电引起的C．如果内外两件衣服可看作电容器的两极，并且在将外衣脱下的某个过程中两衣间电量一定，随着两衣间距离的增大，两衣间电容变小，则两衣间的电势差也将变小D．脱衣时如果人体带上了电，当手触摸金属门把时，一定会有电流通过金属门把流入大地，从而造成对人体轻微的电击答案：B解析：摩擦起电使相互摩擦的两个物体带上等量异种电荷，A错。

若将内外衣视为电容器，可以认为摩擦起电后电荷量不变，当距离增大的过程中，电容变小，电势差增大，选项C错误。

当人因脱衣服时带上电，与金属门把接近时会使空气电离而放电，所以选项D不正确。

正确选项为B。

2．(浙江省2013～2014学年高二6月学业水平测试)在如图所示的四种电场中，分别标记有a、b两点。

其中a、b两点的电势相等，电场强度相同的是()A．甲图中与点电荷等距的a、b两点B．乙图中两等量异号电荷连线的中垂线上与连线等距的a、b两点C．丙图中两等量同号电荷连线的中垂线上与连线等距的a、b两点D．丁图中匀强电场中的a、b两点答案：B解析：甲图中场强大小相同，方向不同，电势φa＝φb。

乙图中场强大小、方向皆相同，电势φa＝φb。

丙图中场强大小相同，方向相反，电势φa＝φb。

丁图中场强大小，方向皆相同，电势φa<φb。

第一章：静电场经典题目检测(90分钟共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a，带电小球b固定在绝缘水平面上，可能让轻绳伸直且a球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M点以相同的速度飞出a、b两个带电粒子，a、b的运动轨迹如图中的虚线所示(a、b只受电场力作用)，则( )A．a一定带正电，b一定带负电B．电场力对a做正功，对b做负功~C．a的速度将减小，b的速度将增大D．a的加速度将减小，b的加速度将增大3．如图，在场强为E的匀强电场中有一个质量为m的带正电小球A悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A．mgEB．3mgEC．2mgED．mg2E4．一带电粒子从某点电荷电场中的A点运动到B点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A．该电场是某正点电荷电场B．粒子的速度逐渐增大;C．粒子的加速度逐渐增大D．粒子的电势能逐渐增大5．位于A、B处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A．a点和b点的电场强度相同B．正电荷从c点移到d点，电场力做正功C．负电荷从a点移到c点，电场力做正功D．正电荷从e点沿图中虚线移到f点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O点，小球在竖直平面内做匀速圆周运动，最高点为a，最低点为b，不计空气阻力，则( )（A．小球带负电B．电场力跟重力平衡C．小球在从a点运动到b点的过程中，电势能减小D．小球在运动过程中机械能守恒7．如图所示的匀强电场E的区域内，由A、B、C、D、A′、B′、C′、D′作为顶点构成一正方体空间，电场方向与面ABCD垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功—C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

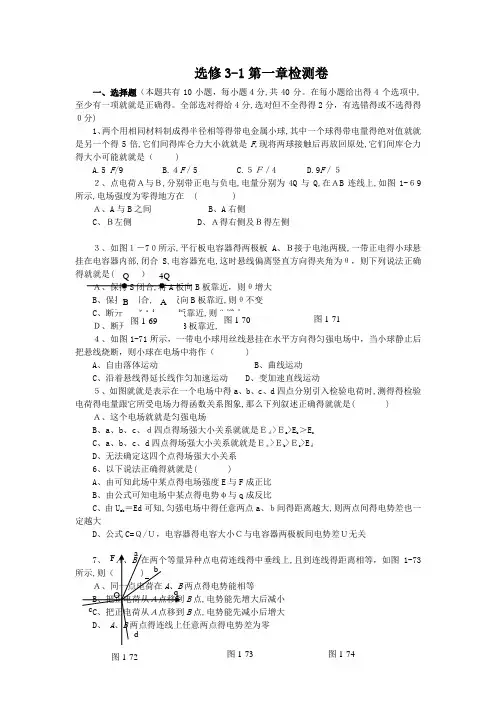

选修3-1第一章检测卷一、选择题（本题共有10小题，每小题４分,共40分。

在每小题给出得4个选项中,至少有一项就就是正确得。

全部选对得给4分,选对但不全得得2分，有选错得或不选得得０分)1、两个用相同材料制成得半径相等得带电金属小球,其中一个球得带电量得绝对值就就是另一个得5倍,它们间得库仑力大小就就是F ,现将两球接触后再放回原处,它们间库仑力得大小可能就就是（ )A.5 F /9B.４F ／5C.５Ｆ／4D.9F ／５２、点电荷Ａ与Ｂ,分别带正电与负电,电量分别为4Q 与Q,在ＡB 连线上,如图1-６9所示,电场强度为零得地方在 ( )Ａ、A 与B 之间 B 、A 右侧C 、Ｂ左侧D 、Ａ得右侧及Ｂ得左侧３、如图１－7０所示,平行板电容器得两极板A 、Ｂ接于电池两极,一带正电得小球悬挂在电容器内部,闭合S,电容器充电,这时悬线偏离竖直方向得夹角为θ，则下列说法正确得就就是( ） Ａ、保持S 闭合,将A 板向B 板靠近，则θ增大B 、保持S 闭合,将Ａ板向B 板靠近,则θ不变 C 、断开S,将A 板向B 板靠近,则θ增大 Ｄ、断开Ｓ，将A 板向B 板靠近,则θ不变４、如图1-71所示，一带电小球用丝线悬挂在水平方向得匀强电场中，当小球静止后把悬线烧断，则小球在电场中将作（ )A 、自由落体运动B 、曲线运动C 、沿着悬线得延长线作匀加速运动D 、变加速直线运动５、如图就就是表示在一个电场中得a 、b 、c 、d 四点分别引入检验电荷时,测得得检验电荷得电量跟它所受电场力得函数关系图象,那么下列叙述正确得就就是( ) Ａ、这个电场就就是匀强电场B 、a 、b 、c 、ｄ四点得场强大小关系就就是Ｅｄ>Ｅa >E b ＞E cC 、a 、b 、c 、d 四点得场强大小关系就就是Ｅａ>Ｅb >Ｅc >E ｄD 、无法确定这四个点得场强大小关系6、以下说法正确得就就是( )A 、由可知此场中某点得电场强度E 与F 成正比B 、由公式可知电场中某点得电势φ与q 成反比C 、由U ab ＝Ed 可知,匀强电场中得任意两点a 、ｂ间得距离越大,则两点间得电势差也一定越大D 、公式C=Ｑ/Ｕ，电容器得电容大小Ｃ与电容器两极板间电势差Ｕ无关,且到连线得距离相等，如图1-73两点得电势能相等 B 点,电势能先增大后减小B 点,电势能先减小后增大图1-69 B AQ 4Q图1-70 图1-71 图1-72 图２ 图1-73 图1-748、一个电子在电场中A 点具有80ｅV 得电势能，当它由A 运动到B 克服电场力做功30eV ，则( )A 、电子在Ｂ点得电势能就就是50ｅＶB 、电子得电势能增加了30eVＣ、B 点得电势为110V Ｄ、B 点得电势为-1１0V９、如图1-74所示,实线就就是一个电场中得电场线，虚线就就是一个负检验电荷在这个电场中得轨迹,若电荷就就是从a 处运动到b 处，以下判断正确得就就是（ ）A 、电荷从a 到b 加速度减小B 、ｂ处电势能大C 、b 处电势高D 、电荷在ｂ处速度小10、如图１－75所示,质量为m,带电量为q 得粒子,以初速度ｖ0,从A 点竖直向上射入真空中得沿水平方向得匀强电场中,粒子通过电场中B 点时,速率v Ｂ=2ｖ0,方向与电场得方向一致,则A ，B 两点得电势差为:( )二、填空题（本大题共1５分,把答案填在题中得横线上或按题目得要求作答) 1１、氢原子中电子绕核做匀速圆周运动，当电子运动轨道半径增大时,电子得电势能 , 电子得动能增 , 运动周期 、(填增大、减小、不变)1２、如图1-７6所示,两平行金属板间电场就就是匀强电场,场强大小为１、0×10４V/ｍ,A 、B 两板相距1c ｍ,C 点与A 相距0.4cm ，若B 接地,则A 、C 间电势差U AC ＝____,将带电量为－1、0×１0－12C 得点电荷置于C 点,其电势能为___＿ 、13、带正电1、０×1０－3Ｃ得粒子,不计重力,在电场中先后经过A 、B 两点,飞经A 点时动能为10J,飞经B 点时动能为４J,则带电粒子从A 点到B 点过程中电势能增加了＿_____,AB 两点电势差为____、三、计算题(本大题共45分, 解答应写出必要得文字说明、方程式与重要演算步骤、只写出最后答案得不能得分。

《静电场》单元检测题一、单选题1.在静电场中，将一正电荷从a点移到b点，电场力做了负功，则( )A．b点的电场强度一定比a点大B．电场线方向一定从b指向aC．b点的电势一定比a点高D．该电荷的动能一定减小2.电场中等势面如图所示，下列关于该电场描述正确的是( )A．A点的电场强度比C点的小B．负电荷在A点的电势能比在C点的电势能大C．电荷沿等势面AB移动的过程中，电场力始终不做功D．正电荷由A移动到C，电场力做负功3.将带电量为Q和﹣3Q的可视为点电荷小球放在相距一定距离时，其相互作用力为F，则将两小球接触后放回原地，此时的相互作用力变为（）A． B． C． D．4.如图所示，光滑绝缘半球形的碗固定在水平地面上，可视为质点的带电小球1、2的电荷分别为Q1、Q2，其中小球1固定在碗底A点，小球2可以自由运动，平衡时小球2位于碗内的B位置处，如图所示．现在改变小球2的带电量，把它放置在图中C位置时也恰好能平衡，已知AB弦是AC弦的两倍，则( )A．小球在C位置时的电量是B位置时电量的一半B．小球在C位置时的电量是B位置时电量的四分之一C．小球2在B点对碗的压力大小等于小球2在C点时对碗的压力大小D．小球2在B点对碗的压力大小大于小球2在C点时对碗的压力大小5.两个等量正点电荷固定于光滑水平面上，其连线中垂线上有A、B、C三点，如图甲所示．一个电荷量为2 C、质量为1 kg的小物块从C点由静止释放，其运动的v－t 图象如图乙所示，其中B点处为整条图线切线斜率最大的位置(图中标出了该切线)．则下列说法正确的是( )A．B点为中垂线上电场强度最大的点，场强E＝2 V/mB．由C到A的过程中物块的电势能先减小后增大C．从C到A电势逐渐升高D．A、B两点电势差UAB＝－5 V6.关于匀强电场场强和电势差的关系，下列叙述正确的是( )A．在相同距离的两点上，电势差大的其场强也必定大B．电场强度越大的地方，电势越高，任意两点间的电势差越大C．沿不垂直于电场线方向任意一条直线上相同距离上的电势差必相等D．电势降低的方向一定是场强方向7.在电场中( )A．某点的电场强度大，该点的电势一定高B．某点的电势高，检验电荷在该点的电势能一定大C．某点的场强为零，检验电荷在该点的电势能一定为零D．某点的电势为零，检验电荷在该点的电势能一定为零8.电场中有A、B两点，一个点电荷在A点的电势能为1.2×10－8J，在B点的电势能为8.0×10－9J．已知A、B两点在同一条电场线上，如图所示，该点电荷的电荷量为1.0×10－9C，那么( )A．该电荷为负电荷B．该电荷为正电荷C．A、B两点的电势差UAB＝4.0 VD．把电荷从A移到B，电场力做功为W＝4.0 J9.如图所示，平行等距的竖直虚线为某一电场的等势面，一带负电的微粒以一定初速度射入电场后，恰能沿直线PQ运动，由此可知( )A．该电场一定是匀强电场，且方向水平向左B．P点电势高于Q点的电势C．微粒从P点到Q点电势能减少，机械能增加D．微粒从P点到Q点，其动能与电势能之和保持不变10.如图所示，匀强电场场强E＝100 V/m，A、B两点相距10 cm，A、B连线与电场线的夹角为60°，则A、B间电势差UAB为( )A．－10 V B． 10 V C．－5 V D． 5 V11.某电场线分布如图所示，一带电粒子沿图中虚线所示途径运动，先后通过M点和N 点.以下说法正确的是（）A．M、N点的场强EM＞ENB．粒子在M、N点的加速度aM＞aNC．粒子在M、N点的速度vM＞vND．粒子带正电12.如图所示的匀强电场场强为103N/C，ab、cd平行于电场线，ac、bd垂直于电场线，ab＝cd＝4 cm，ac＝bd＝3 cm.则下述计算结果正确的是( )A．a、b之间的电势差为40 VB．a、c之间的电势差为50 VC．将q＝－5×10－3C的点电荷沿矩形路径abdca移动一周，电场力做的功是－0.25 JD．将q＝－5×10－3C的点电荷沿abd从a移到d，电场力做的功是0.25 J二、多选题13. 下列公式适用于任何电场的是( )A．W＝qU B．U＝Ed C．E＝ D．E＝k14. 由电场强度的定义式E＝可知，在电场中的同一点( )A．电场强度E跟F成正比，跟q成反比B．无论试探电荷所带的电荷量如何变化，始终不变C．电场强度为零，则在该点的电荷受到的静电力一定为零D．一个不带电的小球在该点受到的静电力为零，则该点的电场强度一定为零15. 下列关于电容器和电容的说法中，正确的是( )A．根据C＝可知，电容器的电容与其所带电荷量成正比，跟两板间的电压成反比B．对于确定的电容器，其所带电荷量与两板间的电压成正比C．无论电容器的电压如何变化(小于击穿电压且不为零)，它所带的电荷量与电压的比值都恒定不变D．电容器所带电荷量增加一倍，电容就增加一倍16. 如图所示，三条平行等间距的虚线表示电场中的三个等势面，电势分别为10 V、20 V、30 V，实线是一带电粒子(不计重力)在该区域内的运动轨迹，a、b、c是轨迹上的三个点，下列说法正确的是( )A．粒子在三点所受电场力不相等B．粒子可能先经过a，再到b，然后到cC．粒子三点所具有的动能大小关系为E kb＞E ka＞E kcD．粒子在三点的电势能大小关系为E pc＜E pa＜E pb17. 如图所示，虚线为某点电荷电场的等势面，现有两个比荷(即电荷量与质量之比)相同的带电粒子(不计重力)以相同的速率从同一等势面的a点进入电场后沿不同的轨迹1和2运动，则可判断( )A．两个粒子电性相同B．经过b、d两点时，两粒子的加速度的大小相同C．经过b、d两点时，两粒子的速率相同D．经过c、e两点时，两粒子的速率相同三、计算题18.如图所示，真空中，带电荷量分别为＋Q和－Q的点电荷A、B相距为r，则：(1)点电荷A、B在中点O产生的场强分别为多大？方向如何？(2)两点电荷连线的中点O的场强为多大？(3)在两点电荷连线的中垂线上，距A、B两点都为r的O′点的场强如何？19.如图所示，在场强E＝104N/C的水平匀强电场中，有一根长l＝15 cm的细线，一端固定在O点，另一端系一个质量m＝3 g、电荷量q＝2×10－6C的带正电小球，当细线处于水平位置时，小球从静止开始释放，g取10 m/s2.求：(1)小球到达最低点B的过程中重力势能、电势能分别变化了多少？(2)若取A点电势为零，小球在B点的电势能、电势分别为多大？(3)小球到B点时速度为多大？绳子张力为多大？20.如图所示，金属板A，B与电源相连，电源电压U＝2 V，AB板间距d＝5 cm，B板接地．在两板间有a、b、c三点，其连线组成一直角三角形，ab连线与A板垂直，ab 长L1＝3 cm，a点离A板L2＝1 cm.问：(1)ac间电势差为多少？(2)一个电子在a点具有的电势能为多少？(3)使一个电子从a点沿斜边移到c点时，电场力做功多少？答案解析1.【答案】C【解析】电场力做负功，该电荷电势能增加．正电荷在电势高处电势能较大，C正确．电场力做负功同时电荷可能还受其他力作用，总功不一定为负．由动能定理可知，动能不一定减小，D错误．电势高低与场强大小无必然联系，A错误．b点电势高于a 点，但a、b可能不在同一条电场线上，B错误．2.【答案】C【解析】等势面越密集的地方电场强度越大，故A点的电场强度比C点的大，A错误；负电荷在电势越高的位置电势能越小，B错误；沿等势面移动电荷，电场力不做功，C 正确；正电荷由A移动到C，电场力做正功，D错误．3.【答案】B【解析】接触前库仑力F1=F=k接触后分开，两小球的电荷都为﹣Q，则库仑力F2=k= F故选：B．4.【答案】C【解析】对小球2受力分析，如图所示，小球2受重力、支持力、库仑力，其中F1为库仑力F和重力mg的合力，根据三力平衡原理可知，F1＝F N.由图可知，△OAB∽△BFF1设半球形碗的半径为R，AB之间的距离为L，根据三角形相似可知，＝＝即＝＝所以F N＝mg①F＝mg②当小球2处于C位置时，AC距离为，故F′＝F，根据库仑定律有：F＝k，F′＝k所以＝，即小球在C位置时的电量是B位置时电量的八分之一，故A、B均错误．由上面的①式可知F N＝mg，即小球2在B点对碗的压力大小等于小球2在C点时对碗的压力大小，故C正确，D错误．5.【答案】D【解析】由题图乙知，小物块在B点时加速度最大，故B点场强最大，加速度大小为2 m/s2，根据牛顿第二定律得qE＝ma，解得E＝1 V/m，A错误；由C到A的过程中小物块的动能一直增大，电势能始终在减小，电势逐渐降低，B、C错误；根据动能定理有＝mv－mv，解得UAB＝－5 V，D正确．qUBA6.【答案】C【解析】在相同距离的两点上，电势差大，两点沿电场方向的距离也大，其场强不一定大．故A错误．电场强度越大的地方，电势不一定越高，如负点电荷形成的电场，越接近点电荷，电势越低，B错误．根据匀强电场中场强和电势差的关系公式U＝Ed，得知，沿不垂直于电场线方向任意一条直线上相同距离上的电势差必相等．故C正确．电势降低的方向不一定是场强方向，电势降低最快的方向才是场强方向．故D错误．7.【答案】D【解析】电场强度大的电势不一定高，故A错；由E p＝qφ可知正电荷在电势高处电势能大，负电荷在电势低处电势能大，在电势为0处电势能为0，故B、C错，D对．8.【答案】A【解析】点电荷在A点的电势能大于在B点的电势能，从A到B电场力做正功，所以＝E pA－E pB＝1.2×10－8J－8.0×10－9J＝4.0×10－9J，故A项该电荷一定为负电荷，且WAB正确，B、D项错误；＝＝V＝－4.0 V，所以C选项错误．UAB9.【答案】B【解析】等势面平行等距，因为电场线和等势线垂直，所以电场线必定沿水平方向，且疏密均匀同向，该电场一定是匀强电场．负电荷受到电场力与重力，使其沿着PQ做直线运动，可知，电场力必定水平向左，故电场的方向应水平向右．故A错误．沿电场线电势降低，电场方向向右，则P点的电势高于Q点的电势，故B正确．微粒所受的电场力水平向左，从P点到Q点，电场力对微粒做负功，则其电势能增加、机械能减少，故C错误；从P到Q过程中，动能、重力势能与电势能之和保持不变，因为重力势能增加，因此动能与电势能之和减小，故D错误．10.【答案】D【解析】由图示可知，AB方向与电场线方向间的夹角θ＝60°，A、B两点沿电场方向的距离：d＝L cosθ，A、B两点间的电势差：UAB＝Ed＝EL cosθ＝100 V/m×0.1 m×cos 60°＝5 V，故D正确，A、B、C错误．11.【答案】D【解析】电场线的疏密程度表电场强度的大小，可知EM ＜EN，故A错误；电场力，根据牛顿第二定律，加速度，EM＜EN，则aM ＜aN，故B错误；根据曲线运动的规律，作出粒子的速度方向和所受电场力的方向，电场力与速度方向之间的夹角为锐角，说明电场力对粒子做正功，电势能减小，动能增大，速度增大，vM ＜vN，故C错误；粒子所受电场力的方向与电场线的切线方向相同，说明粒子带正电，故D正确.12.【答案】A【解析】由U＝Ed得Uab＝103×0.04 V＝40 V，A正确；a、c在同一等势面上，所以Uac＝0，B错误；将电荷沿abdca移动一周，位移为0，故电场力做功为0，C错误；Wad ＝Wab＝qUab＝(－5×10－3)×40 J＝－0.2 J，D错误.13.【答案】AC【解析】公式U＝Ed只适用于匀强电场，E＝k只适用于真空中的点电荷，故正确答案为A、C.14.【答案】BC【解析】电场强度是由电场本身所决定的物理量，是客观存在的，与放不放试探电荷无关．电场的基本性质是它对放入其中的电荷有静电力的作用，F＝Eq.若电场中某点的电场强度E＝0，那么F＝0，若小球不带电q＝0，F也一定等于零，选项B、C正确．15.【答案】BC【解析】由于电容器的电容是表示电容器容纳电荷本领的物理量，是电容器的一种特性．一个电容器对应唯一的电容值，不能说电容器的电容与其所带电荷量成正比，与两极板间的电压成反比．因此A错误；电容器所带电荷量增加一倍，两极板间的电压增加一倍，电容C＝不变，故D错误；由于电容是定值，由Q＝CU知，其所带电荷量与两板间的电压成正比，故B、C正确．16.【答案】BD【解析】因表示电场中三个等势面的三条虚线是平行且等间距的，由此可判断电场是匀强电场，所以带电粒子在电场中各点受到的电场力相等，选项A错误．由题图可知，电场的方向是向上的，带电粒子受到的电场力指向曲线凹侧，是向下的，粒子带负电，带电粒子无论是依次沿a、b、c运动，还是依次沿c、b、a运动，都会得到如图的轨迹，选项B正确．带负电的粒子在电场中运动时，存在电势能与动能之间的互化，由题意和图可知，在b点时的电势能最大，在c点的电势能最小，可判断在c点的动能最大，在b点的动能最小．选项C错误，D正确．17.【答案】BD【解析】因轨迹是曲线，类比匀速圆周运动，合力指向圆心，可知粒子1受斥力，粒子2受引力，两个粒子的电性不同，A错误．设带电粒子距点电荷的距离为r，点电荷带电荷量为Q，则粒子运动的加速度大小为a＝＝＝·.由已知条件有：在b、d两点时，两者加速度大小相同，B正确．粒子1受斥力，从a到b过程中，电场力和运动方向成钝角，做负功，动能减小；粒子2受引力，从a到d过程中，电场力和运动方向始终成锐角，做正功，动能增加；又两粒子初速度大小相同，则两粒子经过b、d两点时的速率不相同，C错误．a、c、e三点在同一等势面上，则从a分别到c、e 两点时，两粒子动能相同，速率相同，D正确．18.【答案】(1)，方向由A→B，方向由A→B(2)，方向由A→B(3)，方向由A→B【解析】(1)如图所示，A、B两点电荷在O点产生的场强方向相同，均由A→B.A、B两点电荷在O点产生的电场强度：EA ＝EB＝＝.(2)O点的场强为：EO＝EA＋EB＝，方向由A→B.(3)如图所示，EA ′＝EB′＝，由矢量图所形成的等边三角形可知，O′点的场强EO′＝EA′＝EB′＝，方向与A、B的中垂线垂直，即由A→B.19.【答案】(1)重力势能减少 4.5×10－3J 电势能增加3×10－3J (2)3×10－3J 1.5×103V (3)1 m/s 5×10－2N【解析】(1)ΔE p＝－mgl＝－4.5×10－3JΔE p电＝Eql＝3×10－3J(2)E p电＝3×10－3JE p电＝φBq，φB＝V＝1.5×103V(3)A→B由动能定理得：mgl－Eql＝mv所以v B＝1 m/s，在B点对小球FT－mg＝，F T＝5×10－2N20.【答案】(1)1.2 V (2)－2.56×10－19J (3)－1.92×10－19J【解析】(1)匀强电场的电场强度为E＝＝40 V/mac间电势差为Uac ＝Uab＝EL1＝40×0.03 V＝1.2 V.(2)a点的电势为φa＝E(d－L2)＝40×0.04 V＝1.6 V.一个电子在a点具有的电势能为E p＝eφa＝－1.6×10－19×1.6 J＝－2.56×10－19J (3)一个电子从a点沿斜边移到c点时，电场力做功为W＝eUac＝－1.92×10－19J。

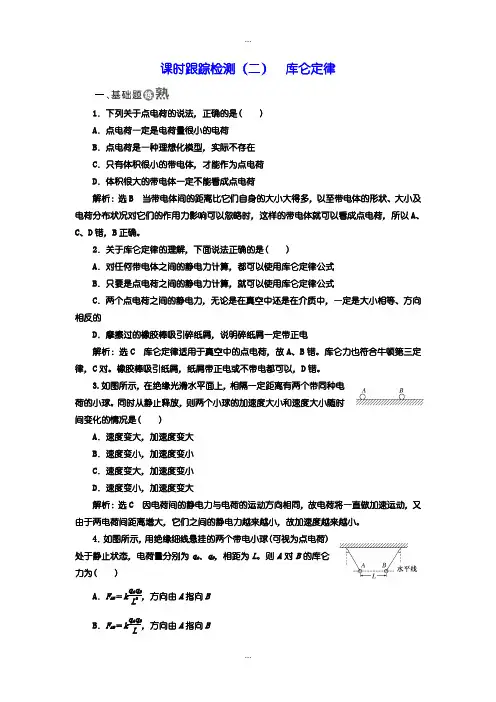

课时跟踪检测（二）库仑定律1．下列关于点电荷的说法，正确的是( )A．点电荷一定是电荷量很小的电荷B．点电荷是一种理想化模型，实际不存在C．只有体积很小的带电体，才能作为点电荷D．体积很大的带电体一定不能看成点电荷解析：选B 当带电体间的距离比它们自身的大小大得多，以至带电体的形状、大小及电荷分布状况对它们的作用力影响可以忽略时，这样的带电体就可以看成点电荷，所以A、C、D错，B正确。

2．关于库仑定律的理解，下面说法正确的是( )A．对任何带电体之间的静电力计算，都可以使用库仑定律公式B．只要是点电荷之间的静电力计算，就可以使用库仑定律公式C．两个点电荷之间的静电力，无论是在真空中还是在介质中，一定是大小相等、方向相反的D．摩擦过的橡胶棒吸引碎纸屑，说明碎纸屑一定带正电解析：选C 库仑定律适用于真空中的点电荷，故A、B错。

库仑力也符合牛顿第三定律，C对。

橡胶棒吸引纸屑，纸屑带正电或不带电都可以，D错。

3.如图所示，在绝缘光滑水平面上，相隔一定距离有两个带同种电荷的小球。

同时从静止释放，则两个小球的加速度大小和速度大小随时间变化的情况是( )A．速度变大，加速度变大B．速度变小，加速度变小C．速度变大，加速度变小D．速度变小，加速度变大解析：选C 因电荷间的静电力与电荷的运动方向相同，故电荷将一直做加速运动，又由于两电荷间距离增大，它们之间的静电力越来越小，故加速度越来越小。

4．如图所示，用绝缘细线悬挂的两个带电小球(可视为点电荷)处于静止状态，电荷量分别为q A、q B，相距为L。

则A对B的库仑力为( )A．F AB＝k q A q BL2，方向由A指向BB．F AB＝k q A q BL，方向由A指向BC ．F AB ＝k q A q BL 2，方向由B 指向A D ．F AB ＝kq A q BL，方向由B 指向A 解析：选C 由于两小球相互吸引，所以A 对B 的库仑力方向由B 指向A ，根据库仑定律可得F AB ＝kq A q BL 2，故选项C 正确。

第一章：静电场 经典题目检测(90分钟 共100分)一、选择题(共12小题，每小题5分，共60分，在每小题给出的四个选项中，有的小题只有一个选项符合题目要求，有的小题有多个选项符合题目要求，全部选对的得5分，选不全的得2分，有选错或不答的得0分)1．如图所示，上端固定在天花板上的绝缘轻绳连接带电小球a ，带电小球b 固定在绝缘水平面上，可能让轻绳伸直且a 球保持静止状态的情景是( )2．如图所示，实线为三条未知方向的电场线，从电场中的M 点以相同的速度飞出a 、b两个带电粒子，a 、b 的运动轨迹如图中的虚线所示(a 、b 只受电场力作用)，则( )A ．a 一定带正电，b 一定带负电B ．电场力对a 做正功，对b 做负功C ．a 的速度将减小，b 的速度将增大D ．a 的加速度将减小，b 的加速度将增大3．如图，在场强为E 的匀强电场中有一个质量为m 的带正电小球A 悬挂在绝缘细线上，当小球静止时，细线与竖直方向成30°角，已知此电场方向恰使小球受到的电场力最小，则小球所带的电量应为( )A ．mgEB ．3mg EC ．2mg ED ．mg 2E4．一带电粒子从某点电荷电场中的A 点运动到B 点，径迹如图中虚线所示，不计粒子所受重力，则下列说法正确的是( )A ．该电场是某正点电荷电场B ．粒子的速度逐渐增大C ．粒子的加速度逐渐增大D ．粒子的电势能逐渐增大5．位于A 、B 处的两个带有不等量负电的点电荷在平面内电势分布如图所示，图中实线表示等势线，则( )A ．a 点和b 点的电场强度相同B ．正电荷从c 点移到d 点，电场力做正功C ．负电荷从a 点移到c 点，电场力做正功D ．正电荷从e 点沿图中虚线移到f 点电势能不变6．在竖直向上的匀强电场中，一根不可伸长的绝缘细绳的一端系着一个带电小球，另一端固定于O 点，小球在竖直平面内做匀速圆周运动，最高点为a ，最低点为b ，不计空气阻力，则( )A ．小球带负电B ．电场力跟重力平衡C ．小球在从a 点运动到b 点的过程中，电势能减小D ．小球在运动过程中机械能守恒7．如图所示的匀强电场E 的区域内，由A 、B 、C 、D 、A ′、B ′、C ′、D ′作为顶点构成一正方体空间，电场方向与面ABCD 垂直，下列说法正确的是( )A．AD两点间电势差U AD与AA′两点间电势差U AA′相等B．带正电的粒子从A点沿路径A―→D―→D′移到D′点，电场力做正功C．带负电的粒子从A点沿路径A―→D―→D′移到D′点，电势能减小D．带电粒子从A点移到C′点，沿对角线A―→C′与沿路径A―→B―→B′―→C′电场力做功相同8. 一个电子以速度8×106m/s从A点射入电场，从B点射出，电场的等势面和电子的运动轨迹如图所示，图中左侧前三个等势面彼此平行。

最新人教版高中物理选修3-1测试题全套带答案解析第一章第一章第一章章末检测第一章(时间：90分钟满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．关于电场强度与电势的关系，下面各种说法中正确的是()A．电场强度大的地方，电势一定高B．电场强度不变，电势也不变C．电场强度为零时，电势一定为零D．电场强度的方向是电势降低最快的方向答案 D解析电场强度是描述静电力的性质的物理量，电势是描述电场能的性质的物理量，电场强度的大小和电势高低没有必然关系，电场线的方向，即电场强度的方向是电势降低最快的方向，选项A、B、C错误，选项D正确．图12．如图1所示，空间有一电场，电场中有两个点a和b.下列表述正确的是()A．该电场是匀强电场B．a点的电场强度比b点的大C．a点的电势比b点的高D．正电荷在a、b两点受力方向相同答案 C解析由电场线的分布可以看出，此电场不是匀强电场，选项A错误；b点电场线比a点电场线密，故a 点的电场强度比b点的小，B不正确；根据电场线的方向知a点的电势比b点的大，故C正确．正电荷在a、b两点受力方向分别沿a、b两点的切线方向，选项D错误．图23．空中有两个等量的正电荷q1和q2，分别固定于A、B两点，DC为AB连线的中垂线，C为A、B两点连线的中点，将一正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，下列结论正确的有( ) A ．电势能逐渐减小 B ．电势能逐渐增大 C ．q 3受到的电场力逐渐减小D ．q 3受到的电场力逐渐增大 答案 A解析 中垂线CD 段上的电场强度方向处处都是竖直向上，故正电荷q 3由C 点沿着中垂线移至无穷远处的过程中，电场力做正功，电势能减小，A 对，B 错；中垂线上由C 到D ，电场强度先变大后变小，q 3受到的电场力先变大后变小，C 、D 错．图34．如图3所示，a 、b 、c 为电场中同一条水平方向电场线上的三点，c 为ab 的中点，a 、b 电势分别为φa ＝5 V 、φb ＝3 V ．下列叙述正确的是( ) A ．该电场在c 点处的电势一定为4 V B ．a 点处的场强E a 一定大于b 点处的场强E b C ．一正电荷从c 点运动到b 点电势能一定减少 D ．一正电荷运动到c 点时受到的静电力由c 指向a 答案 C解析 因不知该电场是否是匀强电场，所以E ＝Ud 不一定成立，c 点电势不一定是4 V ，所以A 、B 两项错误．因φa ＞φb ，电场线方向向右，正电荷从高电势点移到低电势点电场力做正功，电势能减少，受到的电场力指向b ，所以C 项正确、D 项错误．图45．空间存在甲、乙两相邻的金属球，甲球带正电，乙球原来不带电，由于静电感应，两球在空间形成了如图4所示稳定的静电场．实线为其电场线，虚线为其等势线，A 、B 两点与两球球心连线位于同一直线上，C 、D 两点关于直线AB 对称，则( ) A ．A 点和B 点的电势相同 B ．C 点和D 点的电场强度相同C ．正电荷从A 点移至B 点，静电力做正功D ．负电荷从C 点沿直线CD 移至D 点，电势能先增大后减小 答案 C解析 由题图可知φA ＞φB ，所以正电荷从A 移至B ，静电力做正功，故A 错误，C 正确．C 、D 两点场强方向不同，故B 错误．负电荷从C 点沿直线CD 移至D 点，电势能先减小后增大，所以D 错误，故选C.图56．如图5所示，一半径为R 的圆盘上均匀分布着电荷量为Q 的电荷，在垂直于圆盘且过圆心c 的轴线上有a 、 b 、d 三个点，a 和b 、b 和c 、 c 和d 间的距离均为R ，在a 点处有一电荷量为q (q >0)的固定点电荷．已知b 点处的场强为零，则d 点处场强的大小为(k 为静电力常量)( )． A ．k 3q R 2 B ．k 10q9R 2 C ．k Q ＋q R 2 D ．k 9Q ＋q 9R 2答案 B解析 由于b 点处的场强为零，根据电场叠加原理知，带电圆盘和a 点处点电荷在b 处产生的场强大小相等，方向相反．在d 点处带电圆盘和a 点处点电荷产生的场强方向相同，所以E ＝k q (3R )2＋k q R 2＝k 10q 9R 2，所以B 选项正确．二、多项选择题(本题共4小题，每小题4分，共16分) 7．下列各量中，与检验电荷无关的物理量是( )A ．电场力FB ．电场强度EC ．电势差UD ．电场力做的功W答案 BC解析 电场力F ＝qE ，与检验电荷有关，故A 项错；电场强度E 、电势差U 与检验电荷无关，故B 、C 对；电场力做功W ＝qU ，与检验电荷有关，故D 项错．8．带电粒子M 只在电场力作用下由P 点运动到Q 点，在此过程中克服电场力做了2.6×10－8 J 的功，那么( )A ．M 在P 点的电势能一定小于它在Q 点的电势能B ．P 点的场强一定小于Q 点的场强C ．P 点的电势一定高于Q 点的电势D ．M 在P 点的动能一定大于它在Q 点的动能答案AD解析因克服电场力做功，电势能增加，动能减小，所以A、D项正确；P、Q两点的场强大小不能确定，B项错；粒子电性未知，所以P、Q两点的电势高低不能判定，C项错．图69．如图6所示的电路中，AB是两金属板构成的平行板电容器．先将电键K闭合，等电路稳定后再将K 断开，然后将B板向下平移一小段距离，并且保持两板间的某点P与A板的距离不变．则下列说法正确的是()A．电容器的电容变小B．电容器内部电场强度大小变大C．电容器内部电场强度大小不变D．P点电势升高答案ACD图710．带电粒子在匀强电场中的运动轨迹如图7所示，如果带电粒子只受电场力作用从a到b运动，下列说法正确的是()A．粒子带正电B．粒子在a和b点的加速度相同C．该粒子在a点的电势能比在b点时大D．该粒子在b点的速度比在a点时大答案BCD解析由于粒子运动轨迹越来越向上弯曲，可判断它受力方向为竖直向上，所以粒子应带负电，故A错；匀强电场中受力恒定，加速度相同，B对；从a到b由于电场力方向速度方向成锐角，电场力做正功，则电势能减小，动能增大，故该粒子在b点的电势能比在a点时小，在b点的速度比在a点时大．故C、D 正确．三、填空题(每空2分，共10分)图811．如图8所示，Q 为固定的正点电荷，A 、B 两点在Q 的正上方与Q 相距分别为h 和0.25h ，将另一点电荷从A 点由静止释放，运动到B 点时速度正好又变为零．若此电荷在A 点处的加速度大小为34g ，此电荷在B 点处的加速度大小为________；方向________；A 、B 两点间的电势差(用Q 和h 表示)为________． 答案 3g 方向竖直向上 －3kQh解析 这一电荷必为正电荷，设其电荷量为q ，由牛顿第二定律，在A 点时mg －kQq h 2＝m ·34g .在B 点时kQq(0.25h )2－mg ＝m ·a B ，解得a B ＝3g ，方向竖直向上，q ＝mgh 24kQ.从A 到B 过程，由动能定理mg (h －0.25h )＋qU AB ＝0， 故U AB ＝－3kQh.图912．如图9所示，在竖直向下、场强为E 的匀强电场中，长为l 的绝缘轻杆可绕固定轴O 在竖直面内无摩擦转动，两个小球A 、B 固定于杆的两端，A 、B 的质量分别为m 1和m 2(m 1＜m 2)，A 带负电，电荷量为q 1，B 带正电，电荷量为q 2.杆从静止开始由水平位置转到竖直位置，在此过程中静电力做功为____________，在竖直位置处两球的总动能为______________． 答案 (q 1＋q 2)El /2 [(m 2－m 1)g ＋(q 1＋q 2)E ]l /2解析 本题考查静电力做功的特点和动能定理，考查学生对功能关系的处理．A 、B 在转动过程中静电力对A 、B 都做正功，即：W ＝q 1E l 2＋q 2E l 2＝(q 1＋q 2)El /2，根据动能定理：(m 2－m 1)g l 2＋(q 1＋q 2)El2＝E k －0，可求解在竖直位置处两球的总动能为E k ＝[(m 2－m 1)g ＋(q 1＋q 2)E ]l /2. 四、计算题(本题共4小题，共50分)图1013．(10分)如图10所示，在匀强电场中，将带电荷量q ＝－6×10－6 C 的电荷从电场中的A 点移到B 点，克服电场力做了2.4×10－5 J 的功，再从B 点移到C 点，电场力做了1.2×10－5 J 的功．求：(1)A 、B 两点间的电势差U AB 和B 、C 两点间的电势差U BC ； (2)如果规定B 点的电势为零，则A 点和C 点的电势分别为多少？ (3)作出过B 点的一条电场线(只保留作图的痕迹，不写做法)． 答案 (1)4 V －2 V (2)4 V 2 V (3)见解析图解析 (1)U AB ＝W AB q ＝－2.4×10－5－6×10－6V ＝4 VU BC ＝1.2×10－5－6×10－6 V ＝－2 V(2)U AB ＝φA －φB ，U BC ＝φB －φC 又φB ＝0故φA ＝4 V ，φC ＝2 V (3)如图所示图1114．(12分)一个带正电的微粒，从A 点射入水平方向的匀强电场中，微粒沿直线AB 运动，如图11所示．AB 与电场线夹角θ＝30°，已知带电粒子的质量m ＝1.0×10－7 kg ，电荷量q ＝1.0×10－10C ，A 、B 相距L ＝20cm.(取g ＝10 m/s 2，结果保留两位有效数字)求： (1)说明微粒在电场中运动的性质，要求说明理由． (2)电场强度的大小和方向．(3)要使微粒从A 点运动到B 点，微粒射入电场时的最小速度是多少． 答案 见解析解析 (1)微粒只在重力和电场力作用下沿AB 方向运动，在垂直于AB 方向上的重力和电场力必等大反向，可知电场力的方向水平向左，如图所示，微粒所受合力的方向由B 指向A ，与初速度v A 方向相反，微粒做匀减速运动．(2)在垂直于AB 方向上，有qE sin θ－mg cos θ＝0所以电场强度E ＝1.7×104 N/C 电场强度的方向水平向左(3)微粒由A 运动到B 时的速度v B ＝0时，微粒进入电场时的速度最小，由动能定理得，mgL sin θ＋qEL cosθ＝m v 2A /2，代入数据，解得v A ＝2.8 m/s图1215．(14分)如图12所示，在E ＝ 103 V/m 的水平向左匀强电场中，有一光滑半圆形绝缘轨道竖直放置，轨道与一水平绝缘轨道MN 连接，半圆轨道所在竖直平面与电场线平行，其半径R ＝0.4 m ，一带正电荷q ＝10－4 C 的小滑块质量为m ＝ 0.04 kg ，与水平轨道间的动摩擦因数μ＝0.2，g 取10 m/s 2，求：(1)要使小滑块能运动到半圆轨道的最高点L ，滑块应在水平轨道上离N 点多远处释放？ (2)这样释放的滑块通过P 点时对轨道压力是多大？(P 为半圆轨道中点) 答案 (1)20 m (2)1.5 N解析 (1)滑块刚能通过轨道最高点条件是 mg ＝m v 2R，v ＝Rg ＝2 m/s滑块由释放点到最高点过程由动能定理得： Eqs －μmgs －mg 2R ＝12m v 2所以s ＝m ⎝⎛⎭⎫12v 2＋2gREq －μmg代入数据得：s ＝20 m(2)滑块过P 点时，由动能定理： －mgR －EqR ＝12m v 2－12m v 2p所以v 2P＝v 2＋2(g ＋Eq m)R 在P 点由牛顿第二定律：N －Eq ＝m v 2PR所以N ＝3(mg ＋Eq ) 代入数据得：N ＝1.5 N图1316．(14分)如图13所示，EF 与GH 间为一无场区．无场区左侧A 、B 为相距为d 、板长为L 的水平放置的平行金属板，两板上加某一电压从而在板间形成一匀强电场，其中A 为正极板．无场区右侧为一点电荷Q 形成的电场，点电荷的位置O 为圆弧形细圆管CD 的圆心，圆弧半径为R ，圆心角为120°，O 、C 在两板间的中心线上，D 位于GH 上．一个质量为m 、电荷量为q 的带正电粒子以初速度v 0沿两板间的中心线射入匀强电场，粒子出匀强电场经无场区后恰能进入细圆管，并做与管壁无相互挤压的匀速圆周运动．(不计粒子的重力、管的粗细)求： (1)O 处点电荷的电性和电荷量； (2)两金属板间所加的电压． 答案 (1)负电 4m v 20R 3kq (2)3md v 203qL解析 (1)由几何关系知，粒子在D 点速度方向与水平方向夹角为30°，进入D 点时速度v ＝v 0cos 30°＝233v 0 ①在细圆管中做与管壁无相互挤压的匀速圆周运动，故Q 带负电且满足k QqR 2＝m v 2R ②由①②得：Q ＝4m v 20R3kq(2)粒子射出电场时速度方向与水平方向成30° tan 30°＝v y v 0③v y ＝at ④ a ＝qU md ⑤ t ＝L v 0⑥ 由③④⑤⑥得：U ＝md v 20tan 30°qL ＝3md v 203qL章末检测 第二章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分)1．两个小灯泡，分别标有“1 A 4 W ”和“2 A 1 W ”的字样，则它们均正常发光时的电阻阻值之比为( )A ．2∶1B ．16∶1C ．4∶1D ．1∶16 答案 B解析 由P ＝I 2R 知：R ＝P I 2，所以R 1∶R 2＝41∶14＝16∶1.2．在正常照射下，太阳能电池的光电转换效率可达23%.单片单晶硅太阳能电池可产生0.6 V 的电动势，可获得0.1 A 的电流，则每秒照射到这种太阳能电池上的太阳光的能量是 ( ) A ．0.24 J B ．0.25 J C ．0.26 J D ．0.28 J 答案 C解析 根据W ＝UIt 可得每秒太阳能电池产生的能量为W ＝0.6×0.1×1 J ＝0.06 J ，设太阳能每秒照射的能量为Q ，则由能的转化和守恒定律得Q ×23%＝W ，所以Q ＝0.26 J.3．为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动．如果规定，车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动．能正确表示该控制装置工作原理的逻辑门是( ) A ．“与”门 B ．“或”门 C ．“非”门 D ．“与非”门 答案 A解析 根据汽车双门都关紧汽车才能启动的情况可知，即两个条件都满足事件才能发生，故能正确表示该控制装置工作原理的逻辑门应该是“与”门．图14．如图1所示，R 4是半导体材料制成的热敏电阻，电阻率随温度的升高而减小，这就是一个火警报警器的电路，电流表是安放在值班室的显示器，电源两极之间接一个报警器，当R 4所在处出现火情时，显示器的电流I 和报警器两端的电压U 的变化情况是( ) A ．I 变大，U 变小 B ．I 变大，U 变大 C ．I 变小，U 变大 D ．I 变小，U 变小答案 A解析 当R 4处出现火情时，R 4↓→R 总↓→I 总↑→U 外↓→U 并↓→IR 3↓→I ↑.故A 项正确．图25．如图2为测量某电源电动势和内阻时得到的UI 图线．用此电源与三个阻值均为3 Ω的电阻连接成电路，测得路端电压为4.8 V ．则该电路可能为( )答案 B解析 根据UI 图象可知E ＝6 V ，r ＝0.5 Ω，A 图U 外＝4 V ，B 图中U 外＝4.8 V ，C 图中： U 外＝5.7 V ，D 图中U 外＝5.4 V.图36．电源的效率η定义为外电路电阻消耗的功率与电源的总功率之比．在测电源电动势和内电阻的实验中得到的实验图线如图3所示，图中U 为路端电压，I 为干路电流，a 、b 为图线上的两点，相应状态下电源的效率分别为ηa 、ηb .由图可知ηa 、ηb 的值分别为( ) A.34、14 B.13、23 C.12、12 D.23、13 答案 D解析 电源的效率η＝UI EI ×100%＝UE ×100%.a 点对应的路端电压U 为4个格，而电动势E 为6个格．因此ηa ＝23；b 点对应的路端电压为2个格，因此ηb ＝13.故D 正确．二、多项选择题(本题共4小题，每小题4分，共16分)图47．如图4所示，在一幢居民楼里有各种不同的用电器，如电灯、电视机、洗衣机、微波炉、排油烟机等．停电时，用多用电表测得A 、B 间的电阻为R ；供电后，设各家用电器全都同时使用时，测得A 、B 间电压为U ，进线电流为I ；经过一段时间t ，从总电能表中测得这段时间内消耗的电能为W ，则下列表达式用来计算该幢楼居民用电的总功率，其中正确的是( ) A ．P ＝I 2R B ．P ＝U 2R C ．P ＝IU D ．P ＝Wt答案 CD解析 电路消耗的电功率的计算公式P ＝UI ，P ＝Wt 是普遍适用的，而A 、B 两选项只适用于纯电阻电路，而电视机、洗衣机、微波炉和排油烟机都不是纯电阻，所以A 、B 错误， C 、D 正确．图58．某学生做研究串联电路电压特点的实验时，接成如图5所示的电路，接通S 后，他将多用电表电压挡的红、黑表笔并联在A 、C 两点间时，电压表读数为U ；当并联在A 、B 两点间时，电压表读数也为U ；当并联在B 、C 两点间时，电压表读数为零，故障的原因可能是( ) A ．AB 段断路 B ．BC 段断路 C ．AB 段短路 D ．BC 段短路答案 AD解析 由题意可得U AB ＝U AC ＝U ，说明由A 、B 分别至电源的线路均已接通．若BC 段完好，则AB 段断路；若BC 段短路，则AB 段可能断路，也可能完好．又由题述得U BC ＝0，因而可能AB 段断路，或BC 段短路，也有可能出现两者同时发生的情况．分析时考虑要全面，要把故障的可能原因全部找出来，不要漏掉正确选项．图69．如图6所示，已知电源电动势E ＝12 V ，内阻r ＝1 Ω，定值电阻R ＝2 Ω，通过小灯泡的电流为1 A ，已知小灯泡的电阻为3 Ω，小型直流电动机的线圈电阻 ＝1 Ω，则( ) A ．电动机两端的电压1 V B ．电动机两端的电压6 V C ．电动机的输入功率6 W D ．电动机的输出功率5 W 答案 BCD解析 电动机两端的电压U M ＝E －I (R ＋R L ＋r )＝12 V －1×(2＋3＋1)V ＝6 V ，故选项A 错误，选项B 正确；电动机的输入功率P ＝U M I ＝6×1 W ＝6 W ，P 出＝P －I 2r ＝6 W －1 W ＝5 W ，故选项C 、D 正确．图710．如图7所示，电源的电动势E ＝2 V ，内阻r ＝2 Ω，两个定值电阻均为8 Ω，平行板电容器的电容C ＝3×10－6 F ，则( )A ．开关断开时两极板间的电压43 VB ．开关断开时电容器的带电量4×10－6 CC ．开关接通时两极板间的电压43 VD ．开关接通时电容器的带电量4×10－6 C答案 CD解析 电容器两极板间的电压等于R 2两端电压，开关S 断开时，电路中的总电流I ＝ER 2＋r ＝28＋2 A ＝0.2 A ，电容器的极板电压U ＝IR 2＝0.2×8 V ＝1.6 V ，此时电容器的带电量Q ＝CU ＝3×10－6×1.6 C ＝4.8×10－6 C ，故选项A 、B 错误；开关接通时两定值电阻并联，电容器两极板间的电压等于路端电压，电路中的总电流I ′＝E R 外＋r ＝24＋2A ＝13 A ，电容器的极板电压U ′＝I ′R 外＝13×4 V ＝43 V ，此时电容器的带电量Q ′＝CU ′＝3×10－6×43 C ＝4×10－6 C ，故选项C 、D 正确．三、实验题(本题共2小题，共15分) 11．(6分)某直流电动机M 转动时的UI 图象如图8甲所示，该同学利用图乙的实验电路研究电动机的转动情况，电路中使用恒压电源，R 1＝15 Ω，R 2是滑动变阻器，电流表A 是理想电流表，实验操作步骤如下：图8(1)闭合开关S 2前，调节滑动变阻器，使其滑动触头应在________端．(选填“左”或“右”) (2)先闭合开关S 1，开关S 2保持断开，此时电流表的示数为0.6 A ，则恒压电源输出电压为________ V. (3)再闭合开关S 2，然后缓慢调节滑动变阻器使电动机恰好转动起来，此时电流表的示数为1.8 A ，直流电动机M 实际消耗的电功率为________ W ，滑动变阻器接入电路中的阻值为________．(取两位有效数值) 答案 (1)左 (2)9 (3)3.8 4.8解析 (1)闭合开关S 2前，调节滑动变阻器使其接入电路中的阻值最大，则滑动触头应在左端． (2)恒压电源输出电压U ＝I 1R 1＝0.6×15 V ＝9 V(3)通过直流电动机M 电流I 2＝I －I 1＝1.8 A －0.6 A ＝1.2 A ，根据甲图可知此时直流电动机M 的电压为U M ＝3.2 V ，U 2＝U －U M ＝9 V －3.2 V ＝5.8 V ，则直流电动机M 实际消耗的电功率为P ＝U M I 2＝3.2×1.2 W ＝3.8 W ，滑动变阻器接入电路中的阻值为R ＝U 2I 2＝5.81.2Ω＝4.8 Ω.12．(9分)用伏安法测量一个定值电阻的电阻值，现有的器材规格如下： A ．待测电阻R x (大约100 Ω)B ．直流毫安表A 1(量程0～10 mA ，内阻约100 Ω)C ．直流毫安表A 2(量程0～40 mA ，内阻约40 Ω)D ．直流电压表V 1(量程0～3 V ，内阻约5 kΩ)E ．直流电压表V 2(量程0～15 V ，内阻约15 kΩ)F ．直流电源(输出电压4 V ，内阻不计)G ．滑动变阻器R (阻值范围0～50 Ω，允许最大电流1 A) H ．开关一个、导线若干(1)根据器材的规格和实验要求，为使实验结果更加准确，直流毫安表应选________，直流电压表应选________．(2)在方框内画出实验电路图，要求电压和电流的变化范围尽可能大一些． (3)用铅笔按电路图将实物图连线．图9答案 (1)C D (2)电路图见解析 (3)实物图见解析解析 (1)由于直流电源的电动势为4 V ，待测电阻R x 阻值约100 Ω，故通过R x 的最大电流约为40 mA ，所以直流毫安表应选C ；直流电压表若选15 V 量程，则读数误差较大，故应选D.(2)由于要求电压和电流的变化范围尽可能大一些，所以滑动变阻器采用分压式接法； 由于R V R x ＝5 000100＝50＞R x R A ＝10040＝2.5，故电流表采用外接法．电路图如图：(3)根据电路图，实物图连线如图：四、计算题(本题共4小题，共45分)13．(10分)如图10甲所示的电路中，R 1、R 2均为定值电阻，且R 1＝100 Ω，R 2阻值未知，R 3为一滑动变阻器．当其滑片P 从左端滑至右端时，测得电源的路端电压随电源中流过的电流变化图象如图乙所示，其中A 、B 两点是滑片P 在变阻器的两个不同端点得到的．求：图10(1)电源的电动势和内阻． (2)定值电阻R 2的阻值． (3)滑动变阻器的最大阻值．答案 (1)20 V 20 Ω (2)5 Ω (3)300 Ω解析 (1)将乙图中AB 线延长，交U 轴于20 V 处，交I 轴于1.0 A 处，所以电源的电动势为E ＝20 V ，内阻r ＝EI 短＝20 Ω.(2)当P 滑到R 3的右端时，电路参数对应乙图中的B 点，即U 2＝4 V 、I 2＝0.8 A ，得R 2＝U 2I 2＝5 Ω.(3)当P 滑到R 3的左端时，由乙图知此时U 外＝16 V ，I 总＝0.2 A ，所以R 外＝U 外I 总＝80 Ω.因为R 外＝R 1R 3R 1＋R 3＋R 2，所以滑动变阻器的最大阻值为：R 3＝300 Ω.图1114．(10分)如图11所示的电路中，电源的电动势E ＝12 V ，内阻未知，R 1＝8 Ω，R 2＝1.5 Ω，L 为规格“3 V ，3 W ”的灯泡，开关S 断开时，灯泡恰好正常发光．(不考虑温度对灯泡电阻的影响)试求： (1)灯泡的额定电流和灯丝电阻； (2)电源的内阻；(3)开关S 闭合时，灯泡实际消耗的功率． 答案 (1)1 A 3 Ω (2)1 Ω (3)0.48 W 解析 (1)灯泡的额定电流I 0＝P 0U 0＝33A ＝1 A 灯丝电阻R L ＝U 20P 0＝323Ω＝3 Ω(2)断开S 时，灯L 正常发光，即I 1＝I 0，根据闭合电路欧姆定律E ＝I 0(R 1＋R L ＋r ) 得r ＝E I 0－(R 1＋R L )＝[121－(8＋3)]Ω＝1 Ω(3)闭合S 时，设外电路总电阻为R 外 R 外＝R L ·R 2R L ＋R 2 ＋R 1＝9 Ω干路电流为I 总＝ER 外＋r＝1.2 A灯两端的电压U L ＝I 总·R L ·R 2R L ＋R 2＝1.2 V灯的实际功率P ＝U 2LR L＝0.48 W15．(12分)在如图12甲所示的电路中，电阻R 1和R 2都是纯电阻，它们的伏安特性曲线分别如图乙中Oa 、Ob 所示．电源的电动势E ＝7.0 V ，内阻忽略不计．图12(1)调节滑动变阻器R 3，使电阻R 1和R 2消耗的电功率恰好相等，求此时电阻R 1和R 2阻值为多大？R 3接入电路的阻值为多大？(2)调节滑动变阻器R 3，使R 3＝0，这时电阻R 1和R 2消耗的电功率各是多少？ 答案 (1)1 000 Ω 1 000 Ω 800 Ω (2)1.05×10－2 W 1.4×10－2 W解析 (1)R 1、R 2和R 3串联，电流相等，当电阻R 1和电阻R 2消耗的电功率相等时，由伏安特性曲线可知，此时电路中的电流I ＝2.5 mA.这时加在电阻R 1和R 2上的电压U 1＝U 2＝2.5 V. 由欧姆定律得R 1＝R 2＝U 1I＝1 000 Ω滑动变阻器R 3两端电压为U 3＝E －U 1－U 2＝2 V 由欧姆定律得R 3＝U 3I ＝800 Ω(2)调节滑动变阻器R 3，当R 3＝0时 U 1＋U 2＝E ＝7 V又因通过电阻R 1和R 2的电流相等，从伏安特性曲线上可以看出，I ＝3.5 mA ，且U 1＝3 V ，U 2＝4 V 电阻R 1消耗的电功率为P 1＝IU 1＝1.05×10－2 W 电阻R 2消耗的电功率为P 2＝IU 2＝1.4×10－2 W16．(13分)一台电风扇，内阻为20 Ω，接上220 V 电压后，消耗的功率为66 W ．求： (1)电风扇正常工作时通过风扇电动机的电流；(2)电风扇正常工作时转化为机械能的功率和内能的功率以及电动机的效率；(3)若接上电源后，扇叶被卡住，不能转动，则此时通过电动机的电流多大？电动机消耗的电功率和发热功率各是多大？答案 (1)0.3 A (2)64.2 W 1.8 W 97.3% (3)11 A 2 420 W 2 420 W解析 (1)由P 入＝IU 得I ＝P 入U ＝66220 A ＝0.3 A(2)电风扇正常工作时转化为内能的功率 P 内＝I 2r ＝0.32×20 W ＝1.8 W电风扇正常工作时转化为机械能的功率 P 机＝P 入－P 内＝66 W －1.8 W ＝64.2 W 电风扇正常工作时电动机的效率 η＝P 机P 入×100%＝64.266×100%≈97.3%(3)电风扇扇叶被卡住后通过电动机的电流 I ＝U r ＝22020 A ＝11 A 电动机消耗的电功率 P ＝IU ＝11×220 W ＝2 420 W 电动机发热功率P 热＝I 2r ＝112×20 W ＝2 420 W.章末检测 第三章(时间：90分钟 满分：100分)一、单项选择题(本题共6小题，每小题4分，共24分) 1．下面关于磁场的说法正确的是( )A ．某点一小段通电直导线受到的磁场力方向与该点磁场的方向一致B ．某点小磁针北极的受力方向与该点磁场方向一致C ．某点小磁针的南极指向，即为该点的磁场方向D ．在通电螺线管外部小磁针北极受力方向与磁场方向一致，在内部小磁针北极受力方向与磁场方向相反 答案 B2．关于带电粒子在电场或磁场中运动的表述，以下正确的是( )A．带电粒子在电场中某点受到的电场力方向与该点的电场强度方向相同B．正电荷只在电场力作用下，一定从高电势处向低电势处运动C．带电粒子在磁场中运动时受到的洛伦兹力方向与粒子的速度方向垂直D．带电粒子在磁场中某点受到的洛伦兹力方向与该点的磁场方向相同答案 C解析当带电粒子带负电时，在电场中某点受到的电场力方向与该点的电场强度方向相反，当带电粒子带负电时，受到的电场力方向与该点的电场强度方向相同，故A错误；由U AB＝Wq知，若电场力的方向与运动方向相反，电场力做负功，则正电荷将从低电势处向高电势处运动，故B错误；根据左手定则，带电粒子在磁场中运动时受到的洛伦兹力方向一定与速度的方向垂直．故C正确，D错误．所以选C.3．在雷雨天气时，空中有许多阴雨云都带有大量电荷，在一楼顶有一避雷针，其周围摆放一圈小磁针，当避雷针正上方的一块阴雨云对避雷针放电时，发现避雷针周围的小磁针的S极呈顺时针排列(俯视)，则该块阴雨云可能带()A．正电荷B．负电荷C．正负电荷共存D．无法判断答案 B解析小磁针的S极顺时针排列，说明磁场方向为逆时针，由安培定则可知，电流方向为竖直向上，即该阴雨云带负电荷，故选项B正确．图14．如图1所示，当开关S闭合的时候，导线ab受力的方向应为()A．向右B．向左C．向纸外D．向纸里答案 D5．如图2所示，空间存在水平向里、磁感应强度的大小为B的匀强磁场，磁场内有一绝缘的足够长的直杆，它与水平面的倾角为θ，一带电荷量为－q、质量为m的带负电小球套在直杆上，从A点由静止沿杆下滑，小球与杆之间的动摩擦因数为μ＜tan θ.则小球运动过程中的速度时间图象可能是()答案 C解析 带电小球套静止时受到竖直向下的重力G 、垂直斜面向上的支持力N 和沿斜面向上的摩擦力f ，小球下滑后，再受到一个垂直斜面向上的洛伦兹力F ，沿斜面方向有：mg sin θ－μ(mg cos θ－F )＝ma ，在垂直于斜面方向有：N ＋F ＝mg cos θ，由于小球加速，据F ＝q v B ，F 增大而支持力N 减小，据f ＝μF N ，摩擦力减小，导致加速度a 增加；当速度v 1增加到某个值时，出现mg cos θ－F ＝0，有mg sin θ＝ma ，此时加速度最大；此后，F ＞mg cos θ，支持力N 反向，且速度越增加支持力N 越大，摩擦力f 也随着增加，最后出现mg sin θ＝f ，之后小球做匀速下滑；所以只有C 选项正确．图36．带电粒子以初速度v 0从a 点进入匀强磁场如图3所示，运动中经过b 点，Oa ＝Ob .若撤去磁场加一个与y 轴平行的匀强电场，带电粒子仍以速度v 0从a 点进入电场，仍能通过b 点，则电场强度E 和磁感应强度B 的比值为( ) A ．v 0 B.1v 0 C ．2v 0 D.v 02答案 C解析 设Oa ＝Ob ＝d ，因带电粒子在匀强磁场中做匀速圆周运动，所以圆周运动的半径正好等于d 即d ＝m v 0qB ，得B ＝m v 0qd. 如果换成匀强电场，带电粒子做类平抛运动，那么有d ＝12·qE m ·⎝⎛⎭⎫d v 02得E ＝2m v 20qd ，所以E B＝2v 0.选项C 正确．二、多项选择题(本题共4小题，每小题4分，共16分)7．如图直导线通入垂直纸面向里的电流，在下列匀强磁场中，能静止在光滑斜面上的是( )。

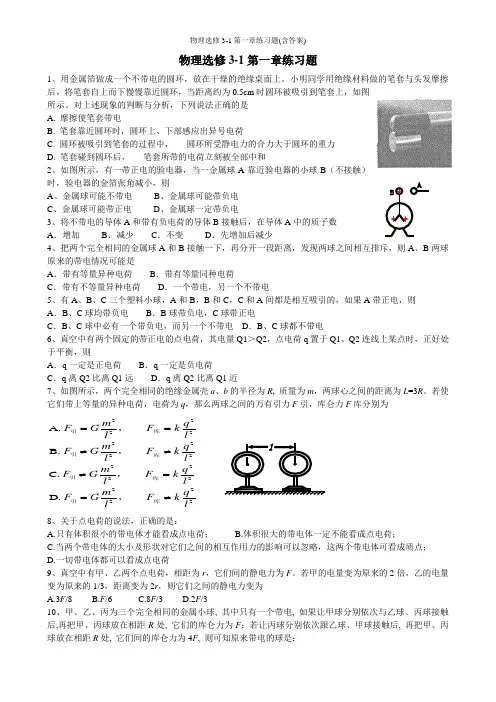

物理选修3-1第一章练习题1、用金属箔做成一个不带电的圆环，放在干燥的绝缘桌面上。

小明同学用绝缘材料做的笔套与头发摩擦后，将笔套自上而下慢慢靠近圆环，当距离约为0.5cm 时圆环被吸引到笔套上，如图所示。

对上述现象的判断与分析，下列说法正确的是 A. 摩擦使笔套带电B. 笔套靠近圆环时，圆环上、下部感应出异号电荷C. 圆环被吸引到笔套的过程中， 圆环所受静电力的合力大于圆环的重力D. 笔套碰到圆环后， 笔套所带的电荷立刻被全部中和2、如图所示，有一带正电的验电器，当一金属球A 靠近验电器的小球B （不接触）时，验电器的金箔张角减小，则 A 、金属球可能不带电 B 、金属球可能带负电 C 、金属球可能带正电 D 、金属球一定带负电3、将不带电的导体A 和带有负电荷的导体B 接触后，在导体A 中的质子数A ．增加B ．减少C ．不变D ．先增加后减少4、把两个完全相同的金属球A 和B 接触一下，再分开一段距离，发现两球之间相互排斥，则A 、B 两球原来的带电情况可能是A ．带有等量异种电荷B ．带有等量同种电荷C ．带有不等量异种电荷D ．一个带电，另一个不带电5、有A 、B 、C 三个塑料小球，A 和B ，B 和C ，C 和A 间都是相互吸引的，如果A 带正电，则 A ．B 、C 球均带负电 B ．B 球带负电，C 球带正电C ．B 、C 球中必有一个带负电，而另一个不带电D ．B 、C 球都不带电6、真空中有两个固定的带正电的点电荷，其电量Q1＞Q2，点电荷q 置于Q1、Q2连线上某点时，正好处于平衡，则A ．q 一定是正电荷B ．q 一定是负电荷C ．q 离Q2比离Q1远D ．q 离Q2比离Q1近7、如图所示，两个完全相同的绝缘金属壳a 、b 的半径为R , 质量为m ，两球心之间的距离为L =3R 。

若使它们带上等量的异种电荷，电荷为q ，那么两球之间的万有引力F 引，库仑力F 库分别为8、关于点电荷的说法，正确的是：A.只有体积很小的带电体才能看成点电荷；B.体积很大的带电体一定不能看成点电荷；C.当两个带电体的大小及形状对它们之间的相互作用力的影响可以忽略，这两个带电体可看成质点；D.一切带电体都可以看成点电荷9、真空中有甲、乙两个点电荷，相距为r ，它们间的静电力为F 。

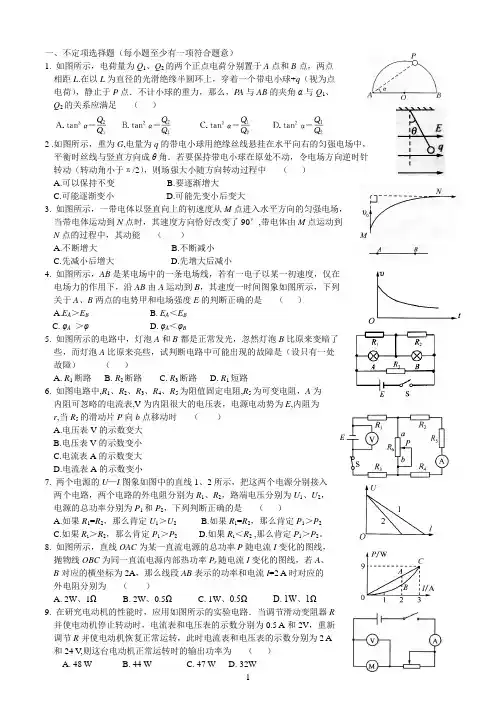

一、不定项选择题（每小题至少有一项符合题意）1. 如图所示，电荷量为Q 1、Q 2的两个正点电荷分别置于A 点和B 点，两点 相距L .在以L 为直径的光滑绝缘半圆环上，穿着一个带电小球+q （视为点 电荷），静止于P 点．不计小球的重力，那么，P A 与AB 的夹角α与Q 1、 Q 2的关系应满足 （ ）2 .如图所示，重为G ,电量为q 的带电小球用绝缘丝线悬挂在水平向右的匀强电场中， 平衡时丝线与竖直方向成θ角．若要保持带电小球在原处不动，令电场方向逆时针 转动（转动角小于π/2），则场强大小随方向转动过程中 （ ） A.可以保持不变 B.要逐渐增大C.可能逐渐变小D.可能先变小后变大3. 如图所示，一带电体以竖直向上的初速度从M 点进入水平方向的匀强电场， 当带电体运动到N 点时，其速度方向恰好改变了90°,带电体由M 点运动到 N 点的过程中，其动能 （ ）A.不断增大B.不断减小C.先减小后增大D.先增大后减小4. 如图所示，AB 是某电场中的一条电场线，若有一电子以某一初速度，仅在 电场力的作用下，沿AB 由A 运动到B ，其速度一时间图象如图所示，下列 关于A 、B 两点的电势甲和电场强度E 的判断正确的是 （ ） A.E A ＞E B B. E A ＜E B C. φA ＞φ D. φA ＜φB5. 如图所示的电路中，灯泡A 和B 都是正常发光，忽然灯泡B 比原来变暗了 些，而灯泡A 比原来亮些，试判断电路中可能出现的故障是（设只有一处 故障） （ ）A. R 1断路B. R 2断路C. R 3断路D. R 1短路6. 如图电路中,R 1、R 2、R 3、R 4、R 5为阻值固定电阻,R 5为可变电阻，A 为 内阻可忽略的电流表,V 为内阻很大的电压表，电源电动势为E ,内阻为 r ,当R 5的滑动片P 向b 点移动时 （ ） A.电压表V 的示数变大 B.电压表V 的示数变小C.电流表A 的示数变大D.电流表A 的示数变小7. 两个电源的U —I 图象如图中的直线1、2所示，把这两个电源分别接入 两个电路，两个电路的外电阻分别为R 1、R 2，路端电压分别为U 1、U 2， 电源的总功率分别为P 1和P 2，下列判断正确的是 （ ）A.如果R 1=R 2，那么肯定U 1＞U 2B.如果R 1=R 2，那么肯定P 1＞P 2C.如果R 1＞R 2，那么肯定P 1＞P 2D.如果R 1＜R 2 ,那么肯定P 1＞P 2。

高中物理选修3-1单元测试题全套及答案第一章《静电场》章末检测题(考试时间90分钟，总分120分)一．选择题（本题包括12小题，每小题4分，共48分。

每小题给出的四个选项中，只有一题号 1 2 3 4 5 6 7 8 9 10 11 12 总分答案A.电场线是电场中实际存在的线B.电场中的任意两条电场线都不可能相交C.顺着电场线的方向，电场强度一定越来越大D.顺着电场线的方向，电场强度一定越来越小2. 下列说法中不正确．．．的是A．在静电场中沿电场线方向的各点电势一定不相等，场强大小一定不相等B．在静电场中沿电场线方向的各点电势一定降低，场强大小不一定相等C．在静电场中同一等势面上各点电势一定相等，场强大小不一定相等D．在静电场中，点电荷q沿任意路径从a点移至b点，只要a、b在同一等势面上，则电场力一定不做功3. 下列公式中，既适用于点电荷产生的静电场，也适用于匀强电场的有①场强E=F/q②场强E=U/d③场强E=kQ/r2 ④电场力做功W=UqA.①③B.②③C.②④D.①④4．一带电粒子在如图所示的点电荷的电场中，在电场力作用下沿虚线所示轨迹从A点运动到B点，电荷的加速度、动能、电势能的变化情况是A．加速度的大小增大，动能、电势能都增加B．加速度的大小减小，动能、电势能都减少C．加速度增大，动能增加，电势能减少D．加速度增大，动能减少，电势能增加5. 如图所示，a、b、c是一条电场线上的三个点，电场线的方向由a到c，a、b间距离等于b、c间距离。

用U a、U b、U c和E a、E b、E c分别表示a、b、c三点的电势和电场强度，可以判定A. U a>U b>U cB.U a—U b＝U b—U cC.E a>E b>E cD.E a=E b=E c6. AB是某电场中的一条电场线，若将一负电荷从A点处自由释放，负电荷沿电场线从A到B运动过程中的速度图线如图所示，则A、B两点的电势高低和场强大小关系是A. ϕϕA B A BE E>>， B. ϕϕA B A BE E><，C.ϕϕA B A BE E<>， D. ϕϕA B A BE E<<，7. 如图所示，有一带电粒子只在电场力作用下沿曲线AB运动，虚线a、b、c、d为电场中的等势面，且ϕϕϕϕa b c d>>>，粒子在A点时初速度v0的方向与等势面d平行，下面说法正确的是A. 粒子带正电荷B. 粒子在运动过程中电势能逐渐减少C. 粒子在运动过程中动能逐渐减少D. 粒子在运动过程中电势能与动能之和逐渐减少8. 如图所示，在E =500V/m 的匀强电场中，a 、b 两点相距d=2cm ，它们的连线跟场强方向的夹角是600，则U ab 等于A.5VB.10VC.－5VD.－10V9. 如图所示，平行金属板A 、B 组成的电容器，充电后与静电计相连，要使静电计指针张角变大，下列措施中可行的是A.A 向上移动B.B 板向左移动C.A 、B 之间充满电介质D.使A 板放走部分电荷10. 如图所示，在电场强度为E 、方向水平向右的匀强电场中，A 、B为一竖直线上的两点，相距为L ，外力F 将质量为m 、带电荷量为q 的粒 子从A 点匀速移到B 点，重力不能忽略，则下列说法中正确的是 A ．外力的方向水平 B ．外力的方向竖直向上C ．外力的大小等于qE +mgD ．外力的大小等于22()()qE mg11. A 、B 两点各放有电量为+Q 和+2Q 的点电荷，A 、B 、C 、D 四点在同一直线上，且AC=CD=DB 。

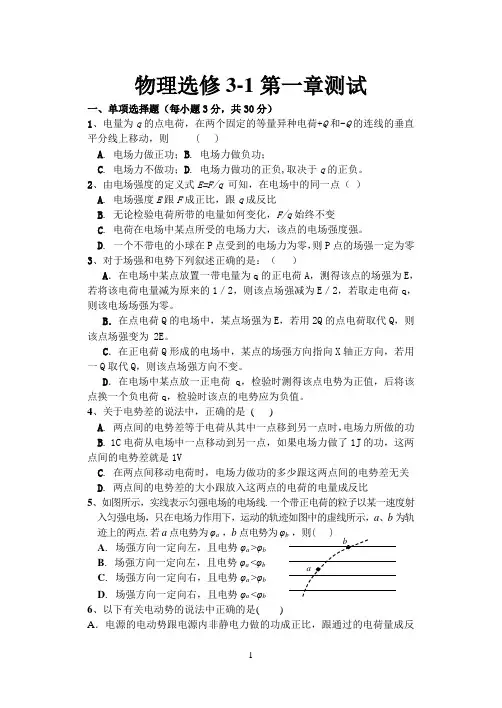

物理选修3-1第一章测试一、单项选择题（每小题3分，共30分）1、电量为q 的点电荷，在两个固定的等量异种电荷+Q 和-Q 的连线的垂直平分线上移动，则 ( )A . 电场力做正功；B . 电场力做负功；C . 电场力不做功；D . 电场力做功的正负,取决于q 的正负。

2、由电场强度的定义式E=F/q 可知，在电场中的同一点（ ）A . 电场强度E 跟F 成正比，跟q 成反比B . 无论检验电荷所带的电量如何变化，F/q 始终不变C . 电荷在电场中某点所受的电场力大，该点的电场强度强。

D . 一个不带电的小球在P 点受到的电场力为零，则P 点的场强一定为零3、对于场强和电势下列叙述正确的是：（ ）A ．在电场中某点放置一带电量为q 的正电荷A ，测得该点的场强为E ，若将该电荷电量减为原来的1／2，则该点场强减为E ／2，若取走电荷q ，则该电场场强为零。

B ．在点电荷Q 的电场中，某点场强为E ，若用2Q 的点电荷取代Q ，则该点场强变为 2E 。

C ．在正电荷Q 形成的电场中，某点的场强方向指向X 轴正方向，若用一Q 取代Q ，则该点场强方向不变。

D ．在电场中某点放一正电荷q ，检验时测得该点电势为正值，后将该点换一个负电荷q ，检验时该点的电势应为负值。

4、关于电势差的说法中，正确的是 ( )A . 两点间的电势差等于电荷从其中一点移到另一点时，电场力所做的功B . 1C 电荷从电场中一点移动到另一点，如果电场力做了1J 的功，这两点间的电势差就是1VC . 在两点间移动电荷时，电场力做功的多少跟这两点间的电势差无关D . 两点间的电势差的大小跟放入这两点的电荷的电量成反比5、如图所示，实线表示匀强电场的电场线.一个带正电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a 、b 为轨迹上的两点.若a 点电势为φa ，b 点电势为φ b ，则( ) A . 场强方向一定向左，且电势φa >φbB . 场强方向一定向左，且电势φa <φbC . 场强方向一定向右，且电势φa >φbD . 场强方向一定向右，且电势φa <φb6、以下有关电动势的说法中正确的是( )A ．电源的电动势跟电源内非静电力做的功成正比，跟通过的电荷量成反ab比B ．电动势的单位跟电压的单位一致，所以电动势就是电源两极间的电压C ．非静电力做的功越多，电动势就越大D ．E ＝W q只是电动势的定义式而非决定式，电动势的大小是由电源内非静电力的特性决定的7、有甲、乙两个由同种金属材料制成的导体，甲的横截面积是乙的两倍，而单位时间内通过导体横截面的电荷量，乙是甲的两倍，以下说法中正确的是( )A ．甲、乙两导体的电流相同B ．乙导体的电流是甲导体的两倍C ．乙导体中自由电荷定向移动的速率是甲导体的两倍D ．甲、乙两导体中自由电荷定向移动的速率大小相等8、如图所示，电解池内有一价离子的电解液，时间t 内通过溶液内截面S 的正离子数是n 1，负离子数是n 2，设元电荷为e ，以下解释中正确的是( )A ．正离子定向移动形成电流方向从A →B ，负离子定向移动形成电流方向从B →AB ．溶液内正负离子向相反方向移动，电流抵消C ．溶液内电流方向从A 到B ，电流I ＝n 1e tD ．溶液内电流方向从A 到B ，电流I ＝(n 1＋n 2)e t9、如图所示，静止的电子在加速电压为U 1的电场的作用下从O 经P 板的小孔射出，又垂直进入平行金属板间的电场，在偏转电压U 2的作用下偏转一段距离．现使U 1加倍，要想使电子的运动轨迹不发生变化，应该( )A ．使U 2加倍B ．使U 2变为原来的4倍C ．使U 2变为原来的1/5倍D ．使U 2变为原来的1/2倍10、如图所示是一个说明示波管工作管理的示意图，电子经电压U 1加速后以速度v 0垂直进入偏转电场，离开电场时的偏转量是h ．两平行板间距离为d ，电势差为U 2，板长是l ，为提高示波管的灵敏度2U h (每单位电压引起的偏转量)可采用以下哪些方法 ( )A ．增大两板间电势差U 2B ．尽可能使板长L短一些C ．尽可能使板距d 小一些D ．使加速电压U 1升高一些11、如图所示，在两等量异种点电荷的电场中，MN 为两电荷连线的中垂线，a 、b 、c 三点所在直线平行于两电荷的连线，且a 与c 关于MN 对称，b 点位于MN 上，d 点位于两电荷的连线上。

§ 1、2 电荷及其守恒定律库仑定律（1）【典型例题】【例 1】关于摩擦起电和感应起电的实质，下列说法正确的是：（） A 、摩擦起电现象说明了机械能可以转化为电能，也说明通过做功可以创造电荷B、摩擦起电说明电荷可以从一个物体转移到另一个物体C、感应起电说明电荷可以从物体的一个部分转移到物体另一个部分D、感应起电说明电荷从带电的物体转移到原来不带电的物体上去了【解析】摩擦起电的实质是：当两个物体相互摩擦时，一些束缚得不紧的电子往往从一个物体转移到另一个物体，于是原来电中性的物体由于得到电子而带上负电，失去电子的物体带上正电。

即电荷在物体之间转移。

感应起电的实质是：当一个带电体靠近导体时，由于电荷之间的相互吸引或排斥，导致导体中的自由电荷趋向或远离带电体，使导体上靠近带电体的一端带异种电荷，远离的一端带同种电荷。

即电荷在物体的不同部分之间转移。

由电荷守恒定律可知：电荷不可能被创造。

【答案】 B、 C【例 2】绝缘细线上端固定，下端悬挂一个轻质小球a，a 的表面镀有铝膜，在 a 的附近，有一个绝缘金属球 b，开始 a、b 都不带电，如图所示，现在使 a 带电，则：（）A 、 a、 b 之间不发生相互作用B、 b 将吸引 a，吸住后不放C、 b 立即把 a 排斥开D、 b 先吸引 a，接触后又把 a 排斥开【解析】当 a 带上电荷后，由于带电体要吸引轻小物体，故a将吸引b。

这种吸引是相互的，故可以观察到 a 被 b 吸引过来。

当它们相互接触后，电荷从 a 转移到 b，它们就带上了同种电荷，根据电荷间相互作用的规律，它们又将互相排斥。

【答案】 D【例 3】两个相同的带电导体小球所带电荷量的比值为1∶3，相距为 r 时相互作用的库仑力的大小为F，今使两小球接触后再分开放到相距为2r 处，则此时库仑力的大小为：A 、1F B 、1F C、1F D、1F 1264 3【解析】设两个小球相互接触之前所带电荷量分别为q 和 3q，由库仑定律得：F＝3kq2/r 2由于两个导体小球完全相同，故接触后它们的带电情况完全相同。

物理模拟3-1考试时间：100 分钟；命题人：柳开文一、单选题（本大题共7 小题，共28.0 分）1.在电场中的某点放入电荷量为-q 的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为+2q 的试探电荷，其它条件不变，此时测得该点的电场强度为（）A.大小为2E，方向和E 相反B. 大小为E，方向和E 相同C. 大小为2E，方向和E 相同D. 大小为E，方向和E 相反2.下列关于电场线和磁感线的说法中，正确的是（）A.电场线和磁感线都是电场或磁场中实际存在的线B.磁场中两条磁感线一定不相交，但在复杂电场中的电场线是可以相交的C.电场线是一条不闭合曲线，而磁感线是一条闭合曲线D.电场线越密的地方，同一试探电荷所受的电场力越大；磁感线分布较密的地方，同一试探电荷所受的磁场力也越大3.如图1AB 是某电场中的一条电场线，若将正点电荷从A 点自由释放，沿电场线从A 到B 运动过程中的速度图线如图2 所示，则A、B 两点场强大小和电势高低关系是（）C. 1：D. ：1二、多选题（本大题共 5 小题，共20.0 分）8.图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b 是轨迹上的两点．若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是（）A.带电粒子所带电荷的符号B.带电粒子在a、b 两点的受力方向C.带电粒子在a、b 两点的速度何处较大D.带电粒子在a、b 两点的电势能何处较大9.如图所示，用控制变量法可以研究影响平行板电容器电容的因素．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ．实验中，极板所带电荷量不变，则（）A.保持S 不变，增大d，则θ 变大B.保持S 不变，增大d，则θ 变小C.保持d 不变，增大S，则θ 变大D.保持d 不变，增大S，则θ 变小10.如图所示，一带电油滴悬浮在平行板电容器两极板A、B 之间的P 点，处于静止状态．现将极板A 向下平移一小段距离，但仍在P 点上方，其它条件不变．下列说法中正确的是（）A.液滴将向下运动A.E ＜E ；ϕ＜ϕB.E ＜E ；ϕ＞ϕC.E ＞E ；ϕ＜ϕD.E ＞E ；ϕ＞ϕ B.液滴将向上运动A B A B A B A B A B A B A B A B C.极板带电荷量将增加4.如图所示，在真空中，两个放在绝缘架上的相同金属小球A 和B，相距为r．球的半径比r 小得多，A 带电荷量为+4Q，B 带电荷量为-2Q，相互作用的静电力为F．现将小球A 和B 互相接触后，再移回至原来各自的位置，这时A 和B 之间相互作用的静电力为F′．则F 与F′之比为（）A. 8：3B. 8：1C. 1：8D. 4：15.一点电荷从电场中的A 点移动到B 点，静电力做功为零，则以下说法中正确的是（）A.A、B 两点的电势一定相等B.A、B 两点的电场强度一定相等C.该点电荷一定始终沿等势面运动D.作用于该点电荷的静电力方向与其移动方向一定是始终垂直的6.如图为某匀强电场的等势面分布图（等势面竖直分布），已知每两个相邻等势面相距2cm，则该匀强电场的电场强度大小和方向分别为（）A.E=100V/m，竖直向下B.E=100V/m，竖直向上C.E=100V/m，水平向左D.E=100V/m，水平向右7.通过两定值电阻R1、R2的电流I 和其两端电压U 的关系图象分别如图所示，由图可知两电阻的阻值之比R1：R2等于（）D.极板带电荷量将减少11.下列关于电流的说法中，正确的是（）A.我们把大小、方向都不随时间变化的电流称为恒定电流B.国际单位制中，电流的单位是安培，简称安C.电流既有大小又有方向，所以电流是矢量D.由I= 可知，电流越大，单位时间内通过导体横截面的电荷量就越多12.铅蓄电池的电动势为2V，这表示（）A.铅蓄电池在1s 内将2J 的化学能转化为电能B.铅蓄电池将1C 的正电荷从正极移至负极的过程中，2J 的化学能转变为电能C.铅蓄电池将1C 的正电荷从负极移至正极的过程中，2J 的化学能转变为电能D.铅蓄电池将化学能转变为电能的本领比一节干电池（电动势为1.5V）的大三、实验题探究题（本大题共 2 小题，共18.0 分）13.（1）用多用表的欧姆档测量阻值约为几十kΩ 的电阻R x，以下给出的是可能的操作步骤，其中S 为选择开关，P 为欧姆档调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在下面的横线上．a．将两表笔短接，调节P 使指针对准刻度盘上欧姆档的零刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔A. 1：3B. 3：1 c.旋转S 使其尖端对准欧姆档×1kd.旋转S 使其尖端对准欧姆档×100e.旋转S 使其尖端对准交流500V 档，并拔出两表笔．根据如图所示指针位置，此被测电阻的阻值约为Ω．（2）下述关于用多用表欧姆档测电阻的说法中正确的是（A）测量电阻时如果指针偏转过大，应将选择开关S 拨至倍率较小的档位，重新调零后测量（B）测量电阻时，如果红、黑表笔分别插在负、正插孔，不会影响测量结果（C）测量电路中的某个电阻，应该把该电阻与电路断开（D）测量阻值不同的电阻时都必须重新调零．14.用伏安法测一节干电池的电动势E 和内电阻r，所给的器材有：A．电压表（量程0～3V）B．电压表（量程0～15V）C．电流表（量程0～3A）D．电流表（量程0～0.6A）E. 变阻器R1（总电阻20Ω）F．变阻器R2（总电阻100Ω）G．以及电键S 和导线若干．（1）应选择的器材有（2）画出实验电路图（3）如图所示的U-I 图上是由实验测得的7 组数据标出的点，请你完成图线，并由图线求出E= V，r= Ω．四、计算题（本大题共 5 小题，共50.0 分）15.有一个直流电动机，把它接入0.2V 电压的电路，当电机不转时，测得流过电动机的电流是0.4A；若把电动机接入2.0V 电压的电路中，电动机正常工作，工作电流是1.0A．问：（1）电动机正常工作时的输出功率多大？（2）如果在电动机正常工作时，转子突然被卡住，电动机的发热功率是多大？16.如图所示为一组未知方向的匀强电场的电场线，将带电荷量为q=-1.0×10-6C 的点电荷由A 点沿水平线移至B 点，克服静电力做了2×10-6J 的功，已知A、B 间的距离为2cm．（1）试求A、B 两点间的电势差U AB；（2）若A 点的电势为φA=1V，试求B 点的电势φB；（3）试求该匀强电场的大小E 并判断其方向．17.如图所示，一个电子以速度v0垂直射入磁感应强度为B，宽为d 的匀强磁场中，穿出磁场的速度方向与电子原来的入射方向的夹角为30°，（电子重力忽略不计）求：（1）电子的质量是多少？（2）穿过磁场的时间是多少？（3）若改变初速度大小，使电子刚好不能从A 边射出，则此时速度v 是多少？18.如图，金属杆ab 的质量为m，长为L，通过的电流为I，处在磁感应强度为B 的匀强磁场中，结果ab 静止且紧压于水平导轨上．若磁场方向与导轨平面成θ 角，求：（1）棒ab 受到的摩擦力；（2）棒对导轨的压力．19.在相互垂直的匀强电场和匀强磁场中，有一倾角为θ，足够长的光滑绝缘斜面，磁感应强度为B，方向垂直纸面向外，电场方向竖直向上．有一质量为m，带电量为十q 的小球静止在斜面顶端，这时小球对斜面的正压力恰好为零，如图所示，若迅速把电场方向反转竖直向下，小球能在斜面上连续滑行多远？所用时间是多少？【答案】答案和解析由R= =d根据2d= ，可得：v= v0．1. B2. C3. D4. B5. A6. C7. B8. BCD9. AD 10. BC 11. ABD 12. CD13. cabe；30k；ABC14. ADEG；1.5；0.515.解：答：（1）电子的质量是．（2）穿过磁场的时间是．（1）当电机不转时，由欧姆定律得到，电机的内阻，（3）若改变初速度大小，使电子刚好不能从A 边射出，则此时速度v 是v0．当电机正常工作时，输出功率P 出=UI-I2r=2W-0.5W=1.5W 18. 解：作出金属杆受力的主视图，如图．根据平衡条件得（2）电动机的转子突然被卡住时，此时相当于纯电阻，发热功率为．F f=F A sinθ答：mg=F N+F A cosθ（1）电动机正常工作时的输出功率是1.5W；又F A=BIL（2）在电动机正常工作时，转子突然被卡住，电动机的发热功率是8W．解得：F f=BIL sinθ16.解：（1）由题意可知，静电力做负功，有：F N=mg-BIL cosθ答：（1）棒ab 受到的摩擦力是BIL sinθ；（2）棒对导轨的压力是mg-BIL cosθ．19. 解：设电场强度为E，则电场反转前：根据U AB= 得：U AB=2V mg=qE电场反转后，设小球离开斜面时的速度为v，则：（2）由U AB=φA-φB，可得：φB=φA-U AB=1V-2V=-1V qvB=（mg+qE）cosθ（3）沿着电场方向的位移为：加速度：d=2×10-2cos60°m=1×10-2mE=沿着电场线方向电势降低，所以电场线的方向：沿电场线斜向下答：（1）A、B 两点间的电势差U AB为2V；（2）B 点的电势φB为-1V；（3）该匀强电场的大小200V/m，方向：沿电场线斜向下．17.解：（1）电子在磁场中运动，只受洛伦兹力作用，故其轨迹是圆弧的一部分，又因为F 洛⊥v，故圆心在电子穿入和穿出磁场时受到洛伦兹力指向的交点上，设圆心为O 点．如图所示．由几何知识可知，圆心角θ=30°，OC 为半径r，则得：r= =2d又由r= 得：m=（2）电子穿过磁场的时间是：t= T=由于，得：（3）电子刚好不能从A 边射出时，轨迹恰好与磁场右边界相切，由几何知识得R=d，a= =2g sinθ由匀变速规律有：v2=2asv=at由以上各式解得小球能沿斜面连续滑行的距离：s=所用时间：t=答：若迅速把电场方向反转竖直向下，小球能在斜面上连续滑行远，所用时间是．【解析】1.解：电场强度是描述电场强弱的物理量，是试探电荷所受的电场力F 与试探电荷所带的电荷量q 的比值，是由电场本身决定，故与试探电荷的有无，电性，电量的大小无关．故在该点放入电荷量为-q 的试探电荷时电场强度为E，改放电荷量为+2q 的试探电荷时电场强度仍为E．故B 正确．故选：B．电场强度是由电场本身决定，与试探电荷无关，故放入电荷量为-q 的试探电荷时的电场强度与放入电荷量为+2q 的试探电荷时的电场强度相同．电场强度是由电场本身决定，与试探电荷无关．2.解：A、电场线和磁感线都是为了形象的描述电场和磁场而引入的曲线，是假想的，不是实际存在的线，所以A 错误；B、电场线和磁感线都是不会相交的，否则的话在该点就会出现两个不同的方向，这是不可能的，所以B 错误；C、电场线是一条不闭合曲线，有起点和终点，而磁感线是一条闭合曲线，所以C 正确；D、电场线越密的地方，电场的强度大，同一试探电荷所受的电场力越大，但是在磁场中，静止的电荷是不受磁场力作用的，所以D 错误；故选C．电场线是从正电荷或者无穷远发出，到负电荷或无穷远处为止，沿电场线的方向，电势降低，电场线密的地方电场的强度大，电场线疏的地方电场的强度小；磁感线是在磁场中的用来描述磁感应强度的闭合的曲线，它的特点和电场线类似，但是磁感线是闭合的曲线，电场线不是闭合的，有起点和终点．本题就是考查学生对电场线和磁感线的理解，它们之间的最大的区别是磁感线是闭合的曲线，但电场线不是闭合的，有起点和终点．3.解：正电荷从A 释放（初速为0）后，加速运动到B，说明正电荷受到的电场力方向是从A 指向B，那么电场方向就是由A 指向B，由于沿电场线方向电势逐渐降低，所以AB 两点的电势关系是φA＞φB；正电荷从A 运动到B 的过程中，它的加速度是逐渐减小的（乙图中的“斜率”表示加速度），由牛顿第二定律知，正电荷从A 到B 时，受到的电场力是逐渐减小的，所以，E A＞E B．故D 正确，ABC 错误．故选：D从速度时间图线得到电子做加速运动，加速度逐渐变小，根据牛顿第二定律得到电场力的变化情况，电势的高低看电场线的指向，沿着电场线电势一定降低．本题关键通过速度时间图象得到物体的速度变化情况和加速度变化情况，然后判断场强方向和电势大小．4.解：由库仑定律可得：没接触前AB 之间的静电力为F，则F=k =k ，而两球接触后再分开，它们的电荷量是先中和，在平分，故分开后，若两球带的是同种电荷，则两球的带电量均为为Q则库仑力F′=k = F，所以F 与F′之比为8：1故选B．由库仑定律可得出两球在接触前后的库仑力表达式，则根据电量的变化可得出接触后的作用力与原来作用力的关系．在解答本题的时候，一定要注意，它们带的异种电荷，在接触之后，它们的电荷量要先中和，之后再平分．5.解：A、根据电场力做功公式W AB=qU AB，静电力做功为零，U AB=0，A、B 两点电势相等，故A 正确．B、电场强度与电势没有直接关系，电势相等，场强不一定相等．故B 错误．C、D 电场力做功只与电荷的初末位置有关，与路径无关，电场力做功为零，电荷不一定沿等势面移动，静电力不一定与移动方向垂直．故C、D 错误．故选A．根据电场力做功公式W AB=qU AB，静电力做功为零，U AB=0，A、B 两点电势相等，电场强度不一定相等．电场力做功只与电荷的初末位置有关，与路径无关，可判断电荷不一定沿等势面移动，静电力就不一定与移动方向垂直．电场力与重力相似，做功只与初末位置有关，与路径无关．6.解：根据电场线总是与等势面垂直，而且由高电势指向低电势，可知，电场强度方向水平向左．两个相邻等势面相距d=2cm，电势差U=2V，则电场强度E= =．故选C电场线总是与等势面垂直，而且由高电势指向低电势．根据匀强电场场强与电势差的关系E= 求出电场强度的大小．本题考查电场线与等势面的关系、场强与电势差的关系．公式E= 中，d 是沿电场线方向两点间的距离．7.解：根据欧姆定律得I= ，由数学知识得知，图线的斜率等于电阻的倒数，则R1：R2=cot30°：cot60°=3：1．故选 B根据欧姆定律，分析图线的斜率与电阻的关系，求解电阻之比．本题关键要抓住伏安特性曲线的斜率等于电阻的倒数，从数学的角度求解电阻之比．8.解：AB、粒子的运动轨迹向左弯曲，说明粒子在a、b 两点受到的电场力沿电场线向左，由于电场线方向不明，无法确定粒子的电性．故A 错误，B 正确．C、由轨迹弯曲方向与粒子速度方向的关系分析可知，由a 到b，电场力对粒子做负功，粒子的动能减小，电势能增大，则粒子在a 点的速度较大b 点的电势能大，故CD 正确．故选：BCD由图，粒子的运动轨迹向左弯曲，说明粒子受到的电场力大体向左，电场线方向不明，无法判断粒子的电性．根据电场线疏密程度，判断ab 两点场强的大小，从而判断ab 两点电场力大小，再根据牛顿第二定律得ab 点加速度的大小．本题是电场中粒子的轨迹问题，首先要能根据轨迹的弯曲方向判断粒子受力方向，其次判断粒子动能和电势能的变化要根据电场力做功情况9.解：A、B、根据电容的决定式C= 得知，电容与极板间距离成反比，当保持S 不变，增大d 时，电容减小，由电容的定义式C= 分析可知板间电势差增大，静电计指针的偏角θ 变大；故A 正确，B 错误；C、D、根据电容的决定式C= 得知，电容与极板的正对面积成正比，当保持d 不变，减小S 时，电容减小，极板所带电荷量Q 不变，则由电容的定义式C= 分析可知板间电势差增大，静电计指针的偏角θ 变大；故C 错误，D 正确；故选：AD．静电计测定电容器极板间的电势差，电势差越大，指针的偏角越大．根据电容的决定式C= 分析极板间距离、正对面积变化时电容的变化情况，由于极板所带电荷量不变，由电容的定义式C= 分析板间电势差的变化，再确定静电计指针的偏角变化情况．本题是电容器的动态分析问题，关键明确电键闭合时，电压等于电源的电动势；电键断开后，电容器的带电量不变．10.解：A、B 电容器板间的电压保持不变，当将极板A 向下平移一小段距离时，根据E= 分析得知，板间场强增大，液滴所受电场力增大，液滴将向上运动．故A 错误，B 正确．C、D 将极板A 向下平移一小段距离时，根据电容的决定式C= 得知电容C 增大，而电容器的电压U 不变，极板带电荷量将增大．故C 正确，D 错误．故选：BC．带电油滴悬浮在平行板电容器中P 点，处于静止状态，电场力与重力平衡，将极板A 向下平移一小段距离时，根据E= 分析板间场强如何变化，判断液滴如何运动．根据电容的决定式和定义式结合分析极板所带电量如何变化．本题关键要抓住电容器的电压不变，由电容的决定式C= 和电量Q =CU 结合分析电量变化．11.解：A、恒定电流是指大小、方向都不随时间变化的电流．故A 正确．B、电流是国际单位制中基本物理量，其单位是安培，简称安．故B 正确．C、电流既有大小又有方向，但电流不是矢量，因为它运算时不遵守平行四边形定则．故C 错误．D、根据电流的定义式I= 可知，电流大小等于单位时间内通过导体横截面的电荷量，则电流越大，单位时间内通过导体横截面的电荷量就越多．故D 正确．故选ABD大小、方向都不随时间变化的电流叫恒定电流．国际单位制中，电流的单位是安培，简称安．电流是标量．根据电流的定义式分析电流的大小与单位时间内通过导体横截面的电荷量的关系．本题考查对恒定电流、单位、方向和定义式的掌握情况，要注意电流的方向与力等矢量的方向不同，它表示流向，电流运算时遵守代数加减法则．12.解：A、铅蓄电池的电动势为2V，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J，即电能增加2J，与时间无关，故A 错误；B、铅蓄电池的电动势为2V，表示非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功为2J，不是将正电荷从正极移至负极，故B 错误；C、铅蓄电池将1C 的正电荷从负极移至正极的过程中，克服静电力做功2J，故电势能增加2J，即2J 化学能转化为电能，故C 正确；D、电源的电动势是表示电源将其它形式的能转化为电能的本领，铅蓄电池的电动势比一节干电池的电动势大，故D 正确；故选CD．电动势是一个表征电源特征的物理量．定义电源的电动势是电源将其它形式的能转化为电能的本领，在数值上，等于非静电力将单位正电荷从电源的负极通过电源内部移送到正极时所做的功．它是能够克服导体电阻对电流的阻力，使电荷在闭合的导体回路中流动的一种作用．常用符号E（有时也可用ε）表示，单位是伏（V）．本题关键是明确电动势的概念、物理意义、单位；同时应该知道：电动势的方向规定为从电源的负极经过电源内部指向电源的正极，即与电源两端电压的方向相反．13.解：（1）测量几十kΩ的电阻R x我们一般选择较大的档位先粗测，使用前应先进行调零，然后依据欧姆表的示数，在更换档位，重新调零，在进行测量；使用完毕应将选择开关置于OFF 位置或者交流电压最大档，拔出表笔，正确的步骤为：cabe．根据如图所示指针位置，此被测电阻的阻值约R=30×1000=30kΩ（2）欧姆档更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的档位；反之应还较大的档位．电流总是从红表笔流入从黑表笔流出多用电表，每次换挡一定要进行欧姆调零，测量电阻一定要断电作业，故ABC 正确，D 错误．故选：ABC．故答案为：（1）cabe；30k；（2）ABC欧姆表是测量电阻的仪表，把被测电阻串联在红黑表笔之间，欧姆表电流是从黑表笔流出红表笔流入，（1）用欧姆表测电阻，每次换挡后和测量前都要重新调零（指欧姆调零）．（2）测电阻时待测电阻不仅要和电源断开，而且要和别的元件断开．（3）测量时注意手不要碰表笔的金属部分，否则将人体的电阻并联进去，影响测量结果．（4）合理选择量程，使指针尽可能在中间刻度附近．（1）实际应用中要防止超量程，不得测额定电流极小的电器的电阻（如灵敏电流表的内阻）．（2）测量完毕后，应拔出表笔，选择开关置于OFF 挡位置，或交流电压最高挡；长期不用时，应取出电池，以防电池漏电．（3）欧姆表功能：测量电阻、测二极管正负极．（4）用法：最好指针打到中间将误差减小．14.解：（1）根据图象中电压与电流描点的数据范围电压表3V 量程即可，即A；电流表选0.6A 量程即可，即D；为了调节方便滑动变阻器选择小阻值的R1即E，故应选择的器材有：ADEG．（2）电源内阻较小，测电源内阻时为了减小误差电流表采用外接，画出实验电路图如图：（3）画出直线，使尽量多的点在直线上，不在直线上的点均匀的分布在直线的两侧，偏离较远的点舍去，如上图．由电源的U-I 图象可知，电源电动势为：E=1.5V，内电阻为：r= = =0.5Ω故答案为：（1）ADEG；（2）如图；（3）E=1.5V，r=0.5Ω．（1）根据表格中电压与电流数据的范围选取电压表电流表的量程，为了调节方便滑动变阻器选择小阻值的R1即可；（2）电源内阻较小，测电源内阻时为了减小误差电流表采用外接．（3）电源的U-I 图象与纵坐标轴交点是电源电动势，图象斜率的绝对值是电源内阻，由图象可以求出电源电动势与内阻．本题考查了测电源电动势与内阻的实验电路、求电源电动势与内阻，掌握基础知识即可正确解题；求电源内阻时要注意图象纵坐标起点数值，否则会出错．15.（1）当电机不转时，其电路是纯电阻电路，由欧姆定律求出电机的内阻．当电机正常工作时，其电路是非纯电阻电路，其输出功率P 出=P 总-P 内=UI-I2r，代入求解电动机正常工作时的输出功率．（2）电动机的转子突然被卡住时，电动机的发热功率P 热= ．对于电动机电路，要正确区分是纯电阻电路，还是非纯电阻电路，关键看转子是否转动，电能是否全部转化为内能．16.（1）A、B 间两点间的电势差是U AB=（2）由U AB=φA-φB，求出A 点的电势φB．（3）根据克服电场力做功，与电荷量沿电场方向移动的位移，可求出匀强电场的大小及方向．本题考查对电势差与电场强度关系的理解能力．还要抓住公式E= 中d 是沿着电场线方向的距离．同时考查沿着电场线方向电势是降低的．17.（1）电子垂直射入匀强磁场中，只受洛伦兹力作用做匀速圆周运动，画出轨迹，由几何知识求出轨迹的半径，由牛顿第二定律求出质量．（2）由几何知识求出轨迹所对的圆心角α，由t= T 求出时间．（3）电子刚好不能从A 边射出，轨迹恰好与磁场右边界相切，由几何知识得到轨迹半径，即可由牛顿第二定律求得速度v．本题是带电粒子在匀强磁场中圆周运动问题，关键要画出轨迹，根据圆心角求时间，由几何知识求半径是常用方法．18.金属杆ab 受到重力、安培力、导轨的支持力和摩擦力平衡，金属杆与磁场方向垂直，安培力大小F A=BIL，根据平衡条件列方程求解．本题考查应用平衡条件解决磁场中通电导体的平衡问题，关键在于安培力分析和计算．本题要注意导体与磁场垂直．19.当电场竖直向上时，小球对斜面无压力，可知电场力和重力大小相等；当电场竖直向下时，小球受到向下的力为2mg；当小球恰好离开斜面时，在垂直于斜面的方向上合力为零，由此可求出此时的速度；小球平行斜面方向的分力不变，故加速度不变，根据速度位移关系公式求解位移，根据速度时间关系公式求解加速时间．该题考察了带电物体在复合场中的运动情况，解决此类问题要求我们要对带电物体进行正确的受力分析，要注意找出当小球离开斜面时的临界情况；然后结合牛顿第二定律和运动学公式列式求解．。

高二物理试题（选修 3-1）本试卷分第I 卷（选择题）和第II 卷（非选择题）两部分，共 100分，考试时间90分钟。

第I 卷（选择题共44 分） 一、单项选择题：本题共10小题，每题4分，共44分。

1.下列说法正确的是（）A .磁感线越密，该处磁感应强度越大B .磁感线越疏，该处磁感应强度越大C •铁屑在磁场中显示的就是磁感线D •穿过某线圈的磁通量为零说明该处磁感应强度为零 2.如图所示的四个实验现象中，不能表明在电流周围存在磁场的是（ A •图甲中，导线通电后磁针发生偏转B •图乙中，通电导线在磁场中受到力的作用C •图丙中，当电流方向相同时，导线相互靠近A .我们把大小、方向都不随时间变化的电流称为恒定电流B .国际单位制中，电流的单位是安培，简称安C .电流既有大小又有方向，所以电流是矢量D . 由 1 ：可知，电流越大，单位时间内通过导体横截面的电荷量就越多 5.在电场中的某点放入电荷量为-q 的试探电荷时，测得该点的电场强度为E ;若在该点放入电荷 量为+2q 的试探电荷，其它条件不变，此时测得该点的电场强度为（ ）7. 一点电荷从电场中的 A 点移动到B 点，静电力做功为零，则以下说法中正确的是（） A . A 、B 两点的电势一定相等3.如图所示, 沿着电场线从 A 点运动到B 点的过程中，以下说法正确的是A .带电粒子的电势能越来越小C .带电粒子受到的静电力一定越来越小4.下列关于电流的说法中，错误..的是B .带电粒子的电势能越来越大D .带电粒子受到的静电力一定越来越大）A .大小为2E ,方向和E 相反B .大小为E ,方向和E 相同6. C .大小为2E ,方向和E 相同 D .大小为E ,方向和E 相反 如图所示，在真空中，两个放在绝缘架上的相同金属小球 A 和B ,相距为r 。

球的半径比r 小得多，A 带电荷量为+4Q , B 带电荷量为-2Q ，相互作用的静电 力为F 。

第1章静电场第01节 电荷及其守恒定律[知能准备]1．自然界中存在两种电荷，即 电荷和 电荷．2．物体的带电方式有三种：（1）摩擦起电：两个不同的物体相互摩擦，失去电子的带 电，获得电子的带 电．（2）感应起电：导体接近（不接触）带电体，使导体靠近带电体一端带上与带电体相 的电荷，而另一端带上与带电体相 的电荷．（3）接触起电：不带电物体接触另一个带电物体，使带电体上的 转移到不带电的物体上．完全相同的两只带电金属小球接触时，电荷量分配规律：两球带异种电荷的先中和后平均分配；原来两球带同种电荷的总电荷量平均分配在两球上．3．电荷守恒定律：电荷既不能 ，也不能 ，只能从一个物体转移到另一个物体；或从物体的一部分转移到另一部分，在转移的过程中，电荷的总量 ．4．元电荷（基本电荷）：电子和质子所带等量的异种电荷，电荷量e =1.60×10-19C.实验指出，所有带电体的电荷量或者等于电荷量e ，或者是电荷量e 的整数倍．因此，电荷量e 称为元电荷．电荷量e 的数值最早由美国科学家 用实验测得的．5．比荷：带电粒子的电荷量和质量的比值m q ．电子的比荷为kg C m e e /1076.111⨯=． [同步导学]1．物体带电的过程叫做起电，任何起电方式都是电荷的转移，而不是创造电荷．2．在同一隔离系统中正、负电荷量的代数和总量不变．例1 关于物体的带电荷量，以下说法中正确的是（ ）A ．物体所带的电荷量可以为任意实数B ．物体所带的电荷量只能是某些特定值C ．物体带电＋1.60×10-9C ，这是因为该物体失去了1.0×1010个电子D ．物体带电荷量的最小值为1.6×10-19C解析：物体带电的原因是电子的得、失而引起的，物体带电荷量一定为e 的整数倍，故A 错，B 、C 、D 正确．如图1—1—1所示，将带电棒移近两个不带电的导体球，两个导体球开始时互相接触且对地绝缘，下述几种方法中能使两球都带电的是 （ ）A ．先把两球分开，再移走棒B ．先移走棒，再把两球分开C ．先将棒接触一下其中的一个球，再把两球分开D ．棒的带电荷量不变，两导体球不能带电 解析：带电棒移近导体球但不与导体球接触，从而使导体球上的电荷重新分布，甲球左侧感应图1—1—1出正电荷，乙球右侧感应出负电荷，此时分开甲、乙球，则甲、乙球上分别带上等量的异种电荷，故A 正确；如果先移走带电棒，则甲、乙两球上的电荷又恢复原状，则两球分开后不显电性，故B 错；如果先将棒接触一下其中的一球，则甲、乙两球会同时带上和棒同性的电荷，故C 正确．可以采用感应起电的方法使两导体球带电，而使棒的带电荷量保持不变，故D 错误．3．“中性”和“中和”的区别“中性”和“中和”反映的是两个完全不同的概念.“中性”是指原子或物体所带的正电荷和负电荷在数量上相等，对外不显示电性，表现不带电的状态．可见，任何不带电的物体，实际上其中都有等量的异种电荷．“中和”是两个带等量（或不等量）的异种电荷的带电体相接触时，由于正、负电荷间的吸引作用，电荷发生转移、抵消（或部分抵消），最后都达到中性（或单一的正、负电性）状态的一个过程．[同步检测]1、一切静电现象都是由于物体上的 引起的，人在地毯上行走时会带上电，梳头时会带上电，脱外衣时也会带上电等等，这些几乎都是由 引起的.2．用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒，都能吸引轻小物体，这是因为 （ ）A.被摩擦过的玻璃棒和硬橡胶棒一定带上了电荷B.被摩擦过的玻璃棒和硬橡胶棒一定带有同种电荷C.被吸引的轻小物体一定是带电体D.被吸引的轻小物体可能不是带电体3．如图1—1—2所示，在带电+Q 的带电体附近有两个相互接触的金属导体A 和B ，均放在绝缘支座上.若先将+Q 移走，再把A 、B 分开，则A 电，B 电；若先将A 、B 分开，再移走+Q ，则A 电，B 电.4．同种电荷相互排斥，在斥力作用下，同种电荷有尽量 的趋势，异种电荷相互吸引，而且在引力作用下有尽量 的趋势．5．一个带正电的验电器如图1—1—3所示，当一个金属球A 靠近验电器上的金属球B 时，验电器中金属箔片的张角减小，则（ ）A ．金属球A 可能不带电B ．金属球A 一定带正电C ．金属球A 可能带负电D ．金属球A 一定带负电6．用毛皮摩擦过的橡胶棒靠近已带电的验电器时，发现它的金属箔片的张角减小，由此可判断（ ）A ．验电器所带电荷量部分被中和B ．验电器所带电荷量部分跑掉了图1—1—2图1—1—3C ．验电器一定带正电D ．验电器一定带负电7．以下关于摩擦起电和感应起电的说法中正确的是A.摩擦起电是因为电荷的转移，感应起电是因为产生电荷B.摩擦起电是因为产生电荷，感应起电是因为电荷的转移C.摩擦起电的两摩擦物体必定是绝缘体，而感应起电的物体必定是导体D.不论是摩擦起电还是感应起电，都是电荷的转移8．现有一个带负电的电荷A ，和一个能拆分的导体B ，没有其他的导体可供利用，你如何能使导体B 带上正电？9．带电微粒所带的电荷量不可能是下列值中的A. 2.4×10-19CB.-6.4×10-19CC.-1.6×10-18CD.4.0×10-17C10．有三个相同的绝缘金属小球A 、B 、C ，其中小球A 带有2.0×10-5C 的正电荷，小球B 、C 不带电．现在让小球C 先与球A 接触后取走，再让小球B 与球A 接触后分开，最后让小球B 与小球C 接触后分开，最终三球的带电荷量分别为q A = ，q B = ，q C = ．[综合评价]1．对于摩擦起电现象，下列说法中正确的是A.摩擦起电是用摩擦的方法将其他物质变成了电荷B.摩擦起电是通过摩擦将一个物体中的电子转移到另一个物体C.通过摩擦起电的两个原来不带电的物体，一定带有等量异种电荷D.通过摩擦起电的两个原来不带电的物体，可能带有同种电荷2．如图1—1—4所示，当将带正电的球C 移近不带电的枕形绝缘金属导体AB 时，枕形导体上的电荷移动情况是A.枕形金属导体上的正电荷向B 端移动，负电荷不移动B.枕形金属导体中的带负电的电子向A 端移动，正电荷不移动C.枕形金属导体中的正、负电荷同时分别向B 端和A 端移动D.枕形金属导体中的正、负电荷同时分别向A 端和B 端移动 图1—1—4 3．关于摩擦起电和感应起电的实质，下列说法中正确的是A.摩擦起电现象说明机械能可以转化为电能，也说明通过做功可以创造电荷B.摩擦起电现象说明电荷可以从一个物体转移到另一个物体C.摩擦起电现象说明电荷可以从物体的一部分转移到另一部分D.感应起电说明电荷从带电的物体转移到原来不带电的物体上去了4．如图1—1—5所示，用带正电的绝缘棒A 去靠近原来不带电的验电器B ，B 的金属箔片张开，这时金属箔片带 电；若在带电棒离开前，用手摸一下验电器的小球后离开，然后移开A ，这时B 的金属箔片也能张开，它带 电. 图1—1—55．绝缘细线上端固定，下端悬挂一轻质小球a ，a 的表面镀有铝膜．在a 的+ C A B + + A B近旁有一底座绝缘金属球b，开始时a、b都不带电，如图1—1—6所示，现使b带电，则：A. ab之间不发生相互作用B. b将吸引a，吸在一起不放开C. b立即把a排斥开D. b先吸引a，接触后又把a排斥开图1—1—66．5个元电荷的电荷量是C，16C电荷量等于个元电荷的电荷量．7．有两个完全相同的带电绝缘金属球A、B，分别带有电荷量QA ＝6.4×910-C,QB＝–3.2×910-C,让两绝缘金属小球接触，在接触过程中，电子如何转移并转移多少库仑？此后，小球A、B各带电多少库仑？8．有三个相同的绝缘金属小球A、B、C，其中小球A带有3×10-3C的正电荷，小球B带有-2×10-3C 的负电荷，小球C不带电．先将小球C与小球A接触后分开，再将小球B与小球C接触然后分开，试求这时三球的带电荷量分别为多少？第一章静电场第一节电荷及其守恒定律[知能准备]答案：1. 正负 2.（1）正负（2）异同（3）一部分电荷 3. 创造消失保持不变[同步检测]答案：1.带电摩擦 2.AD 3.不带不带负正 4 .远离靠近 5.AC 6.C 7.D 8.电荷A靠近导体B时,把B先拆分开后把电荷A移走,导体B靠近电荷A的一端带正电9.A 10. 5×10-6C 7.5×10-6C 7.5×10-6C[综合评价]答案：1.BC 2.B 3.B 4.正负 5.D 6. 8×10-19C 10207.(1) 4. 8×10-9C (2) 1.6×10-9C1.6×10-9C 8. 1.5×10-3C –2.5×10-4C –2.5×10-4C同步导学第1章静电场第02节 库仑定律[知能准备]1．点电荷：无大小、无形状、且有电荷量的一个点叫 ．它是一个理想化的模型．2．库仑定律的内容：真空中两个静止点电荷之间的相互作用力跟它们电荷量的 成正比，跟它们的距离的 成反比，作用力的方向在它们的 ．3．库仑定律的表达式：F = 221rq q k ； 其中q 1、q 2表示两个点电荷的电荷量，r 表示它们的距离，k 为比例系数，也叫静电力常量， k = 9.0×109N m 2/C 2.[同步导学]1．点电荷是一个理想化的模型．实际问题中，只有当带电体间的距离远大于它们自身的线度以至于带电体的形状和大小对相互作用力的影响可以忽略不计时，带电体方可视为点电荷．一个带电体能否被视为点电荷，取决于自身的几何形状与带电体之间的距离的比较，与带电体的大小无关．2．库仑定律的适用范围：真空中（干燥的空气也可）的两个点电荷间的相互作用，也可适用于两个均匀带电的介质球，不能用于不能视为点电荷的两个导体球．例1半径为r 的两个相同金属球，两球心相距为L (L ＝3r)，它们所带电荷量的绝对值均为q ，则它们之间相互作用的静电力FA ．带同种电荷时,F ＜22L q kB ．带异种电荷时,F ＞22Lq k C ．不论带何种电荷,F ＝22Lq k D ．以上各项均不正确 解析：应用库仑定律解题时，首先要明确其条件和各物理量之间的关系．当两带电金属球靠得较近时，由于同种电荷互相排斥，异种电荷互相吸引，两球所带电荷的“中心”偏离球心，在计算其静电力F 时，就不能用两球心间的距离L 来计算．若两球带同种电荷，两球带电“中心”之间的距离大于L ，如图1—2—1（a ）所示，图1—2—1 图1—2—2则F ＜ 22L q k ，故A 选项是对的，同理B 选项也是正确的． 3．库仑力是矢量．在利用库仑定律进行计算时，常先用电荷量的绝对值代入公式进行计算，求得库仑力的大小；然后根据同种电荷相斥，异种电荷相吸来确定库仑力的方向．4．系统中有多个点电荷时，任意两个点电荷之间的作用力都遵从库仑定律，计算多个电荷对某一电荷的作用力应先分别计算每个电荷对它的库仑力，然后再用力的平行四边形定则求其矢量和．例2 如图1—2—2所示，三个完全相同的金属球a 、b 、c 位于等边三角形的三个顶点上．a 和c 带正电，b 带负电，a 所带电荷量的大小比b 的小．已知c 受到a 和b 的静电力的合力可用图中有向线段中的一条来表示，它应是A ．F 1B ．F 2C ．F 3D ．F 4解析：根据“同电相斥、异电相吸”的规律，确定电荷c 受到a 和b 的库仑力方向，考虑a 的带电荷量大于b 的带电荷量，因为F b 大于F a ，F b 与F a 的合力只能是F 2，故选项B 正确． 例2 两个大小相同的小球带有同种电荷（可看作点电荷），质量分别为m 1和m 2，带电荷量分别是q 1和q 2，用绝缘线悬挂后，因静电力而使两悬线张开，分别与铅垂线方向成夹角θ1和θ2,且两球同处一水平线上，如图1—2—3所示，若θ1＝θ2,则下述结论正确的是A.q 1一定等于q 2B.一定满足q 1/ m 1＝q 2/ m 2C.m 1一定等于m 2D.必须同时满足q 1＝q 2, m 1＝ m 2图1—2—3解析：两小球处于静止状态，故可用平衡条件去分析．小球m 1受到F 1、F 、m 1g 三个力作用，建立水平和竖直方向建立直角坐标系如图1—2—4所示，此时只需分解F 1.由平衡条件得： 0sin 11221=-θF rq q k 0cos 111=-g m F θ所以 .21211gr m q kq tg =θ 同理，对m 2分析得：.22212gr m q kq tg =θ 图1—2—4 因为21θθ=，所以21θθtg tg =，所以21m m =. 可见，只要m 1= m 2，不管q 1、q 2如何，1θ都等于2θ.所以，正确答案是C.讨论：如果m 1> m 2,1θ与2θ的关系怎样？如果m 1< m 2,1θ与2θ的关系又怎样？(两球仍处同一水平线上) 因为.21211gr m q kq tg =θ .22212gr m q kq tg =θ 不管q 1、q 2大小如何，两式中的221gr q kq 是相等的． 所以m 1> m 2时，1θ<2θ, m 1< m 2时，1θ>2θ.5．库仑定律给出了两个点电荷作用力的大小及方向，库仑力毕竟也是一种力，同样遵从力的合成和分解法则，遵从牛顿定律等力学基本规律．动能定理，动量守恒定律，共点力的平衡等力学知识和方法，在本章中一样使用．这就是：电学问题，力学方法．例3 a 、b 两个点电荷，相距40cm ，电荷量分别为q 1和q 2，且q 1＝9 q 2，都是正电荷；现引入点电荷c ，这时a 、b 、c 三个电荷都恰好处于平衡状态．试问：点电荷c 的性质是什么?电荷量多大?它放在什么地方?解析：点电荷c 应为负电荷，否则三个正电荷相互排斥，永远不可能平衡．由于每一个电荷都受另外两个电荷的作用，三个点电荷只有处在同一条直线上，且c 在a 、b 之间才有可能都平衡．设c 与a 相距x ，则c 、b 相距(0.4－x)，如点电荷c 的电荷量为q 3，根据二力平衡原理可列平衡方程：a 平衡： =2214.0q q k 231x q q kb 平衡： .)4.0(4.0232221x q q k q q k -=c 平衡： 231x q q k ＝.)4.0(232x q q k - 显见，上述三个方程实际上只有两个是独立的，解这些方程，可得有意义的解： x ＝30cm 所以 c 在a 、b 连线上，与a 相距30cm ，与b 相距10cm ．q 3＝12161169q q =，即q 1:q 2:q 3=1:91:161 (q 1、q 2为正电荷，q 3为负电荷) 例4 有三个完全相同的金属球A 、B 、C ，A 带电荷量7Q ，B 带电荷量﹣Q ，C 不带电．将A 、B 固定，然后让C 反复与A 、B 接触，最后移走C 球．问A 、B 间的相互作用力变为原来的多少倍?解析： C 球反复与A 、B 球接触，最后三个球带相同的电荷量，其电荷量为Q′＝3)(7Q Q -+＝2Q ．A 、B 球间原先的相互作用力大小为F ＝./77222221r kQ rQ Q k r Q Q k =⋅= A 、B 球间最后的相互作用力大小为F′=kQ′1Q′2/r 2=222/4/22r kQ r Q Q k =⋅⋅即 F′＝ 4F ／7.所以 ：A 、B 间的相互作用力变为原来的4／7．点评： 此题考查了中和、接触起电及电荷守恒定律、库仑定律等内容．利用库仑定律讨论电荷间的相互作用力时，通常不带电荷的正、负号，力的方向根据“同种电荷相互排斥，异种电荷相互吸引”来判断．如图1—2—5所示．在光滑绝缘的水平面上的A 、B 两点分别放置质量为m 和2m 的两个点电荷Q A 和Q B .将两个点电荷同时释放，已知刚释放时Q A 的加速度为a ，经过一段时间后(两电荷未相遇)，Q B 的加速度也为a ，且此时Q B 的速度大小为v ，问：(1) 此时Q A 的速度和加速度各多大?(2) 这段时间 内Q A 和Q B 构成的系统增加了多少动能？解析：题目虽未说明电荷的电性，但可以肯定的是两点电荷间的作用力总是等大反向的(牛顿第三定律)．两点电荷的运动是变加速运动(加速度增大)．对Q A 和Q B 构成的系统来说，库仑力是内力，系统水平方向动量是守恒的．(1) 刚释放时它们之间的作用力大小为F 1，则：F 1＝ m a ．当Q B 的加速度为a 时，作用力大小为F 2，则：F 2＝2 m a ．此时Q A 的加速度a′＝.222a mma m F == 方向与a 相同． 设此时Q A 的速度大小为v A ，根据动量守恒定律有：m v A ＝2 m v ，解得v A ＝2 v ，方向与v 相反．(2) 系统增加的动能 E k ＝kA E ＋kB E ＝221A mv ＋2221mv ⨯＝3m 2v 6．库仑定律表明，库仑力与距离是平方反比定律，这与万有引力定律十分相似，目前尚不清图13—1—5楚两者是否存在内在联系，但利用这一相似性，借助于类比方法，人们完成了许多问题的求解．[同步检测]1．下列哪些带电体可视为点电荷A ．电子和质子在任何情况下都可视为点电荷B ．在计算库仑力时均匀带电的绝缘球体可视为点电荷C ．带电的细杆在一定条件下可以视为点电荷D ．带电的金属球一定不能视为点电荷2．对于库仑定律，下面说法正确的是A ．凡计算真空中两个静止点电荷间的相互作用力，就可以使用公式F = 221r q q k； B ．两个带电小球即使相距非常近，也能用库仑定律C ．相互作用的两个点电荷，不论它们的电荷量是否相同，它们之间的库仑力大小一定相等D ．当两个半径为r 的带电金属球心相距为4r 时，对于它们之间相互作用的静电力大小，只取决于它们各自所带的电荷量3．两个点电荷相距为d ，相互作用力大小为F ，保持两点电荷的电荷量不变，改变它们之间的距离，使之相互作用力大小为4F ，则两点之间的距离应是A ．4dB ．2dC ．d/2D ．d/44．两个直径为d 的带正电的小球，当它们相距100 d 时作用力为F ，则当它们相距为d 时的作用力为( )A ．F ／100B ．10000FC ．100FD ．以上结论都不对5．两个带正电的小球，放在光滑绝缘的水平板上，相隔一定的距离，若同时释放两球，它们的加速度之比将A ．保持不变B ．先增大后减小C ．增大D ．减小6．两个放在绝缘架上的相同金属球相距d ，球的半径比d 小得多，分别带q 和3q 的电荷量，相互作用的斥力为3F ．现将这两个金属球接触，然后分开，仍放回原处，则它们的相互斥力将变为A ．OB ．FC ．3FD ．4F７．如图1—2—6所示，大小可以不计的带有同种电荷的小球A 和B 互相排斥，静止时两球位于同一水平面上，绝缘细线与竖直方向的夹角分别为α和β卢，且α < β， 由此可知A ．B 球带电荷量较多B ．B 球质量较大C ．A 球带电荷量较多D ．两球接触后，再静止下来，两绝缘线与竖直方向的夹角变为α′、β′，则仍有α ′< β′ ８．两个质量相等的小球，带电荷量分别为q 1和q 2，用长均为L 的两根细线，悬挂在同一点图1—2—6上，静止时两悬线与竖直方向的夹角均为30°，则小球的质量为 . ９．两个形状完全相同的金属球A 和B ，分别带有电荷量q A ＝﹣7×108-C 和q B ＝3×108-C ，它们之间的吸引力为2×106-N ．在绝缘条件下让它们相接触，然后把它们又放回原处，则此时它们之间的静电力是 (填“排斥力”或“吸引力”)，大小是 ．(小球的大小可忽略不计)10．如图1—2—7所示，A 、B 是带等量同种电荷的小球，A 固定在竖直放置的10 cm 长的绝缘支杆上，B 平衡于倾角为30°的绝缘光滑斜面上时，恰与A 等高，若B 的质量为303g ，则B 带电荷量是多少?(g 取l0 m ／s 2)[综合评价] 1．两个带有等量电荷的铜球，相距较近且位置保持不变，设它们带同种电荷时的静电力为F 1，它们带异种电荷时(电荷量绝对值相同)的静电力为F 2，则F 1和F 2的大小关系为：A ．F 1＝F 2 D ．F 1> F 2 C ．F 1< F 2 D ．无法比较2．如图1—2—8所示，在A 点固定一个正点电荷，在B 点固定一负点电荷，当在C 点处放上第三个电荷q 时，电荷q 受的合力为F ，若将电荷q 向B 移近一些，则它所受合力将A ．增大 D ．减少 C ．不变 D ．增大、减小均有可能．3．真空中两个点电荷，电荷量分别为q 1＝8×109-C 和q 2＝﹣18×109-C ，两者固定于相距20cm 的a 、b 两点上,如图1—2—9所示．有一个点电荷放在a 、b 连线(或延长线)上某点，恰好能静止，则这点的位置是A ．a 点左侧40cm 处B ．a 点右侧8cm 处C ．b 点右侧20cm 处D ．以上都不对． 4．如图所示，+Q 1和-Q 2是两个可自由移动的电荷，Q 2=4Q 1．现再取一个可自由移动的点电荷Q 3放在Q 1与Q 2连接的直线上，欲使整个系统平衡，那么（ ）A.Q 3应为负电荷，放在Q 1的左边 B 、Q 3应为负电荷，放在Q 2的右边C.Q 3应为正电荷，放在Q 1的左边 D 、Q 3应为正电荷，放在Q 2的右边．图1—2—7 图1—2—9 图1—2—85．如图1—2—10所示，两个可看作点电荷的小球带同种电，电荷量分别为q 1和q 2，质量分别为m 1和m 2，当两球处于同一水平面时，α >β，则造成α >β的可能原因是：A ．m 1>m 2B ．m 1<m 2C q 1>q 2D ．q 1>q 26．如图1—2—11所示，A 、B 两带正电小球在光滑绝缘的水平面上相向运动．已知m A ＝2m B ，A v ＝20v ，B v ＝0v ．当两电荷相距最近时，有A ．A 球的速度为0v ，方向与A v 相同B ．A 球的速度为0v ，方向与A v 相反C ．A 球的速度为20v ，方向与A v 相同D ．A 球的速度为20v ，方向与A v 相反．7．真空中两个固定的点电荷A 、B 相距10cm ，已知q A ＝+2.0×108-C ，q B ＝+8.0×108-C ，现引入电荷C ，电荷量Qc ＝+4.0×108-C ，则电荷C 置于离A cm ，离Bcm 处时，C 电荷即可平衡；若改变电荷C 的电荷量，仍置于上述位置，则电荷C 的平衡状态 (填不变或改变)，若改变C 的电性，仍置于上述位置，则C 的平衡 ，若引入C 后，电荷A 、B 、C 均在库仑力作用下平衡，则C 电荷电性应为 ，电荷量应为 C ．8．如图1—2—12所示，两相同金属球放在光滑绝缘的水平面上，其中A 球带9Q 的正电荷，B 球带Q 的负电荷，由静止开始释放，经图示位置时，加速度大小均为a ，然后发生碰撞，返回到图示位置时的加速度均为 ．9．如图1—2—13所示，两个可视为质点的金属小球A 、B 质量都是m 、带正电电荷量都是q ，连接小球的绝缘细线长度都是l ，静电力常量为k ，重力加速度为g ．则连结A 、B的细线中的张力为多大? 连结O 、A 的细线中的张力为多大?10．如图1—2—14所示，一个挂在丝线下端的 带正电的小球B 静止在图示位置．固定的带正电荷的A 球电荷量为Q ，B 球质量为m 、电荷量为q ，θ＝30°，A 和B 在同一水平线上，整个装置处在真空中，求A 、B 两球间的距离．图1—2—10 图1—2—11 图1—2—12图1—2—13第二节 库仑定律知能准备答案：1.点电荷 2.乘积 平方 连线上同步检测答案：1.BC 2.AC 3.C 4.D 5.A 6.D 7.D 8.221/3gl q kq 9.排斥力，3.8×107-N 10.106-C综合评价答案：1.C 2. D 3.A 4. A 5.B 6. A 7. 10/3, 20/3, 不变，不变，负，8×910-8.16a/9 9.mg lq k +222mg 10.mgkQq 3同步导学第1章静电场第03节 电场强度[知能准备]1．物质存在的两种形式： 与 ．2．电场强度（1）电场明显的特征之一是对场中其他电荷具有 ．（2）放入电场中某点的电荷所受的静电力F 跟它的电荷量q 的 ．叫做该点的电场强度．物理学中规定电场中某点的电场强度的方向跟 电荷在该点所受的静电力的方向相同．（3）电场强度单位 ，符号 ．另一单位 ，符号 ．（4）如果 1 C 的电荷在电场中的某点受到的静电力是 1 N ，这点的电场强度就是 ．3．电场强度的叠加：电场中某点的电场强度为各个场源点电荷 在该点产生的电场强度的 ．4．电场线(1)电场线是画在电场中的一条条有方向的曲线（或直线）．曲线上每点的切线方向表示该点的电场强度方向．(2)电场线的特点：①电场线从正电荷（或无限远处）出发，终止于无限远或负电荷．②电场线在电场中不相交，这是因为在电场中任意一点的电场强度不可能有两个方向． ③在同一幅图中，电场强度较大的地方电场线较 ，电场强度较小的地方电场线较 ，因此可以用电场线的 来表示电场强度的相对大小．5．匀强电场：如果电场中各点电场强度的大小 ．方向 ，这个电场就叫做匀强电场．[同步导学]1． 电场和电场的基本性质场是物质存在的又一种形态．区别于分子、原子组成的实物，电场有其特殊的性质，如：几个电场可以同时“处于”某一空间，电场对处于其间的电荷有力的作用，电场具有能量等．本章研究静止电荷产生的电场 ，称为静电场．学习有关静电场的知识时应该明确以下两点：（1）电荷的周围存在着电场，静止的电荷周围存在着静电场．（2）电场的基本性质是：对放入其中的电荷（不管是静止的还是运动的）有力的作用，电场具有能量．2． 电场强度（1）试探电荷q 是我们为了研究电场的力学性质，引入的一个特别电荷．试探电荷的特点：①电荷量很小，试探电荷不影响原电场的分布；②体积很小，便于研究不同点的电场．（2）对于qF E ，等号右边的物理量与被定义的物理量之间不存在正比或反比的函数关系，只是用右边两个物理量之比来反映被定义的物理量的属性．在电场中某点，比值q F 是与q 的有无、电荷量多少，电荷种类和F 的大小、方向都无关的恒量，电场中各点都有一个唯一确定的E.因为场强E 完全是由电场自身的条件（产生电场的场源电荷和电场中的位置）决定的，所以它反映电场本身力的属性．例 1 在电场中某点用+q 测得场强E ，当撤去+q 而放入－q/2时，则该点的场强 ( )A ．大小为E / 2，方向和E 相同B ．大小为E ／2，方向和E 相反C ．大小为E ，方向和E 相同D ．大小为E ，方向和E 相反解析：把试探电荷q 放在场源电荷Q 产生的电场中，电荷q 在不同点受的电场力一般是不同的，这表示各点的电场强度不同；但将不同电荷量的试探电荷q 分别放入Q 附近的同一点时，虽受力不同，但电场力F 与电荷量q 的比值F/q 不变．因为电场中某点的场强E 是由电场本身决定，与放入电场中的电荷大小、正负、有无等因素无关，故C 正确．3．点电荷周围的场强场源电荷Q 与试探电荷q 相距为r ，则它们间的库仑力为22r Q qk r Qq k F ==， 所以电荷q 处的电场强度2rQ k q F E ==． (1) 公式：2rQ k E =，Q 为真空中场源点电荷的带电荷量，r 为考察点到点电荷Q 的距离． (2) 方向：若Q 为正电荷，场强方向沿Q 和该点的连线指向该点；若Q 为负电荷，场强方向沿Q 和该点的连线指向Q ．(3) 适用条件：真空中点电荷Q 产生的电场．4．两个场强公式q F E =和2rQ k E =的比较 (1) 2rQ k E =适用于真空中点电荷产生的电场，式中的Q 是场源电荷的电荷量，E 与场源电荷Q 密切相关；q F E =是场强的定义式，适用于任何电场，式中的q 是试探电荷的电荷量，E 与试探电荷q 无关．(2) 在点电荷Q 的电场中不存在E 相同的两个点，r 相等时，E 的大小相等但方向不同；两点在以Q 为圆心的同一半径上时，E 的方向相同而大小不等．例2 下列关于电场强度的说法中，正确的是 ( )A ．公式qF E =只适用于真空中点电荷产生的电场 B ．由公式q F E =可知，电场中某点的电场强度E 与试探电荷q 在电场中该点所受的电场力成正比C ．在公式F =221r Q Q k 中，22rQ k 是点电荷Q 2产生的电场在点电荷Q 1处的场强大小；而21r Q k 是点电荷Q 1产生的电场在点电荷Q 2处场强的大小。
