顺风庭栏杆水平推力检测(样表)

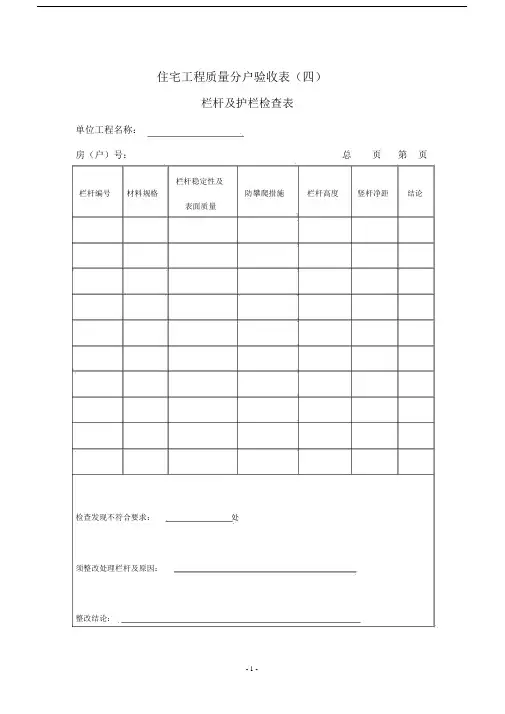

住宅工程质量分户验收表（四）
栏杆及护栏检查表
单位工程名称：
房（户）号：总页第页
栏杆稳定性及
栏杆编号材料规格防攀爬措施栏杆高度竖杆净距结论
表面质量
检查发现不符合要求：处
须整改处理栏杆及原因：
整改结论：
检查人员（建设单位）监理单位施工单位其它单位
年月日年月日年月日年月日
填表说明：
1、材料规格、图纸用材与现场实际及材料合格证明等文件资料相对应为符合设计要求，反，之为不符
合设计要求；
2、栏杆稳定性及表面质量、栏杆安装牢固、不晃动、形状与施工图纸栏杆详图或设计变更相符，
栏杆表面洁净、平整、大面无划痕、碰伤、污染为符合要求，反之，为不符合要求；
3、防攀爬措施，现场实际未有违反现行规范、规程及有关标准的内容在检查记录中填写，“未发现违规情况”，反之，注明违规内容；
4、栏杆高度，从可踏面开始丈量，栏杆高度尺寸满足设计及相关强制性条文要求合格，反之，不合
格；
5、竖杆净距，满足设计及相关强制性条文要求为合格，反之，不合格；
6、本表适用于室内及公共部分的栏杆及护栏检查录。

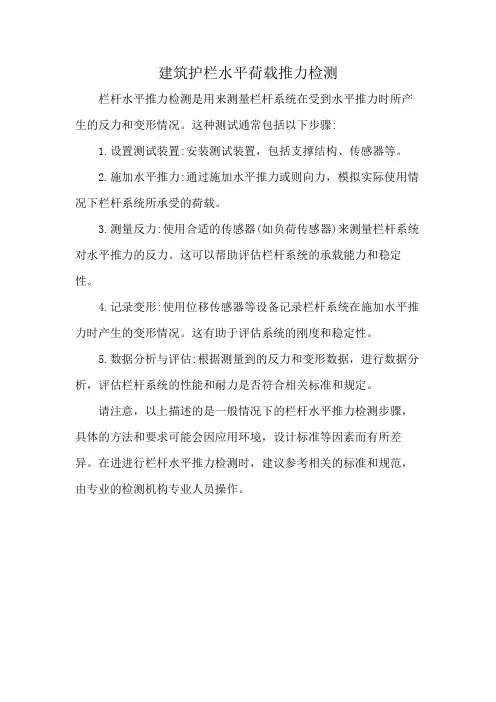

建筑护栏水平荷载推力检测
栏杆水平推力检测是用来测量栏杆系统在受到水平推力时所产生的反力和变形情况。

这种测试通常包括以下步骤:
1.设置测试装置:安装测试装置，包括支撑结构、传感器等。

2.施加水平推力:通过施加水平推力或则向力，模拟实际使用情况下栏杆系统所承受的荷载。

3.测量反力:使用合适的传感器(如负荷传感器)来测量栏杆系统对水平推力的反力。

这可以帮助评估栏杆系统的承载能力和稳定性。

4.记录变形:使用位移传感器等设备记录栏杆系统在施加水平推力时产生的变形情况。

这有助于评估系统的刚度和稳定性。

5.数据分析与评估:根据测量到的反力和变形数据，进行数据分析，评估栏杆系统的性能和耐力是否符合相关标准和规定。

请注意，以上描述的是一般情况下的栏杆水平推力检测步骤，具体的方法和要求可能会因应用环境，设计标准等因素而有所差异。

在进进行栏杆水平推力检测时，建议参考相关的标准和规范，由专业的检测机构专业人员操作。

建筑护栏水平荷载推力检测附录B 护栏水平荷载推力检测B.1 一般规定B.1.1计量仪表（百分表、位移计等）应在检测前计量检定合格，加载装置（千斤顶或砝码等）应在检测前校验合格，且应满足测试精度要求。

条文说明：检测所用千斤顶的精度要求应满足力值偏差不超过+2%。

B.1.2护栏基本检测的平面尺寸、杆体材料、锚固方式、安装工艺等应与工程上的护栏一致。

条文说明：试验用护栏的平面尺寸、杆体材料等应与实际工程用护栏保持一致。

对于有实际工程应用经验的常规铁制护栏、木质护栏、玻璃护栏等可不做承载力检测，而只按本规程的要求做相应的验收检测。

B.1.3对于根部采用螺栓连接或焊接锚固的护栏，应在连接处细部构造施工完毕后进行试验。

B.1.4试件横向至少包括3个分格，试件规格、材料、构造及安装方式应与实际工程一致，检测时不应增加任何附加设施。

B.1.5由均布荷载转化为两点部位荷载的施力F 计算： 2qL F 式中：F ——每点部位施力（N ）；q ——均布荷载值（N/m ）；L ——试件长度（m ）。

B.1.6试验前，宜进行预压，以检查试验装置的工作是否正常。

预压荷载可取为检验荷载的20％～30%。

条文说明：检测装置受力后往往因安装问题而有一部分不可恢复的变形，通过预压，不仅检测检测装置能否正常工作，同时也可很大程度消除这部分变形。

B.1.7 加载装置的承载力和刚度应满足最大试验荷载要求。

条文说明：承载力检测的主要目的是通过对护栏水平方向的加载试验，了解护栏的整体结构性能，为护栏的设计和施工提供依据。

B.2 水平推力检测B.2.1 加载应按以下步骤进行：1）按图B.2.1所示，以相邻两立柱的中心A点、B点作为施载点；2）按图B.2.1所示，以施力点A、点B的一边20mm以内处、中间立柱和两边上立柱的扶手上设测量点，测量点应为平整垂直面；3）施加约F/2荷载作预加荷载，作用1min后卸载，以该状态为基准；4）继续施加荷载F，作用5min后，检测扶手的最大挠度、水平位移值以及卸载后的最大残余挠度，并观察各连接部位松弛或脱落情况。
