研究小户型太阳能瓦片屋顶光伏发电系统

浅谈家庭屋顶分布式光伏发电系统的设计与施工（一）民用光伏发电系统是分布式发电系统的重要组成部分，随着国内分布式政策的不断完善与落实，光伏发电已经走入了普通百姓的生活，由于全国各地居民的屋顶条件情况不尽相同，因此各个项目都需要因地制宜，进行定制化的设计和施工，笔者曾有幸参与到实际工程案例，对小型民用系统的建设有了进一步的了解。

本文以瓦面屋顶和混凝土屋顶为例，主要介绍其设计和施工部分，供民用系统从业者或对家庭分布式发电感兴趣的人士参考。

1.民用分布式发电系统的设计民用分布式项目的设计需要在前期工作中完成屋顶勘测和相关信息的收集，并给业主提供初步的设计方案或屋顶发电效果图，效果图的作用一方面可以从侧门说明专业设计能力，另一方面可以非常直观地为业主展示组件的布置形式和实时阴影情况，如图1和图2为混凝土屋顶支架安装和组件敷设效果图,图3为笔者基于CAD图纸而绘制的南京地区别墅分布式发电系统的组件布置效果图，然而大多数别墅屋顶的业主可能没有屋顶平面和立面图纸，这种情况下我们只需把握屋顶的整体尺寸，细节的部分化繁为简。

对于民用系统设计人士，本人还是强烈推荐使用SketchUp，因为在效果图制作和阴影分析上较为出色。

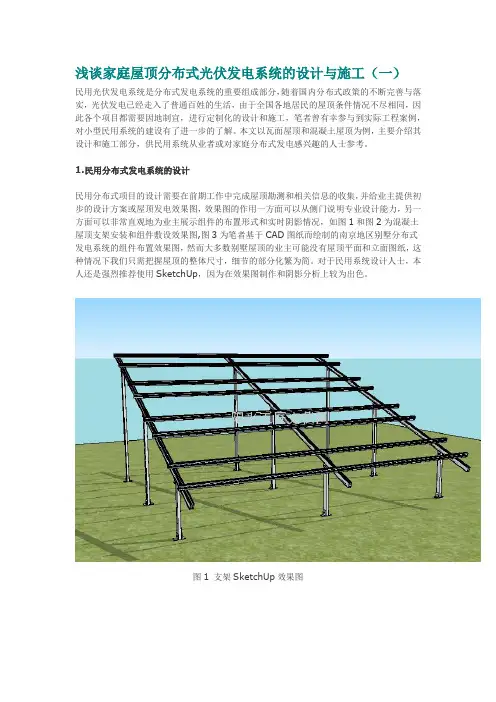

图1 支架SketchUp效果图图2混凝土屋顶支架安装和组件铺设SketchUp效果图图3别墅分布式发电系统组件布置SketchUp效果图项目施工前的重要工作是深化设计，如方阵具体布置方案、支架安装方案、组件和逆变器选型、接线和电缆敷设方案、逆变器和交流配电箱的安装位置、防雷接地等，其中方阵布置和支架的安装方案属于重点内容，对于民用系统，支架的安装设计灵活性很大。

别墅屋顶一般为瓦面和混凝土两种形式，支架和屋面的固定有打孔和负重压块等方法，对于打孔因为破坏了原有屋面的结构，就要涉及到屋面的防水工程。

如图4所示为混凝土屋顶膨胀螺栓与屋面的固定方法和屋面防水措施，孔的直径需要和膨胀螺栓的直径匹配，太小和太大都不合适，孔的深度需要根据屋面的结构来定，膨胀螺栓的深度不允许超出现浇层，一般最大深度为现浇层的一半左右，并以此作为选择膨胀螺栓长度的依据。

小型屋顶太阳能发电系统的设计随着可再生能源的快速发展和环境保护意识的增强，太阳能发电作为清洁能源之一，在各个领域得到了广泛的应用。

而在屋顶安装太阳能发电系统早已不再局限于大型工业建筑，而是逐渐普及到小型住宅屋顶。

本文将探讨，旨在提出一种切实可行的方案，为居民提供清洁、稳定的能源供应。

一、小型屋顶太阳能发电系统的意义小型屋顶太阳能发电系统的设计是为了将可再生能源带入家庭生活，实现家庭能源的自给自足。

传统能源的消耗给地球环境带来了巨大的负担，而太阳能作为一种清洁能源，可以有效减少对环境的污染。

通过在小型住宅屋顶安装太阳能发电系统，不仅可以降低家庭的能源成本，还可以为环保事业做出一定的贡献。

二、小型屋顶太阳能发电系统的技术原理小型屋顶太阳能发电系统主要由光伏组件、逆变器、电池、支架等部分组成。

光伏组件将太阳能转化为直流电能，逆变器则将直流电转化为交流电，以供家庭使用。

而电池则可以储存多余的电能，在夜间或阴天使用。

支架则起到支撑和固定光伏组件的作用。

三、小型屋顶太阳能发电系统的设计要素1. 屋顶条件：屋顶的朝向和倾斜角度是选择太阳能发电系统的重要考虑因素。

一般情况下，南向屋顶是最佳选择，倾斜角度应尽量接近当地纬度。

2. 光伏组件：选择高效、耐用的光伏组件对系统的发电效率至关重要。

在选购光伏组件时，一定要选择正规厂家的产品，避免购买劣质产品。

3. 逆变器：逆变器的选择也是非常重要的，它直接影响太阳能发电系统的输出电流和电压。

高效、稳定的逆变器可以提高系统的发电效率和稳定性。

4. 电池：如果家庭需要在夜间或阴天使用太阳能发电系统发电，就需要安装电池来储存多余的电能。

选择容量适当、寿命长的电池才能保证系统的正常运行。

5. 支架：支架的稳固性和耐用性决定了光伏组件的安全性和稳定性。

选择优质的支架可以减少维护成本，并延长系统的使用寿命。

四、小型屋顶太阳能发电系统的设计步骤1. 方案设计：首先需要根据屋顶条件和家庭用电需求，确定太阳能发电系统的容量和型号。

研究太阳能瓦片屋顶光伏发电系统摘要：近年来，随着人们生活水平的不断提高，人们的节能意识也在不断提高。

在房屋屋顶建筑中，太阳能瓦片屋顶光伏发电系统能更好地利用太阳能资源，保护生态环境。

基于此，本文首先阐述了屋顶光伏发电系统的概述，并详细探讨了屋顶光伏发电系统在我国的发展现状及其改进措施。

关键词：太阳能瓦片；屋顶光伏发电系统；现状；措施在我国可持续发展战略背景下，光伏产业作为一种节能环保、长远发展的绿色能源产业，必将得到更好的发展，光伏发电系统在未来很有可能全面普及。

在此进程中，如何更有效地将屋顶光伏发电系统应用于建筑中是一个重要环节。

太阳能瓦片日益成熟的应用为这种应用发展指明了方向。

相关技术人员要进一步研究太阳能瓦片的应用，争取在不破坏平衡性情况下提高太阳能瓦片的光伏发电能效及建筑工程能效，从而赋予其更高的应用价值，使光伏建筑一体化理论获得更好的应用基础。

一、屋顶光伏发电系统概述光伏发电系统根据安装位置可分为两种，一种是安装在建筑外墙上的侧面光伏发电系统，另一种是装在屋顶上的屋顶光伏发电系统。

后者更为常见，因这种光伏发电系统能后续添加，具有较高适应性，即使是太阳能瓦片等设计要求较高的光伏发电系统，也只需在建筑屋顶进行少量的设计后期改造就能实现。

基于以上原因，屋顶光伏发电系统具有较高的应用推广价值。

二、屋顶光伏发电系统在我国的发展现状1、我国屋顶光伏发电系统技术发展现状。

尽管近年来我国光伏产业呈现出蓬勃发展的趋势，但从整体技术水平来看，仍处于初期发展培育阶段，相关技术远未成熟。

目前，我国光伏发电技术具有以下特征：①能量转换率低。

这是目前制约我国光伏发展的最重要因素，也是面临的首要问题。

我国光伏发电系统通常只有10～15%的实际转换率，过低转换率使光伏发电成本居高不下，大幅降低了技术实用性。

这种情况直到2010年引入转换率达到26%的聚光光伏发电技术才有所改善，但提高能量转换率仍是光伏发电的主要技术目的。

屋顶太阳能发电方案随着能源日益紧缺和环境问题的日益加剧，太阳能发电作为一种可再生、清洁且持久的能源形式，受到了越来越多的关注和应用。

在屋顶安装太阳能发电系统，不仅可以为家庭或企业提供可靠的电力供应，还能为环境保护作出贡献。

本文将介绍屋顶太阳能发电方案的具体内容。

一、方案概述屋顶太阳能发电方案是指通过在屋顶安装光伏板，将阳光能转化为电能的一种可持续发电方式。

具体包括光伏板选型、安装方式、系统设计等内容。

太阳能发电系统一般包括光伏组件、逆变器、电池储能设备、监控与控制系统等部分。

二、光伏板选型在选择光伏板时，常见的有单晶硅、多晶硅和非晶硅三种材料。

单晶硅光伏板具有较高的转化效率和较小的面积需求，但价格相对较高；多晶硅光伏板相对便宜，但其转化效率较低；非晶硅光伏板价格适中，但在高温环境下性能有所下降。

根据实际需求和经济情况，选择合适的光伏板类型至关重要。

三、安装方式屋顶太阳能发电系统的安装方式主要有斜面安装和平面安装两种。

斜面安装是指将光伏板以一定角度安装在屋顶上，以最大程度地接收太阳辐射。

平面安装则是将光伏板平放于屋顶上，适用于无法斜面安装的情况。

选择合适的安装方式需要综合考虑屋顶的情况、光照条件和美观要求等因素。

四、系统设计屋顶太阳能发电系统的设计应综合考虑屋顶面积、光照强度、用电负荷等因素。

设计师需要测算出光伏板的安装数量、布局和倾斜角度，以及逆变器和储能设备等其他系统组件的选择和配置。

同时，还需考虑系统的可靠性、稳定性和安全性等方面的要求。

五、效益分析屋顶太阳能发电方案的优点在于可以通过自然的太阳能提供电力，从而减少对传统能源的依赖，降低能源成本。

此外，太阳能发电系统还可以将多余的电力储存在电池中，以备不时之需。

虽然在初期投资上可能会较高，但随着系统的使用时间增长，其经济效益逐渐显现，长期来看具有较高的投资回报率。

六、环境效益屋顶太阳能发电方案具有显著的环境效益。

太阳能是一种清洁、绿色的能源形式，其发电过程没有二氧化碳和其他污染物的排放，能够有效减少温室气体的排放和空气污染。
