屋顶光伏发电系统

光伏发电在屋顶的应用案例
光伏发电在屋顶的应用案例有很多，以下是一些典型的应用案例：
1. 家庭屋顶光伏电站：许多家庭在屋顶安装光伏发电系统，将太阳能转化为电能供家庭用电。

这种系统可以降低家庭的电费支出，同时减少对传统能源的依赖。

2. 商业屋顶光伏电站：许多企业和办公楼也在屋顶安装了光伏发电系统。

这些系统可以为企业和办公楼提供部分或全部的电力需求，降低企业的运营成本。

3. 公共设施屋顶光伏电站：一些公共设施，如学校、医院、体育馆等，也在屋顶安装了光伏发电系统。

这些系统可以为公共设施提供绿色、可持续的电力来源。

4. 农村屋顶光伏电站：在一些农村地区，政府和企业推动农民在屋顶安装光伏发电系统，以解决农村地区的电力供应问题。

这些系统可以为农民提供稳定的电力来源，提高农村地区的生活水平。

5. 社区屋顶光伏电站：一些社区组织居民共同建设屋顶光伏电站，将多余的电力卖给电网公司，为社区创造经济效益。

这种模式有助于提高社区居民的环保意识和参与度。

6. 光伏农业大棚：在一些农业园区，利用光伏大棚种植农作物，既可以实现农业生产，又可以利用太阳能发电。

这种模式可以提高农业产值，同时减少对传统能源的依赖。

屋顶光伏发电施工方案1. 引言随着能源需求的不断增长和对可再生能源的追求，光伏发电作为一种清洁、可再生的能源形式，正在受到越来越多的关注。

在屋顶安装光伏发电系统，不仅可以为居民提供可靠的电力供应，还可以减少对传统能源的依赖，降低能源消耗，减少环境污染。

本文将介绍屋顶光伏发电施工方案，包括选址、设计、安装和维护等方面的内容。

2. 选址与评估在选择适合光伏发电的屋顶时，需要考虑以下几个因素：2.1 屋顶朝向和坡度屋顶朝向和坡度是光伏发电系统效率的重要影响因素。

一般来说，朝向南方且坡度在10°-30°之间的屋顶效果较好。

2.2 遮挡情况在选址时需要考虑周围的高楼、树木、电线杆等遮挡物对光伏板照射的影响。

遮挡物会减少光伏发电系统的效率，因此需选择没有或遮挡物较少的屋顶。

2.3 屋顶承重能力光伏发电系统需要安装在屋顶上，因此需要评估屋顶的承重能力。

如果屋顶的承重能力不足，需要采取加固措施。

3. 设计与选型3.1 光伏板选型在选择光伏板时，需要考虑光伏板的材质、尺寸和转换效率等因素。

常见的光伏板材料包括单晶硅、多晶硅和非晶硅等，尺寸可以根据实际情况进行选择，转换效率越高，发电效果越好。

需要注意的是，光伏板的选型应根据项目需求和预算进行综合考虑。

3.2 逆变器选型逆变器是将光伏电流转换为交流电的装置。

在选型时，需考虑逆变器的转换效率、功率容量、保护功能等因素。

同时还需考虑逆变器在屋顶安装的便利性和可靠性。

3.3 支架选型支架是光伏板安装的基础，对光伏发电系统的稳定性和安全性起着重要作用。

支架的选型要考虑材料的耐候性、耐腐蚀性和结构的牢固性等因素。

4. 安装与调试4.1 安装流程屋顶光伏发电系统的安装流程主要包括以下几个步骤：1.准备工作：清理屋顶、测量和标记安装位置等。

2.安装支架：根据设计要求安装支架，并确保支架的平整和牢固。

3.安装光伏板：将光伏板按照设计要求安装在支架上，并连接好电缆。

屋顶分布式光伏发电方案1. 引言随着人们对可持续能源的需求不断增加，分布式光伏发电系统在屋顶上的安装变得越来越流行。

屋顶分布式光伏发电方案不仅可以为屋主提供清洁能源，还能有效减少对传统能源的依赖。

本文将介绍屋顶分布式光伏发电方案的相关概念、工作原理、优势和应用。

2. 分布式光伏发电的概念分布式光伏发电是指将光伏发电系统设施分散安装在各种建筑物（包括屋顶）上，将太阳能转化为可用的电能。

与传统集中式光伏发电系统不同，分布式光伏发电系统在接入电网的同时，也可以满足建筑物本身的用电需求。

3. 屋顶分布式光伏发电方案的工作原理屋顶分布式光伏发电方案主要包括太阳能光伏板、逆变器和储能设备。

光伏板将太阳能转化为直流电，逆变器将直流电转换为交流电，以满足建筑物的用电需求。

储能设备可以储存多余的电能，以便在夜间或云天气时供电。

典型的屋顶分布式光伏发电方案如下所示：+-----------------+| || 光伏板 || |+-----------------+|+-----------------+| || 逆变器 || |+-----------------+|+-----------------+| || 储能设备 || |+-----------------+4. 屋顶分布式光伏发电方案的优势屋顶分布式光伏发电方案相较于传统集中式光伏发电系统具有以下优势： - 减少能源损耗：光伏发电系统直接在屋顶上安装，减少了输电过程中的能源损耗。

-节省空间：屋顶是常见的可用空间，不占用额外的土地资源。

- 减少碳排放：分布式光伏发电利用太阳能发电，无需燃烧化石燃料，因此减少了对环境的影响，并减少了碳排放。

- 降低能源成本：利用屋顶分布式光伏发电系统可以自给自足地满足建筑物的用电需求，减少对电网的依赖，从而降低能源成本。

- 提高能源安全性：分布式光伏发电系统不依赖传统的能源供应，因此能够提供可靠的能源供应，提高能源安全性。

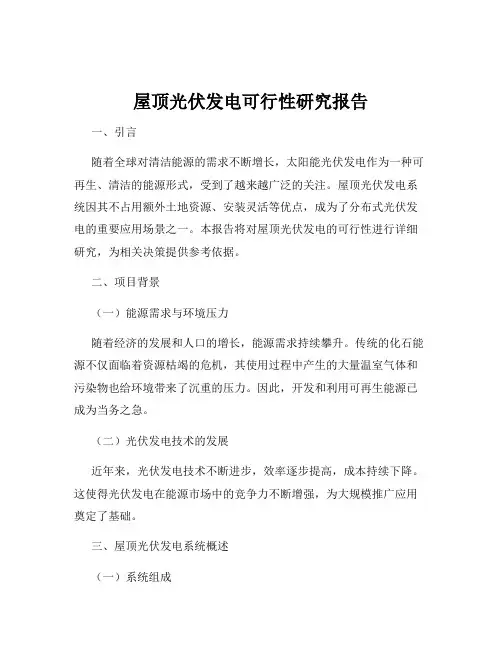

屋顶光伏发电可行性研究报告一、引言随着全球对清洁能源的需求不断增长，太阳能光伏发电作为一种可再生、清洁的能源形式，受到了越来越广泛的关注。

屋顶光伏发电系统因其不占用额外土地资源、安装灵活等优点，成为了分布式光伏发电的重要应用场景之一。

本报告将对屋顶光伏发电的可行性进行详细研究，为相关决策提供参考依据。

二、项目背景（一）能源需求与环境压力随着经济的发展和人口的增长，能源需求持续攀升。

传统的化石能源不仅面临着资源枯竭的危机，其使用过程中产生的大量温室气体和污染物也给环境带来了沉重的压力。

因此，开发和利用可再生能源已成为当务之急。

（二）光伏发电技术的发展近年来，光伏发电技术不断进步，效率逐步提高，成本持续下降。

这使得光伏发电在能源市场中的竞争力不断增强，为大规模推广应用奠定了基础。

三、屋顶光伏发电系统概述（一）系统组成屋顶光伏发电系统主要由光伏组件、逆变器、支架、电缆、配电箱等组成。

光伏组件将太阳能转化为直流电，逆变器将直流电转换为交流电，以供家庭或企业使用。

（二）工作原理当阳光照射到光伏组件上时，光子激发半导体材料中的电子，产生直流电。

直流电通过逆变器转换为交流电后，接入电网或直接供用户使用。

四、屋顶光伏发电的优势（一）节能减排光伏发电过程中不产生二氧化碳、二氧化硫等污染物，有助于减少温室气体排放，改善环境质量。

（二）节省电费安装屋顶光伏发电系统后，用户可以自用发电，减少对电网的依赖，从而降低电费支出。

（三）增加房屋价值拥有光伏发电系统的房屋在市场上往往更具吸引力，能够提升房屋的价值。

（四）可靠性高光伏发电系统寿命长，维护成本低，运行稳定可靠。

五、技术可行性分析（一）屋顶条件评估需要对屋顶的面积、朝向、承重能力、遮挡情况等进行详细评估，以确定是否适合安装光伏发电系统。

一般来说，屋顶面积越大、朝向正南、无遮挡的屋顶更有利于光伏发电。

（二）光伏发电效率目前市场上主流的光伏组件效率在 18% 22%之间，随着技术的不断进步，效率还有进一步提升的空间。

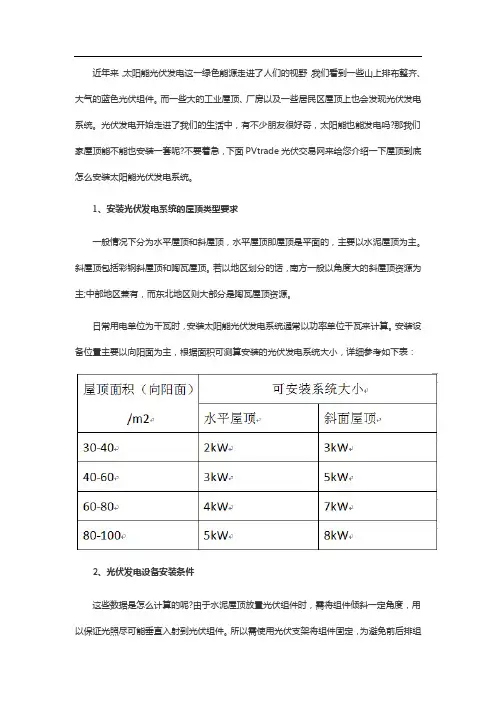

近年来，太阳能光伏发电这一绿色能源走进了人们的视野，我们看到一些山上排布整齐、大气的蓝色光伏组件。

而一些大的工业屋顶、厂房以及一些居民区屋顶上也会发现光伏发电系统。

光伏发电开始走进了我们的生活中，有不少朋友很好奇，太阳能也能发电吗?那我们家屋顶能不能也安装一套呢?不要着急，下面PVtrade光伏交易网来给您介绍一下屋顶到底怎么安装太阳能光伏发电系统。

1、安装光伏发电系统的屋顶类型要求一般情况下分为水平屋顶和斜屋顶，水平屋顶即屋顶是平面的，主要以水泥屋顶为主。

斜屋顶包括彩钢斜屋顶和陶瓦屋顶。

若以地区划分的话，南方一般以角度大的斜屋顶资源为主;中部地区兼有，而东北地区则大部分是陶瓦屋顶资源。

日常用电单位为千瓦时，安装太阳能光伏发电系统通常以功率单位千瓦来计算。

安装设备位置主要以向阳面为主，根据面积可测算安装的光伏发电系统大小，详细参考如下表：2、光伏发电设备安装条件这些数据是怎么计算的呢?由于水泥屋顶放置光伏组件时，需将组件倾斜一定角度，用以保证光照尽可能垂直入射到光伏组件。

所以需使用光伏支架将组件固定，为避免前后排组件间遮挡，要空余一定间隔。

间隔大小根据地区有所差异，一般每千瓦光伏组件需屋顶面积为15到20平米左右。

斜屋顶可直接敷设于屋顶上，因此可忽略间隔，而斜屋顶每千瓦组件需屋顶面积在10-15平米左右。

在安装光伏系统时，首先要保证在避免破坏屋顶的情况下安装。

对于水泥平屋顶来说，对于使用防水层的屋顶，比如覆盖沥青等。

要尽量避免在屋顶打孔，可采用放置水泥基础来固定光伏支架。

在水泥基础下面垫橡胶垫以保护防水层，并防止水泥基础的滑动。

对于斜屋顶而言，瓦式屋顶需将瓦片掀起，将陶瓦挂钩固定在房梁上或水泥层上。

因此部分地区建造房屋顶瓦片下是泥土层，土层松软导致陶瓦挂钩附着力下降，因此要寻找更合理的方式安装;彩钢屋顶可根据彩钢类型进行夹具式或打孔式安装，打孔时需使用防水胶垫防水。

3、光伏发电系统发电量对一般家庭来说，安装一套3-5kW光伏发电系统即可满足日常用电所需。

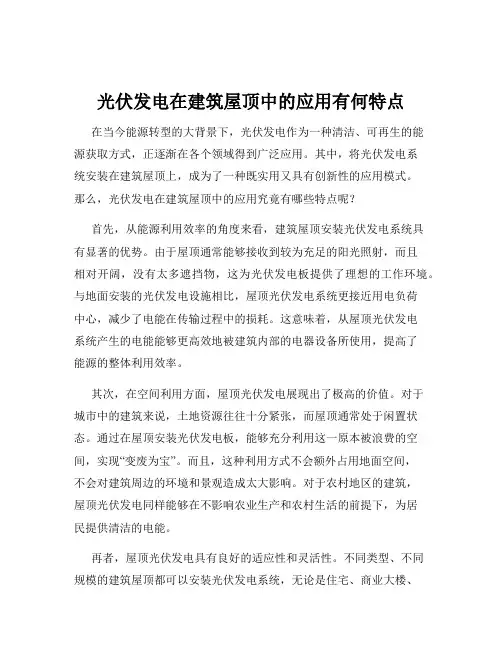

光伏发电在建筑屋顶中的应用有何特点在当今能源转型的大背景下，光伏发电作为一种清洁、可再生的能源获取方式，正逐渐在各个领域得到广泛应用。

其中，将光伏发电系统安装在建筑屋顶上，成为了一种既实用又具有创新性的应用模式。

那么，光伏发电在建筑屋顶中的应用究竟有哪些特点呢？首先，从能源利用效率的角度来看，建筑屋顶安装光伏发电系统具有显著的优势。

由于屋顶通常能够接收到较为充足的阳光照射，而且相对开阔，没有太多遮挡物，这为光伏发电板提供了理想的工作环境。

与地面安装的光伏发电设施相比，屋顶光伏发电系统更接近用电负荷中心，减少了电能在传输过程中的损耗。

这意味着，从屋顶光伏发电系统产生的电能能够更高效地被建筑内部的电器设备所使用，提高了能源的整体利用效率。

其次，在空间利用方面，屋顶光伏发电展现出了极高的价值。

对于城市中的建筑来说，土地资源往往十分紧张，而屋顶通常处于闲置状态。

通过在屋顶安装光伏发电板，能够充分利用这一原本被浪费的空间，实现“变废为宝”。

而且，这种利用方式不会额外占用地面空间，不会对建筑周边的环境和景观造成太大影响。

对于农村地区的建筑，屋顶光伏发电同样能够在不影响农业生产和农村生活的前提下，为居民提供清洁的电能。

再者，屋顶光伏发电具有良好的适应性和灵活性。

不同类型、不同规模的建筑屋顶都可以安装光伏发电系统，无论是住宅、商业大楼、工厂还是学校、医院等公共建筑。

而且，根据屋顶的面积、形状和朝向等因素，可以灵活设计和布置光伏发电板的安装方式，以最大程度地提高发电效率。

此外，光伏发电系统的规模也可以根据建筑的用电需求和屋顶的承载能力进行调整，从几千瓦的小型系统到兆瓦级的大型系统都能够实现。

在经济方面，屋顶光伏发电为建筑所有者带来了一定的经济效益。

一方面，通过光伏发电，建筑可以减少对外部电网的电能依赖，从而降低电费支出。

尤其是在电价较高的地区，这种节省效果更为明显。

另一方面，对于一些多余的发电量，还可以通过上网卖给电网公司获得收益。

50kw屋顶并网光伏发电系统方案1、系统原理屋顶光伏并网发电系统就是将太阳能电池板安装在屋顶上，系统与常规电网相连，共同承担供电任务。

当有阳光时，逆变器将光伏发电系统所发的直流电转变成正弦交流电，产生的交流电可以直接供给交流负载，然后将剩余的电能输入电网，或者直接将产生的全部电能并入电网。

在没有太阳的时候，负载的用电全部由电网供给。

2、项目概述1、项目简介该项目是河北50KW 光伏发电系统设计方案。

该建筑屋面为斜面结构。

采用光伏发电并网型，光伏发电并网系统设备主要有屋顶方阵组件、逆变器、防雷汇流箱、交流保护开关、直流开关和流量仪器等。

2、光伏组件方阵最佳倾斜角的确定衡水位于北纬39度54分20秒，年平均日照为每天4.5小时。

最佳倾斜角按照屋面坡度顺势铺设3、逆变器的选择并网逆变器是光伏发电系统的核心部件和技术关键。

并网逆变器可将光伏组件发出的直流电转换为交流电，并且还可以对转换的交流电的频率、电压、电流、相位、有功和无功、电能品质（电压波动、高次谐波）等进行控制。

项目根据安装容量选择10KW，5台逆变器，采用世界先进的高频技术，最大转换率97.2％，MPPT跟踪精度高达99.5％。

最大功率点电压可达500V可串联更多的电池板，减少直流端损耗；高品质的产品和全天候室内外应用。

IP65的保护等级可以保证设备在各种恶劣环境下任然稳定工作。

4、光伏组件的布置和安装该项目在屋顶布置了200块多晶硅光伏组件，功率为250W，占用屋顶面积为42㎡。

连接方式为20块/串X5并的方式接入5台并网逆变器。

为了解决屋面的承重能力、防水能力、抗风能力以及阴影遮挡等重要问题，同时光伏组件的布置也要与建筑物及周围的环境完美结合，采取以下安装设计方案：在整个屋面上采用镀锌不锈钢支架组件的方式，组装非常方便，同时将支架的重心设计在屋面的承重梁上，不仅解决屋面承重能力，也不破坏屋面防水层，还适应河北地区的气候环境特点。

5、光伏并网配电系统光伏屋顶方阵接入防雷汇流箱，汇流之后接入并网逆变器的直流输入侧，逆变器的交流侧接入单相交流配电柜，有单相交流配电柜统一接入并网接入点。

4000W屋顶光伏发电系统方案说明书一、系统方案（一）光伏发电简介光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。

不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件。

光伏发电系统分为独立光伏发电系统、并网光伏发电系统（1）独立光伏发电系统独立光伏发电也叫离网光伏发电。

主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统（2）并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。

可以分为带蓄电池的和不带蓄电池的并网发电系统。

（二）背景与系统介绍（1）背景一南宁市家庭用户，屋面类型为水泥屋面。

主要电器设备为一盏功率为60W普通照明灯和一台功率为300W电视机。

（2）用电量分析电灯和电视机每天平均使用5小时，每天用电量为：（60W+300W）x 5h=1800Wh（即1.8度）,考虑到特殊情况的每天最大用电量为2.5度电。

（3）装机容量的确定据南宁气象数据统计，南宁最大连续阴雨天气为3天，光伏发电在阴雨天连续提供的电量应达到：（3+1）X 2.5=10（度），因此本光伏发电系统的装机容量设定为4000W，4000W的光伏发电系统日均发电量约11.2度，用户电器按每天运行5小时计算，可满足其正常使用4天。

（4）系统介绍根据用户用电情况本工程选用离网光伏发电系统。

离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。

电池组件方阵在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。

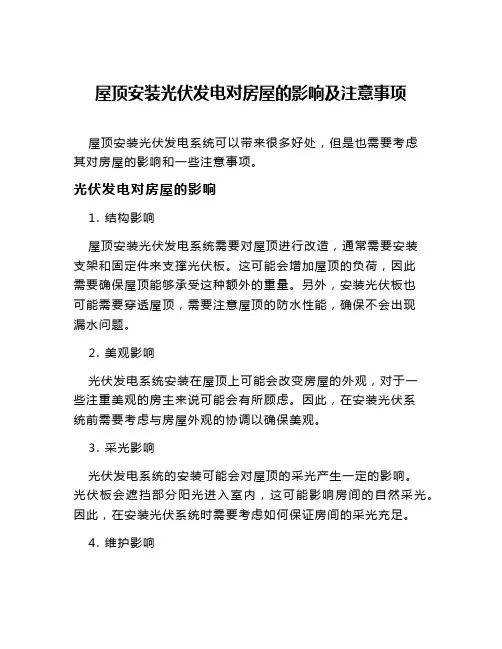

屋顶安装光伏发电对房屋的影响及注意事项屋顶安装光伏发电系统可以带来很多好处，但是也需要考虑其对房屋的影响和一些注意事项。

光伏发电对房屋的影响1. 结构影响屋顶安装光伏发电系统需要对屋顶进行改造，通常需要安装支架和固定件来支撑光伏板。

这可能会增加屋顶的负荷，因此需要确保屋顶能够承受这种额外的重量。

另外，安装光伏板也可能需要穿透屋顶，需要注意屋顶的防水性能，确保不会出现漏水问题。

2. 美观影响光伏发电系统安装在屋顶上可能会改变房屋的外观，对于一些注重美观的房主来说可能会有所顾虑。

因此，在安装光伏系统前需要考虑与房屋外观的协调以确保美观。

3. 采光影响光伏发电系统的安装可能会对屋顶的采光产生一定的影响。

光伏板会遮挡部分阳光进入室内，这可能影响房间的自然采光。

因此，在安装光伏系统时需要考虑如何保证房间的采光充足。

4. 维护影响安装光伏发电系统后，可能需要对系统进行定期的检查和维护，例如清洁光伏板表面的灰尘和污垢。

这可能增加维护的工作量和成本。

注意事项1. 建筑安全在安装光伏发电系统时，需要确保符合建筑安全标准。

这包括光伏系统的结构安全、与房屋的连接安全以及防雷等安全措施的安装。

2. 功率匹配在选择光伏发电系统时，需要根据屋顶的大小和电力需求来进行功率匹配。

过大或过小的光伏系统都会导致效率低下或无法满足用电需求。

3. 系统维护光伏发电系统需要定期的维护和清洁，以确保其正常运行和发电效率。

清洁光伏板的频率根据当地气候条件和附着物的类型而有所不同。

4. 市政规定在安装光伏发电系统之前，需要了解并遵守当地政府对于光伏系统的规定和要求。

这包括申请许可证和与电网的连接要求等。

5. 经济考虑安装光伏发电系统需要一定的投资成本。

因此，需要权衡投资回报周期和节能减排效益，以确定是否值得进行安装。

总之，屋顶安装光伏发电系统可以为房屋提供可再生能源，并降低能源消耗、减少碳排放。

然而，在决定安装光伏系统前，需要考虑其对房屋结构、美观、采光和维护等方面的影响，同时需遵守市政规定，进行经济考虑，并选择适合的功率匹配。
