4000W屋顶光伏发电系统方案说明书

屋顶分布式实施方案模板一、背景介绍随着能源需求的不断增长和环境保护意识的提高，分布式光伏发电系统作为一种清洁能源利用方式，受到了广泛关注和应用。

屋顶分布式光伏发电系统作为其中的一种，具有安装简便、占地面积小、无污染等优势，逐渐成为了居民、企业等用户的选择。

二、实施方案概述屋顶分布式光伏发电系统实施方案，是指在屋顶上安装光伏发电设备，通过光伏组件将太阳能转换为电能，再通过逆变器将直流电转换为交流电，最终接入电网或用于自用。

本实施方案旨在为用户提供一套屋顶分布式光伏发电系统的设计、安装、运维等一揽子解决方案，以满足用户对清洁能源的需求。

三、实施方案内容1. 前期准备在实施屋顶分布式光伏发电系统之前，需要进行屋顶结构检测、光照条件评估、电网接入条件审查等前期准备工作。

确保屋顶结构能够承载光伏组件的重量，光照条件能够满足发电需求，电网接入条件符合相关规定。

2. 设计方案根据屋顶结构、光照条件等实际情况，进行光伏组件的布局设计、逆变器的选型安装位置设计、电缆线路的布设设计等工作。

确保光伏组件的布局合理，逆变器的选型符合需求，电缆线路的布设符合安全规范。

3. 安装施工在设计方案确定后，进行光伏组件的安装、逆变器的安装、电缆线路的铺设、接线调试等施工工作。

确保安装施工过程中的安全、质量和进度。

4. 运维管理完成屋顶分布式光伏发电系统的安装后，进行系统的运行监测、故障排除、定期检修等运维管理工作。

确保系统长期稳定、高效运行。

四、实施方案效果屋顶分布式光伏发电系统的实施，可以有效减少对传统能源的依赖，降低能源成本，减少温室气体排放，改善环境质量，提高能源利用效率。

同时，也可以为用户带来一定的经济收益，提升企业形象，满足社会责任。

五、总结屋顶分布式光伏发电系统的实施方案，是一项涉及技术、工程、管理等多方面的综合工程。

在实施过程中，需要充分考虑用户需求、技术标准、安全规范等方面的要求，确保系统的安全、稳定、高效运行。

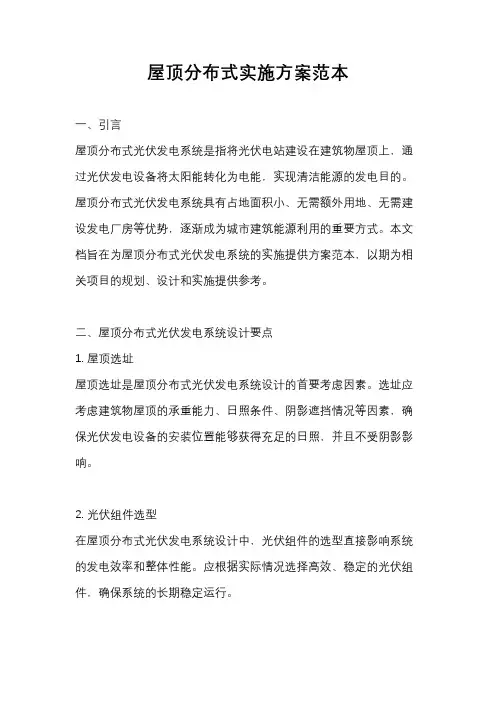

屋顶分布式实施方案范本一、引言屋顶分布式光伏发电系统是指将光伏电站建设在建筑物屋顶上，通过光伏发电设备将太阳能转化为电能，实现清洁能源的发电目的。

屋顶分布式光伏发电系统具有占地面积小、无需额外用地、无需建设发电厂房等优势，逐渐成为城市建筑能源利用的重要方式。

本文档旨在为屋顶分布式光伏发电系统的实施提供方案范本，以期为相关项目的规划、设计和实施提供参考。

二、屋顶分布式光伏发电系统设计要点1. 屋顶选址屋顶选址是屋顶分布式光伏发电系统设计的首要考虑因素。

选址应考虑建筑物屋顶的承重能力、日照条件、阴影遮挡情况等因素，确保光伏发电设备的安装位置能够获得充足的日照，并且不受阴影影响。

2. 光伏组件选型在屋顶分布式光伏发电系统设计中，光伏组件的选型直接影响系统的发电效率和整体性能。

应根据实际情况选择高效、稳定的光伏组件，确保系统的长期稳定运行。

3. 逆变器选择逆变器是将光伏组件产生的直流电转化为交流电的关键设备。

在选择逆变器时，应考虑其转换效率、可靠性、维护便捷性等因素，以确保系统的电能转换效率和运行稳定性。

4. 电网接入屋顶分布式光伏发电系统需要与电网进行接入，将发电的电能输送到电网中。

在设计中应充分考虑电网接入的技术要求和安全规范，确保系统的并网运行符合相关标准。

5. 安全防护屋顶分布式光伏发电系统的设计应充分考虑安全防护措施，包括防雷、防盗、防火等方面的设计要求，确保系统的安全运行和建筑物的安全使用。

6. 运维管理屋顶分布式光伏发电系统的运维管理是系统长期稳定运行的关键。

应建立完善的运维管理体系，包括定期巡检、设备维护、故障处理等内容，确保系统的正常运行和发电效率。

三、结语屋顶分布式光伏发电系统作为城市建筑能源利用的重要方式，具有广阔的应用前景和发展空间。

设计和实施屋顶分布式光伏发电系统需要充分考虑建筑物的特点和实际情况，以确保系统的安全、高效运行。

本文档提供的方案范本，希望能为相关项目的规划、设计和实施提供参考，促进屋顶分布式光伏发电系统在城市建筑中的推广应用。

4000W离网逆控一体机使用说明书目录一、产品概述 (2)1.2 充电逆变一体机工作原理框架图 (2)1.3 技术指标 (3)1.4 保护功能 (4)二、安装使用 (4)2.1 开箱 (4)2.2 存放 (5)2.3 搬运 (5)2.6 安装................................................................................ 错误!未定义书签。

2.7 使用................................................................................ 错误!未定义书签。

三、安全注意事项 (5)四、常见问题及处理方法 (6)五、技术支持 (6)一、产品概述1.1 简介我公司研发生产的500W、1000W、1500W、2000W、3000W、5000W 离网逆控一体机系统是结合了太阳能充电、市电充电和逆变器为一体的系统；本系统可以由太阳能电池产生的直流电逆变成交流电，同时控制蓄电池的充电，并且具有输入反接保护、输出过载保护、短路保护、过欠压保护等；也可以通过市电给蓄电池充电和市电旁路功能。

本系统的特点是效率高、功能全，体积小、重量轻，是离网型太阳能发电系统的优选产品，可为照明、小功率用电设备提供稳定的电源。

1.2 工作原理框架图1.3 技术指标1.4 保护功能1.5主要特点●输入与输出完全隔离，安全可靠。

●先进的电流控制模式和稳定可靠的电路拓扑结构。

●关键零部件全部采用进口器件，主要技术指标高于国家有关标准。

●保护功能齐全：输入反接、输入过压、欠压、过流、短路、反接、过温。

●多功能接头，更多选择能满足你不同的需求。

●增加智能显示模块，能准确明了地显示系统的工作状态。

●具有旁路功能，可根据需求进行市电与逆变之间切换。

●带有太阳能充电和市电充电两种充电方式。

●安装极为方便，操作非常简单二、安装使用2.1 开箱本产品在出厂前已经经过了严格的检验，但在运输途中可能受损，因此，产品安装之前需要开箱检验。

4000W屋顶光伏发电系统方案说明书一、系统方案（一）光伏发电简介光伏发电是根据光生伏特效应原理，利用太阳电池将太阳光能直接转化为电能。

不论是独立使用还是并网发电，光伏发电系统主要由太阳电池板（组件）、控制器和逆变器三大部分组成，它们主要由电子元器件构成，不涉及机械部件。

光伏发电系统分为独立光伏发电系统、并网光伏发电系统（1）独立光伏发电系统独立光伏发电也叫离网光伏发电。

主要由太阳能电池组件、控制器、蓄电池组成，若要为交流负载供电，还需要配置交流逆变器。

独立光伏电站包括边远地区的村庄供电系统，太阳能户用电源系统，通信信号电源、阴极保护、太阳能路灯等各种带有蓄电池的可以独立运行的光伏发电系统（2）并网光伏发电系统并网光伏发电就是太阳能组件产生的直流电经过并网逆变器转换成符合市电电网要求的交流电之后直接接入公共电网。

可以分为带蓄电池的和不带蓄电池的并网发电系统。

（二）背景与系统介绍（1）背景一南宁市家庭用户，屋面类型为水泥屋面。

主要电器设备为一盏功率为60W普通照明灯和一台功率为300W电视机。

（2）用电量分析电灯和电视机每天平均使用5小时，每天用电量为：（60W+300W）x 5h=1800Wh（即1.8度）,考虑到特殊情况的每天最大用电量为2.5度电。

（3）装机容量的确定据南宁气象数据统计，南宁最大连续阴雨天气为3天，光伏发电在阴雨天连续提供的电量应达到：（3+1）X 2.5=10（度），因此本光伏发电系统的装机容量设定为4000W，4000W的光伏发电系统日均发电量约11.2度，用户电器按每天运行5小时计算，可满足其正常使用4天。

（4）系统介绍根据用户用电情况本工程选用离网光伏发电系统。

离网光伏发电系统构成：由太阳能电池组件、光伏控制逆变一体机、蓄电池组、交流配电柜、接地系统、电缆等组成。

电池组件方阵在有光照情况下，电池吸收光能，电池两端出现异号电荷的积累，即产生“光生电压”，即“光生伏特效应”。

屋顶光伏项目建议书一、项目背景和描述随着清洁能源的重要性日益凸显，光伏发电作为可再生能源的重要组成部分，逐渐成为各国政府和企业关注的焦点。

为了推动可持续发展和减少碳排放，我公司计划在我们的办公大楼顶部安装屋顶光伏项目。

该项目旨在充分利用办公楼屋顶较大的面积，安装太阳能光伏电池板，将阳光转化为电能，提供所需的电力供应。

不仅能够降低公司的能源消耗和成本，还可以减少对传统电网的依赖，进一步推动环境保护和绿色发展。

二、项目目标1. 提供可再生能源供应：通过屋顶光伏项目，我们将能够提供公司所需的可再生能源，减少对煤炭等传统能源的依赖，实现低碳、环保的电力供应。

2. 节约能源成本：光伏项目的运行能够大幅降低公司的能源成本，降低用电开支，提高经济效益。

3. 减少碳排放：通过减少化石燃料的使用和碳排放，屋顶光伏项目将为公司积极履行环保责任，改善环境质量。

三、项目实施方案1. 选址和设计：我们将委托专业的光伏工程师对办公楼的屋顶进行评估，选择最合适的位置进行光伏电池板的安装。

设计方案将兼顾美观和性能要求，确保项目整体的可持续发展性和经济效益。

2. 采购与安装：我们将从可靠的供应商处采购高品质的光伏设备，并聘请技术专家进行安装和调试。

安装过程将严格按照标准操作流程进行，确保项目的质量和安全。

3. 运行与维护：一旦项目完成安装，我们将建立定期检查和维护机制，确保光伏系统的正常运行。

定期的清洁和设备检测将有助于提高发电效率和延长设备寿命。

四、项目预算和效益分析1. 预算：- 光伏设备采购和安装费用：XXXX元。

- 运行与维护成本：XXXX元/年。

- 预期的投资回报周期：X年。

2. 效益分析：- 每年节约电力费用：XXXX元。

- 减少的碳排放量：XXXX吨/年。

- 预计的项目寿命：X年。

五、项目风险评估和应对策略1. 天气因素：阴雨天气或大风等恶劣天气可能影响光伏系统的发电效率。

我们将安装避雷器和稳定装置，提高系统抗干扰能力。

屋顶光伏电站设计说明书屋顶光伏电站项目电站设计总说明目录第一章概述 (1)1.1项目概况 (1)1.2设计依据 (1)1.3项目名称、建设主体及建设规模 (1) 1.4项目设计内容 (1)1.5主要设计原则 (1)第二章太阳能资源及气象条件 (3)2.1太阳能资源 (3)2.2气象条件 (3)第三章工程总体方案设计 (5)第四章太阳能光伏部分 (6)5.1光伏组件 (6)XXXX安装方式对比 (8)5.3不同类型逆变器对比 (8)5.4光伏系统的布置 (11)5.5太阳能组件安装容量 (13)第六章电气部分 (13)6.1电气一次 (13)6.2电气二次 (16)第七章土建及公用工程部分 (19)7.1设计依据 (19)7.2总平面方案 (20)7.3土建工程 (20)7.4给排水 (23)7.5暖通 (23)第八章工程消防设计 (25)8.1工程消防总体设计 (25)8.2工程消防设计 (26)8.3施工消防设计 (28)第九章节约和合理利用能源 (29)9.1设备节能 (29)第一章概述1.1项目概况1）项目名称：XXXXXXXXMWp屋顶光伏电站项目2）建设单位：XXXX光伏电子有限公司3）项目选址：XXX有限公司厂区4）项目类型：并网型屋顶光伏发电系统。

1.2 设计依据（1）《XXXX8MWp屋顶光伏电站项目可行性研究报告》（2）《XXXX8MWp屋顶光伏电站厂区总平面规划布置图》1.3 项目名称、建设主体及建设规模1.3.1 建设主体本项目投资主体为昱辉新能源有限公司，投资方委托信息产业电子第十一设计研究院科技工程股份有限公司作为光伏系统的设计。

1.3.2 建设规模本项目设计总容量为XXXXMWp并网型屋面太阳能光伏发电系统，包括太阳能光伏发电系统的支架系统及相应的变配电系统，不包括并网接入系统。

工程为固定式安装的屋面光伏发电系统。

1.4 项目设计内容本项目设计光伏电站装机容量为XXXXMW，分布于XXXX集团1~10#厂房屋面。

太阳能屋顶发电项目计划书一、项目背景随着全球对清洁能源的需求不断增长，太阳能作为一种取之不尽、用之不竭的绿色能源，受到了越来越广泛的关注和应用。

太阳能屋顶发电项目是将太阳能发电技术与建筑物屋顶相结合，在不占用额外土地资源的情况下，实现能源的自给自足，并为用户带来经济和环境效益。

二、项目概述本太阳能屋顶发电项目旨在为_____（具体建筑物或区域）安装太阳能发电系统，以满足部分或全部的电力需求，并将多余的电力并入电网，获得相应的收益。

项目预计总装机容量为_____千瓦，采用_____（具体的太阳能电池板类型和技术），预计使用寿命为_____年。

三、项目目标1、提供清洁、可再生的电力，减少对传统化石能源的依赖，降低碳排放。

2、为用户节省电费开支，提高能源自给率。

3、推动太阳能技术的应用和发展，促进能源转型。

四、项目选址选择_____作为项目地址，主要基于以下考虑：1、建筑物屋顶面积较大，且朝向和倾斜度适合安装太阳能电池板，能够充分接收阳光。

2、该地区日照时间充足，太阳能资源丰富，有利于提高发电效率。

3、建筑物的用电需求较大，能够充分消纳所产生的电力。

五、技术方案1、太阳能电池板选型选用高效的_____太阳能电池板，其转换效率可达_____%以上。

考虑电池板的耐久性、抗风性和防水性能，确保在各种恶劣环境下稳定运行。

2、逆变器选择选用_____（具体型号和品牌）逆变器，将直流电转换为交流电，满足电网接入要求。

逆变器应具备高效、稳定、可靠的性能，并具备完善的保护功能。

3、支架系统设计采用_____（具体类型）支架系统，确保电池板安装牢固，角度可调，以最大限度地提高发电效率。

支架材料应具备防锈、耐腐蚀的特性。

4、电网接入方案与当地电网公司沟通协调，制定合理的电网接入方案，确保电力顺利并入电网。

安装计量装置，准确记录发电量和上网电量。

六、项目实施计划1、项目筹备阶段（＿____ ＿____）完成项目可行性研究和方案设计。

这是一份美国加利福尼亚州能源委员会推出的指导光伏系统安装的规范，它代表了当前发达国家屋顶光伏系统安装的水平。

我们把这个手册翻译出来，希望能为我国的同行在建设屋顶光伏电站时提供参考。

光伏发电系统是将太阳光直接转换成电流。

住宅光伏系统以光伏屋顶的形式可以满足住户部分或者全部的日常用电需求，光伏系统还可以配置备用蓄电池，可以在电网停电时对负载继续供电。

该手册主要针对家用并网光伏系统提出了一系列设计和安装等方面的解决方案，并为安装者提供了如何选择光伏产品的方法和指南，帮助他们准确安装家用光伏发电系统，从而使设计系统发挥潜能。

一、安装屋顶光伏系统要遵循的基本步骤1．确保屋顶或其他安装位置的面积大小可以容纳将要安装的光伏系统。

2．安装时，需要检查屋顶是否能够承受外加光伏系统的质量，必要时还需要增强屋顶的承重能力。

3. 根据建筑屋顶的设计标准，妥善处理屋顶。

4．严格按照规范和步骤安装设备。

5．正确、良好地设置接地系统，能有效避免雷击。

6．检查系统运行是否良好。

7．确保设计和相关设备能够满足当地电网的并网需求。

8．最后，由权威检测机构或电力部门对系统进行全面检测。

二、系统设计的相关问题光伏发电系统的种类：一种是与公共电网并联而没有备用蓄电池进行储能的光伏发电系统：另一种是与公共电网并联同时也有备用蓄电池作为补充的光伏发电系统。

1．无蓄电池的并网系统这种系统在电网可用的情况下才能运行。

因为电网的电能损耗非常小，所以这种系统一般来说可以为用户节省更多的电费开支。

然而，倘若电力中断，这个系统将会完全关闭，直到电网恢复，如图1所示。

典型的无蓄电池并网系统有以下部件组成：1)光伏阵列光伏阵列由光伏组件组成，这些光伏组件是由太阳能电池片以某种方式连接在一起并加以密封构成的。

通常一个阵列由若干个光伏组件通过支架连接在一起构成。

2)平衡系统的配备(BOS)它用于包括将光伏组件融合到家用建筑体系、电气系统中的支架系统和线路系统。
