电工学复习资料第一章电路的基本概念和基本定律1、电路的概念、作用及组成2、电源的三种工作状态(包括负载大小、电源的外特性、电源与负载的判断、额定值与实际值)3、电位的概念4、欧姆定律及基尔霍夫定律(包括电流定律和电压定律的推广应用)5、会计算电位第二章电路的分析方法1、理解实际电源的两种模型电压源与电流源的外特性,理解二者之间等效关系2、理解理想电压源和理想电流源的特点3、掌握支路电流法、结点电压法、叠加原理、戴维南定理和诺顿定理的解题方法和过程。
能够回答下述问题:1、有些同学常常把理想电流源两端的电压认作零,其理由是:理想电流源内部不含电阻,则根据欧姆定律,U=RI=0×I=0。
这种看法错在哪里?2、凡是与理想电压源并联的理想电流源其电压是一定的,因而后者在电路中不起作用;凡是与理想电流源串联的理想电压源其电流是一定的,因而后者在电路中也不起作用。
这种观点是否正确?为什么?计算:1、电路如图所示,已知 E =10V,I S=1A ,R1=10Ω,R2= R3= 5Ω,试求流过R2的电流I2和理想电流源两端Us。
2、求解图中所示电路中各支路电流。
已知V U S 301=,V U S 242=, A I S 1=,Ω=61R ,Ω==1232R R 。
3、电路如图所示。
试求流过Ω6的电流。
4、用戴维南定理计算电路中电流I 。
5、用戴维南定理计算电路中Ω1电阻中电流I 。
6、电路如图所示。
试求电流I ,并计算理想电压源和理想电流源的功率(说明是取用的还是发出的功率)。
7、用戴维南定理求电流I 。
8、图示电路中,已知5=S U V ,1=S I A ,Ω===5321R R R 。
求各支路电流。
第三章一阶电路暂态分析1、理解电阻、电容和电感元件的特点2、电路产生暂态过程的原因是什么?换路定则。
3、理解换路中产生的过电压和过电流4、会用三要素法分析一阶电路能够回答下述问题:1、如果换路前电容 C 处于零状态,则 t = 0时,u c (0) = 0;而 t →∞ 时, i c (∞)=0,是否可以认为 t = 0时,电容相当于短路,电容相当于开路?如果换路前电容C 不是处于零状态,上述结论是否成立?2、如果换路前 L 处于零状态,则 t = 0 时, i L (0) = 0 ,而t →∞时, u L (∞) =0 ,因此是否可以认为 t = 0时,电感相当于开路, t →∞ 时,电感相当于短路?如果换路前 L 不是处于零状态,上述结论是否成立?为什么?3、在 RC 电路中,如果串联了电流表,换路前最好将电流表短路,这是为什么?4、如果在线圈两端并联了电压表,开关断开前最好将其去掉,这是为什么? 计算:1、电路如图所示,试用三要素法求0≥t 时的1i 、2i 及L i 。
电工与电子技术1.如果正弦量的计时起点改变,也随之改变的是正弦量的初相位。
2. 根据基尔霍夫电压定律,U4和U6分别为-4和-3V。
3. 电路的组成部分包括电源、负载和中间环节。
4. 三相对称电路是指电源和负载均对称电路。
5.列写结点电压法时需要从电路中查找自电导和互电导。
6. 两互感线圈顺向串联时,其等效电感量为L1+L2+2M。
7. 负载获得最大功率的条件是负载电阻等于电源内阻。
8. 相量图是旋转相量把几个相同频率的交流电画在同一坐标中。
9.有两个正弦交流电,则对应的函数表达式分别为。
(f=50Hz)10. 表示关联参考方向的是11. 功率P=10*2= 20W,是吸收功率。
12. 根据基尔霍夫电流定律,I1=1A,I2=5A,I3=4A。
13. 正弦电压u1=10sin(ωt+15°)与u2=10sin(2ωt-15°)的相位差是不确定。
14. 一输入电压为220V,输出电压为36V的变压器副线圈烧坏。
为获知此变压器原、副线圈匝数,拆下烧坏的副线圈,用绝缘导线在铁芯上新绕了5匝线圈,然后将原线圈接到220V交流电源上,测得新绕线圈的端电压为1V,按理想变压器分析,该变压器烧坏前的原、副线圈匝数分别为1100, 180。
15. 对称情况下,各相电压、电流都是对称的。
线电压为380V,则相电压为220V,电阻为10Ω,则电流为22A。
16. 图(a)图(b)负载的Y形联接和Δ形联接。
17. 变压器降压使用时,能输出较大的电流。
18.两电感线圈L1和L2的互感均为M,则顺向串联时其等效电感为L1+L2+2M。
19. 运用戴维宁定理,需要求解的两个参数是开路电压和等效电阻。
20. 在三相交流电路中,当负载为对称且Δ型连接时,线电压与相电压的相位关系是线电流滞后相电流30°。
21. Y-Δ起动转矩TSTY=1/3TSTΔ。
22.在直流稳态时,电感元件有电流,无电压。
23.根据基尔霍夫电流定律,I+3-5=0A,I=2A。
电工电子技术复习资料一、填空练习题1、正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。
2、晶体三极管是由_三_个电极、__两—个PN结组成的,按结构不同可分为—NPN ________ 型和PNP 型两大类。
3、理想电压源具有两个基本特征,其一是它的端电压—为定值_U_或为一定的时间函数u(t)=f(t) 与流过的电流无关.4、理想运放工作在线性区,具有两个重要特点①、理想运放同相输入端和反相输入端电位近似相等,即U- = U+称为虚短②、理想运放同相输入端和反相输入端的输入电流等于零,即I- = 1+ = 0称为虚断。
5、鼠笼型三相异步电动机的起动方法有直接起动和降压起动两种。
丫/ △换接起动属于降压起动。
所谓丫/ △换接起动就是把正常工作时作三角形联接的定子绕组,在起动时接成星形,待转速上升到接近额定转速时,再换接成三角形。
6正弦电压和电流统称为正弦量,正弦量的特征分别用幅值、角频率和初相位来表示。
7、逻辑函数F= A® B,它的与或表达式为F=7、三相交流发电机产生的三相对称电动势,相序A-B-C-A,已知A相电动势为eA=Emsin(^ t+120 °),贝卩eB= Emsin 31 , eC= Emsin( 31-120 °) .8、我国工频电网供电的周期T是20 ms, 频率f是50 HZ,角频率3是314 rad/s 。
9、点接触型二极管PN结面积较小,允许通过的电流小,但它的等效结电容小,适用于 __________ 和__________ 工作。
面接触型二极管PN结面积大,允许通过的电流大,但相应等效结电容也大,一般用于_________ 。
10、分析异或门逻辑关系,当两个输入端相同时输出为“ 0 ”,当两个输入端不同时输出为 _________________ 。
11、逻辑函数F = A B + A B 表示的逻辑关系为同或。
一、单选题1.角频率ω与频率ƒ之间的关系为( )。
A、ω=2πƒB、ω=1/ƒC、ω=πƒD、ω=ƒ答案: A2.一个由线性电阻构成的电器,从220V的电源吸取1000W的功率,若将此电器接到110V的电源上,则吸取的功率为( )。
A、250W B、500W C、1000W D、2000W答案: A3.在测量电压时,电压表应( )在负载两端。
A、串联 B、并联 C、任意接 D、不确定 答案: B4.我国使用的工频交流电频率为( )。
A、45Hz B、50Hz C、60Hz D、65Hz答案: B5.两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( ) A、4:1 B、1:4 C、1:2 D、2:1 答案: A6.三相对称绕组在空间位置上应彼此相差( )。
A、60°电角度 B、120°电角度 C、180°电角度 D、360°电角度7.电路中两点间的电压高,则( )。
A、两点的电位高 B、两点间的电位差大 C、两点的电位一定为正 D、两点的电位一定为负 答案: B8.按照习惯,导体中( )运动的方向为电流的方向。
A、电子 B、正电荷 C、电荷 D、离子 答案: A9.某电阻元件的额定数据为“1KΩ、2.5W”,正常使用时允许流过的最大电流为( )。
A、50m B、25m C、250m D、500m 答案: A10.有一段16Ω的导线,把它们对折起来作为一条导线用,其电阻是( )。
A、8ΩB、16ΩC、4ΩD、32Ω答案: C11.三相对称电路是指( )。
A、三相电源对称的电路; B、三相负载对称的电路; C、三相电源和三相负载均对称的电路。
答案: C12.将额定值为220V、100W的灯泡接在110V电路中,其实际功率为( )。
A、100W B、50W C、25W D、125W 答案: C13.有“220V、100W”“220V、25W”白炽灯两盏,串联后接入220V交流电源,其亮度情况是( )。
单选题:1、对于正弦交流电,最大值等于有效值的( B )倍。
A、1 B、 C 、 D、22、负载接成三角形时,线电流等于相电流的(B)倍。
A、 B 、 C、1 D、1/3、中压配电网一般指20kV、(A)、6kV、3kV电压等级的配电网。
A、10kVB、110kVC、480VD、35kV4、在一类负荷的供电要求中,允许中断供电时间为(A)的系统可选用蓄电池不间断供电装置等。
A、毫秒级B、秒级C、分级D、小时级5、中性点不接地的电力系统中,用电设备的绝缘水平应按(B )考虑。
A、相电压B、线电压C、2倍相电压D、2倍线电压6、电视、广播、传真、雷达等电子设备对电压质量的要求更高,( A )将使特性严重改变而影响正常运行。
A、电压过高或过低B、只有电压过高C、只有电压过低D、电压合格7、电力系统中性点接地是属于( A ),它是保证电力系统安全可靠运行的重要条件。
A、工作接地B、防雷接地C、保护接地D、设备接地18、在中性点(A)接地系统中,当发生单相接地故障时,一般允许运行2h,需发出报警信号。
A、经消弧线圈B、直接C、经小电阻D、经小电容9、电力系统发生短路时,短路点的( A )可能烧毁电气设备的载流部分。
A、电弧B、电场C、电磁D、电炉10、中断供电时将影响有重大政治、经济意义的用电单位的正常工作,属于( A )负荷。
A、一类B、二类C、三类D、四类11、(C)的作用是将系统的高电压转变为低电压,供测量、保护、监控用。
A、高压断路器B、隔离开关C、电压互感器D、电流互感器12、在110kV 及以上的电力系统,一般采用(B)的运行方式,以降低线路的绝缘水平。
A、中性点不接地B、中性点直接接地C、中性点经消弧线圈接地D、中性点经电阻接地13、S11变压器油箱上采用( A)散热器代替管式散热器,提高了散热系数。
A、片式B、方式C、面式D、立式14、变压器的冷却装置是起( B )的装置,根据变压器容量大小不同,采用不同的冷却装置。
低压电工复习资料低压电工复习资料低压电工是电力行业中非常重要的一项职业,他们负责安装、维修和维护低压电力设备和系统。
作为一名合格的低压电工,需要具备扎实的电工知识和技能。
本文将为大家提供一些低压电工复习资料,帮助大家更好地备考。
一、电工基础知识1. 电路基础知识:了解电路的基本组成元件,如电源、开关、电线等,以及电路的基本原理和分类。
2. 电流、电压和电阻:了解电流、电压和电阻的概念、单位和计算方法,掌握它们之间的关系。
3. 电气安全知识:了解电气事故的危害和防范措施,学习正确的用电安全常识和操作规程。
4. 电工工具和设备:熟悉常用的电工工具和设备的名称、用途和操作方法,掌握其正确使用和维护。
二、低压电力设备1. 低压电力系统:了解低压电力系统的基本组成和运行原理,包括主配电室、分配电室、配电箱等。
2. 低压开关设备:熟悉低压开关设备的种类、结构和工作原理,如断路器、接触器、保护器等。
3. 低压电机控制:掌握低压电机控制的基本原理和方法,了解电机的起动、制动、保护和控制电路的设计。
4. 低压电力仪表:了解低压电力仪表的种类和使用方法,如电能表、电压表、电流表等。
三、电气维修与故障排除1. 电气维修基础:学习电气设备的维修基本知识和方法,包括检修、更换和调试电气设备。
2. 故障排除与修复:掌握电气故障排除的基本方法和步骤,学习如何快速定位和修复电气故障。
3. 电气保养与检修:了解电气设备的保养和检修要点,学习如何延长设备的使用寿命和提高设备的可靠性。
四、电气工程标准与规范1. 电气工程标准:了解电气工程的相关标准和规范,如电气设备的安装、验收和维护标准。
2. 安全操作规程:学习电气设备的安全操作规程,包括工作票制度、停电操作规程和防止误操作的措施。
3. 环境保护与能源节约:了解电气工程中的环境保护和能源节约要求,学习如何合理使用电力资源。
五、实际操作技能1. 电路接线与调试:掌握电路接线的方法和步骤,学习如何进行电路调试和故障排除。

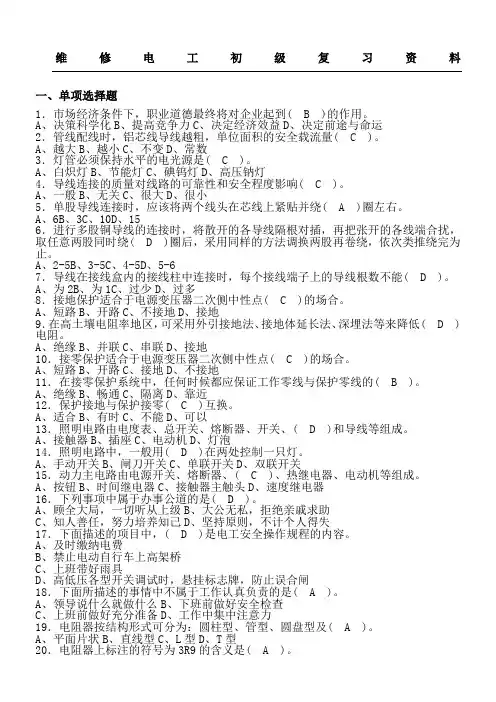

维修电工初级复习资料一、单项选择题1.市场经济条件下,职业道德最终将对企业起到( B )的作用。
A、决策科学化B、提高竞争力C、决定经济效益D、决定前途与命运2.管线配线时,铝芯线导线越粗,单位面积的安全载流量( C )。
A、越大B、越小C、不变D、常数3.灯管必须保持水平的电光源是( C )。
A、白炽灯B、节能灯C、碘钨灯D、高压钠灯4.导线连接的质量对线路的可靠性和安全程度影响( C )。
A、一般B、无关C、很大D、很小5.单股导线连接时,应该将两个线头在芯线上紧贴并绕( A )圈左右。
A、6B、3C、10D、156.进行多股铜导线的连接时,将散开的各导线隔根对插,再把张开的各线端合扰,取任意两股同时绕( D )圈后,采用同样的方法调换两股再卷绕,依次类推绕完为止。
A、2-5B、3-5C、4-5D、5-67.导线在接线盒内的接线柱中连接时,每个接线端子上的导线根数不能( D )。
A、为2B、为1C、过少D、过多8.接地保护适合于电源变压器二次侧中性点( C )的场合。
A、短路B、开路C、不接地D、接地9.在高土壤电阻率地区,可采用外引接地法、接地体延长法、深埋法等来降低( D )电阻。
A、绝缘B、并联C、串联D、接地10.接零保护适合于电源变压器二次侧中性点( C )的场合。
A、短路B、开路C、接地D、不接地11.在接零保护系统中,任何时候都应保证工作零线与保护零线的( B )。
A、绝缘B、畅通C、隔离D、靠近12.保护接地与保护接零( C )互换。
A、适合B、有时C、不能D、可以13.照明电路由电度表、总开关、熔断器、开关、( D )和导线等组成。
A、接触器B、插座C、电动机D、灯泡14.照明电路中,一般用( D )在两处控制一只灯。
A、手动开关B、闸刀开关C、单联开关D、双联开关15.动力主电路由电源开关、熔断器、( C )、热继电器、电动机等组成。
A、按钮B、时间继电器C、接触器主触头D、速度继电器16.下列事项中属于办事公道的是( D )。
《电工基础》第一章:直流电路第一部分:直流电路之串、并、混联电路练习题:(一)、填空题1.在串联电路中,等效电阻等于各电阻。
串联的电阻越多,等效电阻越。
2.在串联电路中,流过各电阻的电流,总电压等于各电阻电压,各电阻上电压与其阻值成。
3.利用串联电阻的原理可以扩大电压表的量程。
4.在并联电路中,等效电阻的倒数等于各电阻倒数。
并联的的电阻越多,等效电阻值越。
5.利用并联电阻的原理可以扩大电流表的量程。
6.在220V电源上串联额定值为220V、60W和220V、40W的两个灯泡,灯泡亮的是_____;若将它们并联,灯泡亮的是____。
7.图1_1所示电路中,已知U ab=6V, U=2V, 则R=____Ω。
8.图1_2所示电路中,R=___Ω。
9.图1_3所示电路中,由Y联结变换为Δ联结时,电阻R12=____、R23=____ 、R31=____。
10.图1_4所示电路中,由Y联结变换为Δ联结时,电阻R12=____、R23=____ 、R31=____。
11.图1_5所示电路中,由Y联结变换为Δ联结时,电阻R12=____、R23=____ 、R31=____。
12.图1_6所示电路中,由Δ联结变换为Y联结时,电阻R1=____、R2=____ 、R3=____。
图1—3 图1—4图1—5 13.图1_7所示电路中,由Δ联结变换为Y联结时,电阻R1=____、R2=____ 、R3=____。
14.图1_8所示电路中,由Δ联结变换为Y联结时,电阻R1=____、R2=____ 、R3=____。
15.图1_9所示电路中,有___个Δ联结,有___个Y联结。
16.图1_10所示电路中,R中电流为____。
(二)、选择题1.图1_11所示电路,下面的表达式中正确的是____。
a) U1=-R1U/(R1+R2) b) U2=R2U/(R1+R2) c) U1=R2U/(R1+R2)2.图1_12所示电路,下面的表达式中正确的是____。
第10章电子电路中常用的元件习题参考答案一、填空题:1. PN结的单向导电性指的是PN结正向偏置时导通,反向偏置时阻断的特性。
6. 本征半导体掺入微量的三价元素形成的是P型半导体,其多子为空穴。
7. 某晶体三极管三个电极的电位分别是:V1=2V,V2=1.7V,V3=-2.5V,可判断该三极管管脚“1”为发射极,管脚“2”为基极,管脚“3”为集电极,且属于锗材料PNP型三极管。
三、选择题:2. P型半导体是在本征半导体中加入微量的( A )元素构成的。
A、三价;B、四价;C、五价;D、六价。
4. 用万用表直流电压挡测得晶体管三个管脚的对地电压分别是V1=2V,V2=6V,V3=2.7V,由此可判断该晶体管的管型和三个管脚依次为(B)。
A、PNP管,CBE;B、NPN管,ECB;C、NPN管,CBE;D、PNP 管,EBC。
5. 用万用表R×1K的电阻挡检测某一个二极管时,发现其正、反电阻均约等于1KΩ,这说明该二极管是属于( D )。
A、短路状态;B、完好状态;C、极性搞错;D、断路状态。
7. PN结加正向电压时,其正向电流是(A)。
A、多子扩散而成;B、少子扩散而成;C、少子漂移而成;D、多子漂移而成。
四、计算题2. 在图7.2所示电路中,设D为理想二极管,已知输入电压u i的波形。
试画出输出电压u o的波形图。
解:此题的考查点为二极管的伏安特性以及电路的基本知识。
yingg首先从(b)图可以看出,当二极管D导通时,理想二极管电阻为零,所以u o=u i;当D截止时,电阻为无穷大,相当于断路,因此u o=5V,即是说,只要判断出D导通与否,就可以判断出输出电压的波形。
要判断D是否导通,可以以接地为参考点(电位零点),判断出D两端电位的高低,从而得知是否导通。
u o 与u i的波形对比如右图所示:第11章基本放大电路习题参考答案一、填空题:2. 射极输出器具有电压放大倍数恒小于1、接近于1,输入信号和输出信号同相,并具有输入电阻高和输出电阻低的特点。
第一章电路及其分析方法1.基尔霍夫定律♦基尔霍夫电流定律(KCL定律):在任一瞬时,流向任一结点的电流等于流出该结点的电流。
♦基尔霍夫电压定律(KVL定律):在任一瞬间,从回路中任一点出发,沿回路循行一周,则在这个方向上电位升之和等于电位降之和。
在任一瞬间,沿任一回路循行方向,回路中各段电压的代数和恒等于零。
2.支路电流法以支路电流为未知量、应用基尔霍夫定律(KCL、KVL)列方程组求解。
♦支路电流法的解题步骤:♦在图中标出各支路电流的参考方向,对选定的回路标出回路循行方向。
♦应用KCL对结点列出(n—l)个独立的结点电流方程。
♦应用KVL对回路列出b-(n-l)个独立的回路电压方程(通常可取网孔列出)♦联立求解b个方程,求出各支路电流。
3.叠加定理对于线性电路,任何一条支路的电流,都可以看成是由电路中各个电源(电压源或电流源)分别作用时,在此支路中所产生的电流的代数和。
♦注意事项:♦叠加原理只适用于线性电路。
(电路参数不随电压、电流的变化而改变)。
由-阻应♦解题时要标明各支路电流、电压的参考方向。
若分电流、分电压与原电路中电流、电压的参考方向相反时,叠加时相应项前要带负号。
♦线性电路的电流或电压均可用叠加原理计算,但功率P不能用叠加原理计算。
♦应用叠加璽时可把电源分组求解,即每个分电路中旳忠源人数可以多于一个。
电压源电流源由图a: U = E- IRO 由图b: U = IsRO - IRO ♦注意事项:♦电压源和电流源的等效关系只对外电路而言,对电源内部则是不等效的。
♦等效变换时,两电源的参考方向要一一对应。
♦理想电压源与理想电流源之间无等效关系。
♦任何一个电动势E和某个电阻R串联的电路,都可化为一个电流为IS和这个电阻并联的电路。
5.戴维宁定理任何一个有源二端线性网络都可以用一个电动势为E的理想电压源和内阻R0串联的电源来等效代替。
皿■冬 A.2.5AE = U0=E2 + IR2 = 20V+2.5 *4 V=30V 或:E = UO = El T R1 =40V - 2.5 *4 (注:E也可用结点电压法、叠加原理等其它方法求。
电工电子复习知识点总结第一章电工基础知识1. 电流电流是电子运动形成的,单位是安培。
电流的方向是电子流动的方向。
2. 电压电压是电流的推动力,单位是伏特。
电压的方向是电子流动的方向与电流方向相反。
3. 电阻电阻是电流通过的阻力,单位是欧姆。
电阻越大,电流越小,电压越大,成正比关系,符合欧姆定律。
4. 电阻的串并联串联电阻相加,并联电阻倒数相加再取倒数。
5. 电功率电功率是电路中消耗的能量,单位是瓦特。
电流乘以电压即为电功率。
6. 电路定律基尔霍夫定律:节点电流定律和环路电压定律。
第二章电线制作和连接1. 电线的制作电线可以分为导线和绝缘层,可以采用铜线或铝线作为导线,绝缘层可以采用PVC材料。
2. 电线连接电线连接可以采用螺丝端子连接、焊接连接或压接连接。
3. 电缆电缆由若干根电线和绝缘层构成,可以分为单芯、双芯、多芯等。
4. 插头插座插头插座分为三脚插头插座和两脚插头插座,分为家用插座和工业插座。
第三章电子元件1. 电阻电阻的颜色编码和功率计算。
2. 电容电容的单位是法拉,可以分为电解电容、陶瓷电容和瓷介电容。
3. 电感电感的单位是亨利,可以分为铁磁电感和非铁磁电感。
4. 二极管二极管有正向导通和反向截止的特性,可以分为硅二极管和锗二极管。
5. 晶体管晶体管分为NPN型和PNP型,可以分为功率管和小信号管。
6. 可控硅可控硅可以进行触发控制,分为普通可控硅和双向可控硅。
第四章电路分析1. 直流电路分析直流电路的基本分析方法为基尔霍夫定律和节点电流法。
2. 交流电路分析交流电路中需要考虑阻抗,采用复数法进行分析。
第五章电路原理1. 电压放大器电压放大器可以采用晶体管或运放进行放大。
2. 电流放大器电流放大器可以采用二极管、管子或晶体管进行放大。
3. 信号发生器信号发生器可以产生正弦波、方波、三角波等信号。
4. 功率放大器功率放大器可以采用管子、晶体管或集成电路进行放大。
第六章电子工艺学1. 电路板制作电路板制作分为点胶、曝光、蚀刻、热转印、钻孔、脱膜等工艺。
电工初级复习资料一、单项选择题1.延长环属于()。
A、线夹金具B、联接金具C、接续金具D、防护金具2.每根电缆管的弯头不应超过()个。
A、2B、3C、4D、53.单相桥式整流电路由()组成。
A、一台变压器、四个三级管和负载B、一台变压器、两个三级管、一个二级管和负载C、一台变压器、四个二级管和负载D、一台变压器、三个二级管、一个三极管和负载4.根据设备定级原则,无铭牌的变压器应定为()元件。
A、一类B、二类C、三类D、二、三类均可5.交流电的大小和方向是()。
A、随意变化的B、不随时间变化的C、固定不变化D、随时间按周期性变6.DZ4系列自动空气断路器的额定电流小于()安。
A、50B、55C、60D、657.一台4千乏,0.4千伏单相移相电容工作在额定状态下,其电流为()。
A、10AB、100AC、20AD、1A8.铜芯聚氯乙烯绝缘屏蔽软线的型号为()。
A、RVB、RVBC、RVVD、RVP9.根据突然中断供电引起的损失程度把电力负荷分为()。
A、一类负荷B、一类负荷、二类负荷C、三类负荷D、一、二、三类负荷10.()焊条用于合金钢和重要碳钢结构的焊接。
A、碱性B、酸性C、碱性或酸性D、上述说法均不对11.高压绝缘棒应定期作耐压试验,试验周期为()。
A、三个月B、半年C、六个月D、一年12.一台电动机的额定电流为78A,采用铝芯聚氯乙烯四芯电缆直接敷设,应选电缆规格为( )mm2。
A、3×10+1×6B、3×16+1×6C、3×25+1×10D、3×50+1×16 13.软磁性材料常用来制作电机和电磁铁的()。
A、铁芯B、线圈C、铁芯和线圈D、C的说法都不对14.某一条线路由检修转运行时,操作票的第一步是()。
A、合负荷侧刀闸B、合电源侧刀闸C、检查开关在开位D、合线路开关15.快热式电烙铁持续通电时间不超过()。
A、1minB、2minC、3minD、5min16.磁铝母线的型号为()。
电工复习资料一、电路基础部分:1.电路的基本组成包括、、、四部分。
2.负载是用电设备,例如电风扇可以把能转变为能。
3.电路的状态可以分为、、三种。
4、基尔霍夫电流定律依据的是电流的原理。
5.电路的任一节点上电流的代数和等于。
6、若Uab=12V,a 点电位Ua为5V,则b点电位Ub为 V。
7、一般情况下,电感的不能跃变,电容的不能跃变。
8、对于具有n个结点b个支路的电路,可列出个独立的KCL方程。
9、RLC串联谐振电路的谐振频率ω = 。
10、一电感线圈接到f=50Hz的交流电路中,感抗XL=50Ω,若改接到f=150Hz的电源时,则感抗XL为Ω。
11、交流电的三要素是指、、。
12、三相对称交流电源是指由三个频率,幅值,相位互差,并且各瞬时值之和等于的单相交流电动势组成的供电系统。
13、三相四线制能提供两种电压,线电压UL是指与之间的电压;相电压U P 是指与之间的电压,且UL= UP。
14、我国交流电工频为赫兹。
15、RLC串联谐振电路的谐振频率ω = 。
16、正弦电压()0628t45Vu=-的振幅为V,频率为Hz,初相角为。
17、1安培= 微安= 毫安。
18、电容器上的电压升高过程是电容器中电场建立的过程, 在此过程中, 它从吸取能量19、交流电动势、交变电压、交变电流统称为,其大小与方向随时间作变化。
20.相位差是指两个正弦交流电的之差。
21.工频电流的周期T= ,频率ƒ= ,角频率ω= 。
22.电炉的额定电压UN =220V,额定功率PN=1000W,在220V的工频交流电源下工作,则电炉的电流I= ,电阻R= ,如果连续使用3h,它消耗的电能W= 。
23.某电路中只有电阻R=2Ω,电源电压u=10sin314tV,则电阻上通过的电流的解析式i= ,电流有效值I= ,电阻消耗的平均功率P= 。
24.某电感线圈的电阻可以忽略,其电感L=300mH,接至u=2202sin wt V的工频交流电源上,则电感线圈电流的有效值I= ,无功功率Q= 。
电工学复习资料一、选择题。
1、关于电源,负载和功率的说法中,正确的是(D )A.电源一定吸收功率 B.电源一定发出功率C.负载一定吸收功率D.电源和负载都可以吸收功率2、电容C的单位(A )A.法拉B.亨利C.欧姆D.瓦特3、某电阻元件的额定数据1kΩ,2.5w,正常使用时元件允许通过的最大的电流是(A )A.50mAB.2.5mAC.250mAD.5A4、一个电热器,接在10V的直流电源上,产生的功率为P,把它改为就接在正弦交流电流上,使其产生的功率为P/2,则正弦交流电源电压的最大值是(C )A.7.07V B.5V C.10V D.15V5、列节点方程时,要把元件和电源变为(C )才列方程式。
A电导元件和电压源B电阻元件和电压源C电导元件和电流源D电阻元件和电流源6、应用叠加定理时,当电压源单独作用时,代替其他电流源用(A )A开路B短路C电阻D导线7、下面的电路不属于动态电路的是(A )A.纯电阻电路B.含储能元件的电路C.RL电路D.RC电路8、正弦量的振幅是指(B )A峰值B最大值C有效值D平均值9、电器名牌上标注的功率均是(A )A有功功率B无功功率C视在功率D瞬间功率10、在实验室中的交流电压表和电流表,其读值是交流电的(B )A最大值B有效值C瞬间值11、为保证三相电路正常工作,防止事故发生,在三相四线制中,规定不允许安装熔断器或开关的位置是(B )A端线B中线C端点D中点12、一个交流RC串联电路,已知U R=3V,U C=4V,则总电压=(C )A.7B.1C.5D.413、交流电路,中在相位上,电感上的电压U L(B )电感中的电流i LA超前90°B滞后90°C保持不变14、变压器的电压比为3:1,若一次输入6V的交流电压,则二次电压为(C )A.18VB.6VC.2V D,0V15、若变压器的电压比为3,在变压器的二次接上3Ω的负载电阻,相当于直接在一次回路接上的电阻值为(B )A.9ΩB.27ΩC.6ΩD.1Ω16、驱动电路是电力电子器件构成的何种电路与控制电路之间的接口。
一、单选题1.单相桥式PWM逆变电路如下图,单极性调制工作时,在电压的正半周是()A、V1与V4导通,V2与V3关断B、V1常通,V2常断,V3与V4交替通断C、V1与V4关断,V2与V3导通D、V1常断,V2常通,V3与V4交替通断答案: B2.要使绝缘栅双极型晶体管导通,应()。
A、在栅极加正电压B、在集电极加正电压C、在栅极加负电压D、在集电极加负电压答案: A3.单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差()度。
A、180°B、60°C、360°D、120°答案: A4.功率晶体管GTR从高电压小电流向低电压大电流跃变的现象称为( )A、一次击穿B、二次击穿C、临界饱和D、反向截止答案: B5.快速熔断器可以用于过电流保护的电力电子器件是( )A、功率晶体管B、IGBTC、功率MOSFETD、晶闸管答案: D6.二极管两端加上正向电压时()。
A、一定导通B、超过死区电压才导通C、超过0.3V才导通D、超过0.7V才导通答案: B7.为限制功率晶体管的饱和深度,减少存储时间,桓流驱动电路经常采用()A、du/dt抑制电路B、抗饱和电路C、di/dt抑制电路D、吸收电路答案: B8.电流型逆变器中间直流环节贮能元件是( )A、电容B、电感C、蓄电池D、电动机答案: B9.可在第一和第四象限工作的变流电路是( )A、三相半波可控变电流电路B、单相半控桥C、接有续流二极管的三相半控桥D、接有续流二极管的单相半波可控变流电路答案: A10.逆导晶闸管是将大功率二极管与何种器件集成在一个管芯上而成( )A、大功率三极管B、逆阻型晶闸管C、双向晶闸管D、可关断晶闸管答案: B11.比较而言,下列半导体器件中开关速度最快的是()。
A、GTOB、GTRC、MOSFET答案: C12.对于三相半波可控整流电路,换相重叠角γ与哪几个参数有关( )A、α、负载电流Id以及变压器漏抗XCB、α以及负载电流IdC、α和U2D、α、U2以及变压器漏抗XC答案: A13.在一般可逆电路中,最小逆变角βmin选在下面那一种范围合理。
电工资格证考试复习重点资料1. 电工基础知识
- 电流、电压和电阻的基本概念和计算方法
- 电磁场的产生和基本规律
- 电路的基本组成和连接方式
- 电路中的串、并联关系及其特性
- 电源和电池的种类、原理和工作方式
- 安全用电的基本原则和安全防护措施
2. 电工工具与仪器
- 常用电工工具的种类、用途和操作方法
- 电工仪器的种类、功能和使用注意事项
- 电工测量仪器的基本原理和使用方法
- 断路器和保险丝的作用和选择
3. 电路和电力系统
- 交流电和直流电的特性和应用领域
- 电路图符号的认识和使用
- 射频电路和数字电路的基本知识
- 电力系统的组成和分布
- 电力传输和配电系统的原理和运行管理4. 电器设备与安装
- 各类常见电器设备的工作原理和使用要点- 低压电器设备的安装和调试方法
- 照明系统和电动机控制系统的构成和操作- 电气线路的故障排除和维修技巧
- 防雷和接地装置的原理和使用
5. 安全生产和法律法规
- 电工事故的原因和预防措施
- 安全生产管理和应急响应措施
- 用电单位和电工人员的法律责任和义务- 电工相关法律法规和标准
6. 实际操作与维护
- 电气设备的安全操作和使用规范
- 电气设备的维护与保养
- 电器故障的快速排除和处理方法
- 电工工作中的注意事项和操作要点
以上是电工资格证考试的复习重点资料,希望能帮助您顺利通过考试。
高级维修电工一、单项选择题:1. 多级放大器的总电压放大倍数等于各级放大电路电压放大倍数之( )。
(A) 和(B) 差(C) 积(D) 商2. 相对磁导率( )。
(A) 有单位 (B) 无单位 (C) 单位是亨/米 (D) 单位是特3. 在铁磁物质组成的磁路中,磁阻非线性的原因是( )是非线性的。
(A) 磁导率(B) 磁通(C) 电流(D) 磁场强度4. 自感系数单位换算正确的是( )。
(A)mH H 3101= (B) mH H 3101-= (C) mH H 6101= (D) mH H 6101-=5. 自感电动势的方向应由( )来确定。
(A) 欧姆定律 (B) 楞次定律(C) 焦耳定律(D) 法拉第电磁感应定律6. 互感系数是由( )决定的。
(A) 电流 (B) 线圈的匝数、几何尺寸 (C) 线圈的电压 (D) 线圈的电阻7. 晶体管特性图示仪(JT-1)示波管X 偏转板上施加的电压波形是( )。
(A) 锯齿波 (B) 正弦半波 (C) 阶梯波 (D) 尖脉冲 8. 同步示波器采用触发扫描方式,即外界信号触发一次,就产生( )个扫描电压波形。
(A) 1(B) 2(C) 3(D) 4 9. 用SR-8型双踪示波器观察直流信号波形时,应将摯シⅠ詈戏绞綌开关置于( )位置。
(A) AC(B) AC(H)(C) DC(D) 任意10. 双踪示波器的示波管中装有( )偏转系统。
(A)一个电子枪和一套 (B)一个电子枪和两套 (C)两个电子枪和一套 (D)两个电子枪和两套 11. 在实际调整模拟放大电路的静态工作点时,一般是以( )为准。
(A) I b(B) I c(C) U ce(D) U be12. 正弦波振荡器的振荡频率f 取决于( )。
(A) 反馈强度 (B) 反馈元件的参数 (C) 放大器的放大倍数 (D) 选频网络的参数 13. 直流放大器中,产生零点飘移的主要原因是( )的变化。
(A) 频率(B) 集电极电流(C) 三极管庵_(D) 温度 14. 如图所示运算放大器属于( )。
(A) 加法器 (B) 乘法器 (C) 微分器 (D) 积分器 15. 硅稳压管稳压电路适用于( )的场合。
(A) 高电压(B) 低电压(C) 负载大(D) 负载小16. 与非门的逻辑功能为( )。
(A)入0出0,全1出1 (B)入1出0,全0出0 (C)入0出1,全1出0(D)入1出0,全0出117. 在RS 触发器中,当R=S=1时,触发器状态( )。
(A) 置1(B) 置0(C) 不变 (D) 不定18. 石英晶体多谐振荡器的振荡频率( )。
(A) 只决定于石英晶体本身的谐振频率 (B) 决定于R 的大小 (C) 决定于C 的大小(D) 决定于时间常数RC19. 一异步三位二进制加法计数器,当第8个CP 脉冲过后,计数器状态变为( )。
(A) 000(B) 010(C) 110(D) 10120. 由基本RS 触发器组成的数码寄存器清零时,需在触发器( )。
(A)R端加一正脉冲(B)R端加一负脉冲(C)S端加一正脉冲(D)S端加一负脉冲21.在带平衡电抗器的双反星形可控整流电路中,两组三相半波电路是( )工作的。
(A)同时并联(B)同时串联(C) 不能同时并联(D) 不能同时串联22. 简单逆阻型晶闸管斩波器的调制方式是( )。
(A)定频调宽(B)定宽调频(C)可以人为地选择(D) 调宽调频23. 在并联谐振式晶闸管逆变器中,为求得较高的功率因数和效率,应使晶闸管触发脉冲的频率( )负载电路的谐振频率。
(A) 远大于(B)大于(C) 接近于(D)小于24. 电力场效应管MOSFET是理想的( )控制器件。
(A) 电压(B) 电流(C) 电阻(D) 功率25. 绝缘栅双极晶体管的开关速度( )电力场效应管。
(A) 稍高于 (B) 低于(C) 等于 (D) 远高于26. 示波器中的示波管采用的屏蔽罩一般用( )制成。
(A) 铜(B) 铁 (C) 塑料 (D) 坡莫合金27. 变压器的铁心由( )大部分组成。
(A) 2 (B) 3 (C) 4 (D) 528. 修理变压器分接开关时,空气相对湿度不得大于75%,开关在空气中曝露时间不得超过( )小时。
(A) 8 (B) 16 (C) 24 (D) 4829. 三相异步电动机要检查定、转子绕组匝间绝缘的介电强度,应进行( )试验。
(A) 匝间绝缘(B) 耐压(C) 短路(D) 空载30. 0.4千伏以下的变压器检修后,一般要求绝缘电阻不低于( )兆欧。
(A) 0.5 (B) 90 (C) 200 (D) 22031. 有一台三相鼠笼式异步电动机,额定功率P N=40千瓦,转速为1450转/分,最大转矩为579.59牛·米。
试问:λ=( )。
(A) 1.2 (B) 1.8 (C) 2.2 (D) 2.832. 电动机采用电磁抱闸和电磁离合器进行制动的原理是( )。
(A) 电流的热效应(B) 电流的磁效应(C) 电磁感应(D) 电流的化学效应33. 交流测速发电机有两套绕组,其输出绕组与( )相接。
(A) 电压信号(B) 短路导线(C) 高阻抗仪表(D) 低阻抗仪表34. 空心杯电枢直流伺服电动机有一个外定子和( )个内定子。
(A) 1 (B) 2 (C) 3 (D) 4θ( )时,该定子齿对转子齿的磁拉力为最大。
35. 当步进电动机通电相的定、转子齿中心线间的夹角=(A) 0o(B) 60o(C) 90o(D) 180o36. 三相异步换向器电动机转速调到同步转速以上的最高转速时,则该电机移刷机构将使换向器两个转盘相对位置变化,并使同相电刷间的张角变为( )电角度。
(A) -180o(B) 180°(C) -180o~180° (D) 0°37. 无刷直流电动机调速原理,类似于( )电动机。
(A) 一般鼠笼式异步(B) 绕线式转子异步(C) 交流同步(D) 一般永磁直流38. 交流异步电动机在变频调速过程中,应尽可能使气隙磁通( )。
(A) 大些(B) 小些 (C) 由小到大变化 (D) 恒定39. 直流电动机的转速n与电源电压U( )。
(A) 成正比 (B) 成反比(C) 平方成正比(D) 平方成反比40. 三相交流换向器电动机的缺点之一是工作电压不能太高,一般额定电压( )。
(A) 小于250V (B) 大于250V (C) 小于500V (D) 大于500V41. 电压负反馈调速系统通过稳定直流电动机电枢电压来达到稳定转速的目的,其原理是电枢电压的变化与( )。
(A) 转速的变化成正比(B) 转速的变化成反比 (C) 转速的变化平方成正比(D) 转速的变化平方成反比42. 带有电流截止负反馈环节的调速系统,为了使电流截止负反馈参与调节后机械特性曲线下垂段更陡一些,应选阻值( )的反馈取样电阻。
(A) 大一些(B) 小一些 (C) 接近无穷大(D) 等于零43. 带有速度、电流双闭环的调速系统,在启动时调节作用主要靠( )调节器产生。
(A) 电流(B) 速度 (C) 负反馈电压(D) 电流、速度两个44. CNC装置内的位置控制器,得到控制指令后,去控制机床的( )。
(A) 进给(B) 主轴变速 (C) 油泵升起(D) 刀库换刀45. ( )属于点位控制数控机床。
(A) 数控车床(B) 数控钻床 (C) 数控铣床(D) 加工中心46. 电梯轿厢额定载重量为800kg,一般情况下轿厢可乘( )人应为满载。
(A) 10 (B) 5 (C) 8 (D) 1547. PLC交流双速电梯中,PLC输出接口一般采用( )方式。
(A) 晶闸管(B) 继电器(C) 晶体管(D) 单晶管48.人为使限速器动作来进行限速器安全钳联动试验时,电梯轿厢以( )额定速度下行。
(A) 115%(B) 100%(C) 125%(D) 150%49. 微机的核心是( )。
(A) 存储器 (B) 总线(C) CPU (D) I/O接口50. 将二进制数00111011转换为十六进制数是( )。
(A) 2AH (B) 3AH (C) 2BH (D) 3BH51. ( )是指微机对生产过程中的有关参数进行控制。
(A) 启动控制(B) 顺序控制(C) 数值控制(D) 参数控制52. PLC可编程序控制器的整个工作过程分五个阶段,当PLC通电运行时,第一个阶段应为( )。
(A) 与编程器通讯 (B) 执行用户程序 (C) 读入现场信号(D) 自诊断53. 缩短辅助时间的措施有( )。
(A) 缩短作业时间 (B) 提高操作者技术水平 (C) 减少休息时间(D) 减少准备时间54. 可以产生急回运动的平面连杆机构是( )机构。
(A) 导杆(B) 双曲柄(C) 曲柄摇杆(D) 双摇杆55. 在载荷大、定心精度要求高的场合,宜选用( )联接。
(A) 平键(B) 半圆键(C) 销(D) 花键56. 中心距较大,温度不高又要求传动平稳时,应采用( )传动。
(A) 链(B) 带(C) 齿轮(D) 蜗杆57. 直齿圆柱齿轮工作时冲击、振动较严重的原因是( )。
(A) 材料的硬度高(B) 齿面间存在滑动 (C) 突然啮合,突然脱离(D) 材质不匹配58. 齿条就是基圆( )的齿轮。
(A) 无限大(B) 无限小(C) 较小(D) 较大59. 轴与轴承的配合部分称为( )。
(A) 轴颈(B) 轴肩(C) 轴头(D) 轴伸60. 用于轴交叉传动的联轴器可选用( )联轴器。
(A) 固定式(B) 弹性(C) 十字滑块(D) 方向61. 磁极周围存在着一种特殊物质,这种物质具有力和能的特性,该物质叫( )。
(A)磁性(B)磁场(C)磁力(D)磁体62. 在铁磁物质组成的磁路中,磁阻是非线性的原因是( )是非线性的。
(A)磁导率(B)磁通(C)电流(D)磁场强度63. 感应炉涡流是( )。
(A)装料中的感应电势(B)流于线圈中的电流(C)装料中的感应电流(D)线圈中的漏电流64. JSS-4A型晶体三极管测试仪是测量中小功率晶体三极管在低频状态下的h参数和( )的常用仪器。
(A)击穿电压(B)耗散功率(C)饱和电流(D)频率特性65. JSS-4A型晶体管h参数测试仪中的直流放大器采用了( )放大器。
(A)交流(B)脉冲(C)差动(D)功率66. 示波器中扫描发生器产生的是( )。
(A)锯齿波信号(B)正弦波信号(C)三角波信号(D)脉冲波信号67. 双踪示波器的示波管中装有( )偏转系统。
(A)一个电子枪和一套(B)一个电子枪和两套(C)两个电子枪和一套(D)两个电子枪和两套68. 在正弦波振荡器中,反馈电压与原输入电压之间的相位差是( )。
