断路器技术参数参考标准：GB1984 —2003; GB/T 11022 —1999 ;1、额定电压：126kV、252kV、550kV ;〔额定电压取值与IEC 60694不同〕2、额定绝缘水平：表1额定电压范围I的额定绝缘水平〔与IEC 60694表1a中不完全一致〕3、额定频率：高压断路器额定频率的标准值为50Hz ；4、额定电流〔Ir〕:额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1 ,,, 2，，，4，5，，8 及其与10n的乘积。
5、额定短时耐受电流〔I k〕额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，，，2，，，4，5，，8 及其与10“ 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
推荐值为，1s，3s和4s。
8、操动机构和辅助及控制回路的额定电源电压〔Ua〕额定电压电压应当从表4和表5给出的标准值中选取: 表4直流电压在额定值的85%和110 %间的任一电源电压下，操动机构应该能使开关合闸和分闸。
表5交流电压〔与IEC注：230/400V在将来是唯一的标准值，并推荐在新的系统中采用。
9、操动机构和辅助回路的额定电源频率：额定电源频率的标准值为DC , 50Hz ;10、绝缘、操作和/或开断用的压缩气源的额定压力除非制造厂另有规定，额定压力的标准值为：, 1, , 2, 3, 4MPa;11、额定短路开断电流：额定短路开断电流的交流分量额定短路开断电流的交流分量应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1, , , 2, , , 4, 5, , 8 及其与10n的乘积。
额定短路开断电流的直流分量：12、与额定短路开断电流相关的瞬态恢复电压13、额定短路关合电流对于额定频率为50Hz且时间常数标准值为45ms,额定短路关合电流等于额定短路开断电流交流分量有效值的倍。

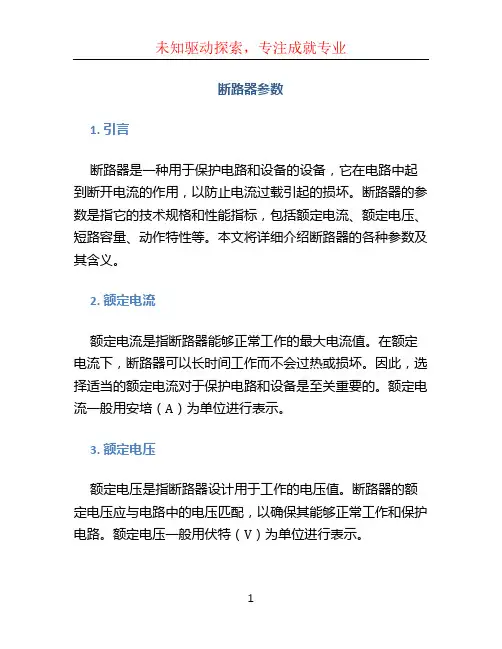

断路器参数1. 引言断路器是一种用于保护电路和设备的设备，它在电路中起到断开电流的作用，以防止电流过载引起的损坏。
断路器的参数是指它的技术规格和性能指标，包括额定电流、额定电压、短路容量、动作特性等。
本文将详细介绍断路器的各种参数及其含义。
2. 额定电流额定电流是指断路器能够正常工作的最大电流值。
在额定电流下，断路器可以长时间工作而不会过热或损坏。
因此，选择适当的额定电流对于保护电路和设备是至关重要的。
额定电流一般用安培（A）为单位进行表示。
3. 额定电压额定电压是指断路器设计用于工作的电压值。
断路器的额定电压应与电路中的电压匹配，以确保其能够正常工作和保护电路。
额定电压一般用伏特（V）为单位进行表示。
4. 短路容量短路容量是指断路器能够瞬时承受的最大短路电流。
在发生短路故障时，电流会迅速增大并达到最大值，如果断路器的短路容量不足，可能会导致断路器无法正常中断电路，从而造成连锁故障和设备损坏。
短路容量一般用安培（A）为单位进行表示。
5. 动作特性动作特性用于描述断路器对于过载和短路故障的反应速度。
根据不同的应用场景和需求，断路器的动作特性可以分为热动作、磁动作和电子动作三种。
•热动作断路器：在电流超过额定电流一定百分比时，断路器将在一定时间内断开电路，用于保护过载情况。
•磁动作断路器：在短路电流超过断路器短路容量时，断路器将立即断开电路，用于保护短路情况。
•电子动作断路器：通过电子元件检测电路中的故障信息，根据预设的逻辑条件对电路进行动作保护。
6. 其他参数除了上述主要参数外，断路器还有一些其他辅助参数。
•耐热温度：表示断路器可以在多高温度下正常工作，一般用摄氏度（℃）为单位进行表示。
•断路器类型：根据断路器的结构和工作原理，可以分为空气式断路器、油式断路器、真空式断路器等。
•额定操作次数：表示断路器设计的寿命和可靠性，一般用次数（次）为单位进行表示。
7. 结论断路器的参数对于选择合适的电气保护装置至关重要。
断路器的技术参数一、引言在电力系统中，断路器是不可或缺的设备之一，用于控制电流的接通和断开，保障系统的安全运行。
为了深入了解断路器的性能和应用，对其技术参数进行详尽的探讨显得尤为重要。
本篇文章将详细解析断路器的各种技术参数，以帮助读者更好地理解和应用这一设备。
二、断路器技术参数概述断路器的技术参数反映了其性能特征和应用范围。
以下是几个重要的技术参数。
1.额定电流与额定电压：指断路器在设计规定的长期工作条件下，能正常工作的电流和电压。
2.短路电流：指断路器在规定时间内能承受而不损坏的电流值。
3.分断能力：指断路器在规定条件下能可靠分断的最大短路电流值。
4.操作性能与机械寿命：指断路器的操作性能以及在规定操作次数下机械部分的寿命。
5.其他参数：如体积、重量、工作环境温度等。
三、额定电流与额定电压额定电流是指在长期工作条件下，断路器能够正常工作的最大电流值。
选择合适的额定电流对于设备的正常运行和保护十分重要。
额定电压则是断路器能正常工作的最高电压值，通常与系统的额定电压相匹配。
四、短路电流短路电流是指电路中出现的异常大电流，可能导致设备损坏或火灾。
断路器的短路电流参数决定了其在短路情况下的承受能力，是选择和使用断路器的重要依据。
五、分断能力分断能力是指断路器在正常工作条件下能够可靠分断的最大短路电流值。
这一参数是衡量断路器性能的重要标准，特别是对于可能遭遇大电流冲击的系统尤为重要。
分断能力的选择应基于系统的实际需求和可能出现的最大短路电流。
六、操作性能与机械寿命断路器的操作性能包括其操作方式的便捷性、可靠性和安全性。
机械寿命则是指断路器各机械部件在规定操作次数下的预期寿命，涉及到设备的耐用性和维护成本。
良好的操作性能和长的机械寿命有助于降低维护成本和提高系统运行的稳定性。
七、其他参数除了上述主要技术参数外，还有一些其他参数如体积、重量、工作环境温度等，这些参数在特定应用场景下可能具有重要意义。
例如，对于空间有限或重量有要求的应用，体积和重量参数就显得尤为重要。
断路器技术参数参考标准：GB1984－2003；GB/T 11022－1999；1、额定电压：126kV、252kV、550kV；（额定电压取值与IEC 60694不同）2、额定绝缘水平：3、额定频率：高压断路器额定频率的标准值为50Hz；4、额定电流（Ir）：额定电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
5、额定短时耐受电流（I k）额定短时耐受电流应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短时耐受电流等于额定短路开断电流；6、额定峰值耐受电流：额定峰值耐受电流应该等于2.5倍额定短时耐受电流，额定峰值耐受电流等于额定短路关合电流；7、额定短路持续时间：额定短路持续时间的标准值为2s；如果需要，可以选取小于或大于2s的值。
推荐值为0.5s，1s，3s和4s。
8、操动机构和辅助及控制回路的额定电源电压（Ua）额定电压电压应当从表4和表5给出的标准值中选取：在额定值的85％和110％间的任一电源电压下，操动机构应该能使开关合闸和分闸。
表5 交流电压（与IEC 60694不完全一致）9、操动机构和辅助回路的额定电源频率：额定电源频率的标准值为DC，50Hz；10、绝缘、操作和/或开断用的压缩气源的额定压力除非制造厂另有规定，额定压力的标准值为：0.5，1，1.6，2，3，4MPa；11、额定短路开断电流：额定短路开断电流的交流分量额定短路开断电流的交流分量应当从GB/T 762规定的R10系列中选取：R10系列中包括数字：1，1.25，1.6，2，2.5，3.15，4，5，6.3，8及其与10n 的乘积。
额定短路开断电流的直流分量：12、与额定短路开断电流相关的瞬态恢复电压13、额定短路关合电流对于额定频率为50Hz且时间常数标准值为45ms，额定短路关合电流等于额定短路开断电流交流分量有效值的2.5倍。
