铜排标准载流量

有铜排(90度角与圆角)以及铜导线得标准截流量手册(表)
1、铜排(90度角与圆角)得标准截流量手册?
2、铜导线得标准截流量手册?
铜排截面积公式,铜排载流量
摘要:【1】铜排载流量计算法简易记住任何规格得矩形母排得载流量矩形母线载流量: 40℃时、、、
【1】铜排载流量计算法简易记住任何规格得矩形母排得载流量
矩形母线载流量:
40℃时铜排载流量=排宽*厚度系数
排宽(mm);厚度系数为:母排12厚时为20;10厚时为18;依次为:
[12-20,10-18,8-16,6-14,5-13,4-12]
双层铜排[40℃]=1、56-1、58单层铜排[40℃](根据截面大小定)
3层铜排[40℃]=2单层铜排[40℃]
4层铜排[40℃]=单层铜排[40℃]*2、45(不推荐此类选择,最好用异形母排替代) )铜排[40℃]= 铜排[25℃]*0、85
铝排[40℃]= 铜排[40℃]/1、3
例如求ＴＭＹ100*10载流量为:
单层:１００*１0 =1860A ［查手册为１８６０Ａ]
双层:2【100*10】得载流量为: １８００*１、５８＝２９４０(Ａ);［查手册为２９４２Ａ］;
三层:３(ＴＭＹ１００*１０)得载流量为:１８６０*２＝３７２０(Ａ)［查手册为３７８０Ａ］
以上所有计算均精确到与手册数据相当接近。

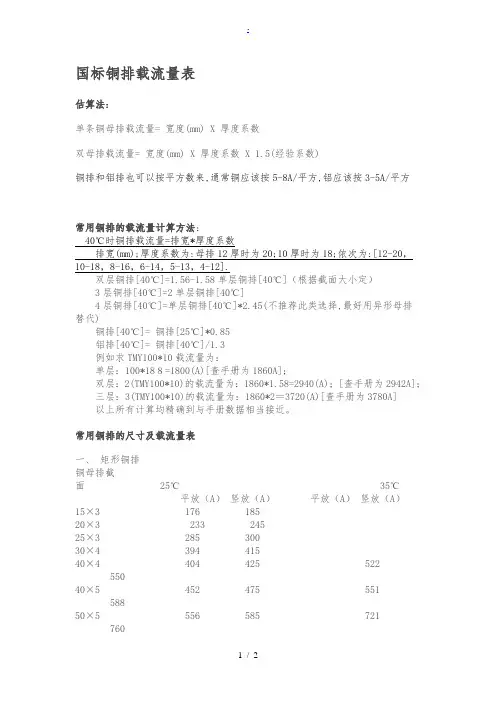

【2】铜排得载流量表
一、矩形铜排
规格环境温度25℃环境温度35℃
平放(A) 竖放(A) 平放(A) 竖放(A)
15×3176 185
20×3233 245
25×3285 300
30×4394 415
40×4 4
40×5452 475 551 588
50×5556 585 721 760
50×6617 650 797 840
60×6731 770 940 990
60×8858 900 1101 1160
60×10 1295
80×693 00
80×81060 1
80×131 1665
100×6116 92
100×8 4 1850
100×1 5 2025
120×80 2110
120×101685 0
2(60×6)1126 1185 1452 1530
2 (60×8)146 00
2(60×10)168 50
2(80×6) 5 1855
2(80×8)1651 1795 2117 2515
2(80×10)195 35
2(100×6)0 2170
2(100×8)193 90
2(100×10)232 85
2(120×8)214 95
2(120×10)26 620
二、铜导线载流量(35℃)
截面(mm2) 1 1、5 2、5 4 6 1 95 载流量(A) 1 5 11 3
三、抽屉柜抽屉导线选用标准
截面(mm²) 10 16 16 25 35 50 70 35×2 50×2 70×2 50×3 70×3 电流(A) 50 63 80 100 125 160 200 250 300 400 500 60
导体载流量得计算口诀
1、用途:各种导线得载流量,利用口诀再配合一些简单得心算,便可直接算出。

导线得载流量与导线得载面有关,也与导线得材料(铝或铜),型号(绝缘线或裸线等),敷设方法(明敷或穿管等)以及环境温度(25度左右或更大)等有关,影响得
因素较多,计算也较复杂。

2、计算口诀:
10五,100上二。

25,35,四三界。

70,95,两倍半。

穿管温度,八九折。

裸线加一半。

铜线升级算。

3、说明:口诀就是以铝芯绝缘线,明敷在环境温度25 度得条件为准。

若条件不同, 口诀另有说明。

绝缘线包括各种型号得橡皮绝缘线或塑料绝缘线。

口诀对各种截面得载流量(电流,安)不就是直接指出,而就是“用截面乘上一定得倍数”,来表示。

为此,应当先熟悉导线截面,(平方毫米)得排列
1 1、5 2、5 4 6 10 16 25 35 50 7O 95 l20 150 185、、、、、、
生产厂制造铝芯绝缘线得截面积通常从而2、5开始,铜芯绝缘线则从1 开始;裸铝线从16 开始;裸铜线从10 开始。

① 这口诀指出:铝芯绝缘线载流量,安,可以按截面数得多少倍来计算。

口诀中阿拉伯数码表示导线截面(平方毫米),汉字表示倍数。

把口诀得截面与倍数关系排列起来便如下:
、、10 16-25 35-50 70-95 120、、、、
五倍四倍三倍两倍半二倍
现在再与口诀对照就更清楚了、原来“10 下五”就是指截面从10 以下,载流量都就是截面数得五倍。

“100 上二”(读百上二),就是指截面100 以上,载流量都就是截面数得二倍。

截面25与35 就是四倍与三倍得分界处、这就就是“口诀25、35 四三界”。

而截面70、95 则为2、5 倍。

从上面得排列,可以瞧出:除10以下及100 以上之外,中间得导线截面就是每两种规格属同一倍数。

下面以明敷铝芯绝缘线,环境温度为25 度,举例说明:
【例1】 6 平方毫米得,按10 下五,算得载流量为30 安。

【例2】150 平方毫米得,按100 上二,算得载流量为300 安。

【例3】70 平方毫米得,按70、95 两2 倍半,算得载流量为175安。

从上面得排列还可以瞧出,倍数随截面得增大而减小。

在倍数转变得交界处,误差稍大些。

比如截面25 与35 就是四倍与三倍得分界处,25属四倍得范围,但靠近向三倍变化得一侧,它按口诀就是四倍,即100 安。

但实际不到四倍(按手册为97 安)。

而35 则相反,按口诀就是三倍,即105 安,实际就是117 安。

不过这对使用得影响并不大。

当然,若能胸中有数,在选择导线截面时,25 得不让它满到100 安,35 得则可以略为超过105 安便更准确了。

同样,2、5平方毫米得导线位置在五倍得
最始(左)端,实际便不止五倍〈最大可达20安以上),不过为了减少导线内得电能损耗,通常都不用到这么大,手册中一般也只标12 安。

② 从这以下,口诀便就是对条件改变得处理。

本句:穿管温度八九折,就是指若就是穿管敷设(包括槽板等敷设,即导线加有保护套层,不明露得)按①计算后,再
打八折(乘0、8)若环境温度超过25 度,应按①计算后,再打九折。

(乘0、9)。

关于环境温度,按规定就是指夏天最热月得平均最高温度。

实际上,温度就是变动得,一般情况下,它影响导体载流并不很大。

因此,只对某些高温车间或较热地区超过25 度较多时,才考虑打折扣。

还有一种情况就是两种条件都改变(穿管又温度较高)。

则按①计算后打八折,再打九折。

或者简单地一次打七折计算(即0、8 × 0、9=0、72,约0、7)。

这也可以说就是穿管温度,八九折得意思。

例如:(铝芯绝缘线)10 平方毫米得,穿管(八折)40 安(10 × 5 × 0、8 ＝ 40) 高温(九折)45 安(10 × 5 × 0、9=45 安)。

穿管又高温(七折)35 安(1O × 5 × 0、7=35)
95平方毫米得,穿管(八折)190安(95×2、5×0、8＝190)
高温(九折),214 安(95 × 2、5 × 0、9=213、8)
穿管又高温(七折)。

166 安(95 × 2、5 × 0、7 ＝ 166、3)
③ 对于裸铝线得载流量,口诀指出,裸线加一半,即按①中计算后再加一半(乘l、
5)。

这就是指同样截面得铝芯绝缘线与铝裸线比较,载流量可加大一半。

【例1】 16 平方毫米得裸铝线,96 安(16 × 4 × 1、5 ＝ 96)
高温,86 安(16 × 4 × 1、5 × 0、9=86、4)
【例2】 35 平方毫米裸铝线,150 安(35 × 3 × 1、5=157、5)
【例3】120 平方毫米裸铝线,360 安(120 × 2 × 1、5 ＝ 360)
④ 对于铜导线得载流量,口诀指出,铜线升级算。

即将铜导线得截面按截面排列顺序提升一级,再按相应得铝线条件计算。

【例一】 35 平方得裸铜线25 度,升级为50 平方毫米,再按50 平方毫米裸铝线,25 度计算为225 安(50 × 3 × 1、5)
【例二】 16 平方毫米铜绝缘线25 度,按25 平方毫米铝绝缘得相同条件,计算为100 安(25 × 4)
【例三】95 平方毫米铜绝缘线25 度,穿管,按120 平方毫米铝绝缘线得相同条件,计算为192 安(120 × 2 × 0、8)。
