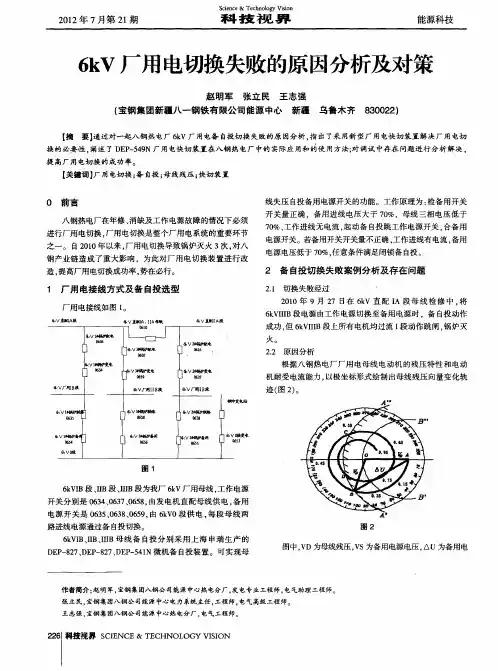

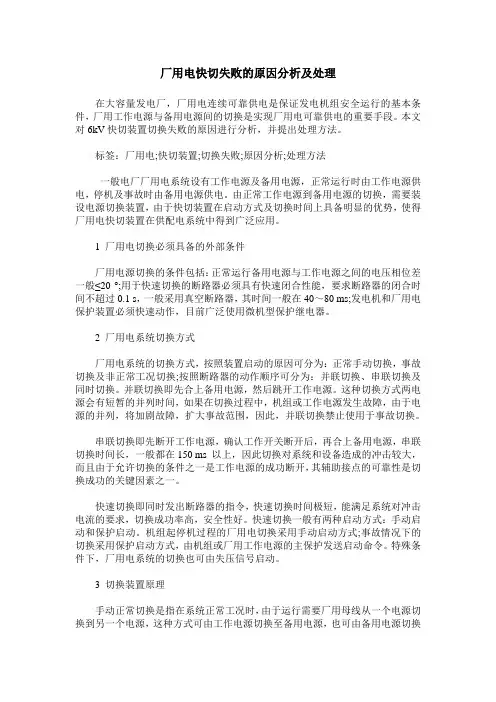

厂用电快切失败的原因分析及处理在大容量发电厂，厂用电连续可靠供电是保证发电机组安全运行的基本条件，厂用工作电源与备用电源间的切换是实现厂用电可靠供电的重要手段。

本文对6kV快切装置切换失败的原因进行分析，并提出处理方法。

标签：厂用电;快切装置;切换失败;原因分析;处理方法一般电厂厂用电系统设有工作电源及备用电源，正常运行时由工作电源供电，停机及事故时由备用电源供电。

由正常工作电源到备用电源的切换，需要装设电源切换装置，由于快切装置在启动方式及切换时间上具备明显的优势，使得厂用电快切装置在供配电系统中得到广泛应用。

1 厂用电切换必须具备的外部条件厂用电源切换的条件包括：正常运行备用电源与工作电源之间的电压相位差一般≤20 °;用于快速切换的断路器必须具有快速闭合性能，要求断路器的闭合时间不超过0.1 s，一般采用真空断路器，其时间一般在40～80 ms;发电机和厂用电保护装置必须快速动作，目前广泛使用微机型保护继电器。

2 厂用电系统切换方式厂用电系统的切换方式，按照装置启动的原因可分为：正常手动切换，事故切换及非正常工况切换;按照断路器的动作顺序可分为：并联切换、串联切换及同时切换。

并联切换即先合上备用电源，然后跳开工作电源。

这种切换方式两电源会有短暂的并列时间，如果在切换过程中，机组或工作电源发生故障，由于电源的并列，将加剧故障，扩大事故范围，因此，并联切换禁止使用于事故切换。

串联切换即先断开工作电源，确认工作开关断开后，再合上备用电源，串联切换时间长，一般都在150 ms 以上，因此切换对系统和设备造成的冲击较大，而且由于允许切换的条件之一是工作电源的成功断开，其辅助接点的可靠性是切换成功的关键因素之一。

快速切换即同时发出断路器的指令，快速切换时间极短，能满足系统对冲击电流的要求，切换成功率高，安全性好。

快速切换一般有两种启动方式：手动启动和保护启动。

机组起停机过程的厂用电切换采用手动启动方式;事故情况下的切换采用保护启动方式，由机组或厂用工作电源的主保护发送启动命令。

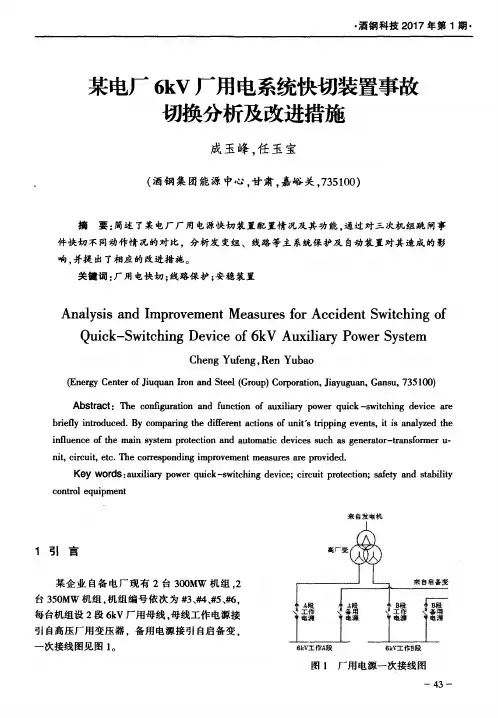

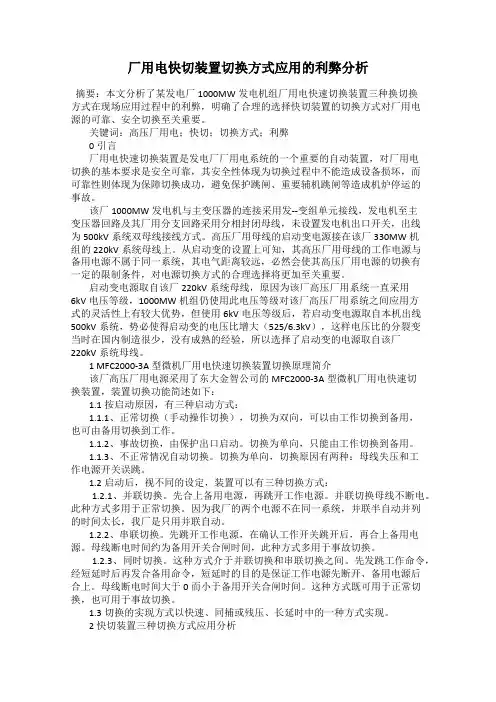

厂用电快切装置切换方式应用的利弊分析摘要：本文分析了某发电厂1000MW发电机组厂用电快速切换装置三种换切换方式在现场应用过程中的利弊，明确了合理的选择快切装置的切换方式对厂用电源的可靠、安全切换至关重要。

关键词：高压厂用电；快切；切换方式；利弊0引言厂用电快速切换装置是发电厂厂用电系统的一个重要的自动装置，对厂用电切换的基本要求是安全可靠，其安全性体现为切换过程中不能造成设备损坏，而可靠性则体现为保障切换成功，避免保护跳闸、重要辅机跳闸等造成机炉停运的事故。

该厂1000MW发电机与主变压器的连接采用发--变组单元接线，发电机至主变压器回路及其厂用分支回路采用分相封闭母线，未设置发电机出口开关，出线为500kV系统双母线接线方式。

高压厂用母线的启动变电源接在该厂330MW机组的220kV系统母线上。

从启动变的设置上可知，其高压厂用母线的工作电源与备用电源不属于同一系统，其电气距离较远，必然会使其高压厂用电源的切换有一定的限制条件，对电源切换方式的合理选择将更加至关重要。

启动变电源取自该厂220kV系统母线，原因为该厂高压厂用系统一直采用6kV电压等级，1000MW机组仍使用此电压等级对该厂高压厂用系统之间应用方式的灵活性上有较大优势，但使用6kV电压等级后，若启动变电源取自本机出线500kV系统，势必使得启动变的电压比增大（525/6.3kV），这样电压比的分裂变当时在国内制造很少，没有成熟的经验，所以选择了启动变的电源取自该厂220kV系统母线。

1 MFC2000-3A型微机厂用电快速切换装置切换原理简介该厂高压厂用电源采用了东大金智公司的MFC2000-3A型微机厂用电快速切换装置，装置切换功能简述如下：1.1按启动原因，有三种启动方式：1.1.1、正常切换（手动操作切换），切换为双向，可以由工作切换到备用，也可由备用切换到工作。

1.1.2、事故切换，由保护出口启动。

切换为单向，只能由工作切换到备用。
