暖通专业规范及图集规范：《采暖通风与空气调节设计规范》GB50019-2003《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002《通风与空调工程施工质量验收规范》GB50243-2002《地面辐射供暖技术规程》JGJ142-2002《居住建筑节能设计标准》DB13J63-2007《公共建筑节能设计标准》DB13J81-2009《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010《民用建筑热工设计规范》GB50176-93《人民防空地下室设计规范》GB50038-2005《人民防空工程设计防火规范》GB50098-2009《建筑设计防火规范》GB50016-2006《高层民用建筑设计防火规范》GB50045-95（2005年版）《汽车库、修车库、停车场设计防火规范》GB50067-97《城市热力网设计规范》CJJ34-2002《城镇燃气设计规程》GB50028-2006《泵站设计规范》《工业设备及管道绝热工程施工规范》GB50126-2008《工业设备及管道绝热工程质量检验评定标准》GB50185-2010《洁净室施工及验收规范》GB50591-2010《暖通空调制图标准》GB/T50114-2001《输气管道工程设计规范》GB50251-2003《冷库设计规范》GB50072-2010《民用建筑太阳能热水系统应用技术规范》GB50364-2005《综合布线系统工程设计规范》GB50311-2007采暖通风与空气调节实用设计手册全国暖通空调及动力专业技术措施河北标05N图集国标图集：05K232分(集)水器分汽缸07FK01-02防空地下室通风设计图集CJ/T 228-2006 燃气采暖热水炉05K102风机安装06K105屋顶自然通风器选用与安装通风机安装2002年合订本K103建筑防排烟系统设计和设备附近选用与安装07K120风阀选用与安装06K131风管测量孔和检查门08K132金属、非金属风管支吊架05K210采暖空调循环水系统定压07K203建筑空调循环冷却水系统设计及安装97K130-1ZP型片式消音器、ZW型消声弯管07K201管道阀门选用与安装07K304空调机房设计与安装06K301-1空气-空气能量回收装置选用与安装（新风换气机部分）06K301-2空调系统热回收装置选用与安装01（03）K403风机盘管安装（含2003年局部修改版）03（05）K404低温热水地板辐射供暖系统安装（含2005年局部修改版）05K405新型散热器选用与安装K4021-2散热器系统安装（2002年合订本）03K501燃气红外线辐射供暖系统设计选用与施工安装03K502热水集中采暖分户热计量系统施工安装06K503太阳能集热系统设计与安装06K504水环热泵空调系统设计与安装08K507、04R418管道与设备绝热07K506多联式空调机系统设计与施工安装08K508通风管道延程阻力计算选用表10K509、10R504暖通动力施工安装图集一（水系统）05SK604民用建筑工程设计常见问题分析及图示-暖通空调及动力专业09K601、602民用建筑工程暖通空调及动力设计深度图样（2009年合订本）05R407蒸汽凝结水回收及疏水装置的选用与安装05R410热水管道直埋敷设05R417室内管道支吊架98R418管道与设备保温98R419管道与设备保冷05R501公用设备专业常用压力管道设计05R502燃气工程设计与施工.。
采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准GBJ114-88第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2名称线宽用途粗实线 B 1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线0.5b 1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线0.35b1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等粗虚线 B1、采暖回水管、凝结水管2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。
中虚线0.5b 风管被遮挡部分的轮廓线细虚线0.35b 1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线0.35b1、设备中心线、轴心线2、风管及部件中心线3、定位轴线细双点划线0.35b 工艺设备外轮廓线折断线0.35b 不需要画全的断开界波浪线0.35b1、不需要画全的断开界线2、构造层次的断开界线第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1图名常用比例可用比例总平面图1：500；1：1000 1：1500总图中管道断面图1：50；1：100；1：2001：150平、剖面图及放大图1：20；1：50；1：1001：30，1：40；1：50；1：200详图1：1；1：2；1：5；1：10；1：201：3；1：4；1：5第三章图例第一节管道及附件序号名称图例说明1管道用于一张图内只有一种管道用汉语拼音字母表示管道类别用图例表示管道类别2供水（气）管采暖回（凝结）水管3保温管可用说明代4软管5方型伸缩器6套管伸缩器7波形伸缩器8弧形伸缩器9球形伸缩器10流向11丝堵12滑动支架13固定支架左图：单管右图：多管第二节阀门序号名称图形说明1截阀2闸阀3止回阀4安全阀5减压阀左侧：低压右侧：高压6膨胀阀7散热器放风门8手动排气阀9自动排气阀10疏水器11散热器三通阀12球阀13电磁阀14角阀15三角阀16四通阀17节流孔板第三节采暖设备序号名称图例说明左图：平面1散热器右图：立面2集气罐3管道泵4过滤器上图：平面5除污器右图：立面6暖风机第四节风管序号名称说明1风管上图为可见剖面2送风管下图为不可见剖面上图为可见剖面3排风管下图为不可见剖面4砖、混凝土风道第五节通风管件序号名称说明1异形管2异形管（天圆地方）3带导流片弯头4消声弯头5风管检查孔6风管测定孔7柔性接头中间部分也适合于软风管8弯头9圆形三通10矩形三通11伞形风帽12筒形风帽1.锥形风帽第六节风口序号名称说明1送风口2回风口上图为剖面3圆型散流器下图为平面上图为剖面4方型散流器下图为平面5百叶窗第七节通风空调阀门序号名称图例说明1插板阀本图例也适用于斜插板2蝶阀3对开式多叶调节阀4光圈式启动调节阀5风管止回阀6防火阀7三通调节阀8电动对开多叶调节阀第八节通风空调设备序号名称图例说明1通风空调设备1、本图例适用于一张图内只有序号2至9、11、13、14中的一种设备2、 2、左图适用于带转动部分的设备，右图适用于不带转动部分的设备2空气过滤器3加温器4电加热器5消声器6空气加热器7空气冷却器8风机盘管9窗式空调器10风机流向：自三角形的底边至顶点11压缩机12减振器13离心式通风机14轴流式通风机15喷嘴及喷雾排管16挡水板17喷雾室滤水器第九节控制和调节执行机构序号名称图例说明1手动元件本图例是通用图例2自动元件本图例是通用图例3弹簧执行机构4重力执行机构5浮动执行机构6活塞执行机构7膜片执行机构8电动执行机构9电磁执行机构10遥控第十节传感元件序号名称图例说明1温度传感元件2压力传感元件3流量传感元件4温度传感元件5液位传元件第十一节仪表序号名称图例说明1指示器2记示仪3量度计4压力表5流量计第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。

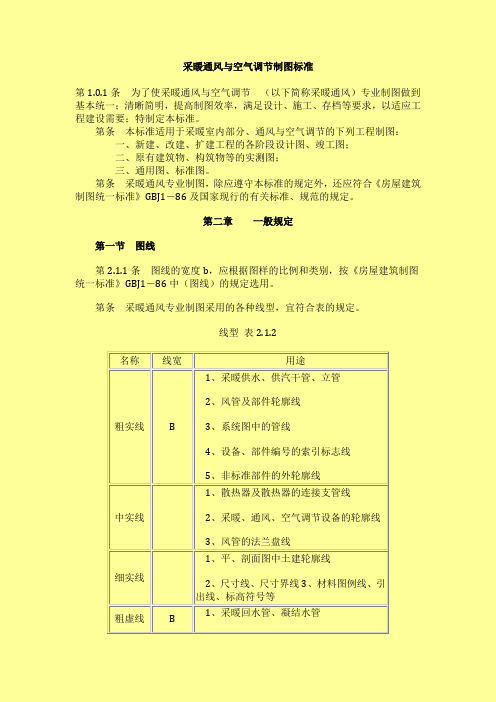

采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第条采暖通风专业制图采用的各种线型，宜符合表的规定。
线型表2.1.2名称线宽用途粗实线 B 1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等粗虚线 B1、采暖回水管、凝结水管2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。
中虚线风管被遮挡部分的轮廓线细虚线1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线1、设备中心线、轴心线2、风管及部件中心线3、定位轴线细双点划线工艺设备外轮廓线折断线不需要画全的断开界波浪线1、不需要画全的断开界线2、构造层次的断开界线第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表的规定。
比例表2.1.1图名常用比例可用比例总平面图1：500；1：1000 1：1500总图中管道断面图1：50；1：100；1：200 1：150平、剖面图及放大图1：20；1：50；1：1001：30，1：40；1：50；1：200详图1：1；1：2；1：5；1：10；1：201：3；1：4；1：5 第三章图例第一节管道及附件序号名称图例说明1 管道用于一张图内只有一种管道用汉语拼音字母表示管道类别用图例表示管道类别供水（气）管2采暖回（凝结）水管3 保温管可用说明代4 软管5 方型伸缩器6 套管伸缩器7 波形伸缩器8 弧形伸缩器9 球形伸缩器10 流向11 丝堵12 滑动支架左图：单管13 固定支架右图：多管第二节阀门序号名称图形说明1 截阀2 闸阀3 止回阀4 安全阀左侧：低压5 减压阀右侧：高压6 膨胀阀7 散热器放风门8 手动排气阀9 自动排气阀10 疏水器11 散热器三通阀12 球阀13 电磁阀14 角阀15 三角阀16 四通阀17 节流孔板第三节采暖设备序号名称图例说明左图：平面1 散热器?右图：立面2 集气罐? ?3 管道泵? ?4 过滤器? ?上图：平面5 除污器?右图：立面6 暖风机? ?第四节风管序号名称说明1 风管?上图为可见剖面2 送风管下图为不可见剖面上图为可见剖面3 排风管下图为不可见剖面4 砖、混凝土风道?第五节通风管件序号名称说明1 异形管?2 异形管（天圆地方）?3 带导流片弯头?4 消声弯头?5 风管检查孔?6 风管测定孔?7 柔性接头中间部分也适合于软风管8 弯头?9 圆形三通?10 矩形三通?11 伞形风帽?12 筒形风帽?1. 锥形风帽?第六节风口序号名称说明1 送风口2 回风口上图为剖面3 圆型散流器下图为平面上图为剖面4 方型散流器下图为平面5 百叶窗第七节通风空调阀门序号名称图例说明1 插板阀? 本图例也适用于斜插板2 蝶阀? ?3 对开式多叶调节阀? ?4 光圈式启动调节阀? ?5 风管止回阀? ?6 防火阀? ?7 三通调节阀? ?8 电动对开多叶调节阀? ?第八节通风空调设备序号名称图例说明1 通风空调设备? 1、本图例适用于一张图内只有序号2至9、11、13、14中的一种设备2、2、左图适用于带转动部分的设备，右图适用于不带转动部分的设备2 空气过滤器? ?3 加温器? ?4 电加热器? ?5 消声器? ?6 空气加热器? ?7 空气冷却器? ?8 风机盘管? ?9 窗式空调器? ?10 风机? 流向：自三角形的底边至顶点11 压缩机? ?12 减振器? ?13 离心式通风机 ? ?14 轴流式通风机? ?15 喷嘴及喷雾排管? ?16 挡水板? ?17 喷雾室滤水器 ? ?第九节控制和调节执行机构序号名称图例说明1 手动元件? 本图例是通用图例2 自动元件? 本图例是通用图例3 弹簧执行机构? ?4 重力执行机构? ?5 浮动执行机构? ?6 活塞执行机构? ?7 膜片执行机构? ?8 电动执行机构? ?9 电磁执行机构? ?10 遥控? ?第十节传感元件序号名称图例说明1 温度传感元件? ?2 压力传感元件? ?3 流量传感元件? ?4 温度传感元件? ?5 液位传元件? ?第十一节仪表序号名称图例说明1 指示器? ?2 记示仪? ?3 量度计? ?4 压力表? ?5 流量计? ?第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
采暖通风设计图纸审查标准及要点采暖通风设计图审查要点1.目的对采暖通风专业设计施工图质量进行有效的控制，确保工程设计在满足国家规范.规定的前提下，作到安全.经济.具有较强的可操作性。
2. 范围适用于新建.改建.扩建的一般工业和民用建筑采暖通风设计审查。
3. 职责由项目部负责管理，其他相关部门参与实施工作。
4. 内容4.1.检查依据4.1.1 中华人民共和国国家标准《采暖通风与空气调节设计规范》GBJ19-874.1.2 中华人民共和国国家标准《建筑设计防火规范》GBJ16-87(97)4.1.3 中华人民共和国国家标准《高层民用建筑设计防火规范》GB50045-95（97）4.1.4 中华人民共和国国家标准《汽车库.修车库.停车场设计防火规范》GB50067-974.1.5 中华人民共和国国家标准《锅炉房设计规范》GB50041-924.1.6 中华人民共和国行业标准《汽车库建筑设计规范》JGJ100-984.1.7 中华人民共和国国家标准《人民防空地下室设计规范》GB50038-944.1.8 中华人民共和国国家标准《住宅设计规范》GB50096-19994.2. 审查内容4.2.1 设计文件审查4.2.1.1 设计依据是否充分,是否有初步设计审查会议纪要.初步设计批文.建设单位对本专业施工图设计的要求及主管部门批文；4.2.1.2 施工图设计深度是否满足施工要求；4.2.1.3 签署.出图章及有关专业会签是否符合规定。
4.2.2 地下汽车库设计审查4.2.2.1 地下汽车库排风；4.2.2.2 排风系统防火阀；4.2.2.3 地下汽车库送风系统；4.2.2.4 排风（烟）系统风口。
4.2.3 高层建筑防.排烟设计审查4.2.3.1 自然排烟的开窗面积.方位；4.2.3.2 机械防烟风量计算.系统位置；4.2.3.3 机械排烟系统设计.排烟量计算及防火阀的位置；4.2.3.4 通风和空调系统的防火措施；4.2.3.5 有害气体排放。
采暖通风与空气调节制图标准第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2名称线宽用途粗实线 B 1、采暖供水、供汽干管、立管2、风管及部件轮廓线3、系统图中的管线4、设备、部件编号的索引标志线5、非标准部件的外轮廓线中实线0.5b 1、散热器及散热器的连接支管线2、采暖、通风、空气调节设备的轮廓线3、风管的法兰盘线细实线0.35b1、平、剖面图中土建轮廓线2、尺寸线、尺寸界线3、材料图例线、引出线、标高符号等粗虚线 B1、采暖回水管、凝结水管2、平、剖图中非金属风道（砖、混凝土风道）的内表面轮廓线。
中虚线0.5b 风管被遮挡部分的轮廓线细虚线0.35b 1、原有风管轮廓线2、采暖地沟3、工艺设备被遮挡部分的轮廓线细点划线0.35b1、设备中心线、轴心线2、风管及部件中心线3、定位轴线细双点划线0.35b 工艺设备外轮廓线折断线0.35b 不需要画全的断开界波浪线0.35b1、不需要画全的断开界线2、构造层次的断开界线第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1图名常用比例可用比例总平面图1：500；1：1000 1：1500总图中管道断面图1：50；1：100；1：2001：150平、剖面图及放大图1：20；1：50；1：1001：30，1：40；1：50；1：200详图1：1；1：2；1：5；1：10；1：201：3；1：4；1：5第三章图例第一节管道及附件序号名称图例说明用于一张图内只有一种管1管道道用汉语拼音字母表示管道类别用图例表示管道类别供水（气）管2采暖回（凝结）水管3保温管可用说明代4软管5方型伸缩器6套管伸缩器7波形伸缩器8弧形伸缩器9球形伸缩器10流向11丝堵12滑动支架左图：单管13固定支架右图：多管第二节阀门序号名称图形说明3止回阀4安全阀左侧：低压5减压阀右侧：高压6膨胀阀7散热器放风门8手动排气阀9自动排气阀10疏水器11散热器三通阀12球阀13电磁阀14角阀15三角阀16四通阀17节流孔板第三节采暖设备序号名称图例说明左图：平面1散热器右图：立面2集气罐3管道泵4过滤器上图：平面5除污器右图：立面6暖风机第四节风管序号名称说明1风管上图为可见剖面2送风管下图为不可见剖面上图为可见剖面3排风管下图为不可见剖面4砖、混凝土风道第五节通风管件序号名称说明1异形管2异形管（天圆地方）3带导流片弯头4消声弯头5风管检查孔6风管测定孔7柔性接头中间部分也适合于软风管8弯头9圆形三通10矩形三通11伞形风帽12筒形风帽1.锥形风帽第六节风口序号名称说明1送风口2回风口上图为剖面3圆型散流器下图为平面4方型散流器上图为剖面下图为平面5百叶窗第七节通风空调阀门序号名称图例说明1插板阀本图例也适用于斜插板2蝶阀3对开式多叶调节阀4光圈式启动调节阀5风管止回阀6防火阀7三通调节阀8电动对开多叶调节阀第八节通风空调设备序号名称图例说明1通风空调设备1、本图例适用于一张图内只有序号2至9、11、13、14中的一种设备2、2、左图适用于带转动部分的设备，右图适用于不带转动部分的设备2空气过滤器3加温器4电加热器5消声器6空气加热器7空气冷却器8风机盘管9窗式空调器流向：自三角形的底边至顶10风机点11压缩机12减振器13离心式通风机14轴流式通风机喷嘴及喷雾排15管16挡水板17喷雾室滤水器第九节控制和调节执行机构序号名称图例说明1手动元件本图例是通用图例2自动元件本图例是通用图例3弹簧执行机构4重力执行机构5浮动执行机构6活塞执行机构7膜片执行机构8电动执行机构9电磁执行机构10遥控第十节传感元件序号名称图例说明1温度传感元件2压力传感元件3流量传感元件4温度传感元件5液位传元件第十一节仪表序号名称图例说明1指示器2记示仪3量度计4压力表5流量计第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
采暖通风与空气调节制图标准第1.0.1 条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第 1.0.2 条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3 条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86 及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第 2.1.1 条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86 中（图线）的规定选用。
第 2.1.2 条采暖通风专业制图采用的各种线型，宜符合表 2.1.2 的规定。
线型表 2.1.2第二节比例第 2.2.1 条采暖通风专业制图选用的比例，宜符合表 2.2.1 的规定。
比例表 2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1 条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第 4.0.2 条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第 4.0.3 条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第 4.0.4 条图样的命名应能表达出同样的内容。
第 4.0.5 条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6 条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
采暖通风与空气调节制图标准第一章总则第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准。
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：一、新建、改建、扩建工程的各阶段设计图、竣工图；二、原有建筑物、构筑物等的实测图；三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1－86及国家现行的有关标准、规范的规定。
第二章一般规定第一节图线第2.1.1条图线的宽度b，应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1－86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表2.1.2的规定。
线型表2.1.2第二节比例第2.2.1条采暖通风专业制图选用的比例，宜符合表2.2.1的规定。
比例表2.1.1第三章图例第一节管道及附件第二节阀门第三节采暖设备第四节风管第五节通风管件第六节风口第七节通风空调阀门第八节通风空调设备第九节控制和调节执行机构第十节传感元件第十一节仪表第四章制图基本规定第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达出同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，Y轴与水平线的夹角应选用45°或30°。
采暖通风与空气调节制图标准
第一章总则
第1.0.1条为了使采暖通风与空气调节（以下简称采暖通风）专业制图做到基本统一；
清晰简明，提高制图效率，满足设计、施工、存档等要求，以适应工程建设需要；特制定本标准
第1.0.2条本标准适用于采暖室内部分、通风与空气调节的下列工程制图：
一、新建、改建、扩建工程的各阶段设计图、竣工图；
二、原有建筑物、构筑物等的实测图；
三、通用图、标准图。
第1.0.3条采暖通风专业制图，除应遵守本标准的规定外，还应符合《房屋建筑制图统一标准》GBJ1 - 86及国家现行的有关标准、规范的规定。
第二章一般规定
第一节图线
第2.1.1条图线的宽度b,应根据图样的比例和类别，按《房屋建筑制图统一标准》GBJ1 -86中（图线）的规定选用。
第2.1.2条采暖通风专业制图采用的各种线型，宜符合表 2.1.2的规定。
线型表2.1.2
第二节比例
第221条采暖通风专业制图选用的比例，宜符合表 2.2.1的规定
比例表2.1.1
第三章图例
第一节管道及附件
第二节阀门
第四节风管
第五节通风管件
第六节风口
第七节通风空调阀门
第八节通风空调设备
第九节控制和调节执行机构
第十节传感元件
第十一节仪表
第四章制图基本规定
第4.0.1条图目录、设计施工说明、设备及主要材料表等，如单独成图时，其编号应排在其它图纸之前，编排顺序为图纸目录、设计施工说明、设备及主要材料表等。
第4.0.2条图样需用的文字说明，宜以附注的形式放在该张图纸的右侧，并用阿拉伯数字进行编号。
第4.0.3条一张图纸内绘制几种图样时，图样应按平面图在下，剖面图在上，系统图或安装详图在右进行布置。
如无剖面图时，可将系统图绘在平面图的上方。
第4.0.4条图样的命名应能表达岀同样的内容。
第4.0.5条采暖通风平、剖面图，应以直接正投影法绘制。
第4.0.6条采暖通风系统图应以轴测投影法绘制，并宜用正等轴测或正面斜轴测投影法。
当采用正面斜轴测投影法时，丫轴与水平线的夹角应选用45 °或30 °。
第4.0.7条采暖、通风、空调的设备、部件、零件宜编号列表表示。
其型号、性能和规格应在表内填写齐全、清楚，图样中只注明其编号。
第4.0.8条设备及主要材料表、部件统计表、零件明细表、宜采用表 4.0.8-a、b、c的格式
第五章采暖图样画法
第一节标高与坡度
第 5.1.1 条需要限定高度的管道，应标注相对标高
第 5.1.2 条管道应标注管中心标高，并应标在管段的始端或末端。
第 5.1.3 条散热器宜标注底标高，同一层、同标高的散热器只标右端的一组。
第 5.1.4 条坡度宜用单面箭头表示（图 5.1.4 ）（略）
第二节管道转向、连接、交叉的表示法
第 5.2.1 条管道转向、连接应按图5.2.1 表示。
（略）
第 5.2.2 条管道交叉应按图5.2.2 表示。
（略）
第 5.2.3 条管道在本图中断，转至其他图上时，应按图 5.2.3 表示。
（略）
第 5.2.4 条管道由其它图上引来时，应按图5.2.4 表示。
（略）
第三节管径标注法与系统编号
第 5.3.1 条管径尺寸应按下列规定标注：
一、焊接钢管应用公称直径"DN" 表示。
如：DN32 ，DN15
二、无缝钢管应用外径和壁厚表示。
女口：D114 X 5 D114代表外径；5代表壁厚。
第 5.3.2 条管径尺寸标志的位置，应符合下列规定（图 5.3.2 ）: （略）
一、管径尺寸应注在变径处；
二、水平管径的管径尺寸应注在管道的上方；
三、斜管道的管径尺寸应注在管道的斜上方；
四、竖管道的管径尺寸应注在管道的左侧；
五、当管径尺寸无法按上述位置标注时，可另找适当位置标注，但应用引出线示意
该尺寸与管
段的关系。
六、同一种管径的管道较多时，可不在图上标注管径尺寸，但应附注中说明。
第 5.3.3 条采暖产管的编号，宜按图 5.3.3 表示。
（略）
第 5.3.4 条采暖入口的编号，宜按图 5.3.4 表示。
（略）
第四节平面图
第 5.4.1 条平面图中管道系统宜用单线绘制。
第 5.4.2 条平面图上本专业所需的建筑物轮廓应与建筑图一致。
第 5.4.3 条散热器宜按图 5.4.3 的画法绘制。
第 5.4.4 条 各种形式散热器的规格及数量，应按下列规定标注： 一、柱式散热器应只注数量；
二、圆翼形散热器应注根数、排数；
如：3X 2
其中 3 代表每排根数； 2 代表排数。
三、光管散热器应注管径、长度、排数
女口： D108 X 3000 X 4
其中 D108 代表管径（ mm ）；3000 代表管长（ mm ）；4 代表排数。
四、串片式散热器应注长度、排数。
如： 1.0X 3
其中 1.0 代表长度（ m ）； 3 代表排数。
第 5.4.5 条 平面图中散热器的供水（供气）管道、回水（凝结水）管道，宜按图 －a 、 b 绘 制。
第 5.4.6 条 采暖入口的定位尺寸，应为管中心至所邻墙面或轴线的距离。
第五节 系统图
第 5.5.1 条 采暖系统图宜用单线绘制。
第 5.5.2 条 系统图宜采用与相对应的平面图相同的比例绘制。
第 5.5.3 条 散热器宜按图 5.5.3－a 、b 的画法绘制，其规格、数量应按下列规定标注：
一、 柱式、圆翼形式散热器的数量，应注在散热器内（图
5.5.3－ a ）。
二、 光管式、串片式散热器的规格、数量，应注在散热器的上方（
5.5.3－ b ）
第 5.5.4 条 系统图中的重叠，密集处可断开引出绘制。
相应的断开处宜用相同的小写 拉丁字母注明（图 5.5.4）。
（略）
第六章 通风、空调图样画法
第一节 平、剖面及详图
第 6.1.1 条 通风空调平面图，应按本层平顶以下俯视绘出，剖面图应在其平图上选择 能反映该系统全貌的部位直立剖切。
第 6.1.2 条 通风空调剖面图上选择能反映系统全貌的部位直立剖切。
如因建筑物平面较大， 建筑图采取分段绘制时， 通风空调平面图也可分段绘制， 但分段部位 应与建筑图一致，并应绘制分段示意图。
第 6.1.4 条 平、剖面图应绘出建筑轮廓线， 标出定位轴线编号、 房间名称， 以及与通 风 空调系统有关的门窗、梁、柱、平台等建筑构配件。
5.4.5 第
6.1.3 条
第 6.1.5 条平、剖面图绘上如需标注定位尺寸和标高时，平面图上应注出设备、管道中心与建筑定位轴线间的尺寸关系；剖面图上应标出设备、管道中心与建筑定位轴线间的尺寸关系；剖面图上应标出设备、管道中心（或管底）标高，必要时，还应注出距该层地面的尺寸（图 6.1.5－a、b）。
第 6.1.6 条平、剖面图中各设备、部件等，宜标注编号。
第 6.1.7 条平、剖面图中的风管宜用双线绘制，风管法兰盘宜用单线绘制。
第 6.1.8 条多根风管在平、剖面图上重叠时，根据视图需要，可将上面（下面）或前面（后面）的风管用折断线断开，但断开处必须用文字注明。
两根风筝相交叉时，可不断开绘制，其交叉部分的不可见轮廓线可不绘出。
第 6.1.9 条风管管径或断面尺寸宜标出在风筝上或风管法兰盘处延长的细实线上。
圆形风管应以”？XXX "表示，矩形风管应以”XXXXXX "表示，前面字数应为该视图投影面的尺寸。
第 6.1.10 条通风、空调系统如需编号时，宜用系统名称的汉语拼音字头加阿拉伯数字进行编号（如：送风系统S－1、2、3 等）。
第 6.1.11 条平、剖面图中的局部另绘详图时，被索引部分只须标出设备部件的定位尺寸，其细部尺寸应在详图中注明。
第 6.1.12 条设备安装图应平面图、剖面图、局部详图等组成，图中各细部尺寸应注清楚，设备、部件应注编号。
第二节系统图
第 6.2.1 条通风空调系统图中的风管，宜接比例以单线绘制。
第 6.2.2 条系统图应表示出设备、部件、管道及配件等完整的内容。
第 6.2.3 条系统图中的主要设备、部件均注出编号。
第 6.2.4 条系统图宜注明管径、标高、其标注方法应与平、剖面图相同。
第 6.2.5 条系统图中的管道，宜标注中心标高，如不标注中心标高时，应用文字说明。
第 6.2.6 条系统图中的土建标高线，除注明其标高外，还应加文字说明。
第 6.2.7 条系统图中的管线允许断开绘制，但断开的接头处必须用经虚线连接或用文字注明。
第 6.2.8 条系统图可分段绘制，但分段部位应与平、剖面图分段一致。
第三节原理图
第 6.3.1 条通风空调原理图应表明整个系统的原理和流程，但可不按比例绘制。
第 6.3.2 条空调原理图应标出空调房间的设计参数、冷（热）源、空气处理、输送方式、控制系统之间的相互关系，以及管道、设备、仪表、部件等。
第 6.3.3 条制冷原理图应绘出设备、仪表、部件和各种管道之间的相互关系。
第 6.3.4 条制冷原理图中的制冷设备（主机和辅机）及主要附件，宜以示意图出立面形状，并注明产品和代号，亦可列表编号说明，各种管道应标管径和介质流向。
