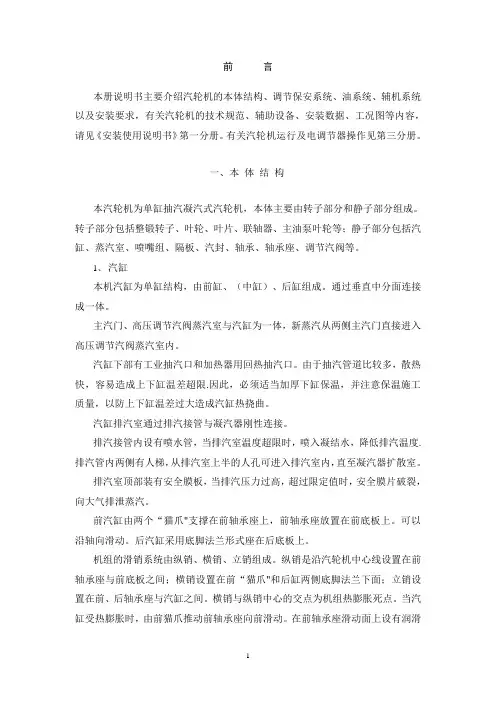

前言本册说明书主要介绍汽轮机的本体结构、调节保安系统、油系统、辅机系统以及安装要求,有关汽轮机的技术规范、辅助设备、安装数据、工况图等内容,请见《安装使用说明书》第一分册。
有关汽轮机运行及电调节器操作见第三分册。
一、本体结构本汽轮机为单缸抽汽凝汽式汽轮机,本体主要由转子部分和静子部分组成。
转子部分包括整锻转子、叶轮、叶片、联轴器、主油泵叶轮等;静子部分包括汽缸、蒸汽室、喷嘴组、隔板、汽封、轴承、轴承座、调节汽阀等。
1、汽缸本机汽缸为单缸结构,由前缸、(中缸)、后缸组成。
通过垂直中分面连接成一体。
主汽门、高压调节汽阀蒸汽室与汽缸为一体,新蒸汽从两侧主汽门直接进入高压调节汽阀蒸汽室内。
汽缸下部有工业抽汽口和加热器用回热抽汽口。
由于抽汽管道比较多,散热快,容易造成上下缸温差超限.因此,必须适当加厚下缸保温,并注意保温施工质量,以防上下缸温差过大造成汽缸热挠曲。
汽缸排汽室通过排汽接管与凝汽器刚性连接。
排汽接管内设有喷水管,当排汽室温度超限时,喷入凝结水,降低排汽温度.排汽管内两侧有人梯,从排汽室上半的人孔可进入排汽室内,直至凝汽器扩散室。
排汽室顶部装有安全膜板,当排汽压力过高,超过限定值时,安全膜片破裂,向大气排泄蒸汽。
前汽缸由两个“猫爪"支撑在前轴承座上,前轴承座放置在前底板上。
可以沿轴向滑动。
后汽缸采用底脚法兰形式座在后底板上。
机组的滑销系统由纵销、横销、立销组成。
纵销是沿汽轮机中心线设置在前轴承座与前底板之间;横销设置在前“猫爪"和后缸两侧底脚法兰下面;立销设置在前、后轴承座与汽缸之间。
横销与纵销中心的交点为机组热膨胀死点。
当汽缸受热膨胀时,由前猫爪推动前轴承座向前滑动。
在前轴承座滑动面上设有润滑油槽,运行时应定时注润滑油。
在高压调节级后、低压抽汽室两侧汽缸法兰上设有压力温度测孔,用于检测汽缸内蒸汽压力、温度。
另外,在高压调节级后两侧汽缸法兰和缸筒顶部、底部还设有金属温度测点,用于检测上下半汽缸法兰、缸壁温差变化。

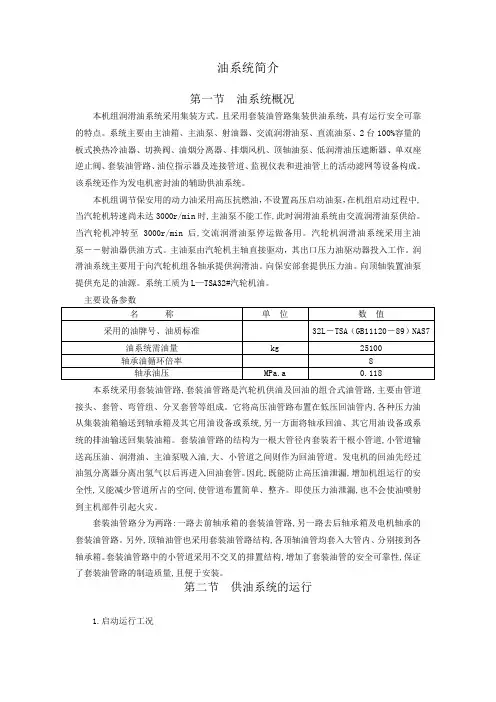

油系统简介第一节油系统概况本机组润滑油系统采用集装方式。
且采用套装油管路集装供油系统,具有运行安全可靠的特点。
系统主要由主油箱、主油泵、射油器、交流润滑油泵、直流油泵、2台100%容量的板式换热冷油器、切换阀、油烟分离器、排烟风机、顶轴油泵、低润滑油压遮断器、单双座逆止阀、套装油管路、油位指示器及连接管道、监视仪表和进油管上的活动滤网等设备构成。
该系统还作为发电机密封油的辅助供油系统。
本机组调节保安用的动力油采用高压抗燃油,不设置高压启动油泵,在机组启动过程中,当汽轮机转速尚未达3000r/min时,主油泵不能工作,此时润滑油系统由交流润滑油泵供给。
当汽轮机冲转至3000r/min后,交流润滑油泵停运做备用。
汽轮机润滑油系统采用主油泵――射油器供油方式。
主油泵由汽轮机主轴直接驱动,其出口压力油驱动器投入工作。
润滑油系统主要用于向汽轮机组各轴承提供润滑油。
向保安部套提供压力油。
向顶轴装置油泵提供充足的油源。
系统工质为L—TSA32#汽轮机油。
主要设备参数本系统采用套装油管路,套装油管路是汽轮机供油及回油的组合式油管路,主要由管道接头、套管、弯管组、分叉套管等组成。
它将高压油管路布置在低压回油管内,各种压力油从集装油箱输送到轴承箱及其它用油设备或系统,另一方面将轴承回油、其它用油设备或系统的排油输送回集装油箱。
套装油管路的结构为一根大管径内套装若干根小管道,小管道输送高压油、润滑油、主油泵吸入油,大、小管道之间则作为回油管道。
发电机的回油先经过油氢分离器分离出氢气以后再进入回油套管。
因此,既能防止高压油泄漏,增加机组运行的安全性,又能减少管道所占的空间,使管道布置简单、整齐。
即使压力油泄漏,也不会使油喷射到主机部件引起火灾。
套装油管路分为两路:一路去前轴承箱的套装油管路,另一路去后轴承箱及电机轴承的套装油管路。
另外,顶轴油管也采用套装油管路结构,各顶轴油管均套入大管内、分别接到各轴承箱。
套装油管路中的小管道采用不交叉的排置结构,增加了套装油管的安全可靠性,保证了套装油管路的制造质量,且便于安装。
汽轮机油系统的精讲1 、典型油系统介绍汽机的油系统按功能可以分为:调节油部分,保安油部分,润滑油部分。
汽轮机的油系统是一套分厂完整的液压油系统,其组成:储油装置-油箱,动力单元-油泵,输送装置-管道,冷却单元-冷油器,净化单元-过滤器,控制单元-电调装置,执行单元-油动机。
下面以电调式汽轮机油系统为例分别来介绍:1 调节油系统电调型汽轮机通过电子调节器(即DEH)输出电信号,经过电液转换装置,改变成液压信号,控制油动机动作。
目前国内小型汽轮机用的电液转换器主要有三种分别是:VOITH,CPC,DDV(MOOG)。
作用是将接收到的电信号转换成相应的液压信号。
动力油(EH油)从注油泵出其中一路进入电液转换器,经过电液转换器变压后,成为调节油,进入错油门底部,控制错油门阀芯移动,改变动力油进入油动机活塞的油路,进而改变油动机活塞的位置。
油动机能够在一个特定的位置挺住,电调系统需要感知油动机目前的位置,这就需要有反馈信号的存在。
2 润滑油系统动力油来自主油泵出口,经过一射油器后,形成一股较低压力的油,这股油经过冷油器冷却至40℃(该温度下油的粘度最佳,工程实践中一般要求油温在40~45℃)后直接进入各个轴承,在转子轴颈和轴瓦之间形成一层油膜,起到润滑作用,同时,通过油将轴承处产生的热量带走。
3 保安油系统保安油系统,顾名思义,对汽轮机的起到安全保护作用的一股油。
保安油是由一股动力油在经过危机遮断装置后形成的。
保安油在汽轮机运行中,几乎不消耗油量,保安油压力与动力油一致。
只有当外部原因促使危机遮断装置动作,或者AST电磁阀动作,将保安油卸掉,保安油失压,使得汽轮机保安设备动作,起到关闭和保护汽轮机的作用。
例如汽轮机的主汽门液压缸上就接有保安油,当保安油失压后,主汽门会迅速关闭以切断汽轮机进汽。
2 、润滑油系统的组成系统主要由汽轮机主轴驱动的主油泵、冷油器、注油器、顶轴油系统、排烟系统、集装油箱(主油箱)、润滑油泵、事故油泵、密封油备用泵、滤网、电加热器、阀门、逆止门和各种监测仪表等构成。
1、调节保安系统概述汽轮机的调节保安系统的作用是控制汽轮发电机机组的转速和功率,从而保障机组的安全稳定运行,并可根据外界电负荷的需求调整机组电负荷大小。
在出现危及到机组安全的异常情况发生时,保安系统能够迅速关闭主汽门和调节汽门,实现紧急停机。
汽轮机调节系统主要为调速部分。
调速系统通过开大或关小调节汽阀,达到改变进入汽轮机的蒸汽量,从而实现调整机组的转速或电负荷的作用。
本机组调节系统采用低压透平油电液调节系统,该系统由DEH控制系统、电液转换器、高压油动机等机械液压部套组成。
系统的具体组成祥见该机组调节保安系统图。
其原理是:DEH控制器输出的±10V的控制信号进入电液转换器。
电液转换器通过脉冲油控制错油门油动机开度。
本机组汽轮机的主蒸汽调节阀为提板配汽式,它通过对高压油动机的控制来实现对提板配汽机构的控制,本机组的高压油动机位于汽轮机的前轴承座上。
DEH控制器的转速传感器为磁阻传感器,磁阻传感器将汽轮机转子的转速信号转换成脉冲信号送到DEH控制系统。
同时,压力传感器将机组主蒸汽压力信号转换成电流新号送到DEH控制系统作为功率限制控制。
功率变送器输出的功率信号送到DEH控制系统实现功频电液调节。
低压透平油电液调节系统的电液转换器由联接于汽轮机主轴前端的主油泵供油。
主油泵输出的1.1Mpa的压力油经节流孔、滤油器后供给电液转换器。
系统工作原理:当汽轮机转速变化时,输入的信号与给定值比较输出一个偏差值,经运算放大后输出一路控制信号给电液转换器,电液转换器输出的脉冲油压变化,脉冲油直接作用在错油门滑阀下部,从而控制高压油动机的位移,改变高压调节阀,从而达到自整调节的目的。
2、系统技术参数调节系统油压:1.1Mpa油泵进口油压:0.1Mpa脉冲油压;0。
55Mpa3、DEH控制系统说明3.1 系统技术指标转速控制范围:20~3600r/min,精度±1r/min负荷控制范围:0~115%额定负荷,精度±0.5%转速不等率:4.5%(3%—6%可调)系统迟缓率:≤0.3%,DPU负荷率<50%汽轮机从额定工况甩负荷时,转速的最高飞升小于9%额定转速。

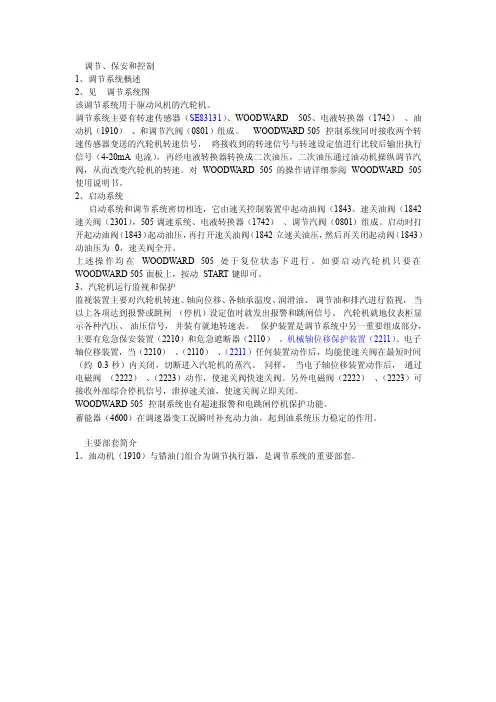

调节、保安和控制00001、调节系统概述00002、见调节系统图0000该调节系统用于驱动风机的汽轮机。
00000调节系统主要有转速传感器(SE83131)、WOODWARD 505、电液转换器(1742)、油动机(1910)、和调节汽阀(0801)组成。
WOODW ARD 505 控制系统同时接收两个转速传感器变送的汽轮机转速信号,将接收到的转速信号与转速设定值进行比较后输出执行信号(4-20mA电流),再经电液转换器转换成二次油压,二次油压通过油动机操纵调节汽阀,从而改变汽轮机的转速。
对WOODW ARD 505的操作请详细参阅WOODWARD 505使用说明书。
00002、启动系统0000启动系统和调节系统密切相连,它由速关控制装置中起动油阀(1843、速关油阀(1842速关阀(2301),505调速系统、电液转换器(1742)、调节汽阀(0801)组成。
启动时打开起动油阀(1843)起动油压,再打开速关油阀(1842立速关油压,然后再关闭起动阀(1843)动油压为0,速关阀全开。
00000上述操作均在WOODWARD 505 处于复位状态下进行。
如要启动汽轮机只要在WOODWARD 505面板上,按动START键即可。
00003、汽轮机运行监视和保护00000监视装置主要对汽轮机转速、轴向位移、各轴承温度、润滑油、调节油和排汽进行监视,当以上各项达到报警或跳闸(停机)设定值时就发出报警和跳闸信号。
汽轮机就地仪表柜显示各种汽压、油压信号,并装有就地转速表。
保护装置是调节系统中另一重要组成部分,主要有危急保安装置(2210)和危急遮断器(2110)。
机械轴位移保护装置(2211)、电子轴位移装置,当(2210)、(2110)、(2211)任何装置动作后,均能使速关阀在最短时间(约0.3秒)内关闭,切断进入汽轮机的蒸汽。
同样,当电子轴位移装置动作后,通过电磁阀(2222)、(2223)动作,使速关阀快速关阀。
调节、保安、油系统概述(仅供参考)一、供油系统机组的供油系统由四台油泵组成,它们是:由汽机主轴直接驱动的离心式主油泵;由交流电动机驱动的高压交流油泵;由交流电动机驱动的交流润滑油泵;由直流电动机驱动的直流润滑油泵。
机组正常运行时,仅由汽机主轴直接带动的离心式主油泵提供油源(额定转速3000r/min 时,油泵压增1.57,流量为3.0m3/min),供润滑系统和调节保安系统各部套用油。
供油分配情况汇总如下:1. 向两级并联的注油器提供压力油,注油器Ⅰ出口油压为0.10-0.15MPa,向主油泵进口供油,而注油器Ⅱ的出口油压为0.22MPa,经冷油器,滤油器后供给润滑油系统。
在Ⅱ注油器出口装一逆止阀,以防止润滑油泵启动后油返回Ⅱ注油器入口。
2为了机组在盘车时减少转子的转动力矩和避免轴瓦磨损,使盘车时转子稳定转动,在润滑油系统上分出一支路作为顶轴油系统,顶轴油泵两台(一备一用)。
3 进入危急遮断及复位装置,产生安全油以及就地手动复位时产生复位油,控制保安部套复位。
4 向复位电磁阀提供压力油,电磁阀动作时,产生复位油,控制保安部套复位。
5 向喷油试验装置提供压力油,喷油试验时先产生试验注油使危急遮断器动作,再产生复位油使危急遮断油门复位。
6 作为三个调门油动机的动力油,控制油缸活塞移动。
7 作为油源,向主汽门提供压力油,产生控制主汽门油动机的控制油压。
8 作为油源,向DDV伺服控制阀块提供压力油,产生控制高压油动机和抽汽油动机的控制油压。
9 作为油源,向AST电磁阀和OPC电磁阀提供压力油。
机组启动时应先开低压润滑交流油泵,以便在低压的情况下驱除油管道及各部件中的空气。
然后再开启高压交流油泵,进行调节保安系统的试验调整和机组的启动。
在汽轮机起动过程中,由高压交流电动油泵供给调节保安系统和通过注油器供给各轴承润滑用油。
为了防止压力油经主油泵泄走,在主油泵出口装有逆止阀。
同时还装有主油泵启动排油阀,以使主油泵在起动过程油流畅通不打闷泵。
当汽轮机升速至额定转速时(主油泵出口油压高于电动油泵出口油压),可通过出口管道上的阀门减少供油量,然后停用该泵,由主油泵向整个机组的调节保安和润滑系统供油。
在停机时,可先启动高压电动油泵,在停机后的盘车过程中再切换成交流润滑油泵。
为了防止调节系统因压力油降低而引起停机事故,所以当主油泵出口油压降低至1.3MPa时,由压力开关使高压交流油泵自动启动投入运行。
为了润滑油系统的可靠,交流电动润滑油泵在机组润滑油压低于0.054MPa时,自动启动。
直流电动润滑油泵在机组润滑油压低于0.39MPa时,自动启动。
在润滑油路中设有一个低压油过压阀,当润滑油压高于0.15MPa左右即能自动开启,将多余油量排回油箱,以保证润滑油压维持在0.08~0.15MPa范围内。
油动机的排油直接引入油泵组进口,这样,当甩负荷或紧急停机引起油动机快速动作时,不致影响油泵进口油压,从而改善了机组甩负荷特性。
二、液压调节保安系统:本系统图,大致可分成液压调节系统和液压保安系统两部分。
液压调节系统作为电液调节系统的信号转换和执行机构,将电调装置输出的电信号转换为油压信号,用以控制驱动高、中、低三个调门的油动机,从而改变汽轮机进汽流量,实现对汽轮机转速及电负荷和热负荷的控制。
液压保安系统是汽轮机危急遮断系统(ETS)的液压部分,与ETS控制柜配合使用,用以在汽轮机发生危急情况时紧急停机。
1 液压调节系统:液压调节系统包括DDV电液伺服阀和三个调门油动机。
看图;油动机错油门滑阀上下分别作用压力油,其上部作用面积是下部的一半,上部油压与主油泵出口油压相同,下部油压通过错油门套筒一动态进油口进油,并通过外部一可调固定节流孔排油,并形成基本流量平衡建立控制油,同时其油压为压力油的一半左右,该油称为脉动控制油。
DEH发出的阀位指令信号,经伺服卡,DDV634伺服阀将电信号转换成脉动控制油压信号,控制动态进油,直接控制油动机带动调节汽阀以改变机组的转速或功率。
在油动机移动时,带动LVDT位移传感器,LVDT位移传感器转换的油动机开度信号与阀位指令信号在伺服卡上进行比较。
其偏差信号经放大后控制(DDV)伺服阀,并通过错油门驱动油动机活塞,使油动机开度稳定在DEH阀位指令要求的相应位置上。
当两个电信号相平衡时,伺服卡的输出就保持原稳态值不变,这时DDV阀回到原平衡位置,保持脉动控制油不变,油动机就稳定在一个新的工作位置。
调节过程本机组调节过程分三种情况;1)当两种热负荷不变而电负荷增加时,将发出相应的阀位指令信号给(DDV)伺服阀,通过油动机使高压调节汽门开大,增加进汽量,使电负荷增加。
中、低压抽汽压力也相应增加,同时中、低压调门也相应开大,使抽汽压力保持在原来的数值上。
电负荷减少时动作相反。
2)当电负荷和低压抽汽量不变,而中压抽汽量增加时,则中压抽汽室压力降低。
DEH将发出相应的阀位指令信号给(DDV)伺服阀,使高压调节汽门开大,增加进汽量,电负荷相应会增加。
与此同时中、低压(DDV)伺服阀也接收到DEH的阀位指令信号,使中、低压调门关小。
中、低压部分电负荷会减少,与高压部分增加的电负荷相持平,从而总的电负荷与低压抽汽量维持不变而中压抽汽量增加。
中压抽汽量减少时动作过程相反。
3)当电负荷和中压抽汽量不变,而低压抽汽量增加时,则低压抽汽室压力降低。
DEH将发出相应的阀位指令信号给(DDV)伺服阀,使高、中压调节汽门开大,而低压调门关小。
这样会使高、中压部分蒸汽流量增加,低压部分蒸汽流量减少。
因此电负荷与中压量保持不变,而低压抽汽量增加。
低压抽汽量减少时动作过程相反。
三、保安系统机组设置了三套遮断装置:运行人员手动紧急脱扣的危急遮断装置;超速脱扣的危急遮断器;电动脱扣的电磁保护装置.主要保护项目有超速,轴向位移,润滑油压降低,轴承回油温度偏高,冷凝器真空低及油开关跳闸,DEH保护停机等。
当出现保护(停机)信号时,AST 电磁阀动作,立即使主汽门,调节汽阀关闭,同时报警;油开关跳闸可根据具体情况关闭调节汽阀,或者同时关闭主汽门。
主汽门的关闭是通过保安油的泄放达到的,调节汽阀的关闭是通过控制油泄放来实现的1)电磁保护装置电磁保护装置由两个并联的AST电磁阀和两个并联的OPC电磁阀组成,2个电磁阀中只要有一个动作就可使相应的油压卸压,从而控制相应的阀门快速关闭。
机组正常时AST 电磁阀带电,OPC电磁阀带电。
AST电磁阀接受不同来源的停机信号(即ETS系统停机信号),电磁阀失电动作,安全油和控制油泄掉关闭主汽门和高、中、低压调门,切断汽轮机进汽而使其停机。
当保安系统安全油(AST油)油压卸压时,高调门和两个抽汽的调门都将快速关闭。
高调门油动机和抽汽油动机这一功能由伺服控制器带有的插入式液控卸荷阀(又称为插装阀有卸压时流量大可快速卸压的作用)实现。
实现这一功能的原理是相同的,即随着安全油压的卸压,控制油动机的控制油压将降到最低。
所不同的是:安全油用AST油压控制,泄去安全油、关闭主汽门。
调门油动机和抽汽油动机用OPC油压控制,只关闭调门。
在AST油路卸压时,由于插装阀(该阀为插装式逆止阀)的逆止作用使OPC油路卸压。
而在OPC油路卸压时,并不会引起AST卸压。
因此,AST电磁阀动作时,将会引起所有阀门的快关,而OPC电磁阀动作时仅使高压油动机和两个抽汽油动机快关。
OPC电磁阀由电调装置送出的OPC信号控制动作,OPC信号是电调装置的超速保护控制信号,在汽轮发电机主开关与电网脱开,汽机甩负荷,或汽机超速103%时,瞬时快关调门,避免汽机发生过大的超速。
检测AST油压有3个压力开关,当AST油压卸压时压力开关动作,信号送到DEH控制器,作为判断汽轮机是否停机的状态量。
2)手动危急遮断装置当机组发生特殊情况,可手拍装在前轴承箱的危急遮断装置紧急停机,此时可用手推塑料罩内之"遮断"手柄,使活塞移动,油路改变,关闭主汽门和调节汽阀和旋转隔板。
重新起动时需将手柄拉出复位,使油路正常。
3)超速保护装置本系统的超速保护装置有危急遮断器(两套)、危急遮断油门(两套)。
危急遮断器采用飞环式,当机组转速升至3300~3360r/min时,飞环因离心力增大克服弹簧力而飞出撞击危急遮断油门的挂钩,使其脱扣,保安油泄放,关闭主汽门, 保安油泄放使控制油泄掉从而关闭调节汽阀和旋转隔板。
通过主汽门关闭接出的信号使抽汽阀联动装置动作通入压力水,抽汽阀同时迅速关闭。
4)机组的紧急停机危急遮断油门、停机电磁阀、危急遮断及复位装置分别控制着安全油的卸油口,任何一个部套动作均能使安全油卸压,引起机组停机。
在机组超速110~112%时,飞环式危急遮断器击出,能使危急遮断油门拉钩脱扣动作,油门活塞上移,打开安全油泄油口,安全油卸压。
在汽机现场,前轴承座前手拍“危急遮断及复位装置”的遮断手柄,打开安全油泄油口,安全油卸压。
控制安全油的停机电磁阀动作,油门活塞下移,打开安全油泄油口,同样使安全油卸压。
在安全油卸压的同时,“危急遮断及复位装置”中的辅助活塞在弹簧力作用下,切断安全油源并将辅助活塞保持在这一位置上。
只有复位油才能将辅助活塞离开这一遮断位置,重新向安全油路提供安全油油源。
实际上,停机电磁阀的动作是由危急遮断控制柜(ETS)控制的,当ETS监视的参数出现超限情况时,ETS控制柜将送出动作停机电磁阀的信号。
5)ETS控制柜监视的停机项目汽机超速110%轴向位移超过+1.3mm或-0.7mm润滑油压低于0.0196MPa凝汽器真空低于-0.061MPa转子与汽缸的差胀超过+3.5mm,-2.5mm轴振动超过0.254mm,并持续5秒钟轴瓦温度高其中,轴向位移、转子与汽缸的差胀、轴振动的信号由汽轮机监测仪表(TSI)提供;润滑油压和凝汽器真空信号由随机提供的压力开关提供;轴瓦温度高由随机提供的铂电阻提供;汽机超速信号由ETS内部的转速继电器提供;6)启动挂闸装置及主汽门自动关闭器启动挂闸装置控制主汽门执行机构(主汽门自动关闭器)上下动作进而控制主汽门开启,同时启动挂闸装置可以对停用的机组复位。
可控制安装在前轴承座侧的复位电磁阀通电动作或在前轴承座处拉出“危急遮断及复位装置”的复位手柄,即可产生复位油压,使遮断后的液压保安部套(危急遮断油门或危急遮断及复位装置)复位,建立正常的安全油压。
挂闸电磁阀得电建立复位油,并推动安全油液动阀换向,压力油经过安全油液动阀节流孔建立起安全油。
安全油建立后将启动油液动阀换向,接通启动油路开启主汽门,在停机时安全油泄掉,启动油液动阀切断启动油,并泄掉自动关闭器的油缸腔室中的油,使主汽门快速关闭。
主汽门开关电磁阀正常不带电,得电时切断压力油卸掉启动油关闭主汽门,可以用于做主汽门严密性试验。
