SS4改型电力机车高、低压实验程序

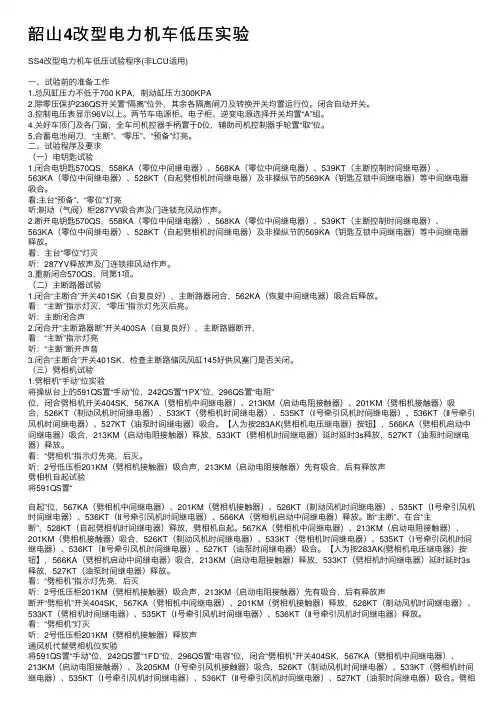

韶⼭4改型电⼒机车低压实验SS4改型电⼒机车低压试验程序(⾮LCU适⽤)⼀、试验前的准备⼯作1.总风缸压⼒不低于700 KPA，制动缸压⼒300KPA2.除零压保护236QS开关置“隔离”位外，其余各隔离闸⼑及转换开关均置运⾏位。

闭合⾃动开关。

3.控制电压表显⽰96V以上。

两节车电源柜、电⼦柜、逆变电源选择开关均置“A”组。

4.关好车顶门及各门窗，全车司机控器⼿柄置于0位，辅助司机控制器⼿轮置“取”位。

5.合蓄电池闸⼑，“主断”、“零压”、“预备”灯亮。

⼆、试验程序及要求（⼀）电钥匙试验1.闭合电钥匙570QS，558KA（零位中间继电器）、568KA（零位中间继电器）、539KT（主断控制时间继电器）、563KA（零位中间继电器）、528KT（⾃起劈相机时间继电器）及⾮操纵节的569KA（钥匙互锁中间继电器）等中间继电器吸合。

看:主台“预备”、“零位”灯亮听:制动（⽓阀）柜287YV吸合声及门连锁充风动作声。

2.断开电钥匙570QS，558KA（零位中间继电器）、568KA（零位中间继电器）、539KT（主断控制时间继电器）、563KA（零位中间继电器）、528KT（⾃起劈相机时间继电器）及⾮操纵节的569KA（钥匙互锁中间继电器）等中间继电器释放。

看：主台“零位”灯灭听：287YV释放声及门连锁排风动作声。

3.重新闭合570QS，同第1项。

（⼆）主断路器试验1.闭合“主断合”开关401SK（⾃复良好），主断路器闭合，562KA（恢复中间继电器）吸合后释放。

看：“主断”指⽰灯灭，“零压”指⽰灯先灭后亮。

听：主断闭合声2.闭合开“主断路器断”开关400SA（⾃复良好），主断路器断开，看：“主断”指⽰灯亮听：“主断”断开声⾳3.闭合“主断合”开关401SK，检查主断路储风风缸145好供风塞门是否关闭。

（三）劈相机试验1.劈相机“⼿动”位实验将操纵台上的591QS置“⼿动”位，242QS置“1PX”位，296QS置“电阻”位，闭合劈相机开关404SK，567KA（劈相机中间继电器）、213KM（启动电阻接触器）、201KM（劈相机接触器）吸合，526KT（制动风机时间继电器）、533KT（劈相机时间继电器）、535KT（Ⅰ号牵引风机时间继电器）、536KT（Ⅱ号牵引风机时间继电器）、527KT（油泵时间继电器）吸合。

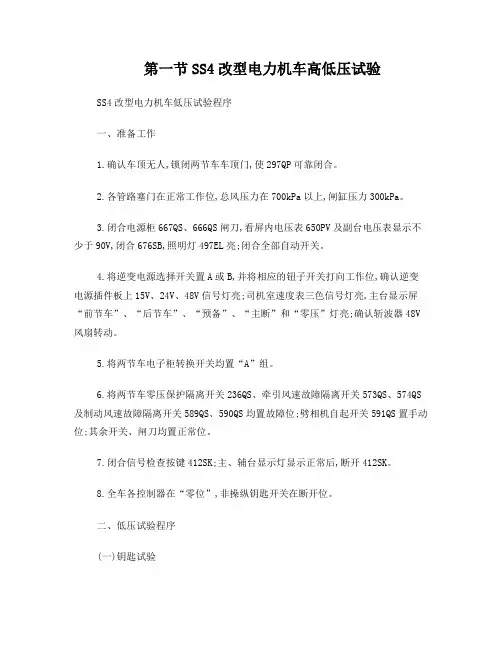

第一节SS4改型电力机车高低压试验SS4改型电力机车低压试验程序一、准备工作1.确认车顶无人,锁闭两节车车顶门,使297QP可靠闭合。

2.各管路塞门在正常工作位,总风压力在700kPa以上,闸缸压力300kPa。

3.闭合电源柜667QS、666QS闸刀,看屏内电压表650PV及副台电压表显示不少于90V,闭合676SB,照明灯497EL亮;闭合全部自动开关。

4.将逆变电源选择开关置A或B,并将相应的钮子开关打向工作位,确认逆变电源插件板上15V、24V、48V信号灯亮;司机室速度表三色信号灯亮,主台显示屏“前节车”、“后节车”、“预备”、“主断”和“零压”灯亮;确认斩波器48V 风扇转动。

5.将两节车电子柜转换开关均置“A”组。

6.将两节车零压保护隔离开关236QS、牵引风速故障隔离开关573QS、574QS 及制动风速故障隔离开关589QS、590QS均置故障位;劈相机自起开关591QS置手动位;其余开关、闸刀均置正常位。

7.闭合信号检查按键412SK;主、辅台显示灯显示正常后,断开412SK。

8.全车各控制器在“零位”,非操纵钥匙开关在断开位。

二、低压试验程序(一)钥匙试验1.闭合钥匙开关570QS听:门联锁保护阀动作声,287YV吸合;看:“零位”灯亮。

同时下列电器得电:线路接触器中继558KA;“零位”中间继电器568KA;主断路器延时继电器539KT;劈相机自起中间继电器528KT;辅助电路库内外转换继电器284KE;钥匙互锁继电器569KA;功补放电接触器;自动信号同步继电器665KA;重联位时,重联中间继电器得电吸合。

2.断开钥匙开关570QS听:门联锁保护阀失电排风声;看:“零位”灯灭。

上述得电电器均失电。

3.反复断合2—3次钥匙开关570QS正常后保持闭合位,如闭合钥匙开关570QS后,零位灯不亮,必须查明原因,排除故障,以防高压试验窜车。

(二)主断路器试验1.闭合主断器“合”按键401SK听:主断路器闭合声,恢复中间继电器562KA吸合声。

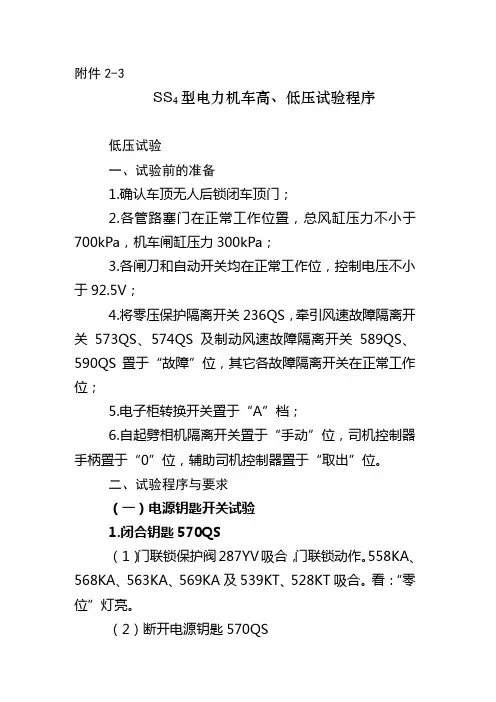

附件2-3SS4型电力机车高、低压试验程序低压试验一、试验前的准备1.确认车顶无人后锁闭车顶门；2.各管路塞门在正常工作位置，总风缸压力不小于700kPa，机车闸缸压力300kPa；3.各闸刀和自动开关均在正常工作位，控制电压不小于92.5V；4.将零压保护隔离开关236QS，牵引风速故障隔离开关573QS、574QS及制动风速故障隔离开关589QS、590QS置于“故障”位，其它各故障隔离开关在正常工作位；5.电子柜转换开关置于“A”档；6.自起劈相机隔离开关置于“手动”位，司机控制器手柄置于“0”位，辅助司机控制器置于“取出”位。

二、试验程序与要求（一）电源钥匙开关试验1.闭合钥匙570QS（1）门联锁保护阀287YV吸合，门联锁动作。

558KA、568KA、563KA、569KA及539KT、528KT吸合。

看：“零位”灯亮。

（2）断开电源钥匙570QS门联锁保护阀287YV释放，558KA、568KA、563KA、569KA及539KT、528KT释放。

看：“零位”灯灭。

2.闭合570QS（反复合断2-3次后正常，再合上570QS）。

（二）扳钮试验1.主断路器试验（简称主断）（1）闭合“主断合”按键（401SK）听：主断闭合声，恢复中间继电器562KA吸合声；看：“零压”灯灭又亮；听：时间继电器539KT释放声和继电器562KA释放声；看：“主断”灯灭（2）合“主断断”按键（400SK）听：主断断开声看：“主断”灯亮。

（3）再合“主断合”401SK（现象同（1），反复合断2-3次正常后，合上主断）。

2.劈相机试验（1）合“劈相机”按键（404SK）听：劈相机中间继电器567KA吸合后，劈相机起动电阻接触器213KM和劈相机接触器201KM吸合，同时时间继电器523KT、526KT、527KT、535KT、536KT和压缩机放风电控阀247YV吸合；看：“劈相机”灯亮。

（2）人为闭合劈相机起动继电器试验按钮283AK听：劈相机起动中间继电器566KA吸合，213KM释放后延时3s，533KT释放；看：“劈相机”灯灭。

附件2-3SS4型电力机车高、低压试验程序低压试验一、试验前的准备1.确认车顶无人后锁闭车顶门；2.各管路塞门在正常工作位置，总风缸压力不小于700kPa，机车闸缸压力300kPa；3.各闸刀和自动开关均在正常工作位，控制电压不小于92.5V；4.将零压保护隔离开关236QS，牵引风速故障隔离开关573QS、574QS及制动风速故障隔离开关589QS、590QS 置于“故障”位，其它各故障隔离开关在正常工作位；5.电子柜转换开关置于“A”档；6.自起劈相机隔离开关置于“手动”位，司机控制器手柄置于“0”位，辅助司机控制器置于“取出”位。

二、试验程序与要求（一）电源钥匙开关试验1.闭合钥匙570QS（1）门联锁保护阀287YV吸合，门联锁动作。

558KA、568KA、563KA、569KA及539KT、528KT吸合。

看：“零位”灯亮。

（2）断开电源钥匙570QS门联锁保护阀287YV释放，558KA、568KA、563KA、569KA及539KT、528KT释放。

看：“零位”灯灭。

2.闭合570QS（反复合断2-3次后正常，再合上570QS）。

（二）扳钮试验1.主断路器试验（简称主断）（1）闭合“主断合”按键（401SK）听：主断闭合声，恢复中间继电器562KA吸合声；看：“零压”灯灭又亮；听：时间继电器539KT释放声和继电器562KA释放声；看：“主断”灯灭（2）合“主断断”按键（400SK）听：主断断开声看：“主断”灯亮。

（3）再合“主断合”401SK（现象同（1），反复合断2-3次正常后，合上主断）。

2.劈相机试验（1）合“劈相机”按键（404SK）听：劈相机中间继电器567KA吸合后，劈相机起动电阻接触器213KM和劈相机接触器201KM吸合，同时时间继电器523KT、526KT、527KT、535KT、536KT和压缩机放风电控阀247YV吸合；看：“劈相机”灯亮。

（2）人为闭合劈相机起动继电器试验按钮283AK听：劈相机起动中间继电器566KA吸合，213KM释放后延时3s，533KT释放；看：“劈相机”灯灭。

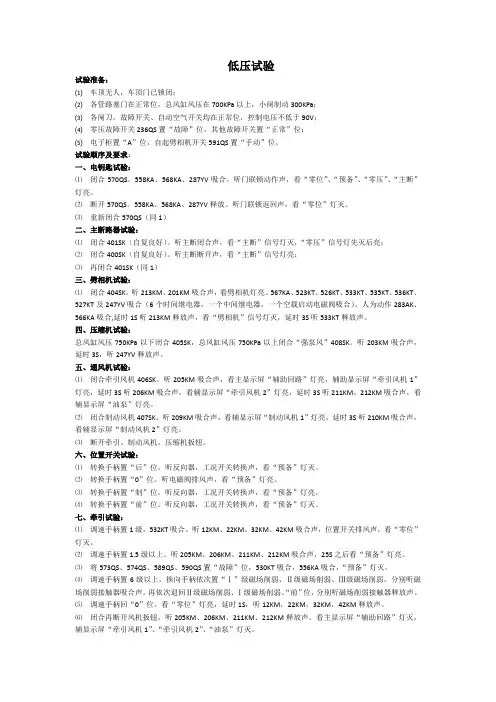

低压试验试验准备：⑪车顶无人，车顶门已锁闭；⑫各管路塞门在正常位，总风缸风压在700KPa以上，小闸制动300KPa；⑬各闸刀，故障开关、自动空气开关均在正常位，控制电压不低于90V；⑭零压故障开关236QS置“故障”位，其他故障开关置“正常”位；⑮电子柜置“A”位，自起劈相机开关591QS置“手动”位。

试验顺序及要求：一、电钥匙试验：⑪闭合570QS。

558KA、568KA、287YV吸合。

听门联锁动作声，看“零位”、“预备”、“零压”、“主断”灯亮。

⑫断开570QS。

558KA、568KA、287YV释放。

听门联锁返回声，看“零位”灯灭。

⑬重新闭合570QS（同1）二、主断路器试验：⑪闭合401SK（自复良好）。

听主断闭合声，看“主断”信号灯灭，“零压”信号灯先灭后亮；⑫闭合400SK（自复良好）。

听主断断开声，看“主断”信号灯亮；⑬再闭合401SK（同1）三、劈相机试验：⑪闭合404SK。

听213KM、201KM吸合声，看劈相机灯亮。

567KA、523KT、526KT、533KT、535KT、536KT、527KT及247YV吸合（6个时间继电器，一个中间继电器，一个空载启动电磁阀吸合）。

人为动作283AK、566KA吸合,延时1S听213KM释放声，看“劈相机”信号灯灭，延时3S听533KT释放声。

四、压缩机试验：总风缸风压750KPa以下闭合405SK，总风缸风压750KPa以上闭合“强泵风”408SK。

听203KM吸合声，延时3S，听247YV释放声。

五、通风机试验：⑪闭合牵引风机406SK。

听205KM吸合声，看主显示屏“辅助回路”灯亮，辅助显示屏“牵引风机1”灯亮，延时3S听206KM吸合声，看辅显示屏“牵引风机2”灯亮，延时3S听211KM、212KM吸合声，看辅显示屏“油泵”灯亮。

⑫闭合制动风机407SK。

听209KM吸合声，看辅显示屏“制动风机1”灯亮，延时3S听210KM吸合声，看辅显示屏“制动风机2”灯亮。

韶山4改型电力机车高、低压电气试验程序低压试验一、试验前的准备工作：1、确认车顶无人，锁闭两节车车顶门。

2、各管路塞门在正常工作位置，总风缸压力不小于700KPa，制动缸压力不低于300KPa，并放好止轮器。

3、确认各自动开关、隔离开关、各闸刀及转换开关位置正常。

4、闭合两节车闸刀开关667QS、666QS和全部自动开关，确认658PV、650PV显示不小于96V（92.5V），电流表显示正常。

5、将两节车电子柜转换开关置“A”组；6、将逆变器电源选择开关置于“A”位或“B”位，确认逆变器电源插件板上48V、24V、15V指示灯亮，斩波器48V风扇转动正常，司机操纵台“前节车”、“后节车”、“主断”、“预备”、“零压”灯亮。

7、闭合412SK，确认司机台所有信号灯显示正常。

8、将两节车236QS、573QS、574QS、589QS、590QS置于“故障位”；591QS置于“手动位”；其余各开关、闸刀均置于正常位。

9、全车各司机控制器均置于“0”位，非操纵节电钥匙开关在断开位。

二、试验程序及要求（一）、电钥匙570QS试验1、闭合570QS287YV得电，“零位”灯亮。

2、断开570QS287YV失电，“零位”灯灭3、重新闭合570QS；正常后570QS保持闭合位。

（二）、主断路器试验1、闭合401SK主断路器4QF闭合，看，“主断”灯灭。

“零压”灯先灭后亮；2、闭合400SK主断路器4QF断开，“主断”灯亮；3、重新闭合401SK（三）、劈相机试验1、闭合404SK213KM及201KM吸合，“劈相机”灯亮。

2、人为按压283AK试验按钮（LCU机车不做此项）213KM失电，“劈相机”灯灭；3、断404SK，201KM失电，闭合400SK,4QF主断断开。

4、劈相机自起试验（1）将591QS置于自起位，重新闭合404SK、401SK,213KM、201KM吸合，“劈相机灯”亮（2）人为按压283AK试验按钮（LCU机车不做此项）213KM失电，“劈相机”灯灭；（3）将591QS置于手动位（四）辅机试验1、空气压缩机试验（1）闭合405SK（总风缸压力大于700Kpa时，不做此项），203KM吸合，延时3S后247YV失电。

SS4型电力机车高低压及八步闸试验作业指导书一、试验目的SS4型电力机车高低压及八步闸试验是为了验证机车的高低压系统和八步闸系统的正常运行情况，确保机车的安全性和可靠性。

二、试验设备和工具1. 高压试验设备：包括高压电源、高压电缆、高压表等。

2. 低压试验设备：包括低压电源、低压电缆、低压表等。

3. 八步闸试验设备：包括八步闸控制器、信号发生器等。

4. 试验工具：包括绝缘手套、绝缘靴、绝缘垫等。

三、试验准备1. 检查试验设备和工具的完好性和可用性。

2. 确保试验场地的安全和干燥。

3. 检查机车的高低压系统和八步闸系统的连接情况。

四、高压试验操作步骤1. 将高压电源连接到机车的高压系统，确保连接稳固。

2. 打开高压电源，逐步增加电压，观察机车高压系统的反应。

3. 使用高压表测量高压系统的电压和电流，并记录数据。

4. 检查高压系统的绝缘性能，包括绝缘电阻和绝缘强度。

5. 关闭高压电源，断开高压电缆。

五、低压试验操作步骤1. 将低压电源连接到机车的低压系统，确保连接稳固。

2. 打开低压电源，逐步增加电压，观察机车低压系统的反应。

3. 使用低压表测量低压系统的电压和电流，并记录数据。

4. 检查低压系统的绝缘性能，包括绝缘电阻和绝缘强度。

5. 关闭低压电源，断开低压电缆。

六、八步闸试验操作步骤1. 将八步闸控制器连接到机车的八步闸系统，确保连接稳固。

2. 设置八步闸控制器的参数，包括步数和时间间隔。

3. 使用信号发生器产生相应的信号，触发八步闸系统的运行。

4. 观察八步闸系统的运行情况，包括动作是否准确、时间是否稳定等。

5. 检查八步闸系统的绝缘性能，包括绝缘电阻和绝缘强度。

6. 断开八步闸控制器和信号发生器的连接。

七、试验结果分析根据试验过程中记录的数据和观察到的现象，评估机车高低压系统和八步闸系统的运行情况。

如果发现异常现象或数据超出规定范围，应及时进行故障排除和修复。

八、试验安全注意事项1. 在进行高压试验和低压试验时，必须采取必要的绝缘保护措施，使用绝缘手套、绝缘靴等。

SS4型电力机车高低压及八步闸试验作业指导书一、试验目的SS4型电力机车高低压及八步闸试验的目的是为了验证机车的高低压电气系统和八步闸系统的正常运行情况，确保机车的安全性和可靠性。

二、试验范围本试验适用于SS4型电力机车的高低压电气系统和八步闸系统。

三、试验设备和工具1. 高低压试验设备：包括高压发生器、低压发生器、电流表、电压表、接地电阻测量仪等。

2. 八步闸试验设备：包括八步闸试验仪、电流表、电压表等。

3. 工具：包括绝缘手套、绝缘靴、绝缘垫等。

四、试验步骤1. 高低压试验a. 确保机车处于停车状态，并断开牵引线和电网线。

b. 使用高压发生器进行高压试验。

依次对高压隔离开关、高压熔断器、高压接触器等进行试验，记录电流和电压数值。

c. 使用低压发生器进行低压试验。

依次对低压隔离开关、低压熔断器、低压接触器等进行试验，记录电流和电压数值。

d. 对机车的高低压电气系统进行全面检查，确保所有元件正常运行。

2. 八步闸试验a. 确保机车处于停车状态，并断开牵引线和电网线。

b. 使用八步闸试验仪对八步闸系统进行试验。

依次对八步闸主开关、八步闸接触器等进行试验，记录电流和电压数值。

c. 对机车的八步闸系统进行全面检查，确保所有元件正常运行。

五、试验注意事项1. 在进行试验前，必须确保机车处于停车状态，并断开牵引线和电网线，确保安全。

2. 所有试验设备和工具必须符合相关标准，并经过校准和检验。

3. 在进行高低压试验和八步闸试验时，必须严格按照操作规程进行，避免操作失误导致事故发生。

4. 在试验过程中，要注意观察试验设备和试验元件的工作状态，及时记录电流和电压数值。

5. 试验结束后，要对试验设备和工具进行清理和维护，确保下次试验的可靠性和准确性。

六、试验结果评定1. 高低压试验结果评定：根据试验记录的电流和电压数值，与规定的标准进行对比，判断高低压电气系统的正常与否。

2. 八步闸试验结果评定：根据试验记录的电流和电压数值，与规定的标准进行对比，判断八步闸系统的正常与否。

附件2-3SS4型电力机车高、低压试验程序低压试验一、试验前的准备1.确认车顶无人后锁闭车顶门；2.各管路塞门在正常工作位置，总风缸压力不小于700kPa，机车闸缸压力300kPa；3.各闸刀和自动开关均在正常工作位，控制电压不小于92.5V；4.将零压保护隔离开关236QS，牵引风速故障隔离开关573QS、574QS及制动风速故障隔离开关589QS、590QS 置于“故障”位，其它各故障隔离开关在正常工作位；5.电子柜转换开关置于“A”档；6.自起劈相机隔离开关置于“手动”位，司机控制器手柄置于“0”位，辅助司机控制器置于“取出”位。

二、试验程序与要求（一）电源钥匙开关试验1.闭合钥匙570QS（1）门联锁保护阀287YV吸合，门联锁动作。

558KA、568KA、563KA、569KA及539KT、528KT吸合。

看：“零位”灯亮。

（2）断开电源钥匙570QS门联锁保护阀287YV释放，558KA、568KA、563KA、569KA及539KT、528KT释放。

看：“零位”灯灭。

2.闭合570QS（反复合断2-3次后正常，再合上570QS）。

（二）扳钮试验1.主断路器试验（简称主断）（1）闭合“主断合”按键（401SK）听：主断闭合声，恢复中间继电器562KA吸合声；看：“零压”灯灭又亮；听：时间继电器539KT释放声和继电器562KA释放声；看：“主断”灯灭（2）合“主断断”按键（400SK）听：主断断开声看：“主断”灯亮。

（3）再合“主断合”401SK（现象同（1），反复合断2-3次正常后，合上主断）。

2.劈相机试验（1）合“劈相机”按键（404SK）听：劈相机中间继电器567KA吸合后，劈相机起动电阻接触器213KM和劈相机接触器201KM吸合，同时时间继电器523KT、526KT、527KT、535KT、536KT和压缩机放风电控阀247YV吸合；看：“劈相机”灯亮。

（2）人为闭合劈相机起动继电器试验按钮283AK听：劈相机起动中间继电器566KA吸合，213KM释放后延时3s，533KT释放；看：“劈相机”灯灭。
