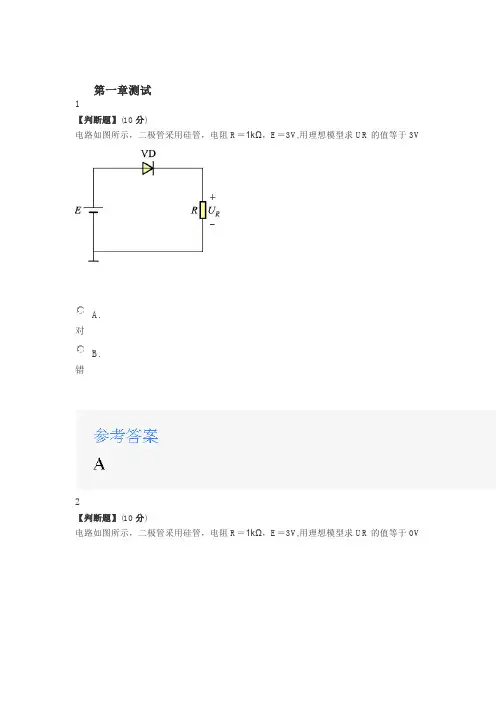

第一章测试1【判断题】(10分)电路如图所示,二极管采用硅管,电阻R=1kΩ,E=3V,用理想模型求UR的值等于3VA.对B.错2【判断题】(10分)电路如图所示,二极管采用硅管,电阻R=1kΩ,E=3V,用理想模型求UR的值等于0VA.对B.错3【单选题】(10分)电路如图所示,二极管采用硅管,电阻R=1kΩ,E=3V,硅管的正向导通电压可取0.7V,用恒压降模型求UR的值等于()VA.3B.C.1D.24【单选题】(10分)电路如图所示,二极管VD1、VD2用恒压降模型,正向导通电压均为0.7V,假如输入端uA=3V,uB=0V,求uy=()VA.2.4B.2.3C.2.2D.2.15【判断题】(10分)稳压管的动态电阻愈大,稳压性能也就愈好•A.对B.错6【判断题】(10分)稳压管的正常工作区是反向区A.错B.对7【判断题】(10分)二极管恒压降模型,是指二极管承受正向电压导通时,其管压降为恒定值,且不随电流而变化A.对B.错8【判断题】(10分)扩散电容是PN结加正向电压时,多数载流子在扩散过程中引起电荷积累而产生的A.对B.错9【判断题】(10分)当电源的正极接P区,负极接N区,称为PN结加正向电压,也称PN结正向偏置A.对B.错10【判断题】(10分)在半导体材料中,本征半导体的自由电子浓度等于空穴的浓度A.错B.对第二章测试1【单选题】(10分)共集电极放大电路的电压放大倍数接近于()A.3B.4C.2D.12【判断题】(10分)共集电极放大电路的输入电阻比较高A.对B.错3【判断题】(10分)共集电极放大电路的输出电阻比较低A.错B.对4【判断题】(10分)共基极电路的频率响应好,常用作宽带或高频放大电路A.对B.错5【判断题】(10分)直接耦合方式不仅可以使缓变信号获得逐级放大,而且便于电路集成化A.对B.错6【判断题】(10分)不管三极管工作在放大、截止还是饱和状态,都满足IC=BIB,这种说法正确吗A.错B.对7【判断题】(10分)若要求管子的反向电流小,工作温度高,则应选锗管A.对B.错8【判断题】(10分)由于I CBO对温度非常敏感,当温度升高时,I CBO增高很快,所以I CEO增加得也很快,I C也就相应增加••A.对B.错9【判断题】(10分)Ul=-2V,U2=-5V,U3=-2.3V,锗管。
有恒流源的差分放大电路
恒流源是一种非常重要的电子元件,因为它能够确保电路在不同温度和电路器件变化的情况下维持一个恒定的电流。
恒流源广泛应用于差分放大电路中,这种电路是一种重要的模拟电路,可以用于信号处理、放大、滤波等应用。
差分放大电路是由两个输入引脚和一个输出引脚组成的电路。
当两个输入引脚电压之差改变时,输出引脚输出的电阻也会发生变化。
恒流源的作用就是使输出电阻维持不变,从而使差分放大电路的工作更加稳定、可靠。
恒流源的实现方法包括基于二极管的电路、基于场效应管的电路等。
其中,基于场效应管的电路是应用最广泛的一种。
这种电路通常由一个MOSFET管和一个稳压管组成。
稳压管用于维持一个电压Vgs,MOSFET管的漏极电流就成为了恒定的电流源。
差分放大电路的设计要考虑的要点包括增益、输入电阻、输入偏置电压等。
恒流源可以有效地提高增益和输入电阻,并且能够减小输入偏置电压的影响。
因此,在差分放大电路的设计中,恒流源起着至关重要的作用,可以提高电路的性能和可靠性。
总之,恒流源是差分放大电路中不可或缺的组成部分。
它可以提高电路的稳定性和可靠性,保证电路在不同环境下维持一个稳定的工作状态。
在差分放大电路的设计中,应充分考虑恒流源的作用,选择合适的实现方法以达到最佳性能。
模拟电子技术基础试题一、填空题:(每空1分)1、根据导电能力来衡量,自然界的物质可以分为,和三类。
答:导体、半导体、绝缘体。
2、半导体具有特性,特性和特性。
答:热敏、光敏、掺杂。
3、PN结具有特性,即加正向电压时,加反向电压时。
答:单向导电、导通、截止。
4、硅二极管导通时的正向管压降约 v,锗二极管导通时的管压降约v。
答: 0.7V、0.3V。
(中)5、使用二极管时,应考虑的主要参数是和。
答:最大整流电流、最高反向工作电压。
5、在相同的反向电压作用下,硅二极管的反向饱和电流常锗二极管的反向饱和电流,所以硅二极管的热稳定性。
答:小于、较好。
6、发光二极管将信号转换成信号;光电二极管将信号转换成信号。
答:电、光、光、电。
7、三极管有三个电极,即极、极和极。
答:集电极、基极、发射极。
8、半导体三极管有型和型。
答: NPN、PNP。
(中)9、三极管基极电流IB 的微小变化,将会引起集电极电流IC的较大变化,这说明三极管具有作用。
答:电流放大。
10、硅三极管发射结的死区电压约 v,锗三极管的死区电压约 v。
晶体三极管处在正常放大状态时,硅管的导通电压约为 v,锗管约为v。
答: 0 .5、0.2、0.7、0.3。
11、三极管工作在放大状态时,其集电极电流与基极电流的关系是。
答: IC =βIB。
(中)25、三极管的穿透电流ICEO随温度的升高而,硅三极管的穿透电流比锗三极管的。
答:增加、小。
12、三极管的极限参数分别是,,和。
答:集电极最大允许电流、集-射间的反向击穿电压、集电极最大允许耗散功率。
(中)13、工作在放大状态的三极管可作为器件;工作在截止和饱和状态的三极管可作为器件。
答:放大、开关。
14、放大电路按三极管连接方式可分为,和。
答:共基极放大器、共集电极放大器、共射极放大器。
15、放大电路设置静态工作点的目的是。
答:使放大器能不失真地放大交流信号。
16、放大器中晶体三极管的静态工作点是指,和。
答: IBQ 、ICQ、UCEQ。
恒流源差分放大电路1. 介绍恒流源差分放大电路是一种常见的电路设计,用于实现在输入信号变化时输出恒定电流的功能。
该电路由差分放大器和恒流源组成,其结构简单、功耗低、带宽大等特点使其在模拟电路设计中得到广泛应用。
本文将详细探讨恒流源差分放大电路的原理、设计方法以及典型应用场景。
2. 原理恒流源差分放大电路的原理基于差分放大器的工作原理和恒流源的特性。
差分放大器是一种基本的放大电路,具有良好的共模抑制能力和增益稳定性。
恒流源则能够提供稳定的电流输出,使得电路在输入信号变化时输出电流保持不变。
恒流源通常由两个P型或N型晶体管和电流源电路组成,其中晶体管的栅极作为输入端,漏极作为输出端,电流源负责提供稳定的电流。
在差分放大器中,输入信号经过差动放大器的放大作用后,分别与恒流源连接,形成两个输出电流。
这两个输出电流的差值正比于输入信号的差值,而与输入信号的绝对值无关,从而实现了恒定的输出电流。
3. 设计方法恒流源差分放大电路的设计需要考虑多个因素,包括增益、共模抑制比、带宽、电源电压等。
下面将介绍一种常用的设计方法。
3.1 选择差分放大器选择合适的差分放大器是设计恒流源差分放大电路的第一步。
常用的差分放大器包括二极管差分放大器和晶体管差分放大器。
二极管差分放大器具有简单的结构和低功耗的特点,适用于低频电路设计;晶体管差分放大器具有高增益和大带宽的特点,适用于高频电路设计。
3.2 设计恒流源恒流源的设计是恒流源差分放大电路设计的关键。
常用的恒流源包括电流镜、活性负载和电流镜负反馈等。
选择恒流源时需要考虑电流的稳定性、功耗以及制造工艺等因素。
3.3 考虑偏置电路偏置电路用于提供稳定的工作点,使得差分放大器和恒流源能够正常工作。
常用的偏置电路包括电流源、电阻分压、电容耦合等。
选择合适的偏置电路能够提高电路的工作性能。
3.4 调整电路参数根据设计需求和性能指标,对电路参数进行调整。
常用的参数包括电阻、电容、晶体管尺寸等。
有恒流源的差分放大电路1. 简介有恒流源的差分放大电路是一种常见的电路结构,用于放大差分信号。
它由差分放大器和恒流源组成,能够实现对输入信号的增益放大,并且具有较好的共模抑制能力。
本文将详细介绍有恒流源的差分放大电路的原理、特点以及使用方法。
2. 原理有恒流源的差分放大电路基本原理如下:2.1 差分放大器差分放大器是一种基本电路结构,由两个输入端口(正相位和反相位)和一个输出端口组成。
它能够将两个输入信号的差异进行放大,并输出一个放大后的差异信号。
2.2 恒流源恒流源是一种提供稳定直流电流输出的电路元件。
它能够保持输出电流不随负载变化而改变,并且对温度变化具有较好的稳定性。
2.3 差分放大电路有恒流源的差分放大电路是在传统差分放大器基础上添加了恒流源。
通过控制恒流源提供的电流大小,可以有效地控制差分放大电路的放大倍数和工作点。
3. 特点有恒流源的差分放大电路具有以下特点:3.1 高增益由于恒流源的引入,差分放大电路能够提供较高的增益,使得输入信号得到有效放大。
3.2 良好的共模抑制比恒流源能够保持差分放大器工作在合适的工作点,从而提高共模抑制比。
共模抑制比是衡量差分放大器对共模信号抑制能力的指标,高共模抑制比意味着较低的共模干扰。
3.3 稳定性强恒流源能够保持输出电流稳定,并且对温度变化具有较好的稳定性。
这使得有恒流源的差分放大电路在不同环境条件下都能够稳定工作。
3.4 适用范围广有恒流源的差分放大电路可以应用于各种需要进行差分信号放大和共模抑制的场合。
例如,在音频处理、通信系统和传感器接口等领域都有广泛应用。
4. 使用方法使用有恒流源的差分放大电路时,需要按照以下步骤进行操作:4.1 电路设计根据实际需求,确定差分放大器的增益要求和工作点。
根据增益和工作点确定恒流源的电流大小,并选择合适的恒流源元件。
4.2 电路搭建按照设计要求,将差分放大器和恒流源进行连接。
注意正确连接输入信号和输出信号。
4.3 参数调整根据实际情况,调整差分放大器的增益和工作点。
恒流源和典型差动放大电路是电子领域中常见的两种电路,它们具有各自独特的特点和作用。
在本文中,我将对恒流源和典型差动放大电路的特点进行详细介绍,并分析它们在实际应用中的优势与局限。
一、恒流源的特点恒流源是一种能够提供恒定电流输出的电路,其主要特点如下:1. 稳定性高:恒流源能够在一定范围内保持输出电流的稳定性,不受负载变化的影响。
2. 独立性强:恒流源的输出电流与负载电阻基本无关,能够保持较高的输出稳定性。
3. 用途广泛:恒流源常用于电路中的偏置电流源、电压源、对流线型放大器等,具有广泛的应用领域。
4. 外部干扰抑制能力强:恒流源能够对外部干扰信号具有一定的抑制能力,能够提高电路的抗干扰性能。
二、典型差动放大电路的特点典型差动放大电路是一种常见的放大电路结构,其主要特点如下:1. 差动增益高:典型差动放大电路能够实现较高的差动增益,对输入信号的差分部分进行有效放大。
2. 共模抑制能力强:典型差动放大电路能够有效抑制输入信号的共模部分,提高了信号的抗干扰能力。
3. 线性度好:典型差动放大电路的输出信号与输入信号之间具有较好的线性关系,适用于各种线性信号放大应用。
4. 适用范围广:典型差动放大电路常用于模拟信号处理、传感器信号放大、仪器仪表等领域,适用范围广泛。
三、恒流源与典型差动放大电路的结合恒流源与典型差动放大电路常常结合在一起,共同构成了一种完整的放大电路系统。
它们的结合具有以下特点:1. 抑制共模干扰:由于恒流源的独立性强,能够有效地提供稳定的工作电流,从而可以帮助差动放大电路抑制共模干扰信号。
2. 提高线性度:恒流源能够提供稳定的工作电流,有利于提高差动放大电路的线性度,使得输出信号与输入信号的线性关系更加稳定。
3. 增强抗干扰性:恒流源的外部干扰抑制能力强,能够有效地帮助差动放大电路提高抗干扰性能,使其在复杂环境下仍能正常工作。
恒流源和典型差动放大电路都具有各自独特的特点,它们在实际应用中的结合能够充分发挥各自的优势,提高放大系统的性能和稳定性。
恒流源差分放大电路恒流源差分放大电路是一种常用的电路,它可以将输入信号进行放大,同时还能够消除共模干扰。
本文将从以下几个方面对恒流源差分放大电路进行详细介绍。
一、恒流源差分放大电路的基本原理恒流源差分放大电路由两个晶体管组成,其中一个晶体管作为恒流源,另一个晶体管作为放大器。
输入信号通过两个输入端口进入电路,经过差分放大后输出到输出端口。
在这个过程中,恒流源起到了稳定电流的作用,而放大器则起到了放大信号的作用。
二、恒流源差分放大电路的组成1. 恒流源恒流源是整个差分放大电路中最关键的部分之一。
它通常由一个PNP型晶体管组成,其基极接在正极上,发射极接在负极上,集电极连接一个定值电阻。
当输入信号变化时,PNP型晶体管会自动调节其发射极上的电压以保持稳定的输出电流。
2. 放大器放大器通常由两个NPN型晶体管组成,其中一个晶体管被用作放大器,另一个晶体管被用作负载。
输入信号通过差分输入端口进入放大器,经过差分放大后输出到输出端口。
在这个过程中,放大器起到了放大信号的作用。
3. 电源电源是恒流源差分放大电路中不可或缺的部分。
它通常由一个正极和一个负极组成,正极连接恒流源和放大器的集电极,负极连接恒流源和放大器的发射极。
三、恒流源差分放大电路的优点1. 消除共模干扰由于恒流源差分放大电路是一种差分式电路,因此它能够消除共模干扰。
这是因为共模干扰会同时影响两个输入端口,而差分式电路只会对两个输入端口之间的差异进行处理。
2. 提高信噪比由于恒流源能够稳定地提供输出电流,因此它能够提高信噪比。
这是因为信号与噪声都会产生微弱的电流变化,而稳定的输出电流可以将这些微弱变化更好地区分出来。
3. 增加动态范围由于恒流源能够稳定地提供输出电流,因此它能够增加动态范围。
这是因为动态范围是指输入信号的最大和最小值之间的差异,而稳定的输出电流可以使得放大器更好地处理这些差异。
四、恒流源差分放大电路的应用恒流源差分放大电路广泛应用于各种领域,例如音频放大器、医疗设备、仪器仪表等。
差动放大电路一、概述差动放大电路又叫差分电路,他不仅能有效的放大直流信号,而且能有效的减小由于电源波动和晶体管随温度变化多引起的零点漂移,因而获得广泛的应用。
特别是大量的应用于集成运放电路,他常被用作多级放大器的前置级。
基本差动放大电路由两个完全对称的共发射极单管放大电路组成,该电路的输入端是两个信号的输入,这两个信号的差值,为电路有效输入信号,电路的输出是对这两个输入信号之差的放大。
设想这样一种情景,如果存在干扰信号,会对两个输入信号产生相同的干扰,通过二者之差,干扰信号的有效输入为零,这就达到了抗共模干扰的目的。
二、基本电路图差动放大电路的基本电路图上图为差动放大电路的基本电路图[1]三、差动放大电路的工作原理1、差动放大电路的基本形式对电路的要求是:两个电路的参数完全对称两个管子的温度特性也完全对称。
它的工作原理是:当输入信号Ui=0时,则两管的电流相等,两管的集点极电位也相等,所以输出电压Uo=UC1-UC2=0。
温度上升时,两管电流均增加,则集电极电位均下降,由于它们处于同一温度环境,因此两管的电流和电压变化量均相等,其输出电压仍然为零。
它的放大作用(输入信号有两种类型)(1)共模信号及共模电压的放大倍数 Auc共模信号---在差动放大管T1和T2的基极接入幅度相等、极性相同的信号。
如图(2)所示共模信号的作用,对两管的作用是同向的,将引起两管电流同量的增加,集电极电位也同量减小,因此两管集电极输出共模电压Uoc为零。
因此:。
于是差动电路对称时,对共模信号的抑制能力强字串3(2)差模信号及差模电压放大倍数 Aud差模信号---在差动放大管T1和T2的基极分别加入幅度相等而极性相反的信号。
如图(3)所示差模信号的作用,由于信号的极性相反,因此T1管集电极电压下降,T2管的集电极电压上升,且二者的变化量的绝对值相等,因此:此时的两管基极的信号为:所以:,由此我们可以看出差动电路的差模电压放大倍数等于单管电压的放大倍数。
带有恒流源的差动放大电路
由式GS0512可知,要想提高差动放大电路的共模抑制比,就要增大共模负馈电阻Re,但增大Re会使其直流压降增大,要保持合适的静态工作点,EE就要增大很多,这显然是不经济的。
恒流源电路具有输出电阻很高而直流压降较小的特点,若用恒流源电路代替图Z0502电路中的Re,就可在EE不高的情况下,获得很高的共模抑制比。
图Z0506(a)就是一个带有恒流源的差动放大电路,图(b)是它的简化表示。
图中,T3是恒流管,R1、R2、D是它的偏置元件,Re是负反馈电阻,用以提高恒流源电路的输出电阻。
由于偏置电路一定,IB3就随之确定,IC3=IB3,也就确定(T3管工作在放大区)当UCE3变化时,由于IC3几乎不变,则等效交流电阻将很高而保证T3工作在放大区所需的UCE3 并不高,一般只要UCE3 1V即可。
对恒流源差动放大电路进行静态分析时,应从恒流源电路着手,先确定出IC3,进而可确定出IC1=IC2=IC3/2及UC1=UC2=EC - IC1RC(对地)等。
关于差模放大倍数、共模放大倍数及共模抑制比的计算方法同前面介绍的方法一样,仅是用恒流源的输出电阻替代了Re。
例题0502 图Z0507是某集成电路的输入级原理电路。
已知三极管的均为100,三极管的UBE和二极管的压降UD均为0.7V,Rc= 7.75k,RL =11.2k,Rb1 = 1.5k,Rb2 = 3.2k,Re = 2.2k,EC = EE = 6V
(1)估算静态工作点Q;(2)估算差模放大倍数;(3)估算差模输入电阻rid和差模输出电阻ro 。
解:(1)若忽略T3管的基极电流,则流过Rb1 的电流为:
流过T3管发射极的电流为。
