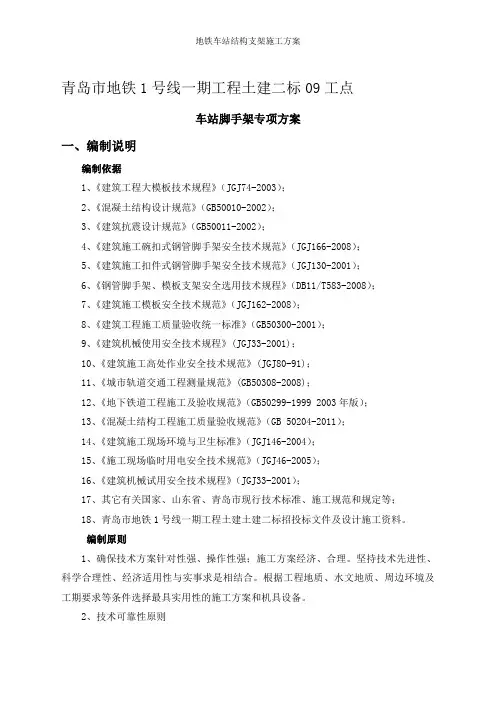

地铁车站结构支架施工方案集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]青岛市地铁1号线一期工程土建二标09工点车站脚手架专项方案一、编制说明编制依据1、《建筑工程大模板技术规程》（JGJ74-2003）；2、《混凝土结构设计规范》（GB50010-2002）；3、《建筑抗震设计规范》（GB50011-2002）；4、《建筑施工碗扣式钢管脚手架安全技术规范》（JGJ166-2008）；5、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）；6、《钢管脚手架、模板支架安全选用技术规程》（DB11/T583-2008）；7、《建筑施工模板安全技术规范》（JGJ162-2008）；8、《建筑工程施工质量验收统一标准》（GB50300-2001）；9、《建筑机械使用安全技术规程》(JGJ33-2001)；10、《建筑施工高处作业安全技术规范》(JGJ80-91)；11、《城市轨道交通工程测量规范》(GB50308-2008)；12、《地下铁道工程施工及验收规范》（GB50299-1999 2003年版）；13、《混凝土结构工程施工质量验收规范》（GB 50204-2011）；14、《建筑施工现场环境与卫生标准》（JGJ146-2004）；15、《施工现场临时用电安全技术规范》（JGJ46-2005）；16、《建筑机械试用安全技术规程》（JGJ33-2001）；17、其它有关国家、山东省、青岛市现行技术标准、施工规范和规定等；18、青岛市地铁1号线一期工程土建土建二标招投标文件及设计施工资料。
编制原则1、确保技术方案针对性强、操作性强；施工方案经济、合理。
坚持技术先进性、科学合理性、经济适用性与实事求是相结合。
根据工程地质、水文地质、周边环境及工期要求等条件选择最具实用性的施工方案和机具设备。
2、技术可靠性原则根据本标段工程特点，依据青岛市及其周边地区类似工程施工经验，选择可靠性高、可操作性强的施工技术方案进行施工。
3、经济合理性原则针对工程的实际情况，本着可靠、经济、合理的原则比选施工方案，施工过程实施动态管理，从而使基坑开挖施工达到安全、优质、高效的目的。
4、环保原则施工前充分调查了解工程周边环境情况，紧密结合环境保护进行施工。
施工中认真作好文明施工，减少空气、噪音污染，施工污水、废浆经沉淀并取得相关部门的批准后方可排放。
二、工程概况整体概况本工区共设5座明挖车站，分别胜利路站、流亭机场站、文阳路站、正阳路站、春阳路站。
这5座车站在围护工程、基坑工程、结构工程方面设计所采用的步骤、工艺类似，个别车站在分期施工、交通疏解、附属结构施工等方面稍有不同。
1、胜利桥站胜利桥站位于四流南路与郑州路交口西侧，矩形箱型框架结构形式，地下三层车站。
车站总长米，标准段宽米，站台宽度为13米，建筑面积共计15323平米，主体11142平米，附属4181平米。
共设5个出入口（含预留出入口1个），2组风亭（每组4个），2个安全出入口（其中一个与无障碍出入口合建）。
本站主体基坑保护等级为一级，主体基坑采用钻孔灌注桩+内支撑的支护型式，内支撑采用钢筋混凝土撑及钢管撑。
本站地下水较为丰富，设桩间旋喷止水帷幕，旋喷桩插入不透水层2米。
本站主体及附属结构全部采用全包柔性防水层加结构自防水的防水原则进行设计。
2、流亭机场站流亭机场站为地铁1号线与远期10号线的换乘站，车站位于机场停车场东侧空地中，新郑路与民航路交汇路口东南象限，南北向布置。
本站为地下两层岛式车站，车站采用两层三跨箱形框架结构，工法为明挖法施工。
车站总长201米，标准段宽米，站台宽度为13米，建筑面积共计11947平米，主体9080平米，附属2867平米。
共设3个出入口，1个远期换乘通道预留接口，2组风亭（每组4个），1个安全出入口（兼做消防专用出入口）。
本站主体结构基坑及2号风道基坑等级为一级，其余附属结构基坑等级为二级，车站主体围护结构及2号风道围护结构主要采用钻孔灌注桩（Φ1000@1300）+内支撑（Φ=609毫米，t=16毫米）的支护体系，并增加单独成排的高压旋喷桩止水帷幕（Φ1000@700），主体结构中部轨排井段采用钻孔灌注桩（Φ1000@1300）+锚索（、）的支护体系；其余附属结构采用钻孔灌注桩（Φ800@1000）+内支撑（Φ609毫米，t=12毫米）的支护体系，并增加桩间高压旋喷桩止水帷幕（Φ800@550）。
本站主体及附属结构全部采用全包柔性防水层加结构自防水的防水原则进行设计。
3、文阳路站文阳路站现状站点在中城路与文阳路交叉路口北侧，沿中城路南北向布置。
本站为地下两层双跨矩形框架结构，局部为地下两层三跨矩形框架结构。
车站总长212米，标准段宽米，有效站台宽度为11米的岛式站台，建筑面积共计11761平米，主体8809平米，附属2952平米。
共设4个出入口（B号预留），2组风亭（每组4个），1个安全出入口，1个无障碍出入口。
本站主体基坑侧壁安全系数为一级，车站主体采用明挖顺作法施工，基坑深米，宽米，采用Φ1000@1400的钻孔灌注桩支护加Φ1000@700的高压旋喷桩止水帷幕。
附属采用SMW工法桩施工。
车站共设三道支撑：第一道内撑采用800毫米×800毫米砼支撑，间距9米；第二、三道支撑采用Φ609毫米，t=16毫米钢管支撑，间距3米。
本站主体及附属结构全部采用全包柔性防水层加结构自防水的防水原则进行设计。
4、正阳路站正阳路站为地铁1号线与远期9号线的换乘站，车站沿中城路南北向敷设，跨正阳路和德阳路两个路口。
本站为地下两层岛式车站，站后设故障停车线。
车站总长米，标准段宽米，站台宽度为14米，建筑面积共计29992平米，主体23661平米，附属6331平米。
共设9个出入口，1个远期预留出入口，1个无障碍出入口，2个安全出入口和3组风亭。
车站主体采用明挖顺作法施工，基坑深约米，宽米，采用1000@1400的钻孔灌注桩支护加1000@700的高压旋喷桩止水帷幕。
附属采用明挖顺作法施工。
本站主体及附属结构全部采用全包柔性防水层加结构自防水的防水原则进行设计。
5、春阳路站春阳路站位于中城路，春阳路与虹子河之间道之间，沿中城路方向敷设。
本站为地下两层岛式车站，总长米，标准段宽米，站台宽度12米，建筑面积共计12158平米，主体8932平米，附属3226平米。
共设3个出入口，2组风亭（每组4个），1个安全出入口。
车站主体采用明挖顺作法施工，基坑深米，宽米，采用Φ1400@1000的钻孔灌注桩支护加Φ1000@700的高压旋喷桩止水帷幕。
本站主体及附属结构全部采用全包柔性防水层加结构自防水的防水原则进行设计。
结构工程概况与模板工程相关的特点如下所述；1、胜利桥站三层三跨横断面示意图如下图胜利桥站结构横断面表标准断面结构构件尺寸主体结构顶板、底板、壁柱、顶底梁混凝土：C45，抗渗等级 P10；中柱、中梁混凝土：C50；主体结构中板、内部结构混凝土：C35；铺底垫层：C20。
钢筋：HPB300 级与HRB400 级钢筋；钢材：Q235 钢；焊条：HPB300 级钢筋及Q235 钢的焊接采用 E43-系列型焊条；HRB400级钢筋的焊接采用E50-系列型焊条。
焊条的性能和质量应符合国家现行标准的规定。
螺栓：普通螺栓，性能等级为 A 级。
车站顶板防水层采用厚单组分聚氨酯防水涂料，并设置纸胎油毡隔离层，顶板上方有种植需求时需设置塑料防水板。
放坡段侧墙防水与顶板相同。
复合式结构底板和侧墙采用厚预铺式高分子自粘胶膜防水卷材围护结构与主体结构侧墙分离时防水层具备“外防外贴”条件，可采用与顶板相同的防水措施。
顶板迎水面嵌缝+中埋式钢边橡胶止水带+背水面嵌缝。
底板、侧墙外贴式止水带+中埋式钢边橡胶止水带+背水面嵌缝。
环向施工缝采用结构断面中部设置平板式钢边橡胶止水带+止水胶。
纵向水平施工缝采用结构断面中部设置钢边橡胶止水带+遇水膨胀止水胶。
环、纵向交接处采用定型“十”字接头，现场硫化方式。
2、流亭机场明挖结构顶板及放坡开挖侧墙采用厚单组分聚氨酯防水涂料或其他优质防水涂料，二级设防的明挖结构顶板及放坡开挖侧墙可采用厚单组分聚氨酯防水涂料或其他优质防水涂料。
有围护结构侧墙和底板采用预铺式卷材施做，预铺式卷材包括两类，一类是非沥青预铺式高分子防水卷材，总厚度不小于；一类是预铺式沥青基聚酯胎防水卷材，总厚度不小于4mm。
明挖结构顶板如有种植要求时，需在防水层上加抗根系刺穿层。
防水层的保护层：底板采用50mm厚C20细石混凝土保护；顶板采用70mmC20细石混凝土保护。
侧墙采用预铺防水卷材时，无需设置永久保护层。
施工缝用中埋式钢边橡胶止水带为平蹼型。
止水带宽度均为35cm，橡胶厚度分为双柱段和单柱段。
断面尺寸分别如下图。
本工程结构顶板采用厚单组份聚氨酯防水涂料+隔离层，隔离层指350号纸胎油毡隔离层，顶板上方有种植的需在涂料防水层上设置厚PVC塑料防水板根阻层。
内衬墙和底板采用厚P类预铺式非沥青类高分子自粘胶膜防水卷材。
环向施工缝采用钢边橡胶止水带+止水胶，纵向施工缝采用双道止水胶+水泥基渗透结晶材料。
侧墙和底板变形缝采用中埋钢边橡胶止水带+外贴式止水带+背水面嵌缝，顶板采用中埋钢边橡胶止水带+迎水面嵌缝+背水面嵌缝。
结构施工时，变形缝两侧的混凝土表面预留凹槽，凹槽内设置不锈钢板接水盒，便于对渗漏水及时引排。
变形缝用中埋式钢边橡胶止水带为中孔型。
止水带宽度均为35cm，橡胶厚度10mm，钢板为镀锌钢板，厚度1mm。
外贴式止水带采用350mm宽中孔型橡胶类止水带。
变形缝嵌缝采用双组分聚硫密封胶，断面为20mm×10mm。
图文阳路站双柱段横断面表双柱段结构构件尺寸表单柱段结构构件尺寸主体结构、压顶梁：C45，抗渗等级P10；铺底垫层：C20；钢筋：HPB300 级与HRB400 级钢筋；钢材：Q235 钢；焊条：HPB300级钢筋及Q235钢的焊接采用E43‐系列型焊条；HRB400级钢筋的焊接采用E50‐系列型焊条。
焊条的性能和质量应符合国家现行标准的规定。
螺栓：普通螺栓，性能等级为A 级；图正阳路站双柱段横断面表双柱段结构构件尺寸表单柱段结构构件尺寸5、春阳路站主体结构：C45，抗渗等级P10；铺底垫层：C20。
钢筋：HPB300 级与HRB400 级钢筋；钢材：Q235 钢；焊条：HPB300 级钢筋及Q235 钢的焊接采用E43-系列型焊条；HRB400 级钢筋的焊接采用E50-系列型焊条。
焊条的性能和质量应符合国家现行标准的规定。
螺栓：普通螺栓，性能等级为A 级；图春阳路结构横断面表单柱段结构构件尺寸三、施工部署流水段划分根据工程结构设计要求、结构特点、工期要求及模板周转要求来划分施工流水段。
